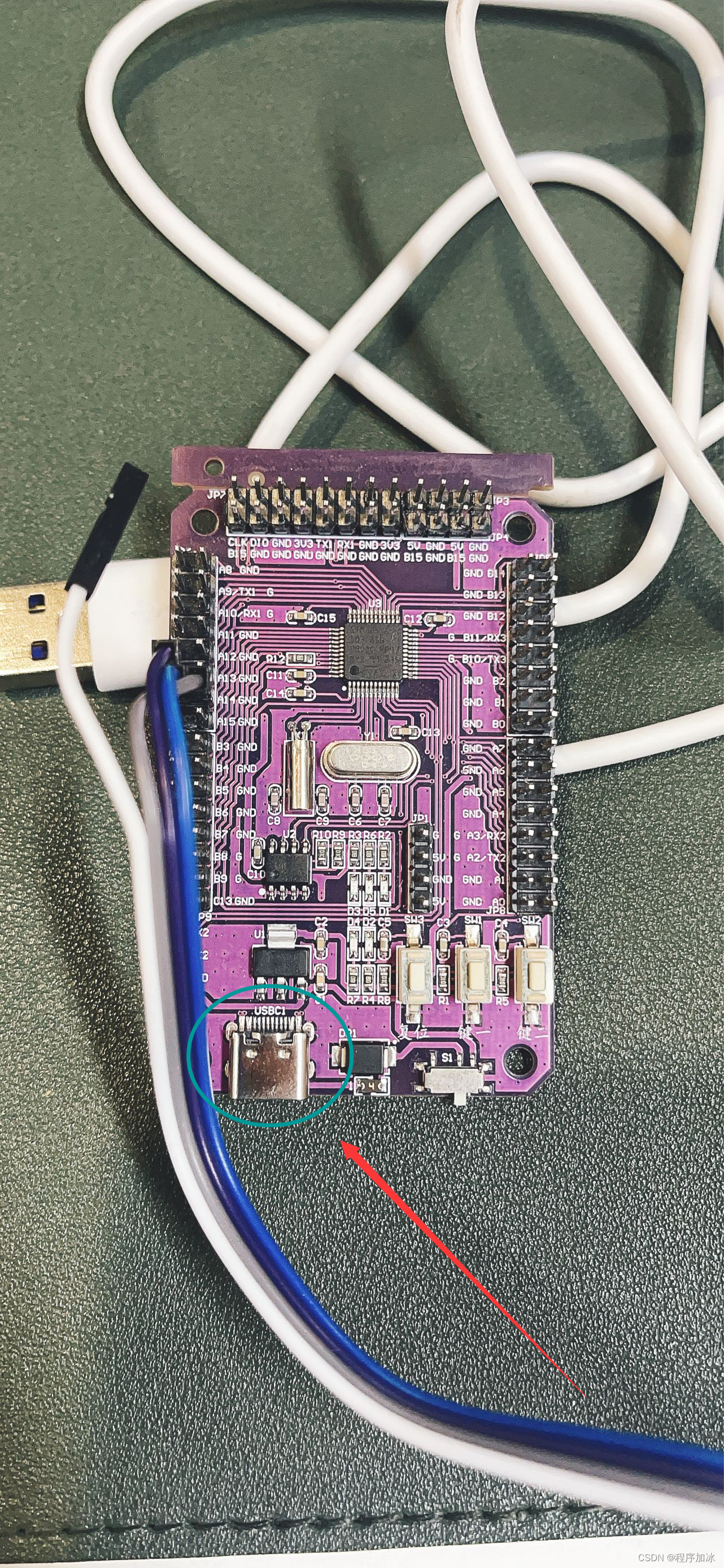

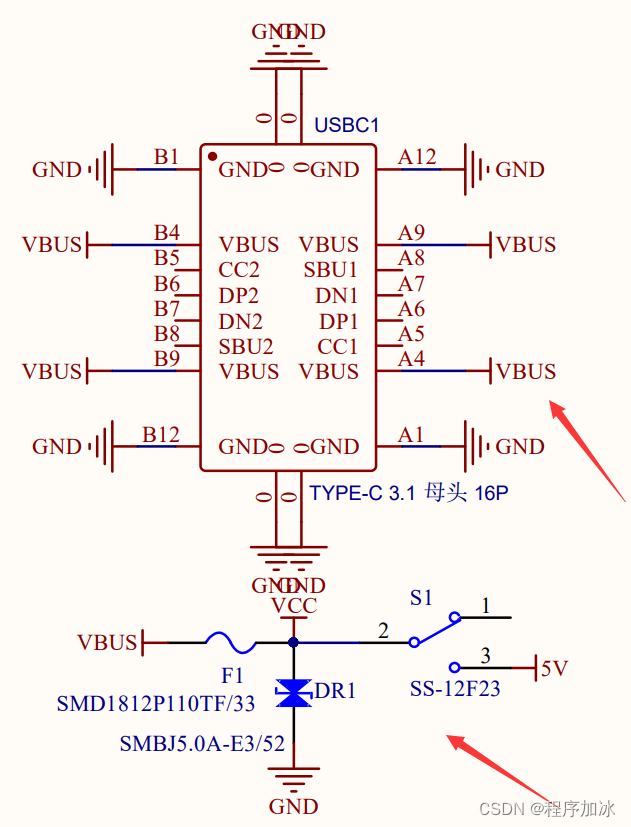

一.电源VBUS

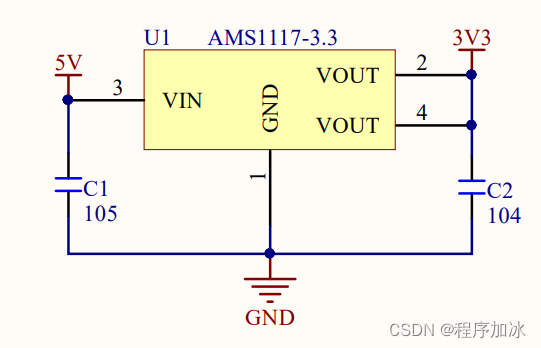

二. 当上电之后，就会进行稳压，经过稳压器把5V降到3.3V

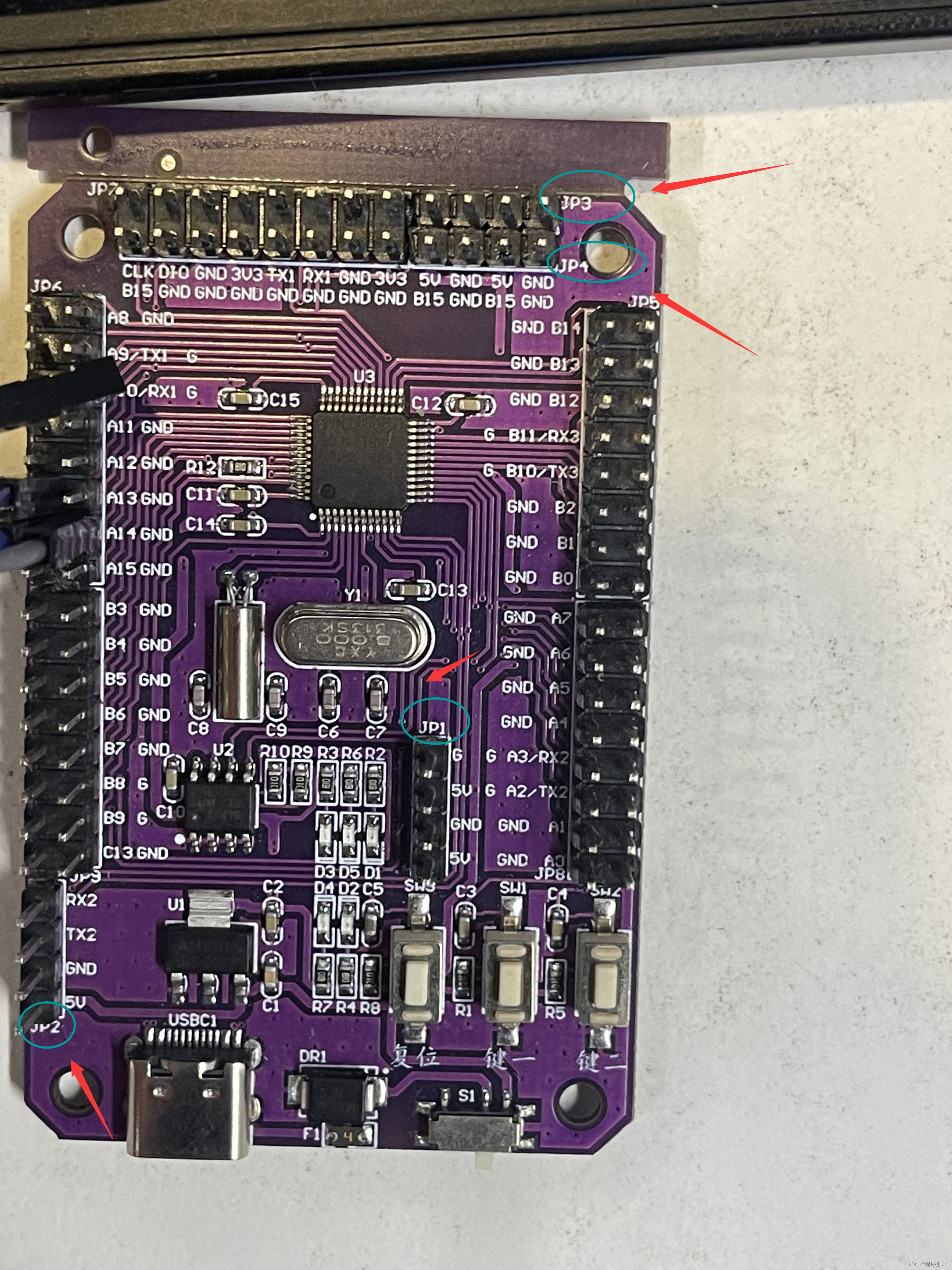

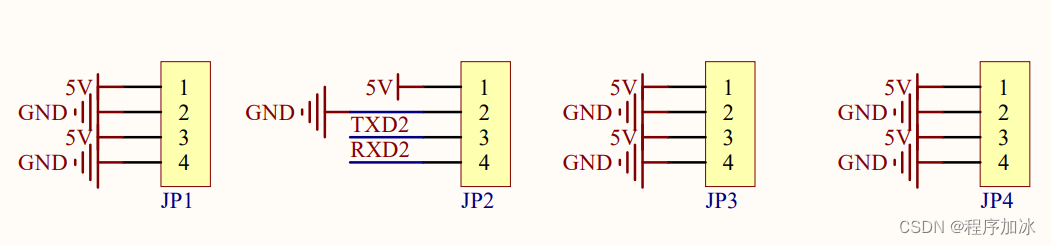

三. JP1、JP2、JP3、JP4

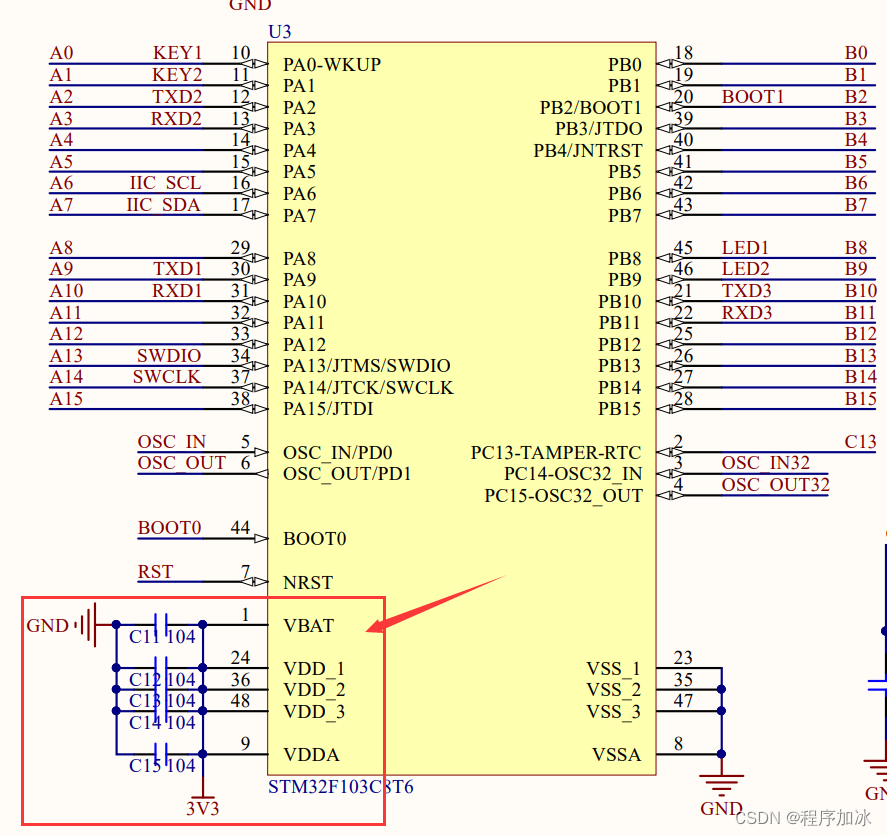

四.数字电源、模拟电源

通常都是3.3V

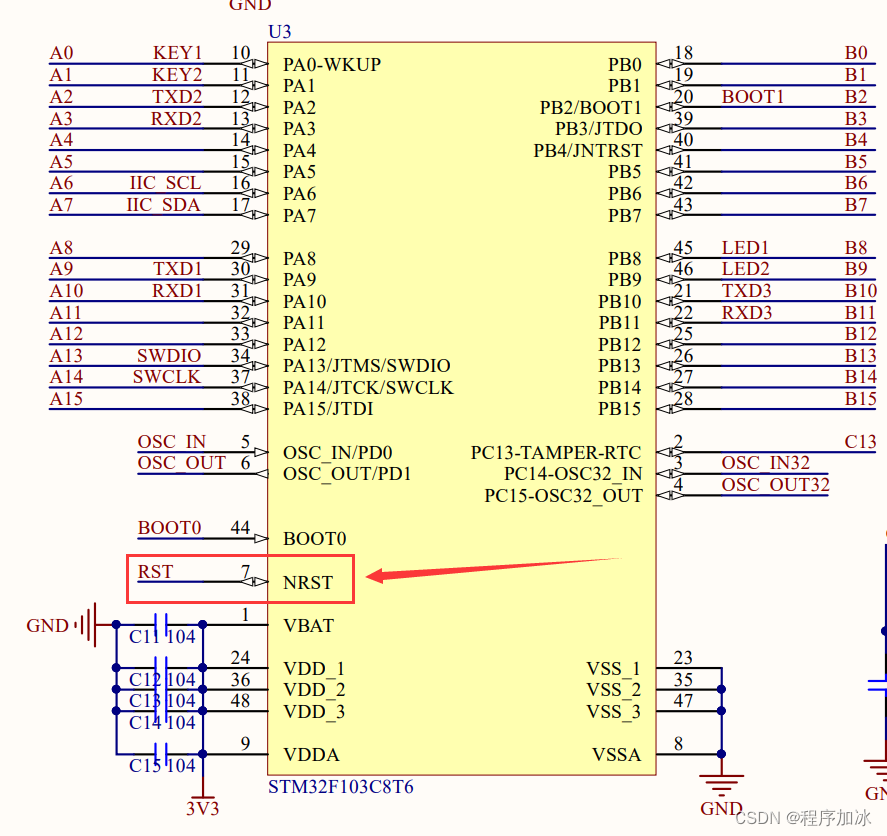

五. 复位电路

分为上电复位、按键复位

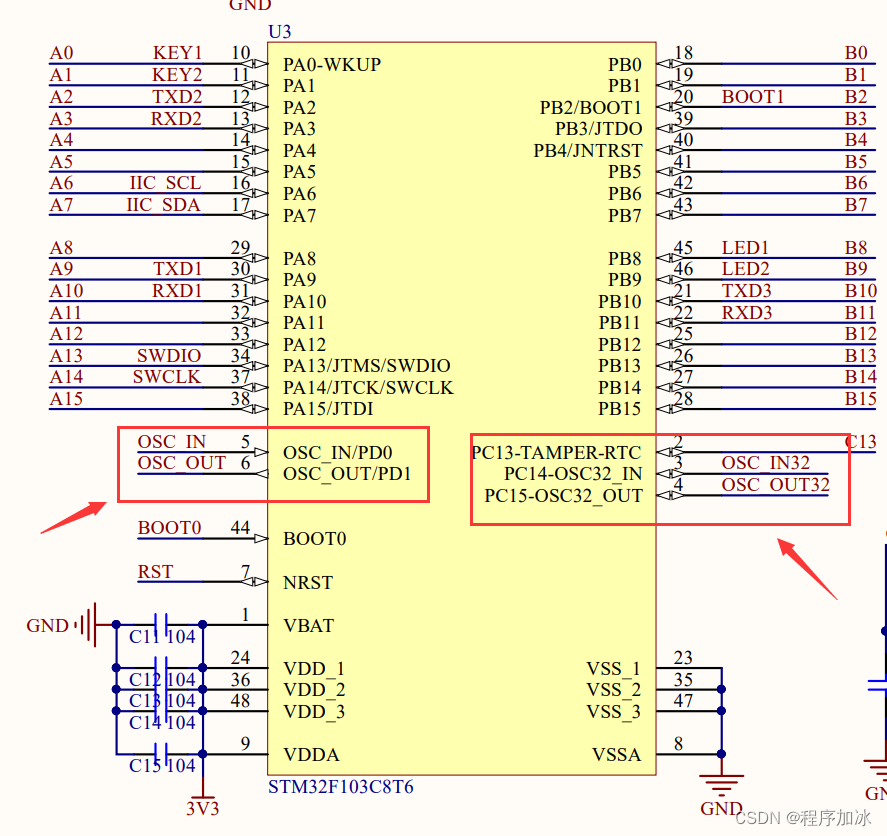

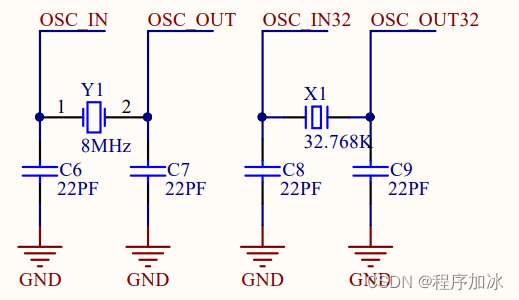

六. 晶振电路

 32.768=2^15，通过15倍频，就会变成1S的频率

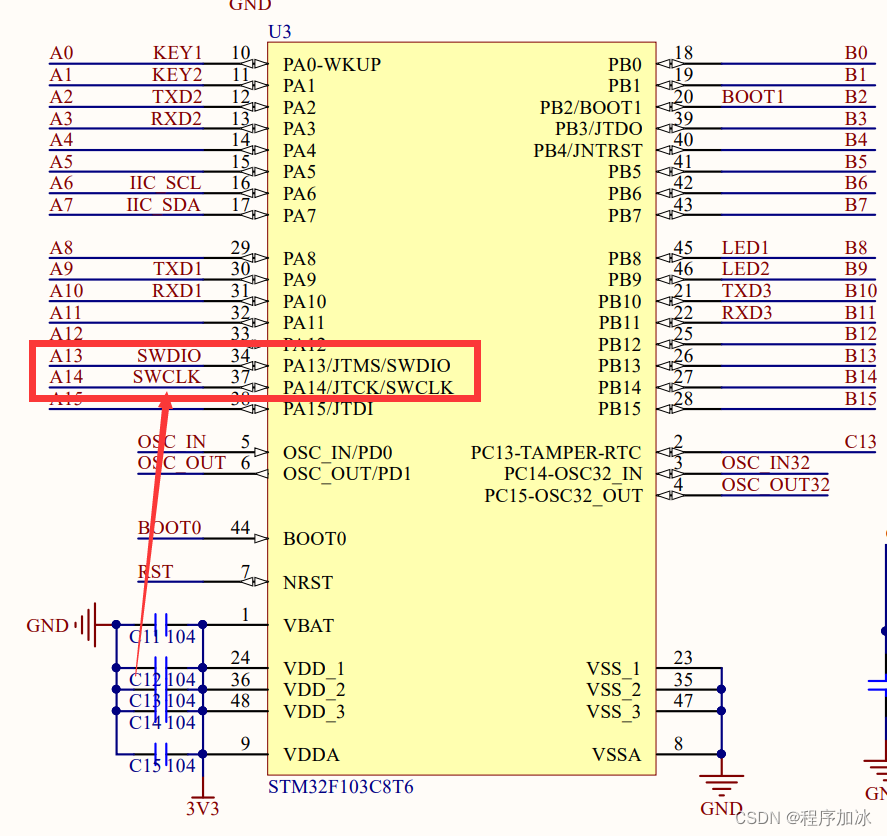

 七.下载电路

我们用的是STLINK的SWDIO\SWCLK

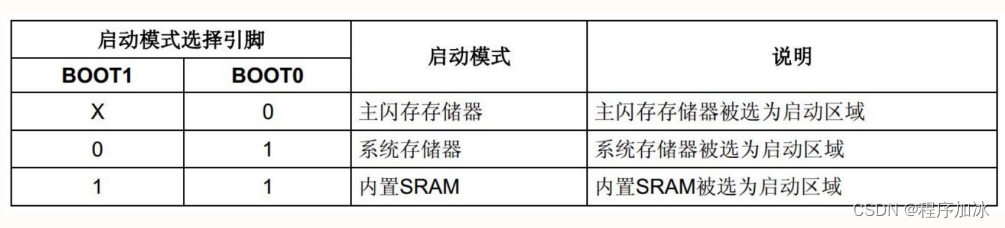

 八.BOOT0

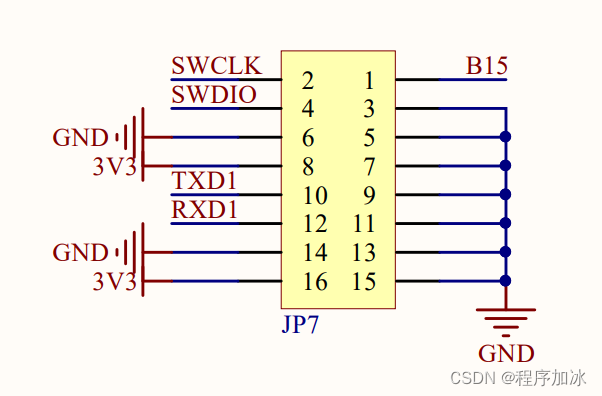

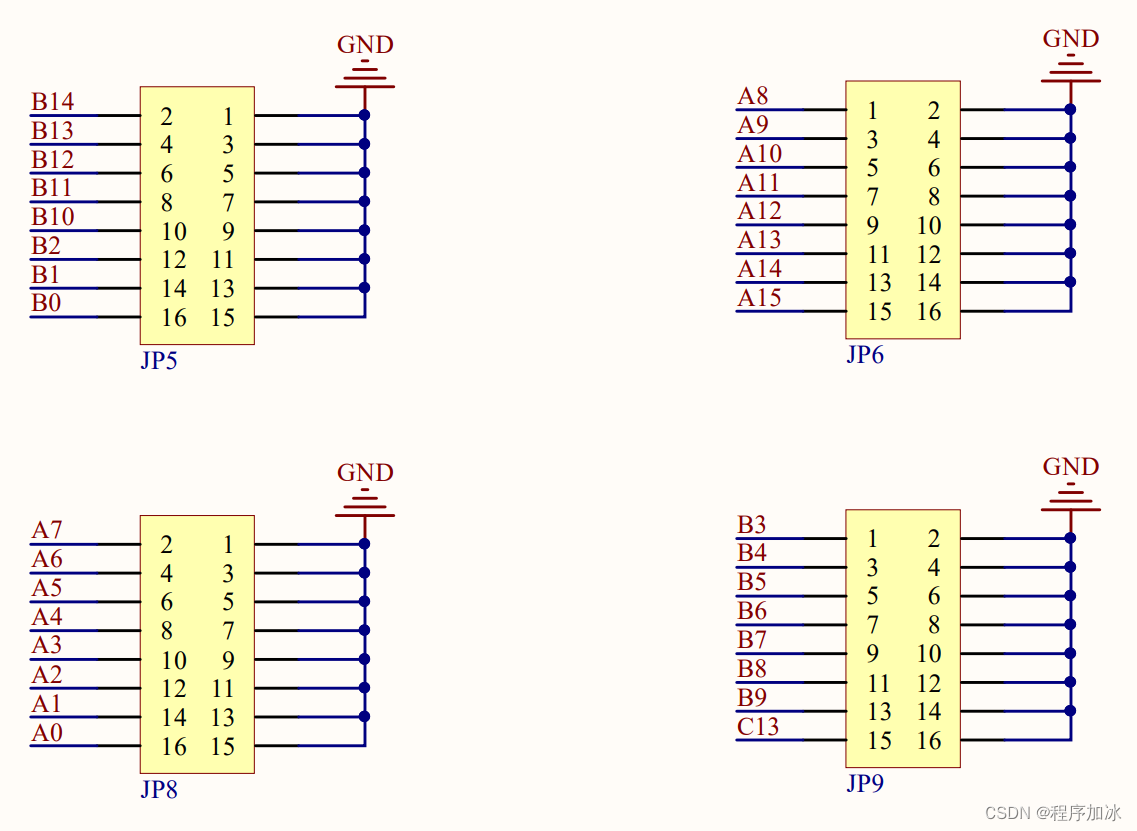

 九.扩展电路

其实根据不同板子，有不同的外设，主要的扩展还是串口外设。
