西门子PLC S7-1200的初次使用---三相电动机直接启动控制

1.PLC 的控制任务说明
三相异步电动机的直接启动控制电路如图 1-18 所示。

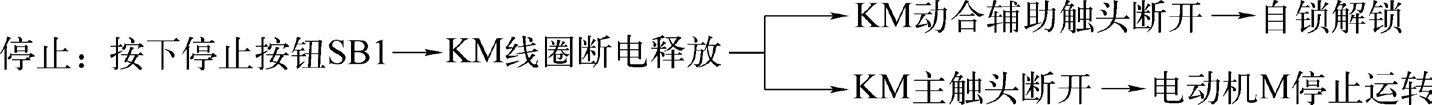

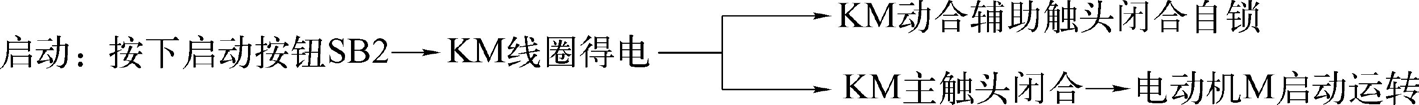

控制电路的动作原理如下。
松开启动按钮 SB2 ,由于接在启动按钮 SB2 两端的 KM 动合辅助触头闭合自锁,因此控制回路仍保持 接通,电动机M继续运转。
现在要求将控制电路采用西门子 S7-1200 PLC 进行改造,设计合理的硬件连接图,并进行软件编
程。

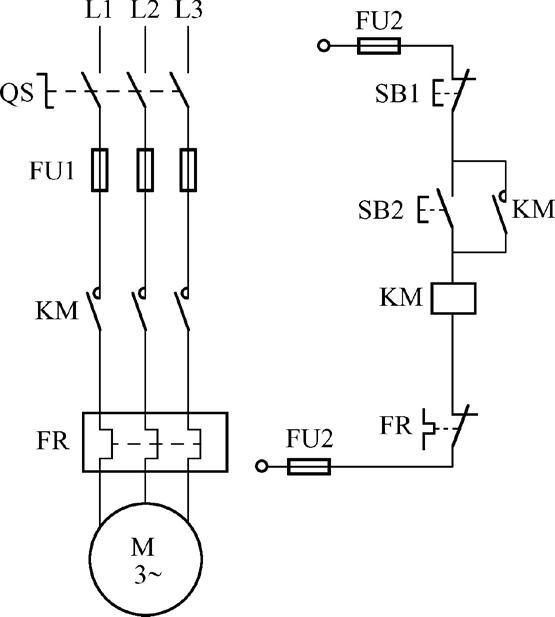

图1-18 三相异步电动机的直接启动控制电路
2. 西门子 S7-1200 PLC 的电气接线

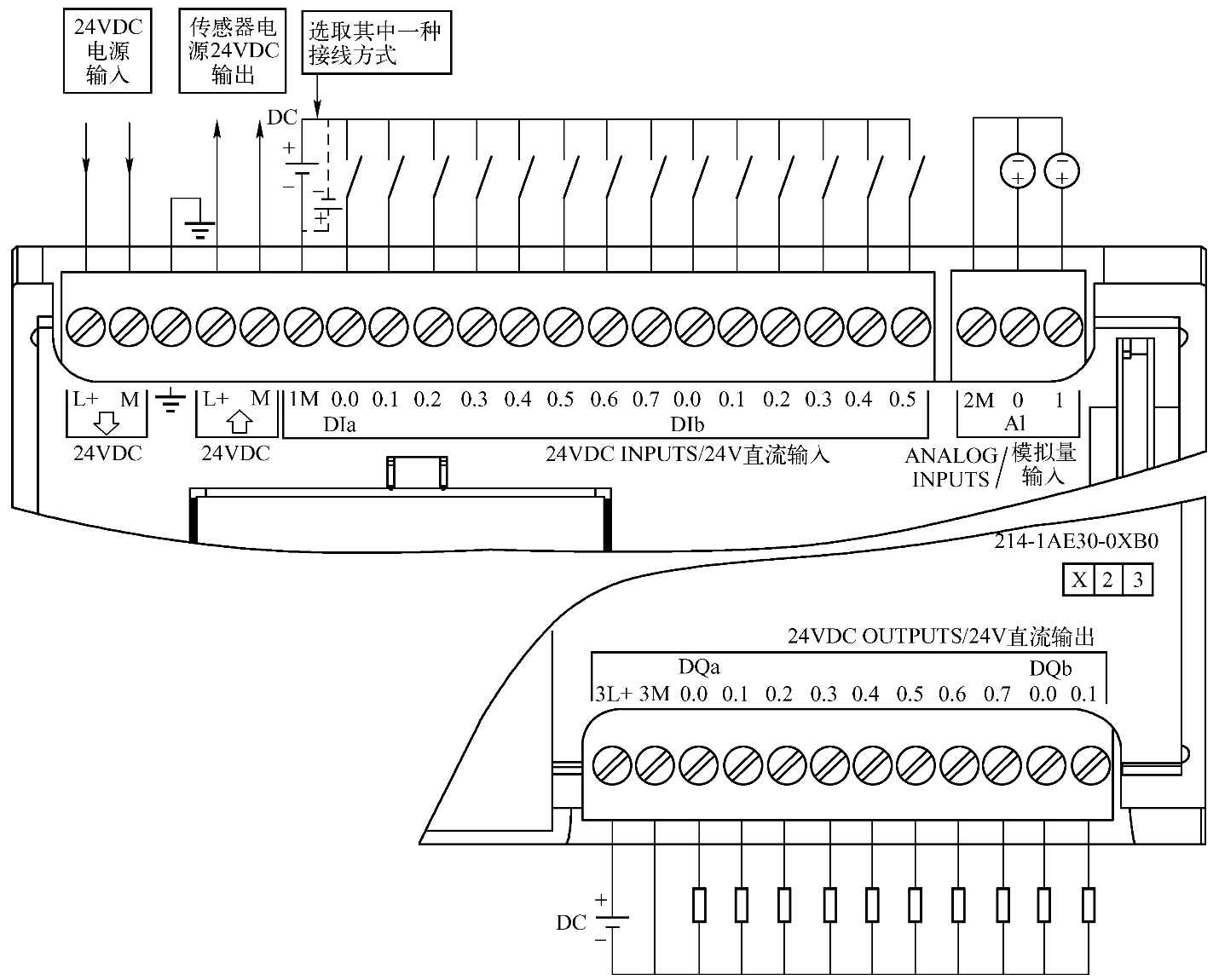

由于本书中的所有实例都采用西门子 S7-1200 PLC CPU1214CDC/DC/DC 进行接线和编程,因此首 先需要了解具体的接线示意图。CPU 1214CDC/DC/DC 的电气接线如图 1-19 所示。
从图 1-19 中可以看出,西门子 S7-1200 PLC CPU1214C DC/DC/DC 电气接线有以下几个特点:
①外部传感器可以借用 PLC 的输入电源 24VDC
PLC 的输入电源和输出电源可以采用同一个直流电源,也可以采用不同的直流电源;
24V 直流输入既可以采取 PNP 输入,即正电压类型(平时为 0V ,导通时为 24V ),也可以采
NPN 输入,即负电压类型(平时为 24V ,导通时为 0V )。 根据以上特点可以画出【实例1 】的 PLC 原理图,如图 1-20 所示。
3. 西门子 S7-1200 PLC 的编程
TIA Portal 软件可用来帮助用户实施自动化的解决方案。其解决步骤依次为:创建项目 配置硬
设备联网 PLC 进行编程 装载组态数据 使用在线和诊断功能。
1 )创建新项目,输入项目名称和存放路径

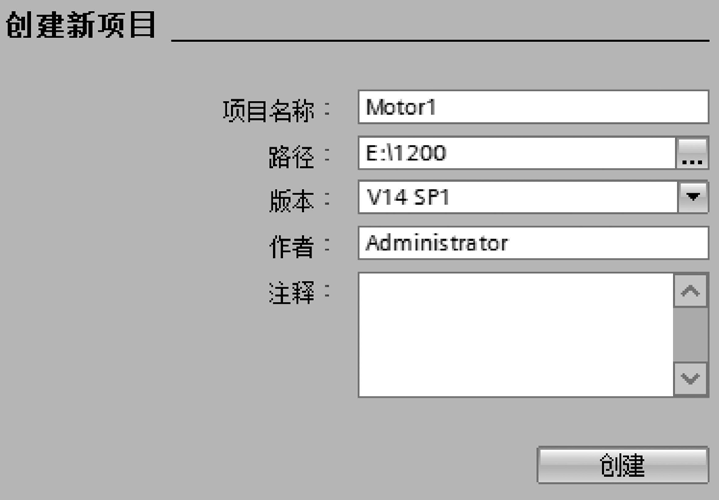

对于【实例 1 】来说,首先要在如图 1-21 所示的起始视图中创建一个新项目,然后输入项目名称,
如Motor1,并单击 图符输入存放路径,如图1-22所示。

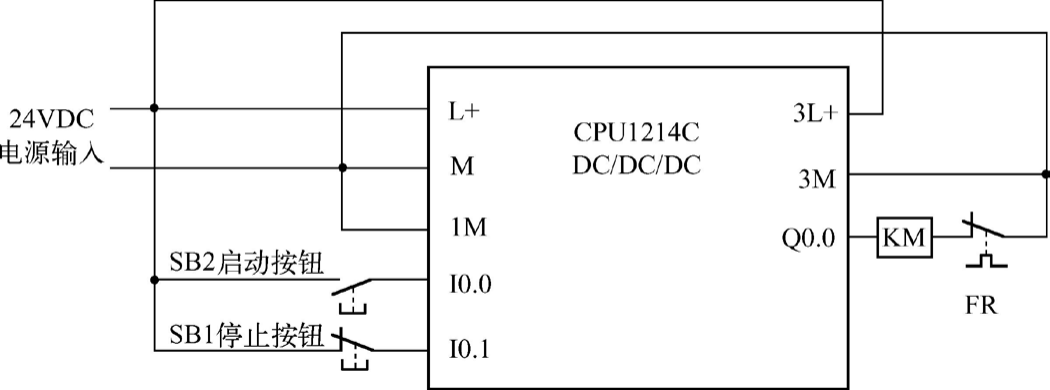

图1-19 CPU 1214C DC/DC/DC的电气接线
图1-20 电动机直接启动的PLC 原理图
2 )新手上路

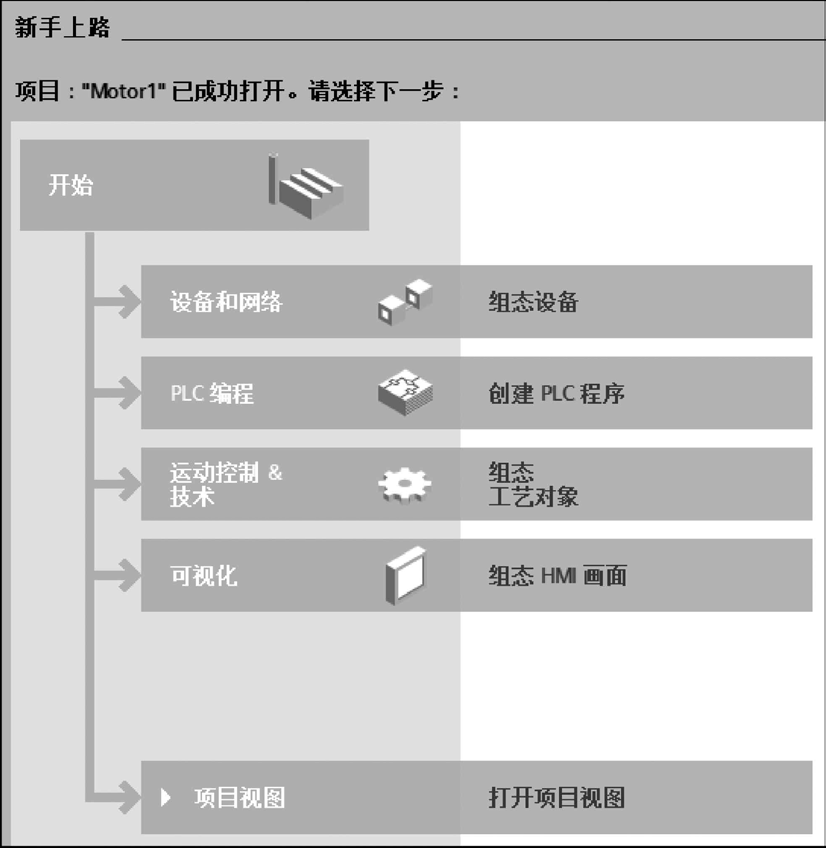

输入项目名称后,就会看到 新手上路 界面,如图 1-23 所示。界面中包含创建完整项目所需要的
态设备 ”“ 创建 PLC 程序 ”“ 组态 HMI 画面 ”“ 打开项目视图 等提示。新手可以按照提示一步一步完成,也可以直接打开项目视图。这里选择“ 打开项目视图

图1-21创建新项目
图1-22输入存放路径

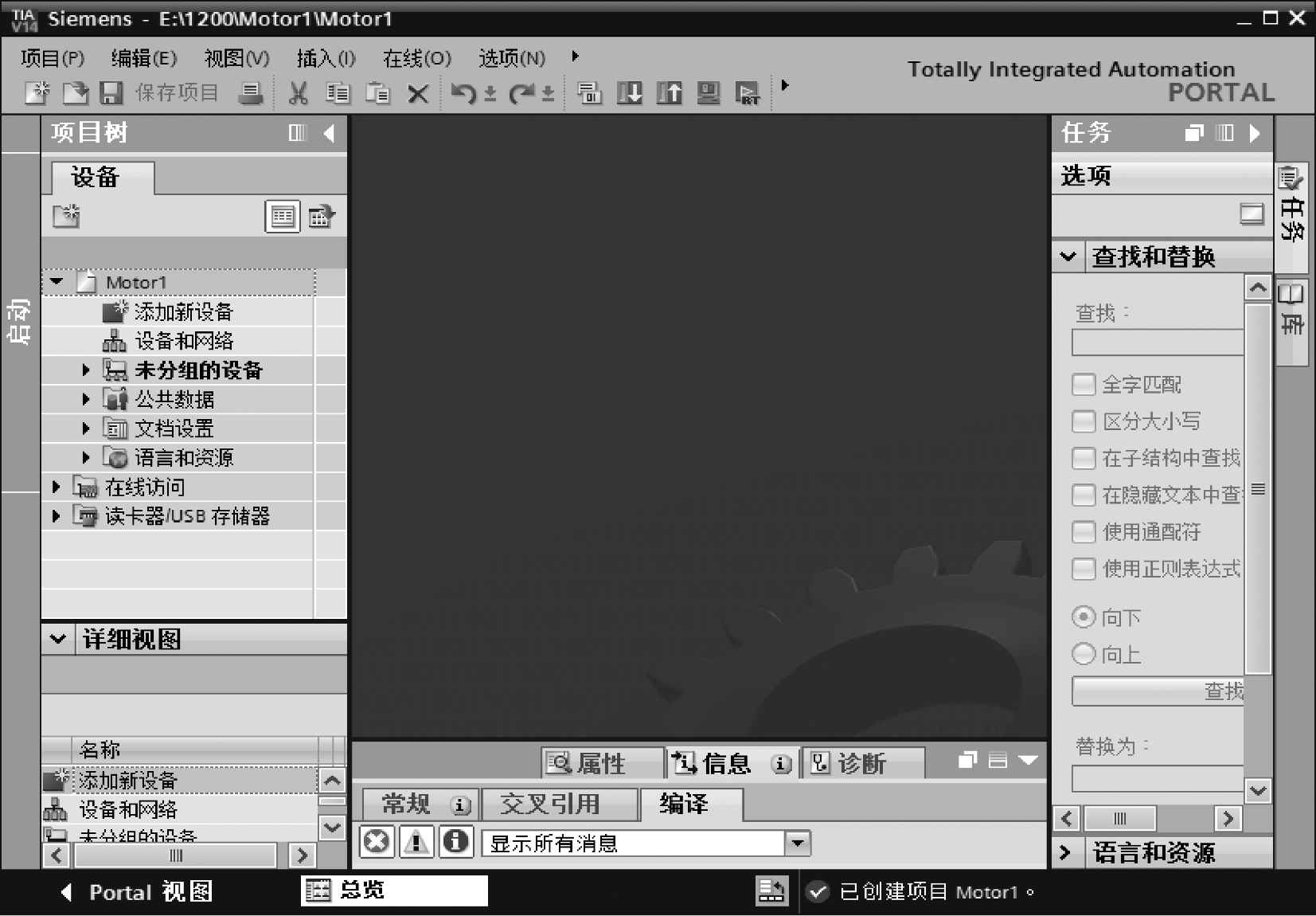

3 )切换到项目视图,熟悉项目树、设备和网络、硬件目录及信息窗口等
切换到项目视图后,项目视图总览界面如图 1-24 所示,包括项目树、设备、硬件目录及信息窗口
等。
4 )硬件配置初步 —— 添加新设备
与西门子的老型号 S7-200 PLC 不同,西门子 S7-1200 PLC 提供了完整的硬件配置。在项目树中选

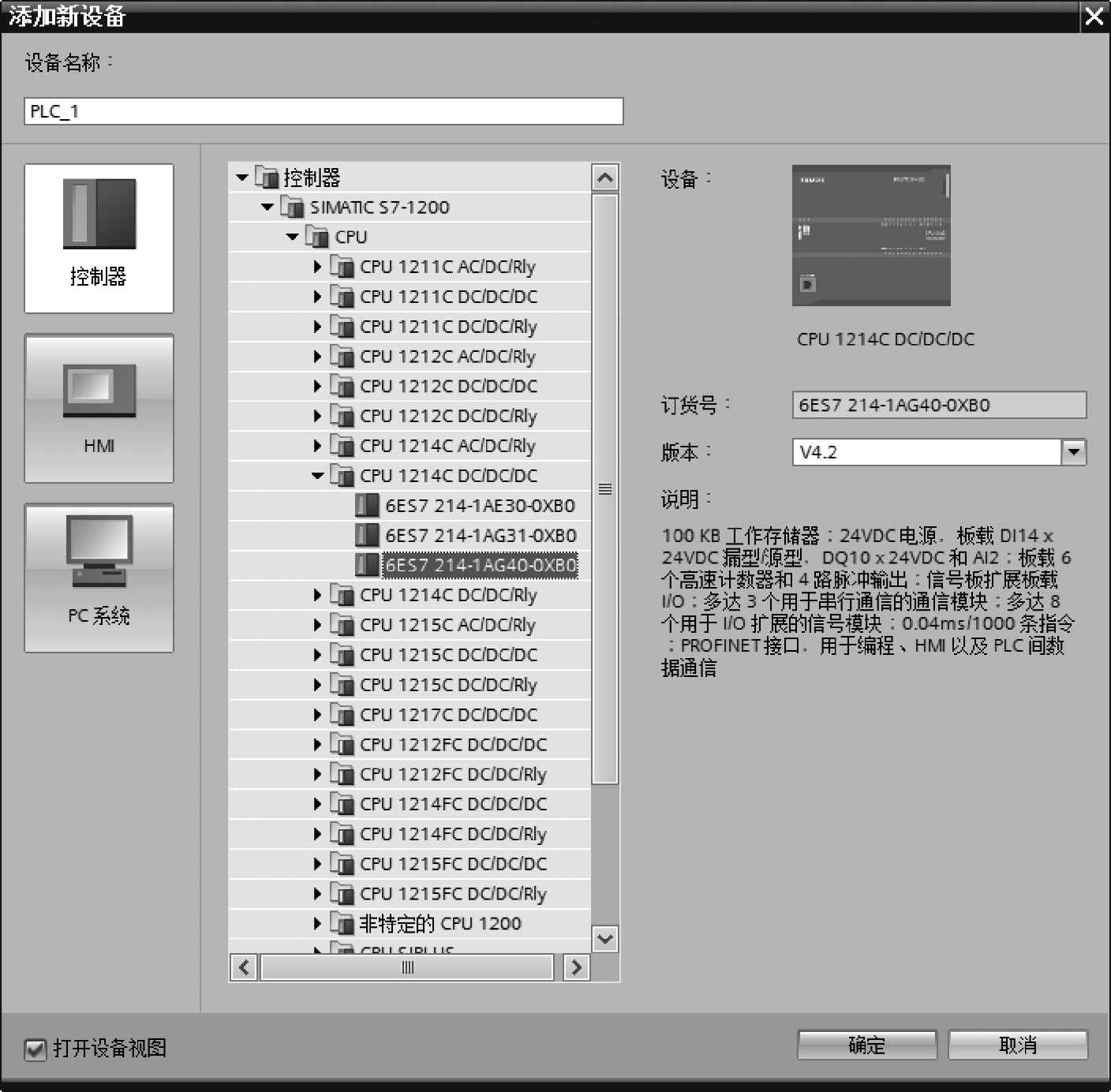

添加新设备 ,如图 1-25 所示,选择 SIMATIC S7-1200 ,并依次单击 PLC CPU 类型,最终选择【实例1 】所选用的 6ES7214-1AG40-0XB0 单击确定后,就会出现如图 1-26 所示的完整设备视图。
图1-23 “新手上路” 界面
图1-24 项目视图总览界面
图1-25 添加新设备
5 )定义设备属性,完成硬件配置
如果要完成硬件配置,则在选择 PLC CPU 类型后,还需要添加和定义其他扩展模块及网络等重要

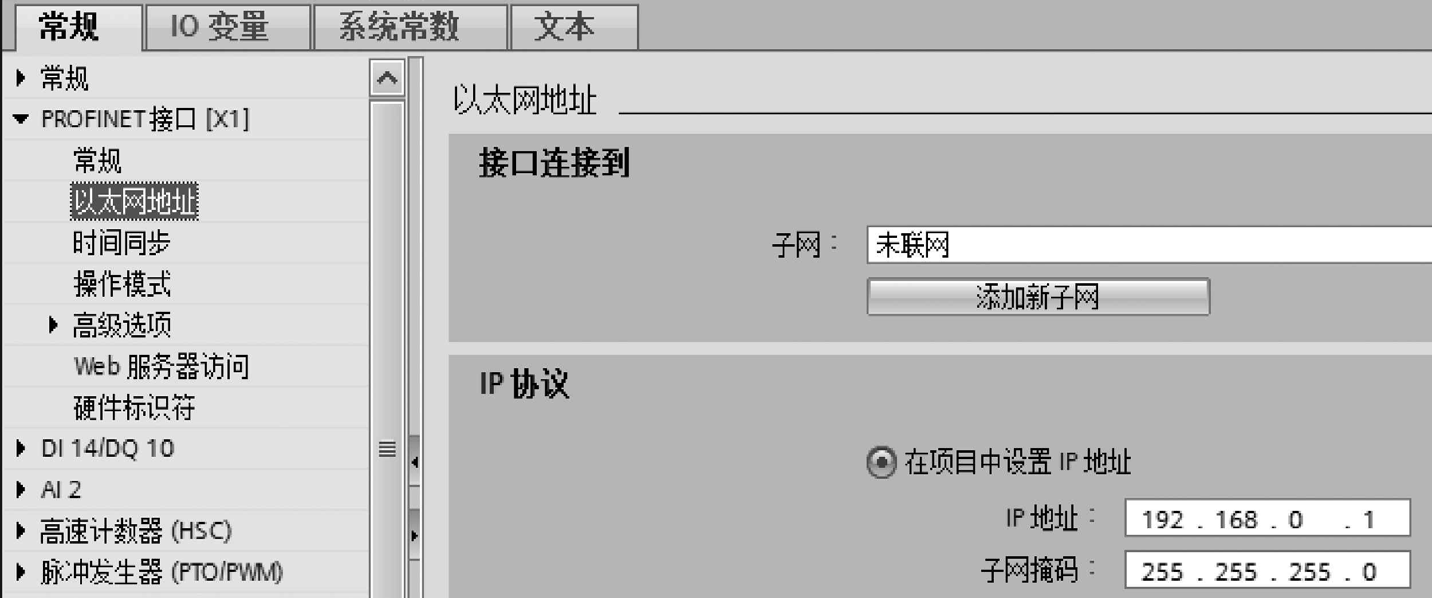

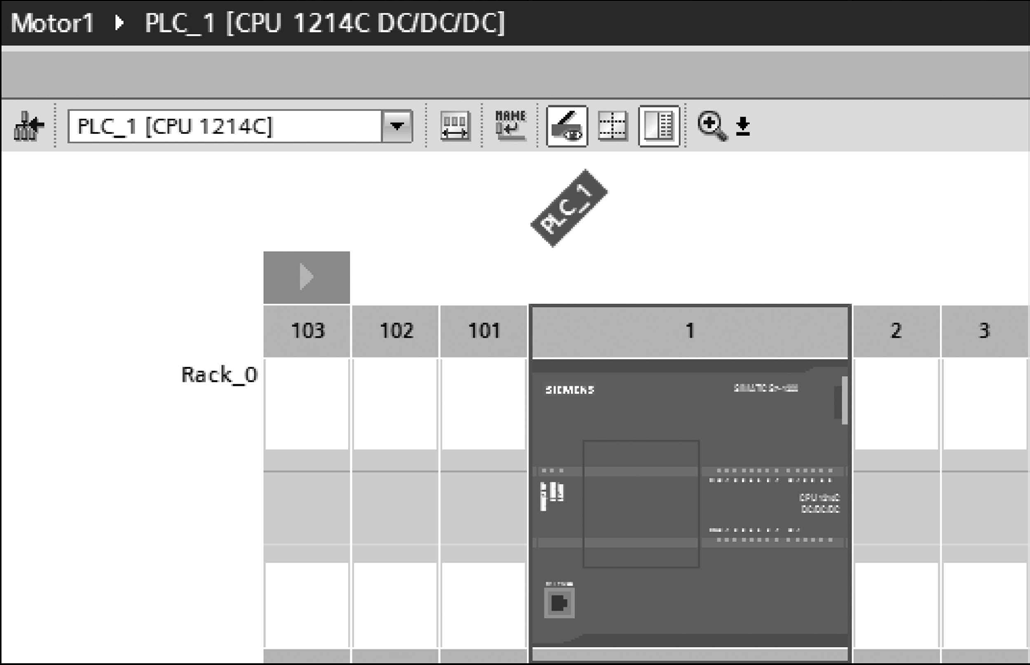

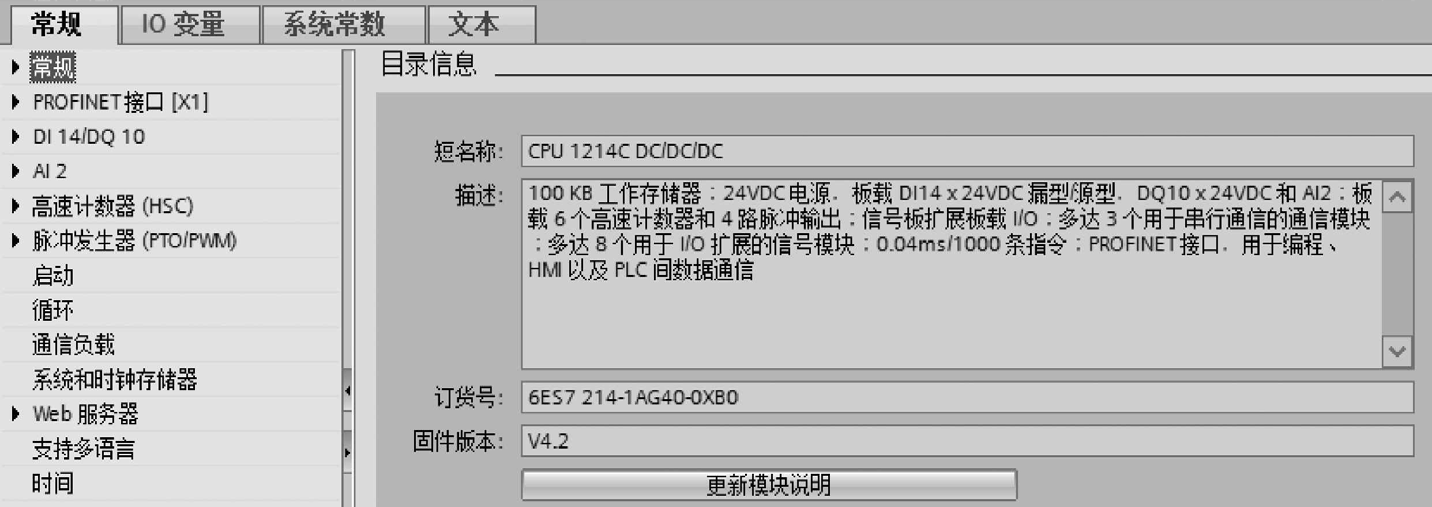

信息。对于扩展模块来说,只需要从右边的 硬件目录 中拖入相应的扩展模块即可。【实例 1 】只用到CPU 一个模块,因此不用再添加其他的扩展模块。在设备视图中,单击 CPU 模块,就会出现 CPU 的属性窗口,如图1-27 所示。 因为CPU 没有预组态的 IP 地址,所以必须手动分配 IP 地址,如图 1-28 所示,在组态 CPU 的属性时, 组态PROFINET 接口的 IP 地址和其他参数。在 PROFINET 网络中,制造商会为每个设备都分配一个唯一 的“ 介质访问控制 地址( MAC 地址)以进行标识。每个设备也都必须具有一个 IP 地址。

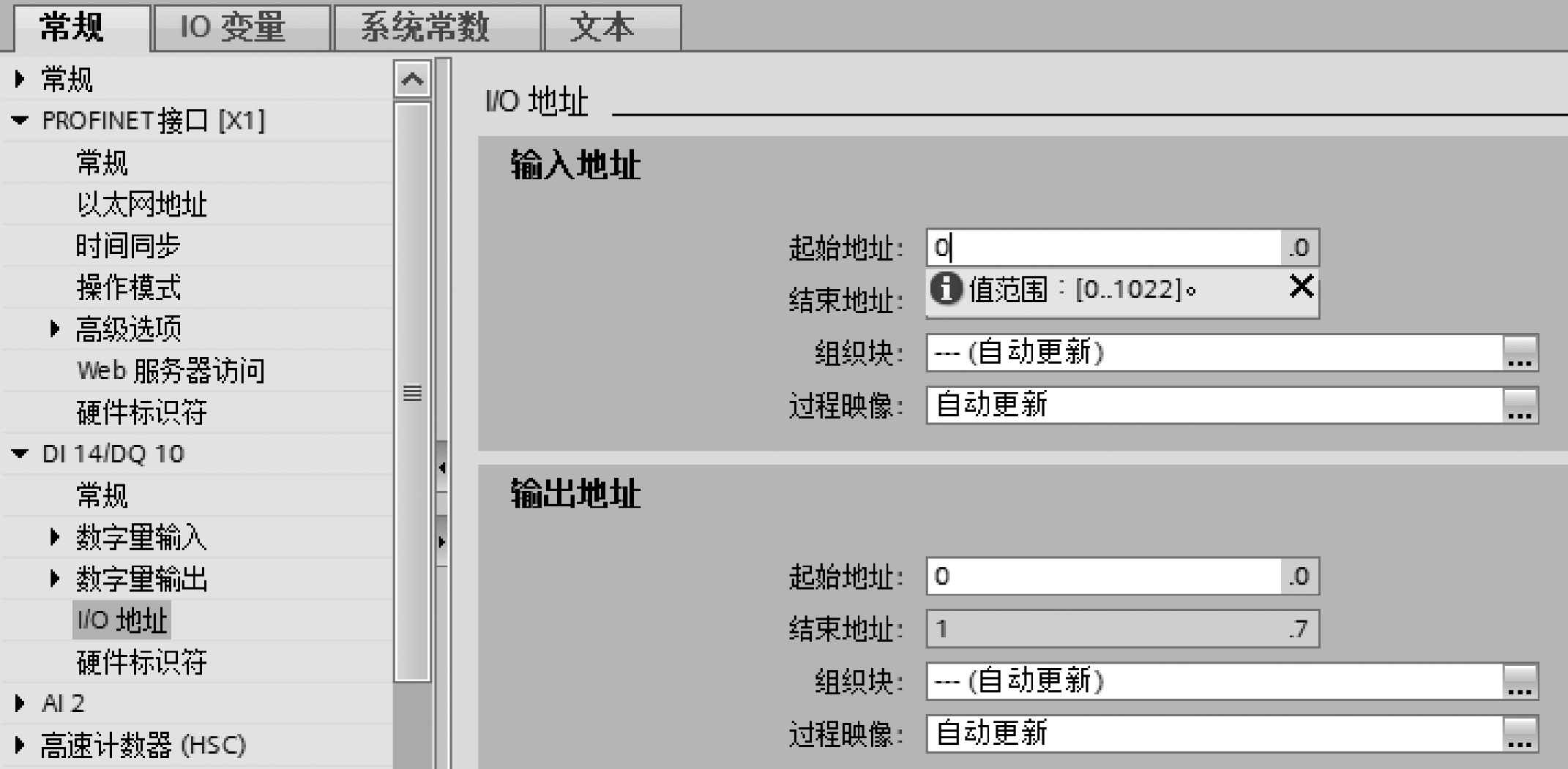

西门子 S7-1200 PLC 硬件配置的一个特点就是灵活、自由,包括寻址的自由。在西门子 S7-200 PLC 中, CPU 和扩展模块的寻址是固定的,而西门子 S7-1200 PLC 则提供了自由寻址的功能,如图 1-29 所 示。它可以对I/O 地址进行起始地址的自由选择,如 0 1023 均可以。
图1-26 完整设备视图 图1-27 CPU的属性窗口
图1-28 PROFINET接口属性
图1-29 I/O地址
6 )打开项目树

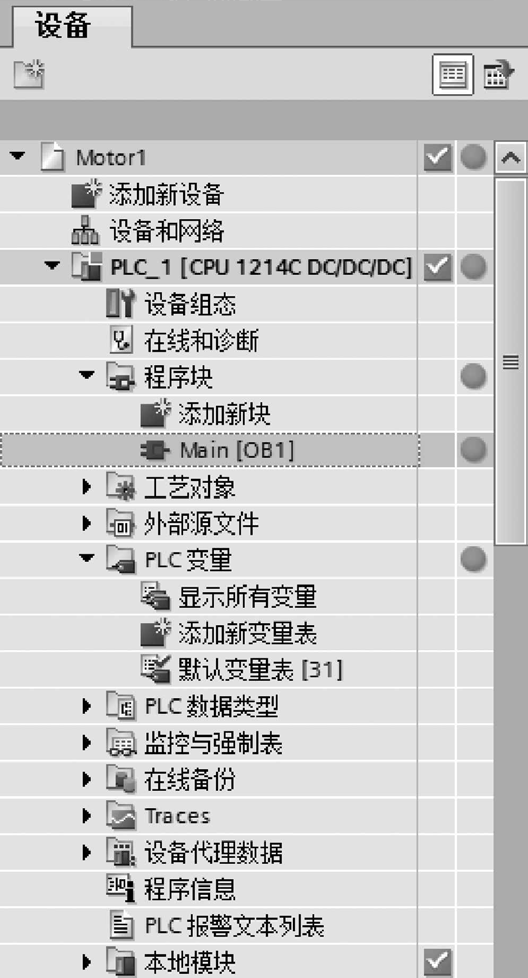

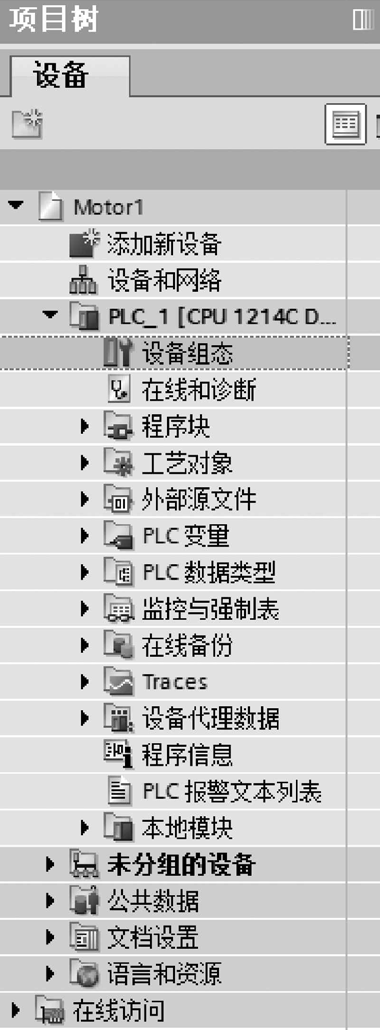

1-30 为项目树全貌。对于在 TIA 编程环境下的西门子 S7-1200 PLC 和人机界面来说,其项目树都是 统一的。即使在复杂的工程组态项目中,项目树仍然可以保持清晰的结构。用户可以在组态自动化任务 时快速访问相关设备、文件夹或特定的视图。
图1-30 项目树全貌
7 )变量定义

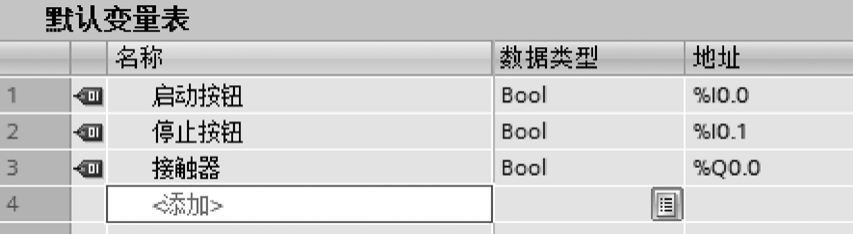

变量是 PLC I/O 地址的符号名称。用户创建 PLC 的变量后, TIA Portal 软件将变量存储在变量表中。 项目中的所有编辑器(如程序编辑器、设备编辑器、可视化编辑器及监视表格编辑器)均可访问该变量表。 在项目树中,单击“PLC 变量 就可以创建【实例 1 】所需要用到的变量,具体使用三个变量,分别 为“ 启动按钮 ”“ 停止按钮 接触器 ,如图 1-31 所示。需要注意的是,这里采用的默认数据类型为Bool ,即布尔量(具体的数据类型将在 1.4 节中进行介绍)。
图1-31 变量的定义
8 )梯形图的编程

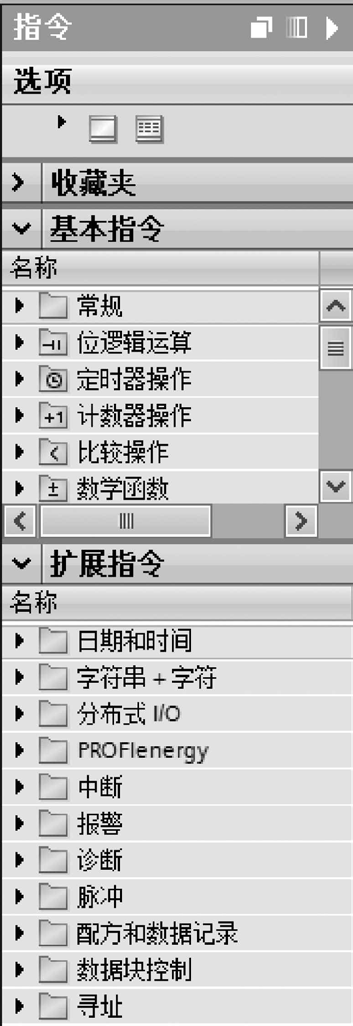

TIA Portal 软件提供了包含各种程序指令的指令窗口(见图 1-32 ),共包括收藏夹、基本指令及扩展 指令。同时,这些指令按功能分组,如常规、位逻辑运算、定时器操作等。

图1-32 指令窗口
如果用户要创建程序,则只需将指令从任务卡中拖动到程序段即可。比如【实例 1 】,先要使用常

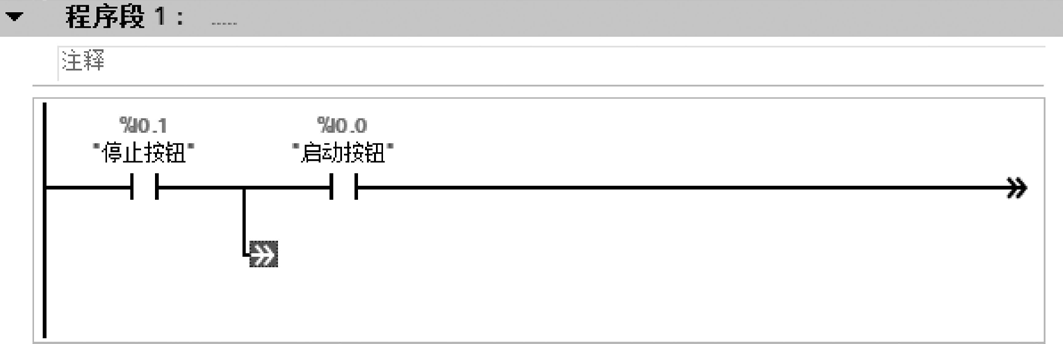

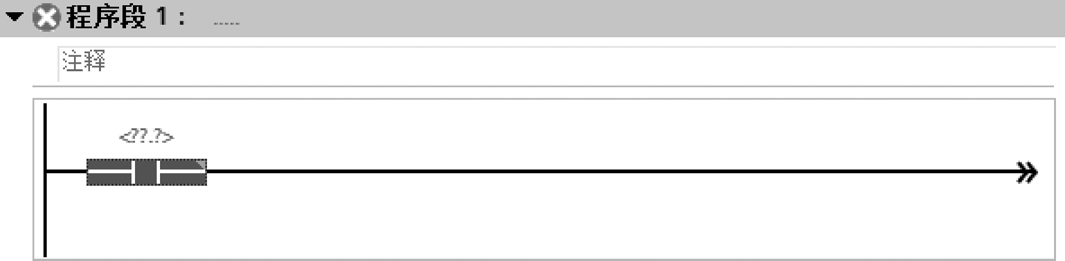

开触点时,从收藏夹中将常开触点直接拉入程序段 1 即可,如图 1-33 所示。程序段 1 出现 符号,表示该 程序段处于语法错误状态。
图1-33 程序段编辑一

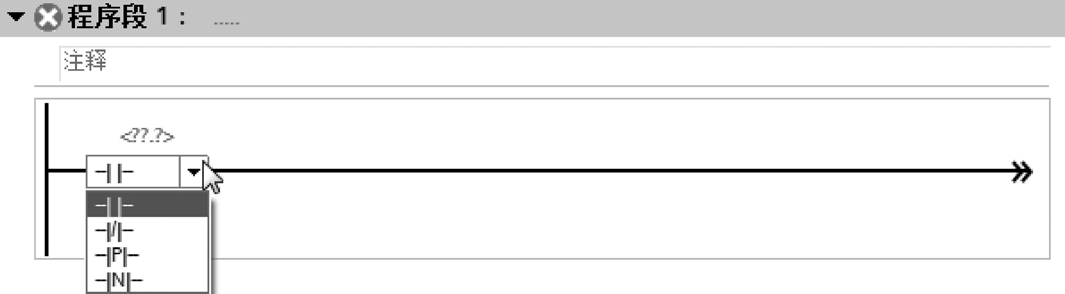

TIA Portal 软件的指令编辑具有可选择性。例如,单击功能框指令黄色角以显示指令的下拉列表,如 常开、常闭、P 触点(上升沿)、 N 触点(下降沿),向下滚动列表并选择常开指令,如图 1-34 所示。
图1-34显示指令

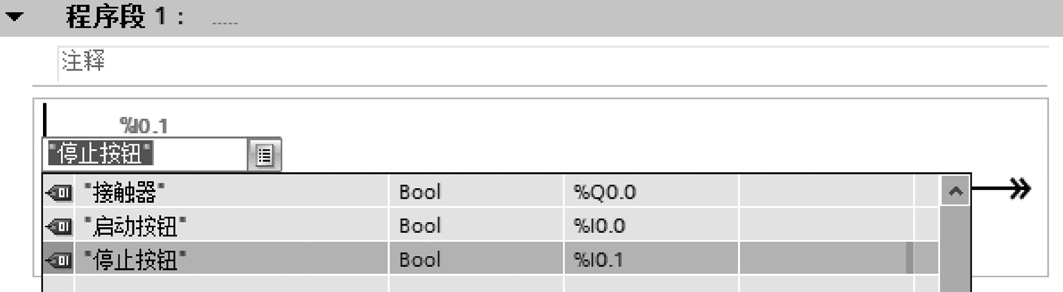

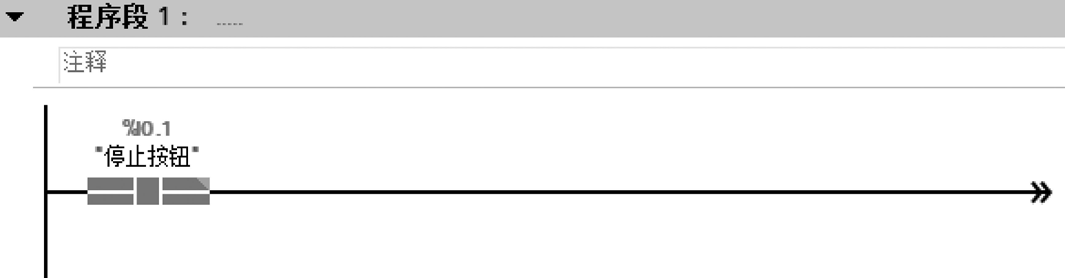

图1-34显示指令的下拉列表在选择完具体的指令后,必须输入具体的变量名,最基本的方法是,双击第一个常开触点上方的默 认地址< ?? . > ,直接输入固定地址变量 “%I0.1” ,这时就会出现如图 1-35 所示的 停止按钮 %I0.1” 注释。
图1-35 直接输入固定地址变量
需要引起注意的是, TIA Portal 软件默认的是 IEC 61131-3 标准。其地址用特殊字母序列来指示,字
母序列的起始用 % 符号,跟随一个范围前缀和一个数据前缀(数据类型)表示数据长度,最后是用数字
序列表示存储器的位置。其中,范围前缀为 I (输入)、 Q (输出)、 M (标志,内部存储器范围);长
度前缀为 X (单个位)、 B (字节, 8 位)、 W (字, 16 位)、 D (双字, 32 位)。
例如:
%MD3 标志双字 3 ; %I0.0输入位 I0.0
除了使用固定地址外,还可以使用变量表中定义的变量,用户可以快速输入对应触点和线圈地址
PLC 变量,如图 1-36 所示,具体步骤如下:
①双击第一个常开触点上方的默认地址 < ?? . >
②单击地址右侧的选择器图标 ,打开变量表中的变量;
③从下拉列表中为第一个触点选择 停止按钮  %I0.1”
图1-36 使用变量表中的变量

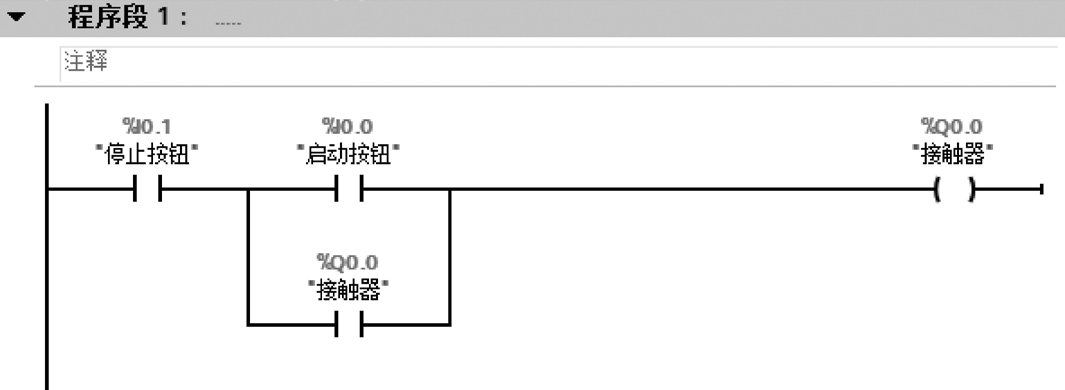

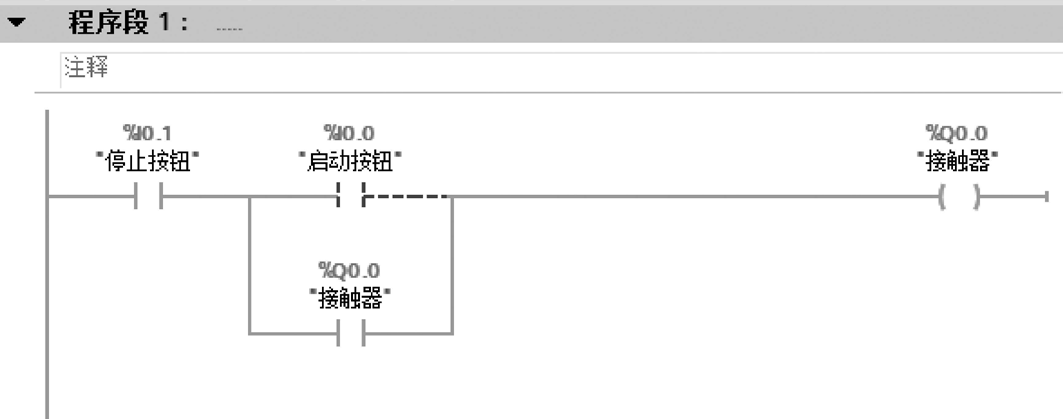

根据以上规则输入第二个常开触点 “%I0.0” ,并根据梯形图的编辑规律,使用图符 打开分支,如
图1-37所示,输入接触器自保触点 “%Q0.0” ;最后使用图符 关闭分支,如图 1-38 所示,使用图符 选 择输出触点 “%Q0.0”
图1-37 程序段编辑二
图1-38 程序段编辑三
完成以上编辑后,就会发现程序段 1 的 符号不见了。当然,将图 1-38 所示的梯形图与电气控制图 1-
18 相比还有一点疑惑:为什么停止按钮 %I0.1 使用的是常开输入,而不是传统继电器控制中的常闭呢? 该疑惑的产生主要是从PLC 的常开和常闭的定义出发的,对于 PLC 输入来说,用户接线的触点类型,包括常开或常闭都与编程时的常开触点没有直接关联,而是根据程序的逻辑出发的,具体内容将在下面的相关项目中进行介绍。
9 )编译与下载

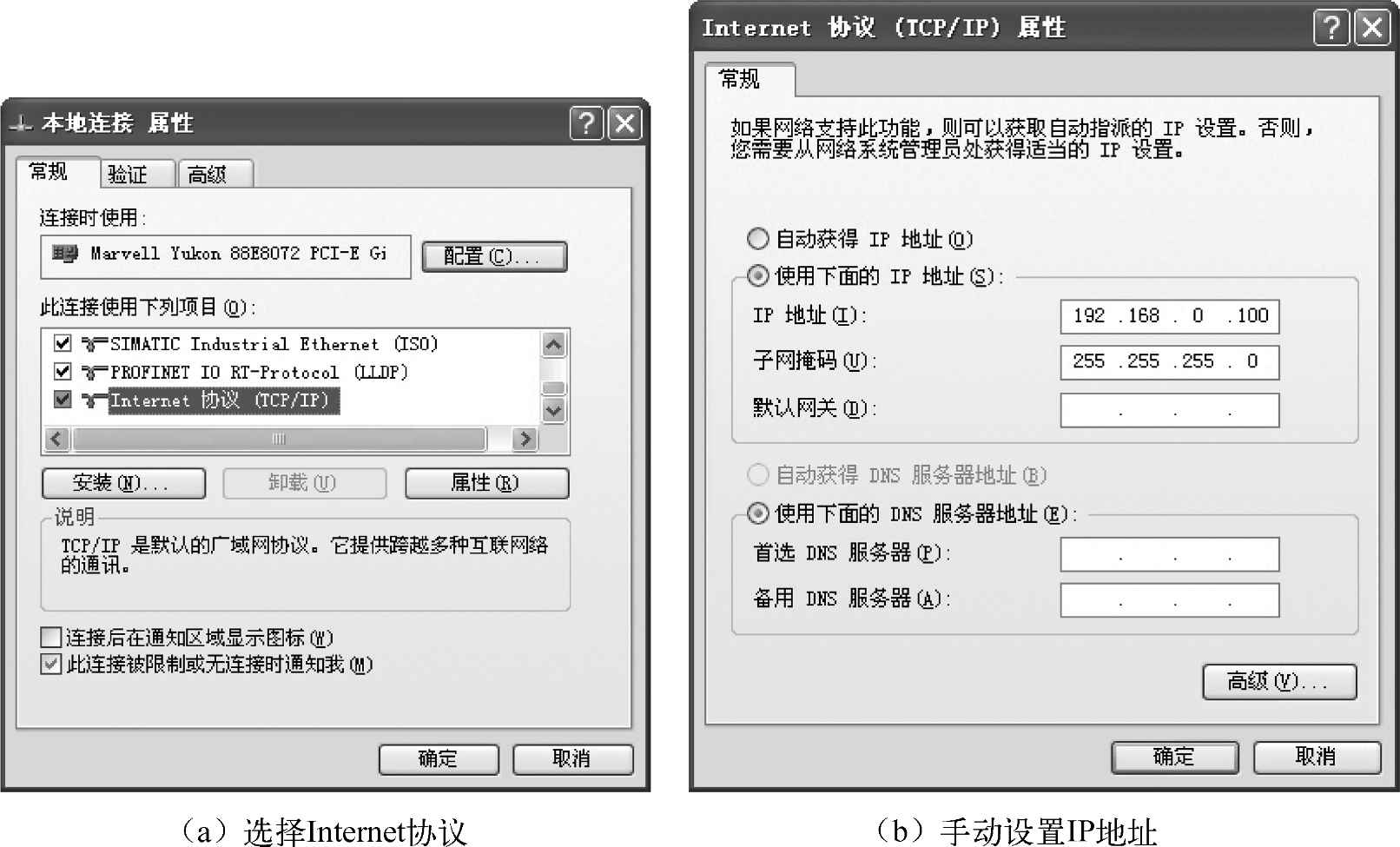

IP 地址下载到 CPU 之前,必须先确保计算机的 IP 地址与 PLC IP 地址相匹配。如图 1-39 a )所
示,在计算机的本地连接属性窗口中,选择常规选项的 “Internet 协议( TCP/IP ,如将协议地址从自动获得IP 地址变为手动设置 IP 地址为 192.168.0.100 ,如图 1-39 b )所示。
图1-39 PC连接属性的设置

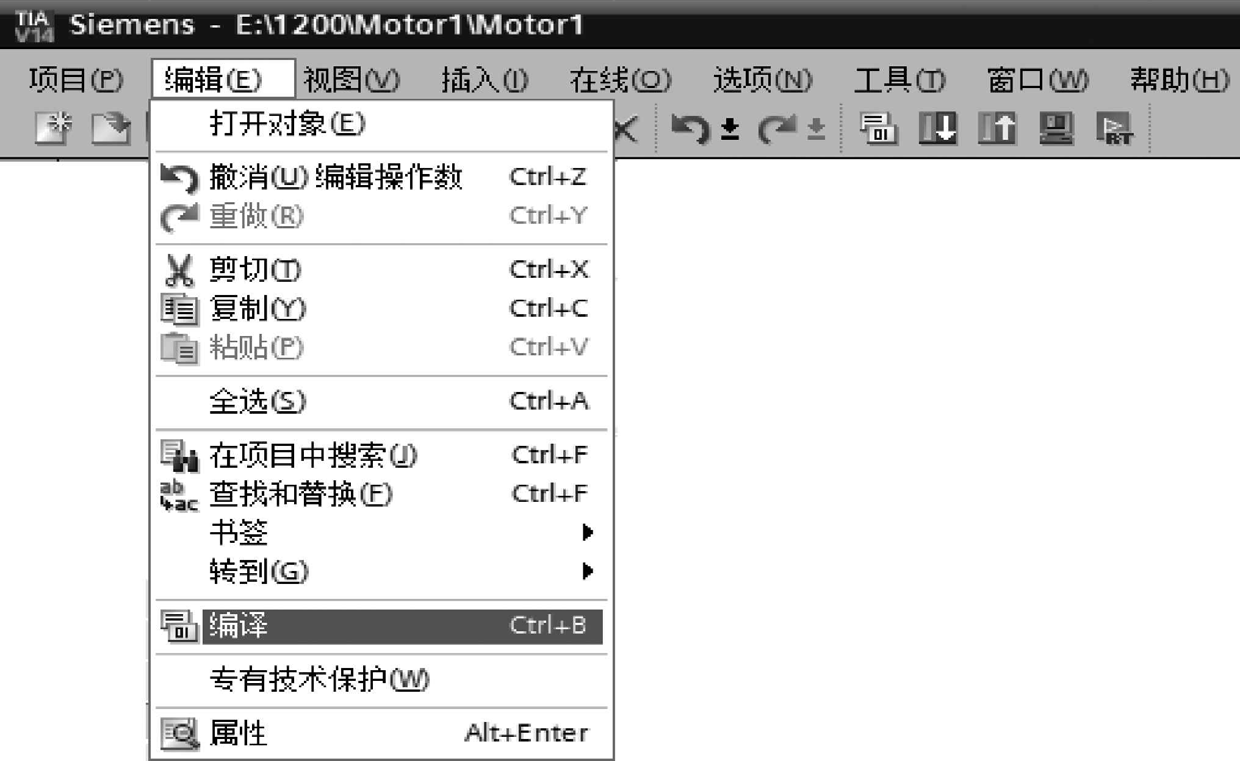

在编辑阶段只是完成了基本编辑语法的输入验证,如果需要完成程序的可行性,则还必须执行“编译” 命令。在一般情况下,用户可以直接选择下载命令, TIA Portal 软件会自动先执行编译命令,当然,也可以单独选择编译命令,如图1-40 所示,在 TIA Portal 软件的 编辑 菜单中选择 编译 命令,或者使用“CTRL+B” 快捷键,就可获整个程序的编译信息。

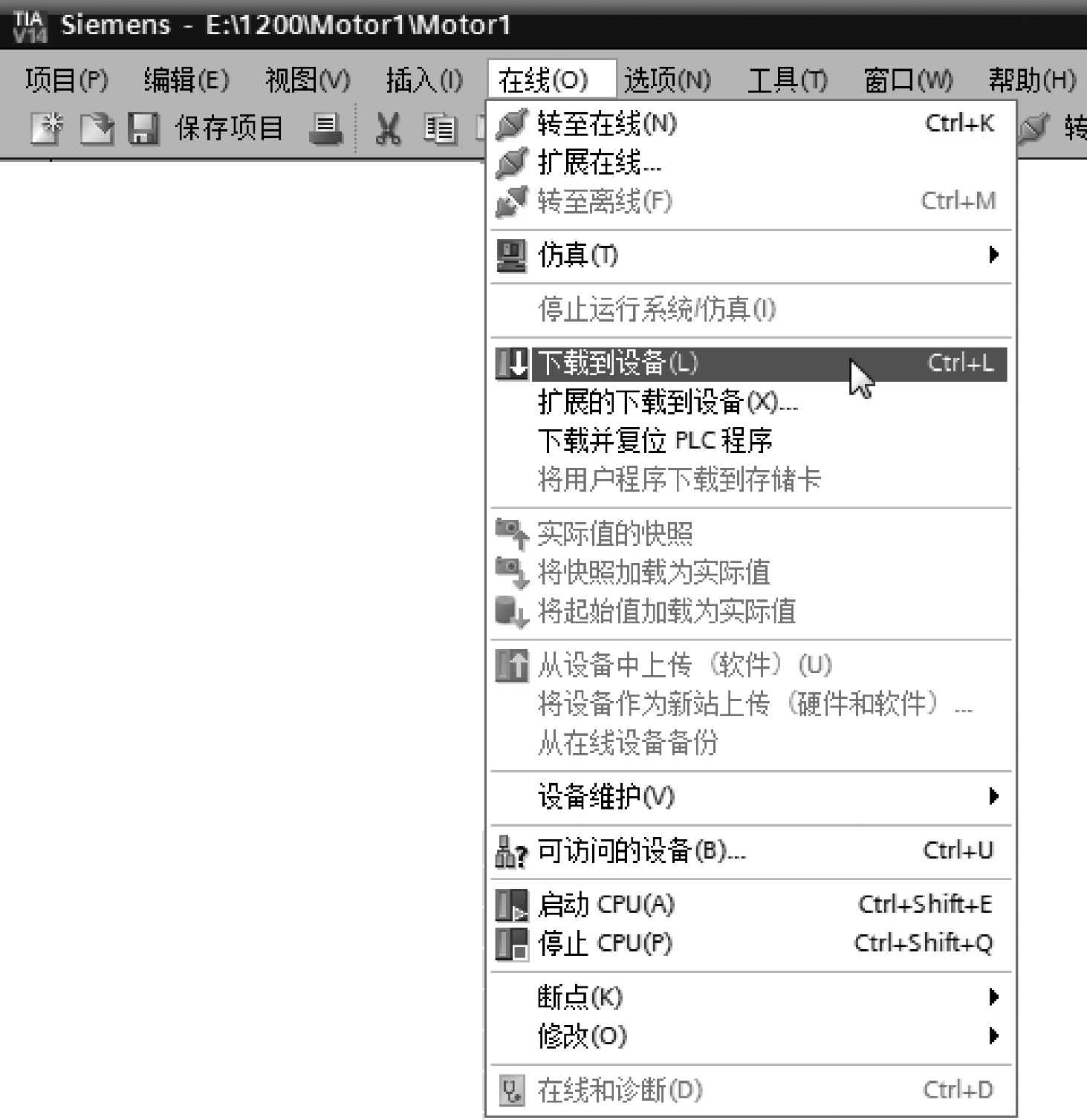

在编译完成后,就可以下载西门子 S7-1200 PLC 的硬件配置和梯形图软件。下载时可以选择两个命
令,即 下载到设备 扩展的下载到设备 ,如图 1-41 所示。

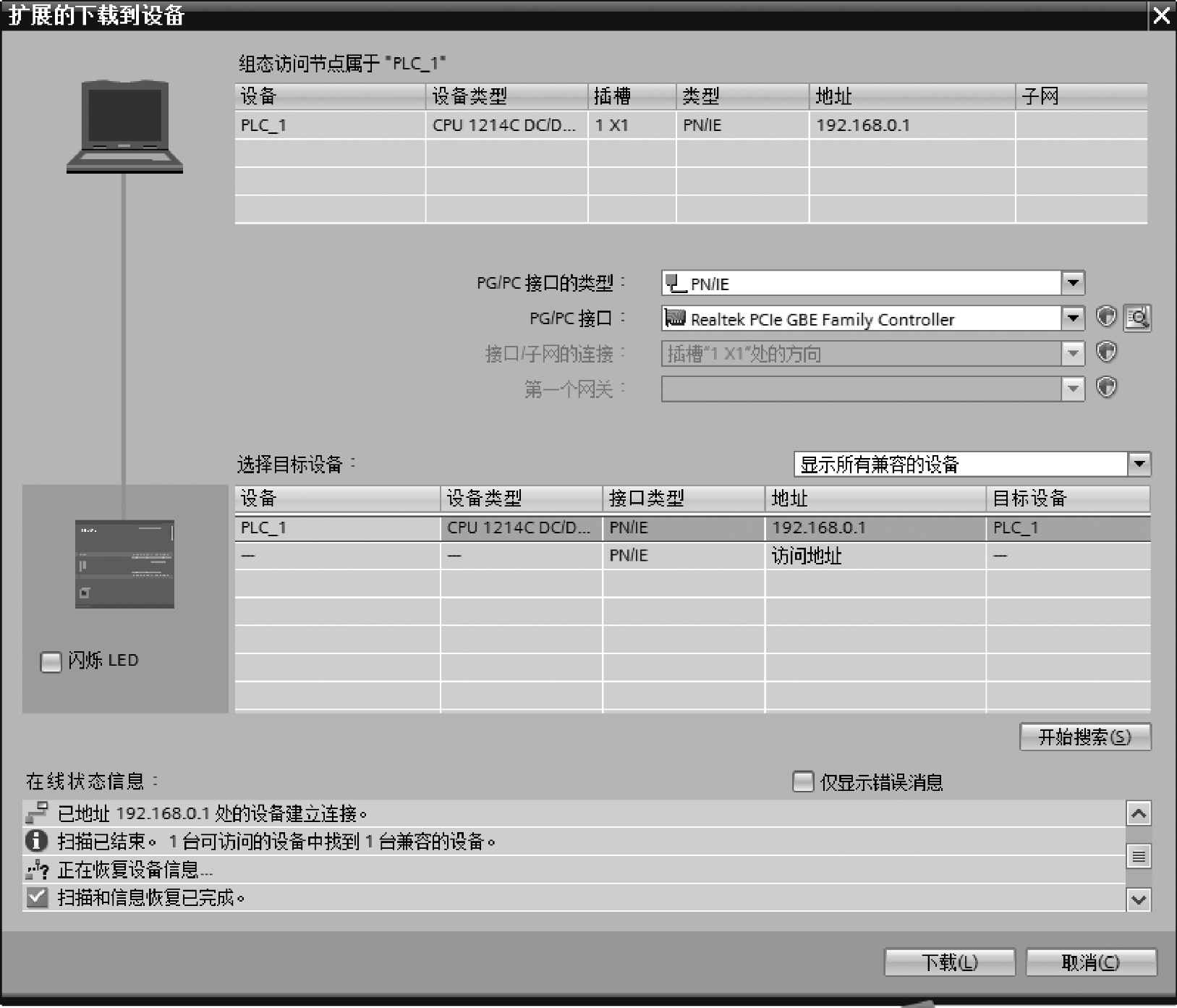

这两种下载方式在第一次使用时都会出现如图 1-42 所示的以太网联网示意,不仅可以看到程序中
PLC 地址及用于 PC 连接的PG/PC接口情况(这对于多网卡用户来说非常重要),还可以看到目标子网中的所有设备。当用户选择指定的设备时,单击 图符,就会看到实际设备会黄灯闪烁,以 让用户确定是否该设备需要进行配置和程序下载。
图1-40 选择编译命令
图1-41 选择“ 下载到设备 命令
图1-42 以太网联网示意
10 PLC 在线与程序调试
虽然在下载 PLC 的程序与配置后,就可以将 PLC 切换到运行状态进行运行,但是很多时候用户需要
详细了解 PLC 的实际运行情况,在需要程序进行一步一步的调试时,就要进入 “PLC 在线与程序调试”阶段。首先选择 ,转到在线后,项目树就会显示黄色的 图符,其动画过程就是表示在线状 态,如图1-43所示。这时可以从项目树的各个选项后面了解各自的情况,出现蓝色的

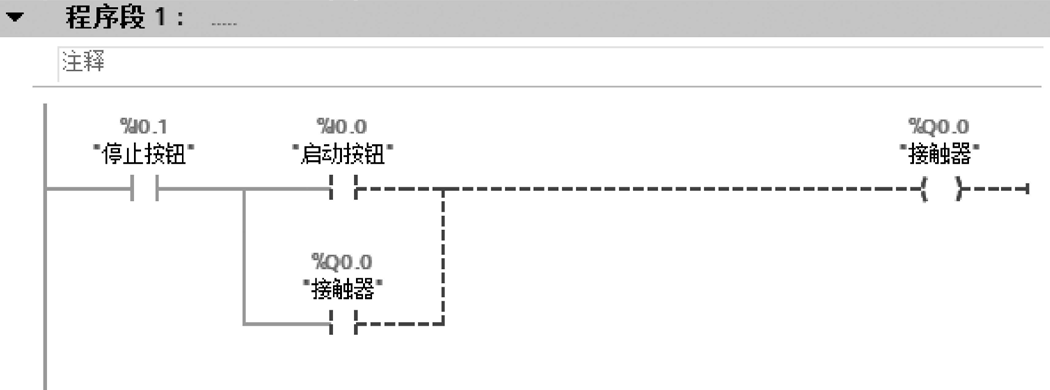

图符表示 为正常,否则必须进行诊断或重新下载。 在【实例1 】中,选择程序块的在线仿真,如图1-44所示,选择 图符即可进入仿真阶段,分别为:实线表示接通,虚线表示断开。从图中可以看到,停止按钮%I0.1的常开触点为接通状态,这就解释了在编辑阶段为何输入常开而不是常闭的原因了。当启动按钮%I0.0 被按下时,程序进入自保阶段,
如图 1-45 所示。 当然,PLC的变量还可以进行在线仿真,选择 即可看到最新的监视值。
在项目树中选择 在线访问 即可看到诊断状态、循环时间、存储器、分配 IP 地址等各种信息。

图1-43 项目树的在线阶段
图1-44 程序块的在线仿真一
图1-45 程序块的在线仿真二
