白菜收获机结构设计

摘 要

随着农业经济在社会主要市场经济中占比的逐步上升，如何更快更好的应对市场的变化显得越来越重要。生产方式的发展和作业模式的改进，对于蔬菜等农业的收割效率及质量提出了严格的要求，也为相关的自动化收割机械的发展指明了新的发展方向。
白菜是重要的菜篮子工程，当收割季节到来时，只有快速的响应市场才能获得好的利润。随着白菜种植面积的不断增加，大部分白菜的收获方式还是以传统的人工为主。为了增加机械化收割的普及率，降低收割人员的劳动强度，根据实际白菜的收获需求来完成本次毕业设计，实现白菜收获机的设计。通过对设计方案的分析和以及数据计算来验证了设计的可行性。本次研究的主要内容是对白菜收获机的结构进行整体的设计，和状态性能进行探索，设计白菜收获机的动力装置，确定动力机构和传动机构和相关零部件，然后对所设计的零部件通过计算来加以分析及验证，同时对装配图及非标件零件图进行绘制。

关键词：白菜收获机；传送带；传动轴

大白菜收获机主要零部件设计

1 电机的选型
通过对于实际应用中同类产品比较，由于本次收获机的主运动为旋转运动且体积较小，故采用蓄电池装置，此种电瓶的外形较小，便于装载电机的主要参数如表1所示。

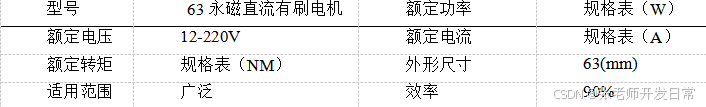

表1 电机的主要参数

收割刀的设计

为了便于将白菜收割后送到输送带上，选取弯曲型。其中刀具的半径约为150mm,刀具厚度为3mm。考虑到白菜盘菜时菜心直径一般在15mm-35mm,故选取刀具的适用宽度为25mm,刀具之间的间距可根据需要可自行调节。刀具的材料选用65Mn,需要进行调质处理，并且对刃口进行淬火。

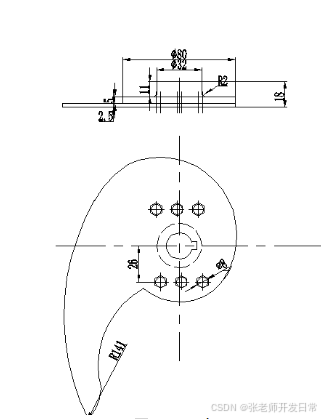

图1 刀盘

切割主轴传动轴所需标准

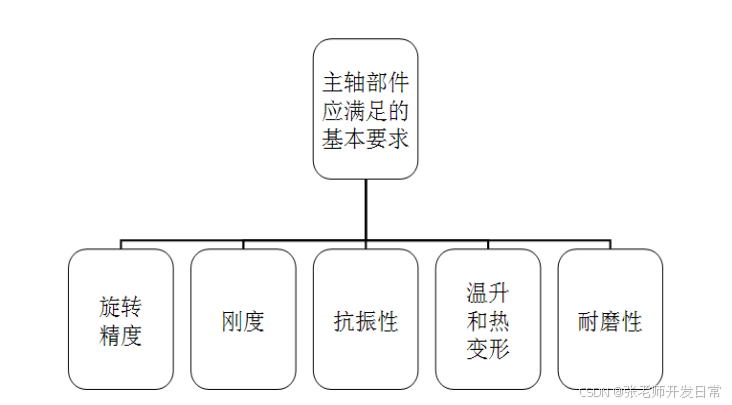

图1 主轴部件应满足的基本要求
1.1 切割主轴的刚度
切割主轴的传动轴刚度是指在轴在受到外部施加的力或者力矩作用时，通过自身特性来平衡使其外形不发生变形的固有属性。其具体的工作原理，如下图所示。

图磨头主轴组件静刚度

切割主轴传动轴结构图

通过前面的设计计算及校核运算，结合轴的加工知识，切割轴的传动轴最终结构如下图所示：

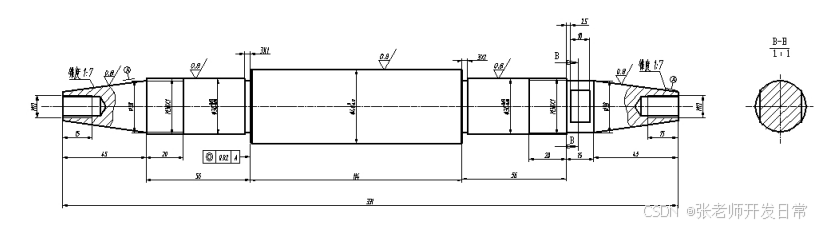

图 传动轴结构图
切割主轴机构其它部件
1 调整垫圈
在实际的工程问题中，传动轴上的轴承一般通过进行轴向固定来安装的，而通过调整垫圈就能够达到这个效果。在本次设计中，调整垫圈的相关参数如下图所示：

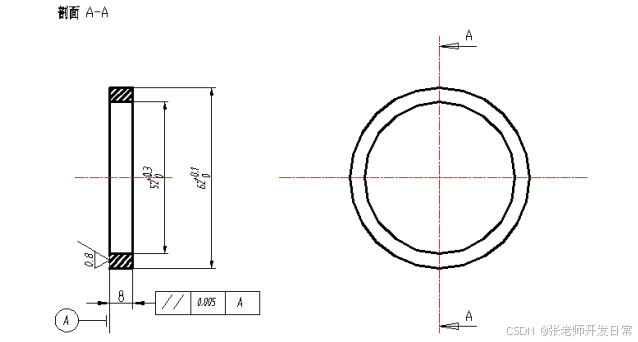

图 调整垫圈

结 论

白菜能够实现机械化收获可以被认为是实现白菜机械化种植中最关键的标志之一。为此本次设计首先对国内外大白菜收获机的发展状和存在难题进行了分析，并在此基础上结合我国大白菜实际的种植情况，设计出一种简便且经济的大白菜收获机。通过使用该种大白菜收获机，不但能够较好地符合我国大白菜种植形态，而且节约了生产成本，更能够被更多的从事蔬菜种植户所接纳。同时该种收割机还降低了劳动强度，提升了白菜的收割速度，使大白菜因突遇极端天气所造成的损失得到了有效降低。此外，间接的影响了白菜生长期、改善白菜的质量和提高产量都具有十分重要的意义。考虑到上述各方因素，此款收获机具备了一定的推广价值，加速了大白菜机械化作业的进程，使得种植大户能够增加产量提升收入，改善了农户种植大白菜的积极性，促进了土地的轮种效率和形成了规模化种植具有极好的借鉴作用。
这篇论文也是我将理论知识与实践很好结合的一次体验。本次设计的内容大致可以总结为：
(1)对白菜收获机的结构进行整体设计；
(2)对白菜收获机的工作状态和性能进行探索；
(3)设计白菜收获机的动力装置，确定动力机构；
(4)设计白菜收获机的传动机构和相关零部件；
(5)对所设计的零部件通过计算来进行分析及验证；
(6)绘制装配图及非标件零件图。
