快乐入坑开关电源【上篇】

从实际场景代入，由浅入深，授人以渔，谈谈思路 ，为您拨云见日的同时，顺便抛砖引玉

Preface

本文以单端反激隔离式电路拓扑、
经典3842方案（PWM IC、硬开关启动方式）为例，
以授人以渔的方式，
手撕开关电源的原理，从整体到部分再到整体。
主要是跑一跑开关电源的思路,以易于大家参悟其中道理

文章将以以下方向展开：电动车充电场景代入–>充电过程简述–>目标任务引入–>工作原理分析–>元器件作用–>总结–>后续更新内容介绍…

电动车充电场景

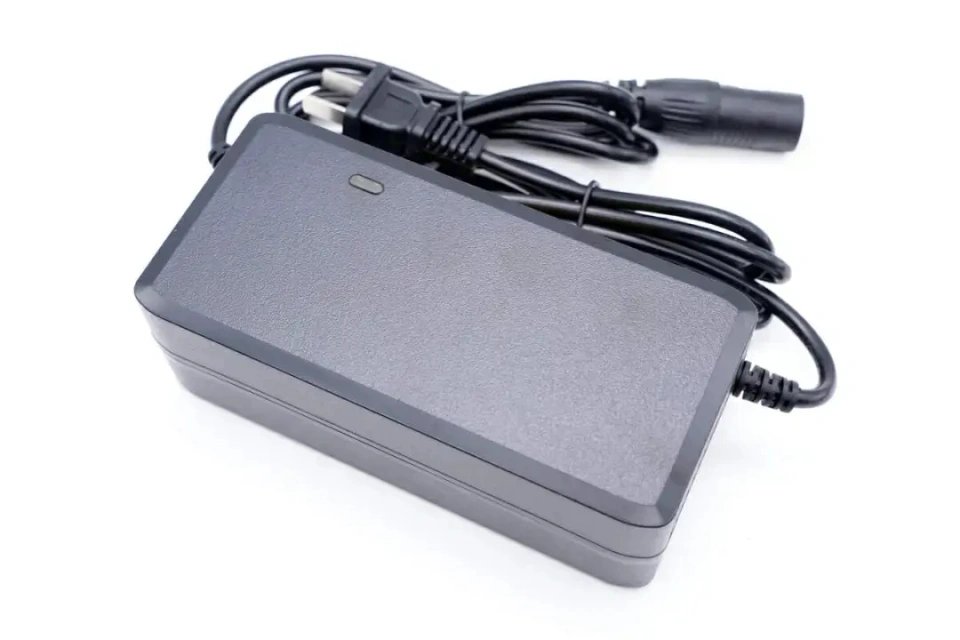

电动车充电器

电动车充电场景

最常见的场景莫过于，我们需要对车子进行充电的时候，只需要找到对应的适配器电源（以适配不同类型的电池，常见的有铅酸电池、石墨烯电池、锂电池等；规格也有所不同如常见36V/10Ah 和48V/20Ah 等）一端接到电瓶接口一端通过将插头接入插座进而接到工频交流电中，电车开始充电，通常我们可以看到刚充电时充电指示灯亮起红灯，风扇转动发出响声，等接近充满的时候，红灯指示灯随时间逐渐转为绿灯指示灯，风扇停转

充电过程

• 充电模式分析

• 两段式充电和三段式充电

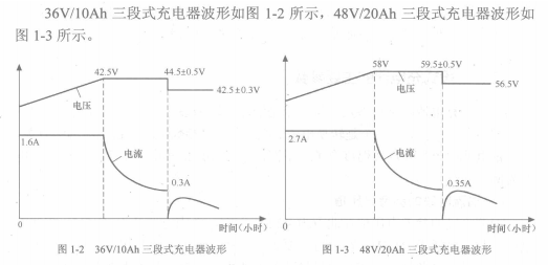

• 充电器波形分析

• 恒流阶段（快速充电阶段）电池两端电压升高，恒压阶段充电电流减小，
  最后阶段转为涓流充电，补偿自放电电流；转灯过程体现了充电三阶段过程


三段式充电，如往蓄水池加水，加满的时间太短就必需要很大的输入，人工的话可能吃不消，匀速定量加水
水位逐步抬高，快加满时为防止溢出，加的量逐渐变少；这种反馈控制式的控制思想在诸多产品中得到应用
其是如何通过电路实现的呢

是不是就像水位差比较大的时候如飞流直下三千尺，水位差很小的时候又如涓涓细流

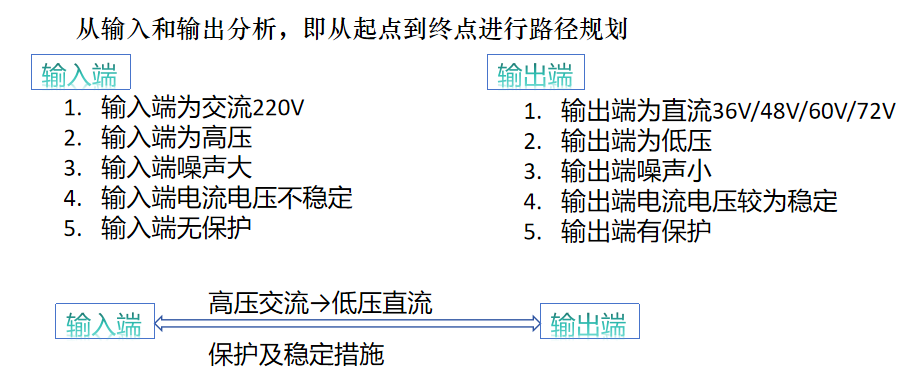

任务分析与功能实现

首先思考一个问题
**

目标任务引入

• 工频交流电是如何变成一个比较稳定的直流电的


目标任务	涉及功能	所用元件
交流变直流	整流	整流二极管
高压变低压	变压	开关变压器
噪声大变小	滤波	主要是电容、电感
稳定电流电压	稳压	稳压管、431+光耦反馈
保护处理措施	保护	防倒灌二极管、泄放电阻、串联分压及并联分流、光电隔离、电磁隔离等

• 阻性、容性、感性元件都可抑制干扰，作用机理及效果不一样，可参考SPI相关书籍、文献等
• 多元件代替一个元件以分摊高电压、大功率
• 做好隔离或增加驱动电路以防止驱动不足（如考虑MOS寄生电容的影响、如考虑非单独供电下通讯芯片的驱动由于各种原因产生的压降导致电压不够以至于不能正常通讯、如未做好隔离导致强电窜到弱电区、如未做好分区隔离导致信号之间的相互干扰（如模拟信号区产生的噪声对数字信号区的干扰、射频信号干扰或被干扰等））

峰回路转，言归正传
***********

目标任务实现

• 能用：明确工作原理，完成既定任务
• 好用：反馈系统、保护系统、电气特性，主打一个实用、安全、美观

**预明其工作原理和电路实现我们必须要熟知电路组成、明确电信号流向、理清电路关系，以达到从熟识原理到明确各个元器件的作用再到对电路整体的一个较好的认知和把握

电路组成

• 电源
• 负载
• 开关
• 导线

电源‌：电源是提供电能的设备，其功能是将非电能转变为电能。
电源可以是电池、发电机或电力插座等形式，为电路提供所需的电压和电流。

负载‌ ‌：负载是使用电能的设备，其功能是将电能转变为其他形式的能量，如光能、热能、机械能等。
负载的类型和数量决了电路的工作特性和功率需求。常见的负载包括电动机、加热器、照明灯等。

开关‌ ‌：开关用于控制电路的通断，实现电路的开关功能。开关可以打开或关闭电路，控制电流的流动。

导线‌：导线用于将电源、负载和其他辅助设备连接成一个闭合回路，起传输电能的作用。导线通常由金属制成，具有良好的导电性能。

此外，电路中还可以包含其他电子元件，如电阻、电容、电感等，这些元件在电路中起着限制电流流动、储存电荷等作用。

**

信号流向

**

明确信号流向的目的：

1. 便于对电路进行定性分析、定量计算
2. 便于简化电路分析、简化电路结构、方便建模等，同时加深对电路的理解
3. 便于布线、布局
4. 便于满足SPI（信号电源完整性）

• 参考书籍：简明电路分析（北大Press）

• 仿真软件:Circuit、Everycircuit等用于入门,Proteus、Multisim用于入门提升，Simulink建模和ADS仿真用于进阶

理清电路关系

• 工作原理
• 电路拓扑
• 电源树

工作原理

电路通过启动电阻和初级辅助绕组为3842提供稳定持续的供电，3842芯片输出PWM控制信号控制开关MOS的通断继而控制变压器的通与断，使之进行能量传递与转换，将初级的能量以有损（主要是材料特性带来的热导损耗）但较高效率的方式转换并传递到次级，同时变压器通过电与磁进行非直接连接起到隔离的作用，初级次级通过431+光耦反馈进行连接，在后端电压过高或者过低的时候反馈给3842芯片以使得其调节信号输出占空比控制电路充电过程，充电转灯信号通过电流充电检测电阻处获得（当电池与充电器的压差比较大的时候，流过充电检测电阻的电流也会比较大），通过误差比较放大器进行处理以控制其转灯的逻辑

电路拓扑

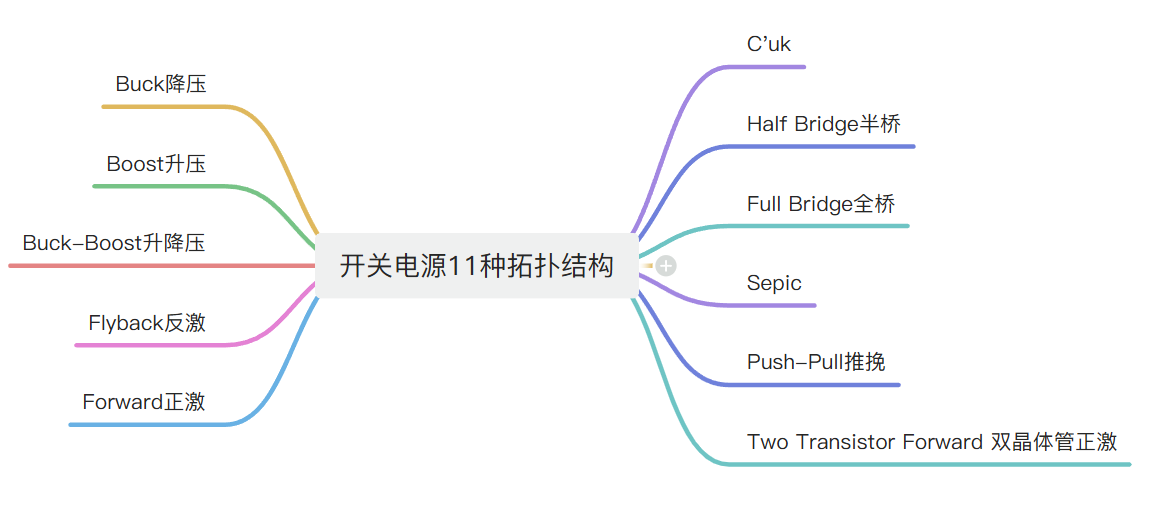

每一种拓扑根据其功率和效率等都是有一定的适用场景的，如何根据不同的适用场景选择最合适的电路拓扑，系统性能好、性价比高，这不是本篇文章要叙述的内容，后续会开展一个主题以几个实际的项目为导向将思路和细节铺展开来。需要说明的是，buck、boost是最基础的非隔离拓扑，变形一下就是buck-boost、C‘uk、Sepic，通常在需要考虑了伏秒平衡、开关四象限、元件的位置变化及增减等可达到一般情况的应用需求。

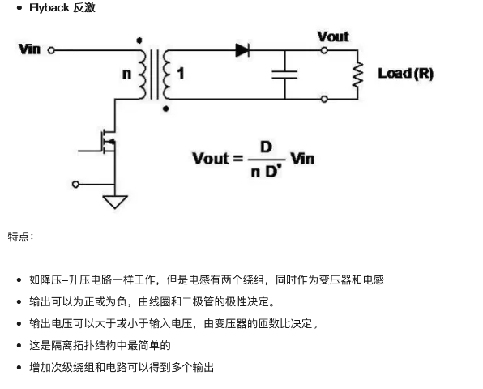

Flyback反激是隔离型拓扑的最基础的一种，一般100W以下的应用场景普遍适用，刚入行的硬件工程师一般都是基于这个进行PCBLayout抄板练习、以强化基础，然后是硬件的选型和设计，基础的拓扑吃透了其它的基本上都是过一遍走一遍设计流程，吃饭的家伙重点探究（踩坑经验分享给有缘的你，基于时间成本考虑，无论是在校大学生还是电子爱好者亦或者是刚入行的朋友，圈定方向应当是重中之重）。

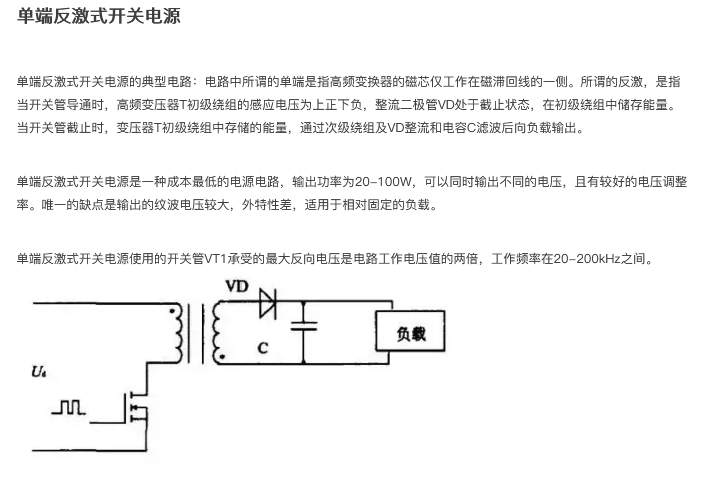

• *本文所述的3842开关电源是属于单端反激式开关电源拓扑的一种

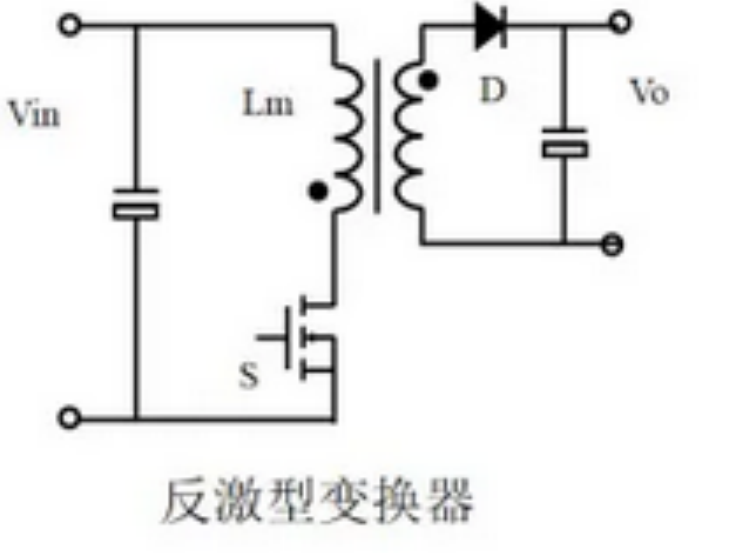

• 拓扑如下：

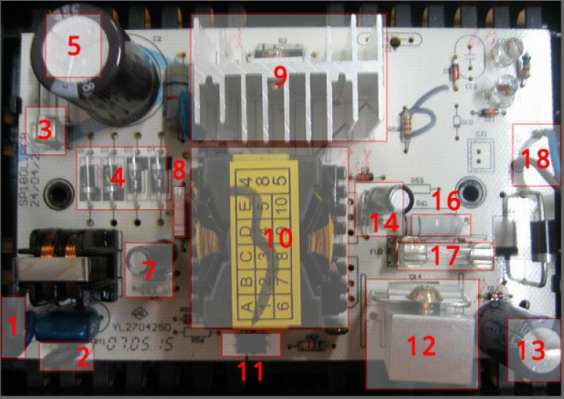

• 实物图如下：

1. 输入线
2. NTC
3. 输入保险丝
4. 整流管*4
5. 400V滤波电容
6. PWM芯片3842
7. 3842
8. 启动电阻
9. MOS管
10. 开关变压器
11. 光耦
12. 输出整流管
13. 输出滤波电容
14. 控制部分供电
15. 运放LM324

一个单面板，正面用于插件，反面用于焊接，此种板子易于焊接，成本低廉，性能有限，纹波较大，由于是单面板不易于多次拆焊，防止铜皮搞掉造成飞线或者换板的局面

• ## 纵观全局

一次电路(Primary Circuit) ：直接与外部电网电源连接的.
二次电路(Secondary Circuit)：位于设备内与一次侧相隔离的那部分电路.
初级几大功能电路：整流滤波、启动、MOS开关、振荡
次级几大功能电路：整流滤波、采样、431+光耦反馈

其中整流主要利用到了二极管的单向导电性，
滤波主要用到了电容充放电的特性，控制电容器的充放电时间，进而调控滤波器的频率响应特性
隔离主要用到了光电磁，对应的元件分别为光耦、Y电容、变压器

Y-电容(Y-Capacitor)：跨接于一次电路与地或一,二次电路之间的高压电容.

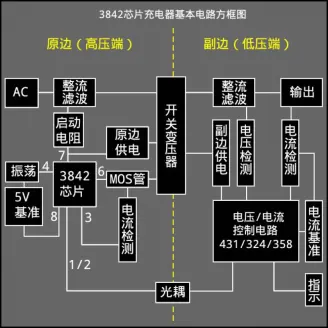

3842开关电源电路框架如下图所示

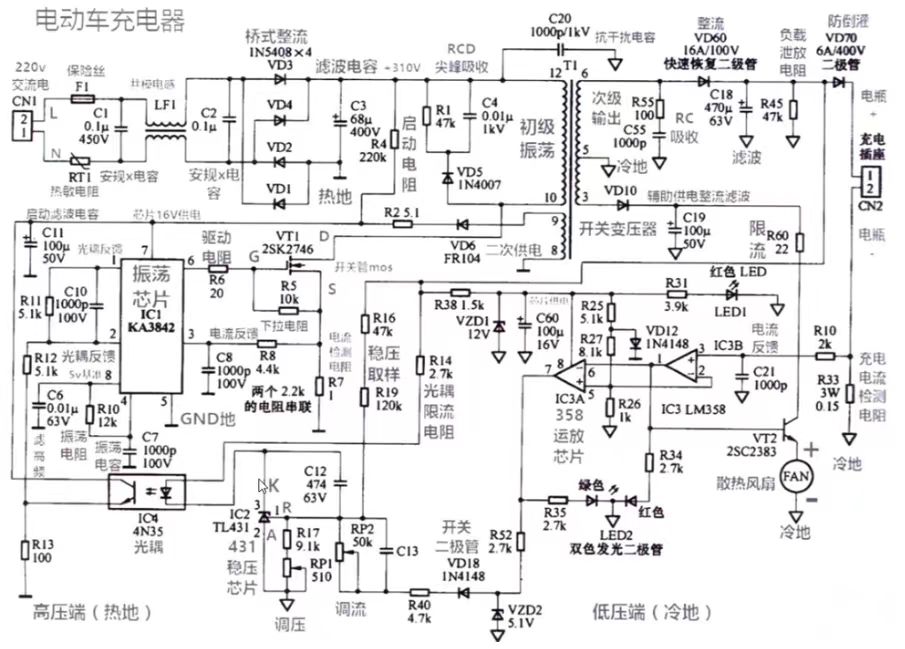

经典电路如下图所示

开关变压器和光耦起着桥梁作用，非常重要，那我们就先分析3842好啦

分析一个电路一般是先明确其结构和工作原理

通用分析：在形成电气连接之前，涉及到系统设计、元器件的选型和电路模块的设计，功能性的电气连接也是为完成既定任务服务的，而完成既定任务需要对信号进行处理，常常涉及通讯协议，而通讯协议是建立在时序上的，需要我们对时序进行解读和分析，凡是具有固定形式的都可以进行规范化，以方便设计工具高效完成通讯协议的解读甚至是依据一定的规则自己编写通讯协议，具体到细枝末节还是有些复杂的，不过思路明确了总归不是个坏事，至于在什么平台、用什么工具，如何站在巨人的肩膀上（前辈们的一些文献可以详细阅读下，毕竟都是为解决问题准备的，你需要做的就是能够在别人的思路上进行发散并进行重点深挖），须善假于物也方可最大化节省时间成本，做该做的事情

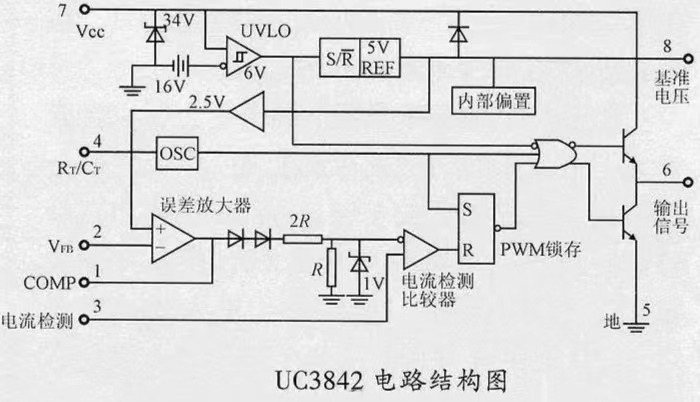

3842电路结构图：
电路结构图含有设计思想、引脚功能、工作原理及实现、注意事项等
结合数据手册

我们可以把其分成三部分，

输入部分、输出部分、中间部分

为了简化分析，我们可以直接

看成一个与门作为中间部分连接着输入和输出部分

输出部分为推挽电路（图腾式电路），
输入部分可以简化为三部分主要电路，分别为UVLO欠压锁定、OSC振荡、PWM锁存

从某种角度来讲，OSC振荡和PWM锁存主要是PWM控制思想的组成部分，一部分是占空比，一部分是频率
频率控制通过OSC振荡提供，占空比控制通过提供的电流来调节（如3脚提供的电流，如后端经过光耦反馈过来的电流）

• UVLO欠压锁定

3842芯片大约需要一个16V的电压才能够开启（ 通过启动电阻给启动滤波电容充电，充到16V时芯片启动），开启之后，UVLO欠压锁定：电压低于10V的时候，它就会自动停止工作（欠压锁定，就是当电压过低的时候会自动关断整个芯片的输出来保护电路 过来之后有一个5V的基准电压，它输出在8脚会有一个非常准确的5V电压），而且它的工作电压不能超过34V（电压过高会烧坏芯片）

• OSC振荡

8脚有一个5V基准电压 基准电压出来之后经过这个电容的一个储能滤波之后下来有一个12K的电阻给一个容量1000PF充电，当这个电容上的电压充到一定值的时候，4脚就能感应到，4脚内部是一个振荡器，这个振荡器里面实际上是有一个放电管的，它会给电容放电 ，当电容的电压下降到一定值的时候放电管停止放电，8脚的5V基准电压继续给电容充电，充到一定值之后又开始放电 ，充放充放电容上的电压就会上升下降，上升下降形成一定的周期 。由于这个电容的容量很小 ，所以充放电的速度很快，于是就会给这个3842芯片提供一个基准的振荡频率，这个频率很高 一般超过100kHZ，给到里面的振荡器，振荡器输出就会通过一些逻辑门来控制这边输出的一个基准频率，这就是RC振荡电路。

• PWM控制其中一个案例
  3脚是一个电流采样实际上就是把三脚那个点位电压采集进来之后经过内部的电路运算以及一些逻辑门电路锁存器电路的运算来控制输出的两个三极管从而来控制它输出波形的占空比来调节场效应管的电流。具体如下：

电流检测电阻则是检测场效应管以及流过变压器线圈的电流平均值，因为电流在电阻上会形成分压，芯片通过判断这一点的电压值来判断场效应管的电流是否过大。如果场效应管的电流过大，这点的电压就会升高，芯片就能检测到,检测到之后会降低驱动场效应管的高电压的时间占比（降低占空比），让流过场效应管的平均电流下降，防止场效应管过热烧毁，这个就是这个电路当中的其中一部分负反馈电路。负反馈电路的存在就是为了防止电路中出现电流电压的极速偏移导致电子元器件的损坏

结合电路结构图和数据手册我们不难发现，8pin引脚引出，引脚的具体功能可从电路结构图中分析得出

• 引脚分布概念图符号如下

• 插件封装如下

明确了结构和引脚功能，具体长什么样子呢？如何判断引脚位置呢？

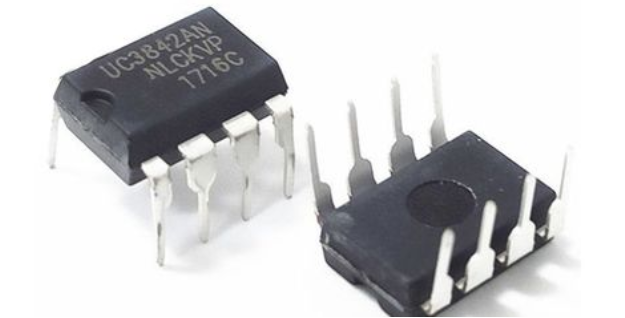

3842的一款插件封装长这样

通过缺口可以判断一脚位置，也可以通过引脚分布图和结构图以及封装图对比验证，后面也可以通过测量仪器测量、波形查看等方式验证

• 稳定条件

（1）3842稳定工作的条件：

1. 起始的工作电压，由启动电阻从300V降压得到；
2. 8脚有输出稳定的5v基准电压，内部振荡电路才会工作。
3. 6脚输出驱动MOS管打开后，3脚检测到的电流反馈电压没有超过1V。
4. 原边供电是否在下一个周期工作开始前提供到3842的7脚，否则由启动电阻提供过来的电能已
   经不能维持3842工作了。

（2）输出电压保持稳定的条件：

1. 副边绕组是否感应到电能。
2. 副边整理和滤波器件是不是都完好。
3. 采样电阻以及431，是否完好。
4. 光耦是否完好工作。
5. 3842是否接收到光耦的信号，确定信号没有在进入3842芯片前被阻断或过滤了。

下面我们来看以下初级、次级以及两端之间的隔离式连接和能量的传递和转化

开关电源核心：变压器
开关电源主要用途

开关电源产品广泛应用于工业自动化控制、军工设备、科研设备、LED照明、工控设备、通讯设备、电力设备、仪器仪表、医疗设备、半导体制冷制热、空气净化器，电子冰箱，液晶显示器，LED灯具，通讯设备，视听产品，安防监控，LED灯袋，电脑机箱，数码产品和仪器类等领域

变压器简介

变压器是一种用于电能转换的电器设备，是电网中必不可少的重要装置，它可以把一种电压、电流的交流电能转换成相同频率的另一种电压、电流的交流电能，几乎在所有的电子产品中都要用到变压器。它原理简单但根据不同的使用场合（不同的用途）变压器的绕制工艺会有所不同的要求，变压器的功能主要有：电压变换；阻抗变换；隔离、稳压（磁饱和变压器）等等，变压器常用的铁心形状一般有E型和C型铁心。

开关电源与变压器区别 开关电源的作用是什么

在不同的环境下，变压器的用途也不同，如：

1.进行远距离传输时升高电压可以减少线路上的电能损耗

2.到达使用地区时降低电压可以满足不同用户的用电需求

3.进行阻抗匹配时使用变压器联接可起到改变阻抗的作用

4.使用隔离变压器可以将两相电隔离防止触电事故的发生

开关电源与变压器的区别

开关电源是利用现代电力电子技术，控制开关管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IC和MOSFET构成。随着电力电子技术的发展和创新，使得开关电源技术也在不断地创新。目前，开关电源以小型、轻量和高效率的特点被广泛应用几乎所有的电子设备，是当今电子信息产业飞速发展不可缺少的一种电源方式。

变压器（Transformer）是利用电磁感应的原理来改变交流电压的装置，主要构件是初级线圈、次级线圈和铁芯（磁芯）。主要功能有：电压变换、电流变换、阻抗变换、隔离、稳压（磁饱和变压器）等。按用途可以分为：电力变压器和特殊变压器（电炉变、整流变、工频试验变压器、调压器、矿用变、音频变压器、中频变压器、高频变压器、冲击变压器、仪用变压器、电子变压器、电抗器、互感器等）。电路符号常用T当作编号的开头。例： T01， T201等。

变压器是一种基于电磁感应原理变换电压，电流和阻抗的装置。变压器的初级应用于交流电路。开关电源是利用现代电力电子技术，控制开关晶体管开通和关断的时间比，保持稳定输出电压的一种电源，开关电源可分为交流/直流和直流/直流2大类;根据输入输出电气隔离可以分为2大类：一类是隔离的称为隔离式直流/直流转换器;另一种是没有隔离的，称为非隔离式直流/直流转换器。开关电源过热，过流，短路保护功能，宽范围的输入电压，输入输出隔离电压，隔离式高电压输入和输出之间的隔离。

变压器就是简单的线圈， 是用来改变电压的， 输出是交流的， 如果需要直流， 还要加整流稳压。 开关电源输出的是直流， 其内部通常包括变压，整流，稳压等元件， 是一个集成的元器件。

变压器是两组线圈，根据电磁感应原理，初级线圈接电源，次级线圈接负载，初级线圈电压电流变化引起磁场变化，变化的磁场在次级里又产生出感应电压，根据两线圈的匝数比，初级比次级多，就是降压，初级比次级少就是升压;

开关电源是通过电子元器件的特性，对电源电压（一般是交流220V 380V）进行整流，滤波，然后再把直流电压变成高频脉冲，用不同的占空比得到不同电压，然后稳压输出，对电源要求不高小功率场合变压器相对开关电源简单些成本低一些，但对电源电压稳定性要求高的场合，如果同样要变压器又要整流又要稳压，这样的成本要比同样功效的开关电源要高得多，而且变压器对输入电压的宽度窄，输入电压的变化会引起输出电压的跟随变化，而开关电源输入电压范围宽，输入电压变化对输出电压来讲几乎没有影响。

开关电源的原理是先将交流电变成直流电，再变成更高频率的交流电通过高频变压器进行电压转换。普通变压器是直接将工频交流电进行电压转换。区别如下：开关电源重量更轻，适应电压范围更宽，电源利用效率更高，更环保，但是成本相应高一点（有时候也不算高），绝大部分场合完全可以代换变压器使用。

开关变压器的通断

先说供电：启动电阻进行一次供电（阻值大，产生的电流不足以让芯片稳定的正常工作，只能让芯片启动一下，电压不够就会自动停掉，所以没有二次供电芯片就不能正常稳定的工作），辅助线圈给芯片二次供电，维持芯片持续稳定的运行

再说通断：电动车充电器电路通过整流滤波电路将工频交流电转换为较为平滑的直流电，经启动电阻和启动滤波电容为3842芯片提供一次供电（不稳定，电流也很小，只是为了让芯片能够正常启动一段时间），16V电压时开启*（可以通过万用表对启动电容测量，通过示波器对芯片启动后的波形测量，这样就可以清晰地知道启动电阻和启动电容对电路的一些影响），开启之后，电压低于10V的时候，它就会自动停止工作），芯片启动后6脚会输出一个高低电压变化的方波脉冲，通过驱动电阻抑制驱动电流保护芯片引脚和抑制高频信号干扰，这个高电压信号大于开关MOS的启动电压使得MOS导通，310V经过变压器的初级绕组、下来之后来到MOS管的漏极、漏极下来经过MOS管的源极，经过检流电阻来到热地，此回路形成后变压器的初级绕组开始充磁；当芯片的低电平到来的时候（6脚输出的是PWM信号，高电平和低电平都有一定的占比，占空比大则意味着高电平时长在周期电平中占比大，带来的就是MOS导通时间长，变压器线圈导通时间长）*，MOS管 GS之间的电容会迅速放电，让MOS管迅速截止，DS之间一旦截止之后，这个电感线圈它的磁能就要开始释放了，主要又两个释放途径，一个是向其各绕组释放磁能，其他线圈由于电磁感应产生感应电压，另一个就是初级线圈上产生的反向尖峰脉冲会通过RCD尖峰吸收电路给释放掉，继而保护了MOS管，防止因为较高的反向电压导致MOS瞬间击穿电路不能正常工作的风险。

简要说完了变压器，下面我们再来了解一下连接初级、次级两端的另一个隔离器件光耦

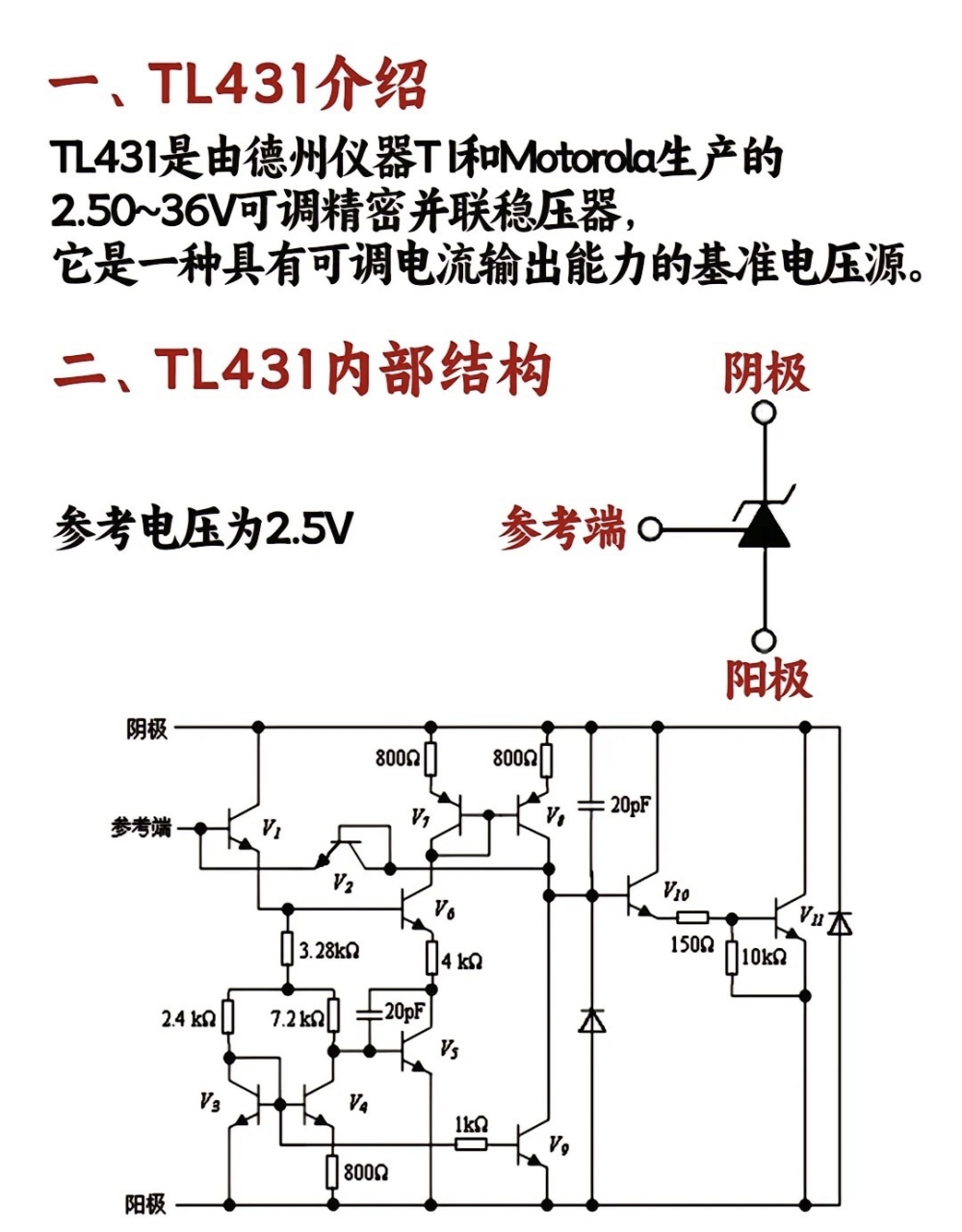

光电隔离+反馈：TL431+光耦

TL431 + 光耦

TL431通常用于反馈和控制光耦合器的工作状态。具体来说，当输入电压超过2.5V时，TL431会导通，从而允许光耦合器开始工作。反之，当电压低于2.5V时，TL431会关断，阻止光耦合器的导通。

在电路设计中，TL431与光耦合器的结合使用具有重要的作用。例如，在需要精确控制电流或电压的应用场景中，通过将TL431作为反馈组件，可以确保光耦合器的工作状态符合预期，从而实现精确的控制和保护功能。这种配置能够有效防止过压或过流，保护电路中的其他敏感元件不受损害。

此外，这种组合可以应用于隔离和信号传输场景。光耦合器可以提供电气隔离，而TL431提供的电压反馈则可以确保信号的准确传输。在电源管理、信号处理和通信系统中，这种组合被广泛采用。

TL431提供一个稳定的基准电压。输出电压通过一个固定阻值的限流电阻和光耦内部发光二极管加到基准电压上。当开关电源的输出电压变小，TL431通过电源输出端接的两个分压电阻能够采集到电压变小的信号，关闭与光耦连接端的电流，使信号通过光耦传递到初级（高压端），PWM IC会通过光耦检测到次级电压低的信号自身会加大驱动开关MOS的占空比，使输入功率提高，输出电压也就高上去，采集到电压变大的信号反推即可

下面聊聊电路中各元器件的作用

元器件作用

保险丝==：过流时保护后端元器件不被进一步损坏，防止家里跳闸
热敏电阻：限制主滤波电容在插头插上去的一瞬间的充电电流的，吸收浪涌和尖峰的作用
热敏电阻在冷的时候阻值比较大，可以起到限制主滤波电容的充电电流，后端电路正常工作后，电流持续流过，发热，电阻随温度上升而下降 ，下降之后对后面的电路的影响就可以忽略不计了

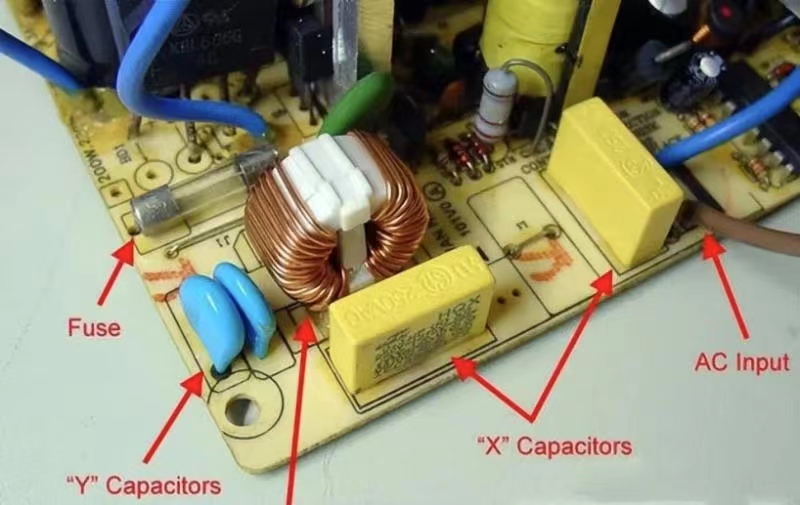

安规X电容：两个安规X电容接在共模电感的前后的作用是为了消除220V输入进来波形上面会有一定的尖峰脉冲。电器在启动和关闭的瞬间会对电网的电压产生一定的波动，进而会形成一些尖峰脉冲，会影响到周围的其它电器，所以需要通过X电容消除差模干扰 ，即零线和火线上面相反的尖峰脉冲，而共模电感是为了消除零火线上同步调的一个尖峰脉冲， 所以输入的部分首先做的是消除尖峰 防止把后面的元器件损坏，再往后就是整流滤波，基于前面输入的220V的交流电，主滤波电容处会有310V的直流电，因为不是标准的220V，所以后面的直流电一般高于310V，但一般最高不会高于340V。

EMI电路
标准规范的开关电源都会有滤除共模和差模干扰的EMI电路，主要是滤除内外电磁干扰，为整个电路稳定的工作提供保障，其中安规电容主要是滤除差模干扰，共模电感主要是滤除电路中变压器产生的内部电磁干扰和电网输入的外部电磁干扰，通常共模电感的封装也会设计成尖峰放射状

整流滤波电路
桥式整流电路将交流电转换为直流电，通过主滤波电容进行滤波平滑处理，该主滤波电容在设计的时候需要留够余量，考虑好耐压需求，同时常常采取单点接地处理（前端功率地汇总于此），PCBLayout处理时为了使其起到滤波效果，通常需要加导流槽处理，另外一点就是对于该储能元件，即使断电后也不应该使得其短路或者用手触碰，防止电击事件，实在要放电本人不建议用镊子等各种导电金属短接、也不建议用烙铁去放电、可以用一个100W的白炽灯进行接线处理以达到安全放电需求

变压器
变压器主要起到前后端隔离和能量传递和转换的功能，变压器设计是开关电源设计的核心，略显复杂，往往需要通过设计工具以达到高效高质量设计需求，目前很多厂家都可以直接根据你需要的参数进行设计并加工处理，前面已经聊过基于变压器这块的作用和原理，这里就不再多做赘述，后续进行整个设计流程分享和核心设计概述时再详细铺展开来

防倒灌二极管和泄放电阻
防倒灌二极管顾名思义就是起到防反接作用（有一定承受能力，注意元器件选型），泄放电阻主要起到为负载提供泄放回路的作用（泄放回路也是很关键的一块，如源关断后提供泄放回路进行快速关断，如突然的高电压如用在防静电处理的泄放，也就是说，能量是不会凭空消散的，总有承载物，若是不想损伤电路，电路设计及选型时注意泄放回路，防止因此造成的电路不能正常工作、炸管等影响）

放大器
两个误差放大器分别通过电压比较实现转灯（红灯转绿灯）的逻辑，通过回路分析及欧姆定律等分析即可得知

注：部分图片来源于网络

后续更新预告 - -TL494开关电源
