博途循环队列和顺序队列使用方法及代码

循环队列

1.使用流程

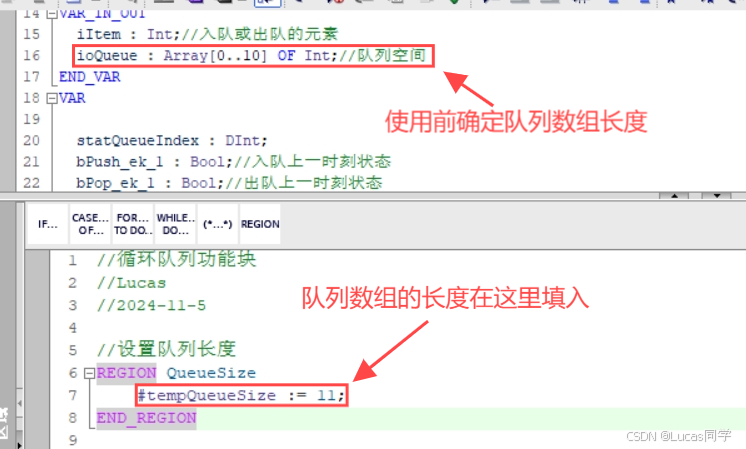

1.确定队列数组长度，在功能块中填入

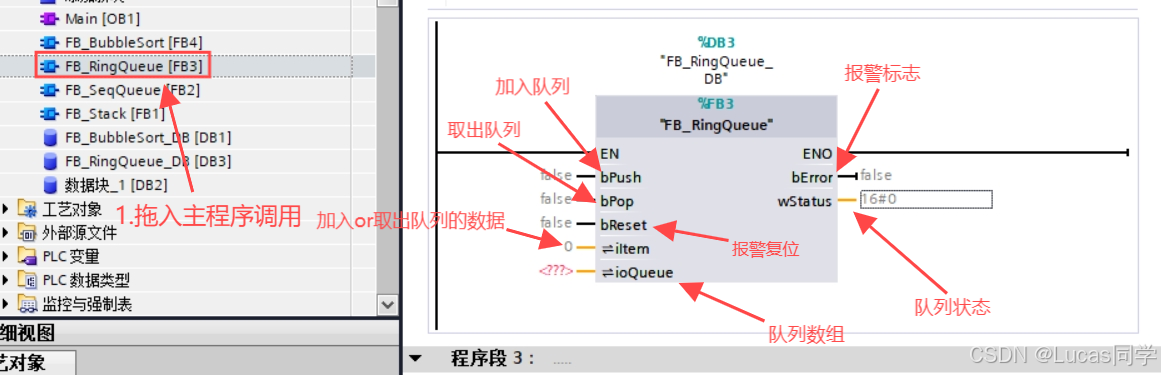

2.将功能块调用，并按照下图中填入相应参数

2.SCL代码

代码为.scl文件，使用方法：将代码复制到文本文档中.txt，将文件类型改为.scl，完成后在博途添加外部文件，选择从源生成块即可生成FB。

FUNCTION_BLOCK "FB_RingQueue"

{ S7_Optimized_Access := 'TRUE' }
VERSION : 0.1
VAR_INPUT
  bPush : Bool;//入队
  bPop : Bool;//出队
  bReset : Bool;//复位
END_VAR

VAR_OUTPUT
  bError : Bool;//故障状态
  wStatus : Word;//故障代码
END_VAR

VAR_IN_OUT
  iItem : Int;//入队或出队的元素
  ioQueue : Array[0..10] OF Int;//队列空间
END_VAR
VAR

  statQueueIndex : DInt;
  bPush_ek_1 : Bool;//入队上一时刻状态
  bPop_ek_1 : Bool;//出队上一时刻状态
  bReset_ek_1 : Bool;//复位上一时刻状态
END_VAR

VAR_TEMP
  tempQueueSize : Word;//已经使用的队列空间
  tempCount : DInt;


END_VAR

VAR CONSTANT
  QUEUE_FULL : Word := 16#8A04;//队列已满;
  QUEUE_EMPTY : Word := 16#8A05;//队列已空;
END_VAR


BEGIN
	//循环队列功能块
	//Lucas
	//2024-11-5

	//设置堆栈长度
	REGION QueueSize
	    #tempQueueSize := 11;
	END_REGION

	//入队
	REGION #bPush
	    IF #bPush_ek_1 = FALSE & #bPush = TRUE THEN
	        #ioQueue[#statQueueIndex] := #iItem;
	        #statQueueIndex += 1;
	        IF #statQueueIndex > #tempQueueSize - 1 THEN
	            #statQueueIndex := 0;
	        END_IF;
	    END_IF;
	    #bPush_ek_1 := #bPush;
	END_REGION

	//出队
	REGION #bPop
	    IF #bPop_ek_1=FALSE & #bPop = TRUE THEN
	        IF #statQueueIndex=0 THEN
	            #bError := true;
	            #wStatus := #QUEUE_EMPTY;
	            RETURN;
	        ELSE
	            #iItem := #ioQueue[0];
	            FOR #tempCount := 0 TO #statQueueIndex - 2 DO
	                #ioQueue[#tempCount] := #ioQueue[#tempCount + 1];
	            END_FOR;
	            #statQueueIndex -= 1;
	            #ioQueue[#statQueueIndex + 1] := 0;
	        END_IF;
	    END_IF;
	    #bPop_ek_1 := #bPop;
	END_REGION

	REGION Reste
	    IF #bReset_ek_1 = false & #bReset = TRUE THEN
	        #bError := 0;
	        #wStatus := 0;
	    END_IF;
	    #bReset_ek_1 := #bReset;
	END_REGION
END_FUNCTION_BLOCK

 顺序队列

1.使用方法

顺序队列的使用方法和循环队列的使用方法一致，请参考循环队列使用方法

2.顺序队列与循环队列区别

顺序队列数组会被添加满，例：11个数据的数组，我添加数据11次，他就不能添加数据了，必须取出才能继续添加

而循环队列不会被加满，当数据加到对应数组的长度后，再次添加队列会从数组的第一个开始添加

3.SCL代码

代码为.scl文件，使用方法：将代码复制到文本文档中.txt，将文件类型改为.scl，完成后在博途添加外部文件，选择从源生成块即可生成FB。

FUNCTION_BLOCK "FB_SeqQueue"

{ S7_Optimized_Access := 'TRUE' }
VERSION : 0.1
VAR_INPUT
  bPush : Bool;//入队
  bPop : Bool;//出队
  bReset : Bool;//复位
END_VAR

VAR_OUTPUT
  bError : Bool;//故障状态
  wStatus : Word;//故障代码
END_VAR

VAR_IN_OUT
  iItem : Int;//入队或出队的元素
  ioQueue : Array[0..10] OF Int;//队列空间
END_VAR

VAR
  statQueueIndex : DInt;//指针
  bPush_ek_1 : Bool;//入队上一时刻状态
  bPop_ek_1 : Bool;//出队上一时刻状态
  bReset_ek_1 : Bool;//复位上一时刻状态
END_VAR

VAR_TEMP
  tempQueueSize : Word;//已经使用的队列空间
  tempCount : DInt;
END_VAR

VAR CONSTANT
   QUEUE_FULL : Word := 16#8A04;//队列已满;
   QUEUE_EMPTY : Word := 16#8A05;//队列已空;
END_VAR


BEGIN
	//顺序队列
	//Lucas
	//2024-11-5


	//设置堆栈长度
	REGION QueueSize
	    #tempQueueSize := 11;
	END_REGION

	//入队
	REGION #bPush
	    IF #bPush_ek_1=FALSE & #bPush=TRUE THEN
	        IF #statQueueIndex >= #tempQueueSize THEN
	            #bError := true;
	            #wStatus := #QUEUE_FULL;
	            RETURN;
	        END_IF;
	        #ioQueue[#statQueueIndex] := #iItem;
	        #statQueueIndex += 1;
	    END_IF;
	    #bPush_ek_1 := #bPush;
	END_REGION

	//出队
	REGION bPop
	    IF #bPop_ek_1=FALSE & #bPop=true THEN
	        IF #statQueueIndex=0 THEN
	            #bError := true;
	            #wStatus := #QUEUE_EMPTY;
	            RETURN;
	        ELSE
	            #iItem := #ioQueue[0];
	            FOR #tempCount := 0 TO #statQueueIndex - 2 DO
	                #ioQueue[#tempCount] := #ioQueue[#tempCount + 1];
	            END_FOR;
	            #statQueueIndex -= 1;
	            #ioQueue[#statQueueIndex + 1] := 0;
	        END_IF;
	    END_IF;
	    #bPop_ek_1 := #bPop;
	END_REGION

	//复位
	REGION Reste
	    IF #bReset_ek_1=false & #bReset=TRUE THEN
	        #bError := 0;
	        #wStatus := 0;
	    END_IF;
	    #bReset_ek_1 := #bReset;
	END_REGION






END_FUNCTION_BLOCK
