导轨钳制器工作原理图

 1 概述

A、导轨钳制器是安装在直线导轨的滑块上的制动装置，或者说是和滑块一体设计的移动钳制装置；
B、导轨钳制器是手动锁紧的，当运动部件停留在某个特定的位置后，操作人员才能对钳制器实行手动锁紧动作，同时在运动部件进行下一次移动前，必须手动打开钳制器，否则就会拉伤导轨或引起电机过载；
C、起作用是加强运动部件在任意工作位置的固定刚性，减小工作过程中冲击力对驱动电机的反向伤害，同时也保证工作的质量(例如加工精度、定位精度等)；
D、其工作原理就是通过手动锁紧装置将移动滑块锁死在直线导轨上，不让移动部件与导轨产生位移，这种机械式的结构并不是一种很好的选择，尤其是相对一些重载的工作场合，往往容易对直线导轨产生较大的不可逆性损坏，从而让直线导轨失去原有的移动精度。

2 用途

A、降低制造成本，因为如果不借助这种专门的钳制器的话，就需要加大驱动电机的功率选择，而且对丝杆的驱动和锁止刚性也会有更高的要求，所以很多企业为了减少这块的成本投入，于是就选择了这种钳制器；
B、设备实际工作需要，有的运行设备有某些特殊的应用，他们对移动部件的固定需要特别的稳定性，单纯的电机锁止可能无法满足其使用的要求，所以不得不采用这种结构。同时它需要人工的过程干预，如果人为有操作失误的地方，那对直线导轨和电机产生的伤害将存在不可逆的可能，所以是存在一定的误操作可能性的。

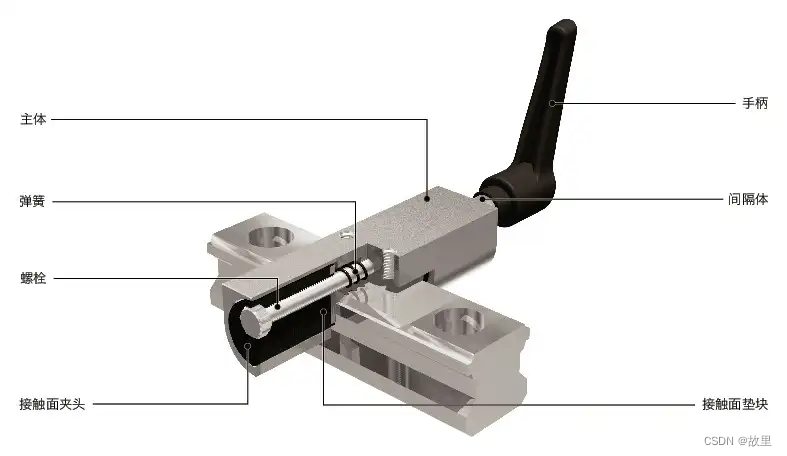

3 工作原理图

如下所示：

导轨钳制器安装注意事项：
1）导轨钳制器设计小巧，可以安装在一般为空余空间是两个线轨滑座之间。
2）在出厂是钳制机构之间是有垫块的，除了做安装之外，垫块是不能取出来的。
