题目:由四个路由器、两台PC端构成的网络布局,实现全网通并基于192.168.1.0/24机型合理划分。

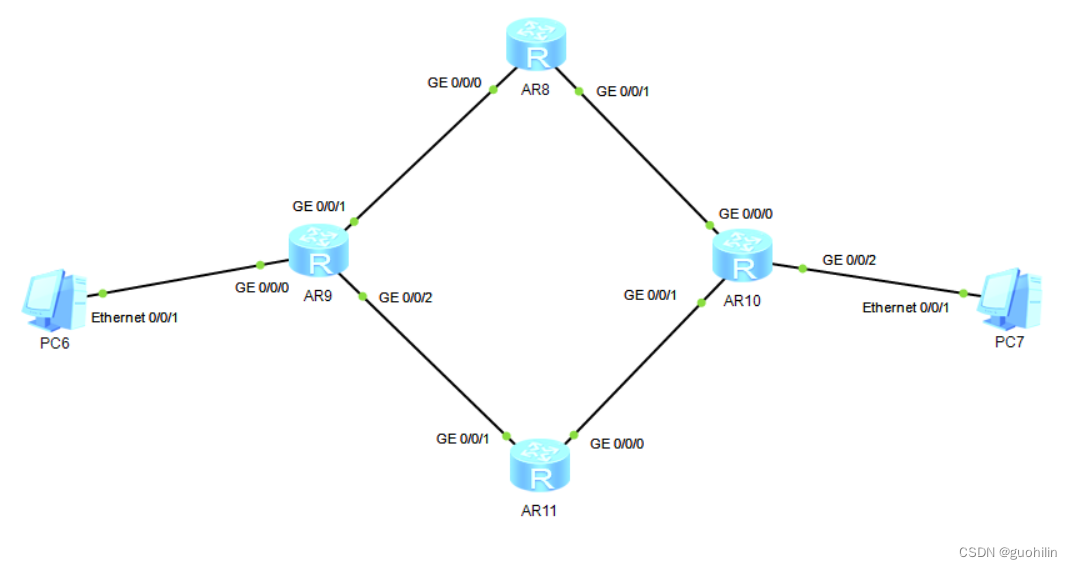

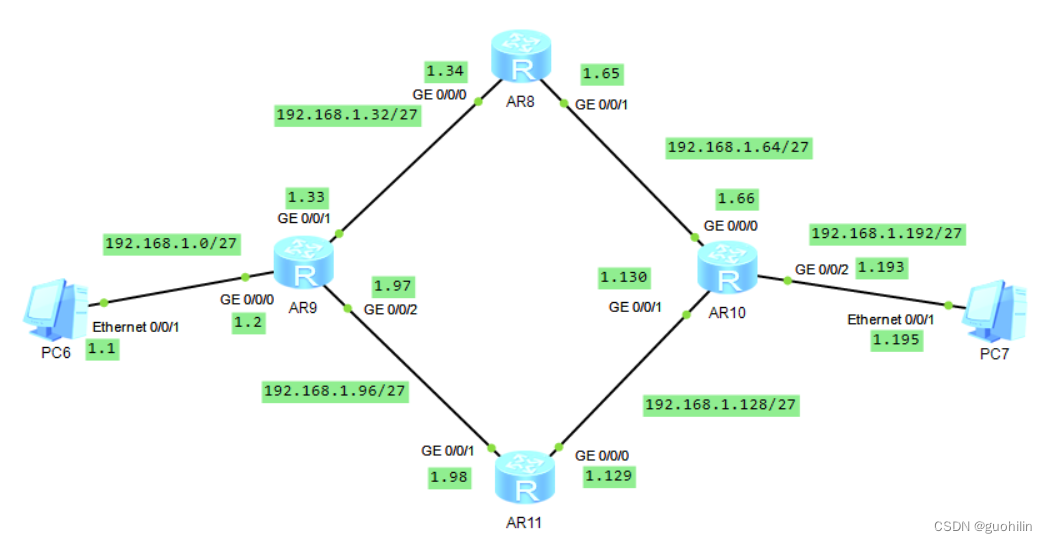

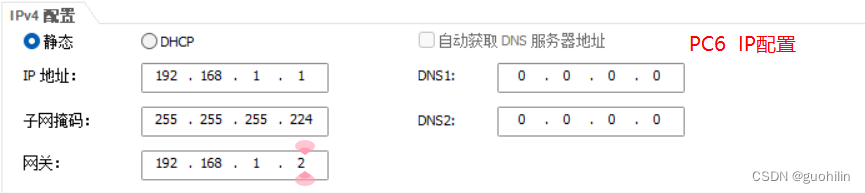

由图我们可以知道该网络拥有6个广播域,那我们就需要对192.168.1.0/24网段划分成6 个新网段分别是192.168.1.0/27、192.168.1.32/27、192.168.1.64/27、192.168.1.96/27、192.168.1.128/27、192.168.192/27。我们可以将划分的子网段标记在图中以便自己分配IP地址,并给两个PC端分配IP地址。

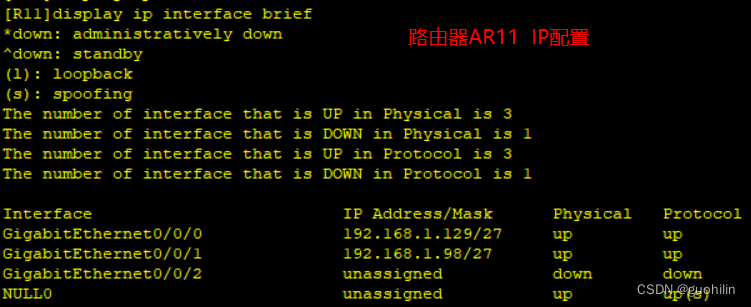

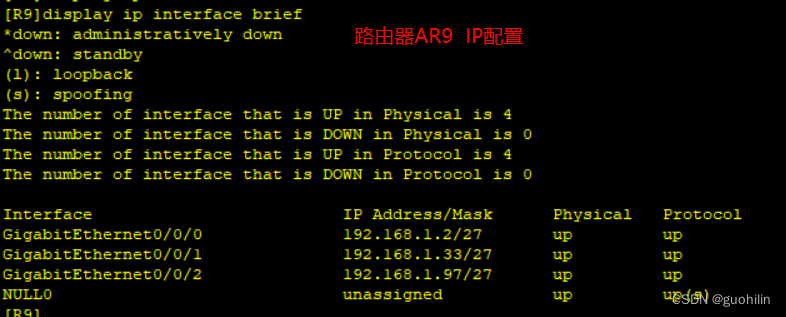

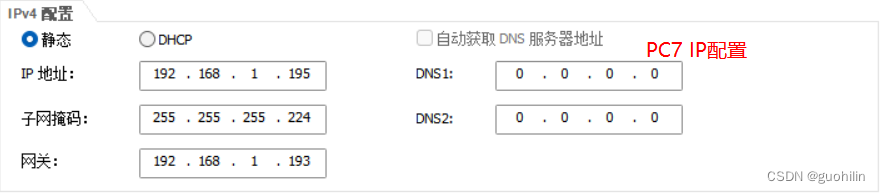

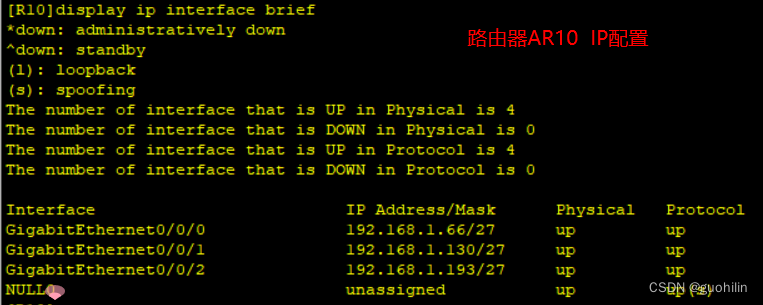

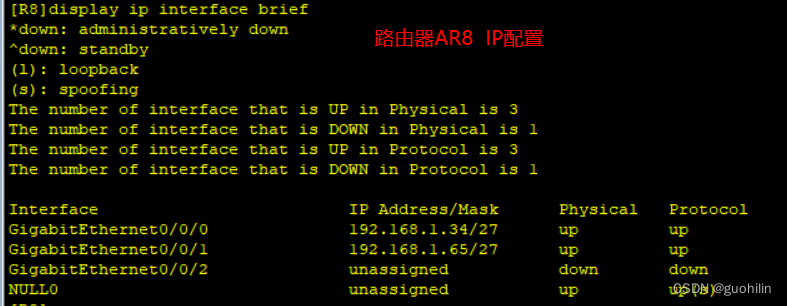

现在对每个接口进行IP配置

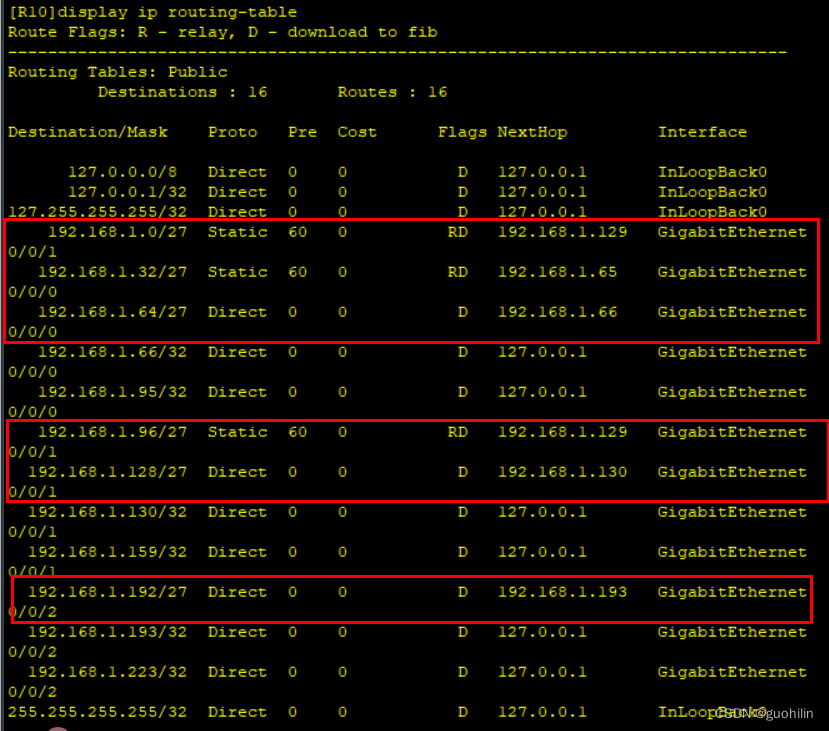

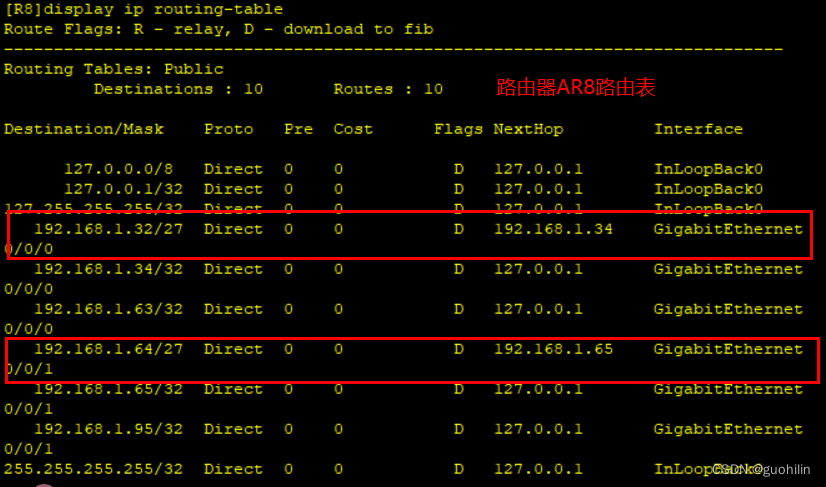

全网通我们可以理解为让每一个路由器都拥有全网所有的路由条目,那我们现在需要查看每个路由器所拥有的的路由条目(使用dispay ip routing-table命令查询路由表),并将差的路由条目进行补全(使用“ip route-static 目标网段 NextHop”设置静态路由 )。
怎么确定NextHop即“下一跳”呢?我们可以通过查看目标网段的方向和查看我们所找的点是否能够到达,那接下来就需要补全四个路由器的路由条目了

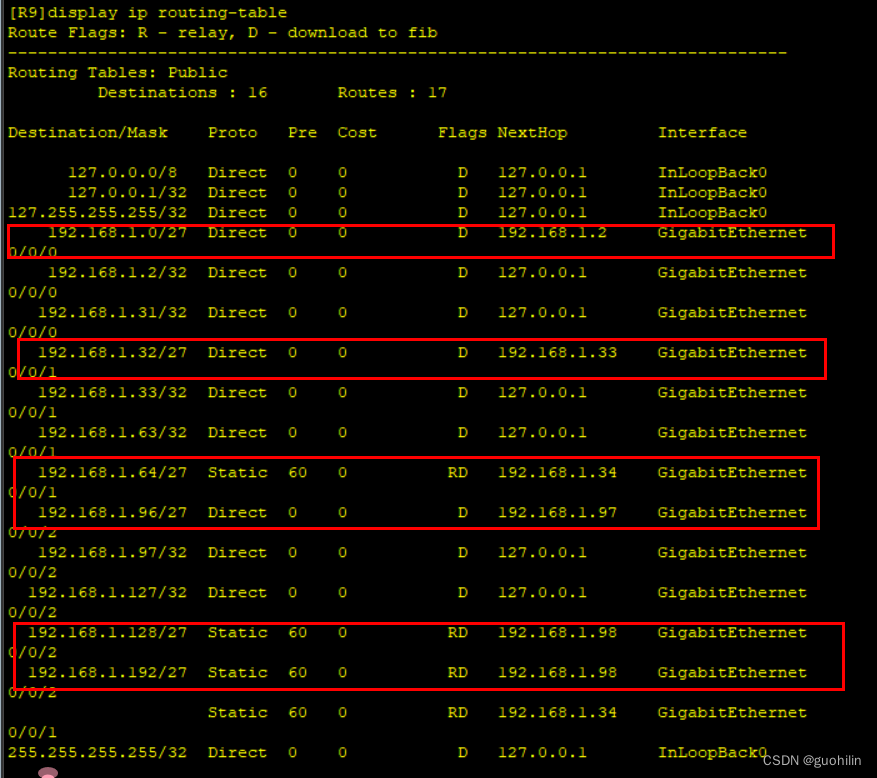

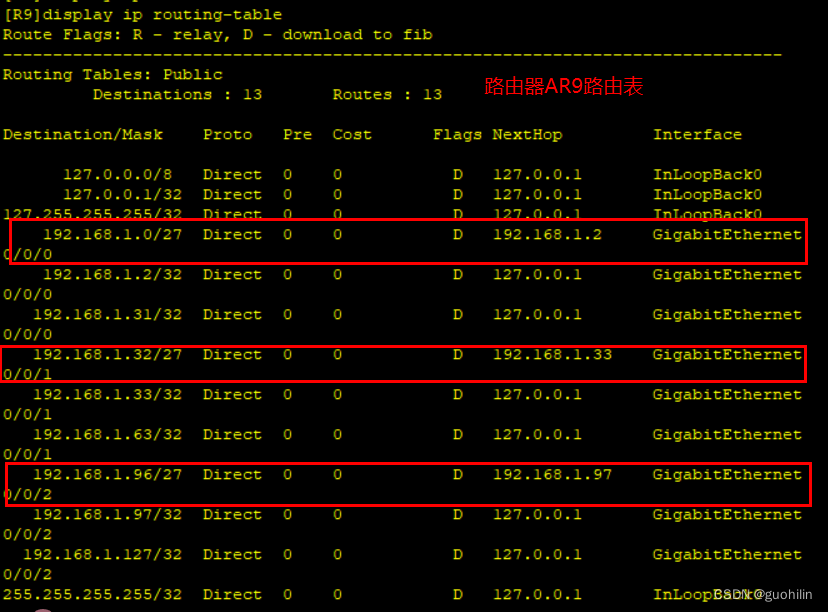

通过查询路由器AR9我们可以看到该路由器与192.168.1.64/27、192.168.1.128、27、192.168.1.192/27网段并不连通,那我们就需要对其设置静态路由

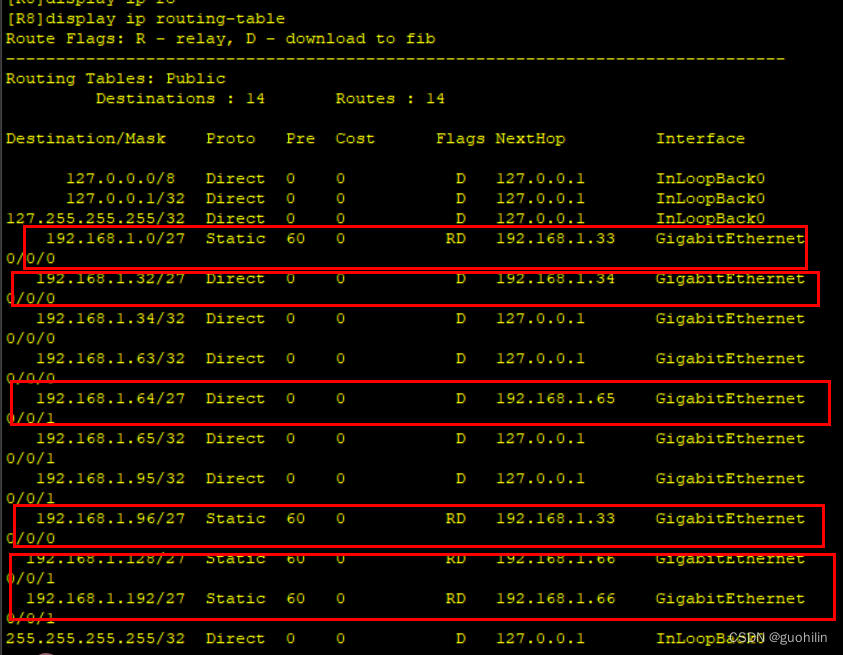

通过查询路由器AR8我们可以看到该路由器与192.168.1.0/27、192.168.1.96/27、192.168.1.128/27、192.168.1.192/27网段并不连通,那我们就需要对其设置静态路由

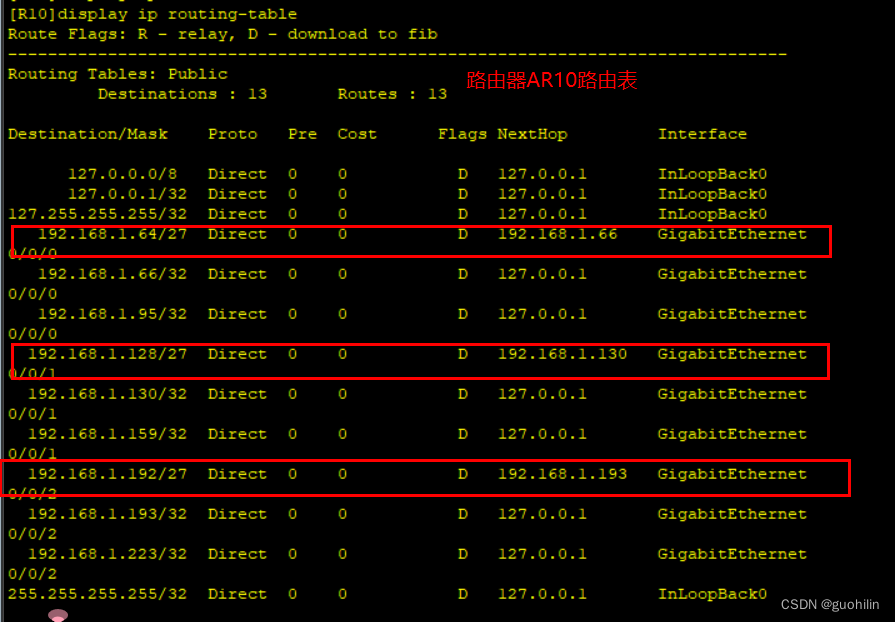

通过查询路由器AR10我们可以看到该路由器与192.168.1.0/27、192.168.1.96/27、192.168.1.32/27网段并不连通,那我们就需要对其设置静态路由
通过查询路由器AR11我们可以看到该路由器与192.168.1.0/27、192.168.1.64/27、192.168.1.32/27、192.168.1.192/27网段并不连通,那我们就需要对其设置静态路由
所有路由条目均已设置完成现在让我们一起来测试一下吧
PC6可以ping通PC7,说明配置成功!!!
