项目任务

1. 触摸屏第一个子页可以单独控制每一路开关的小灯

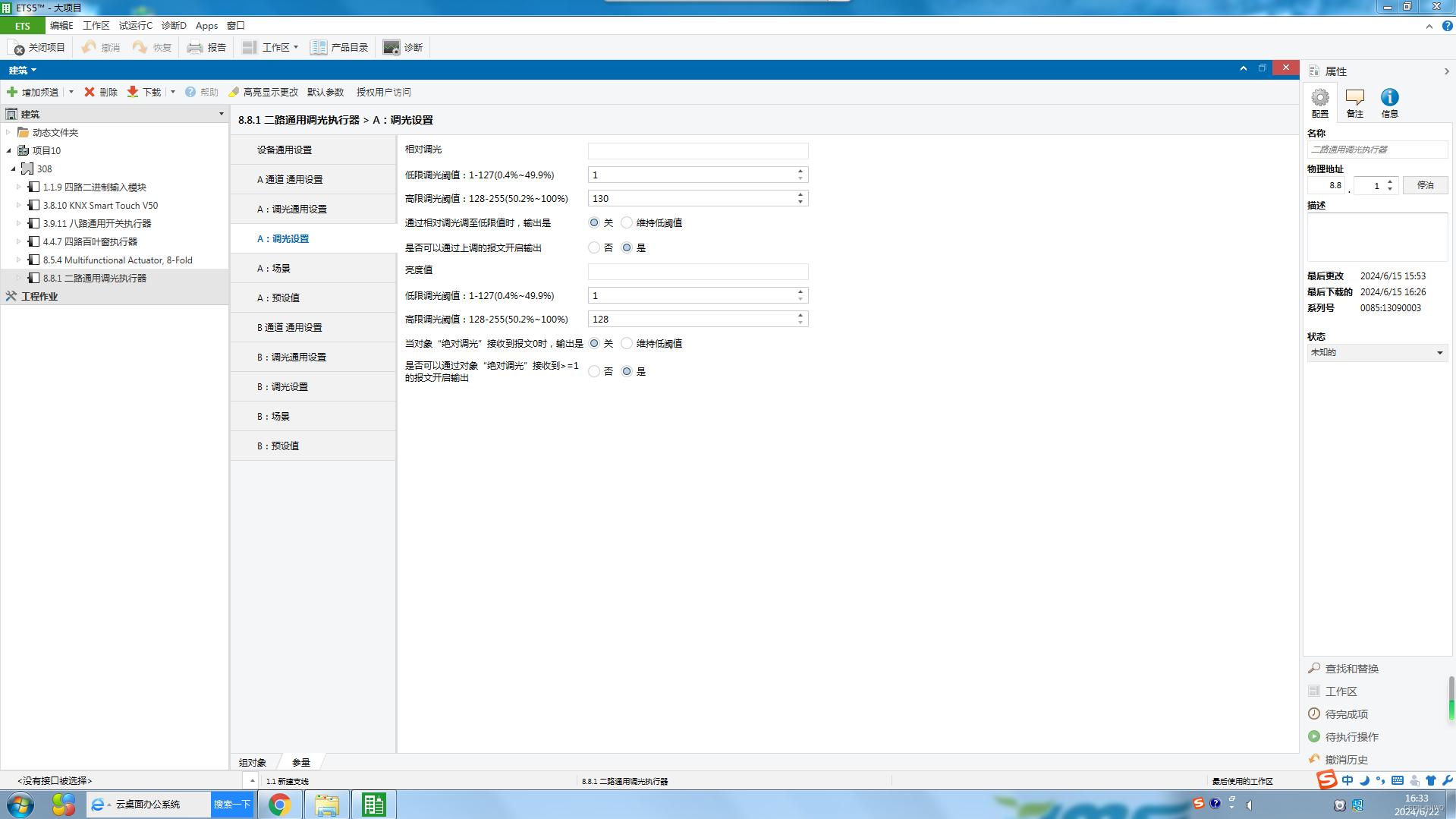

2. 触摸屏第二个子页控制两路调光模块，长按进入百分比调光

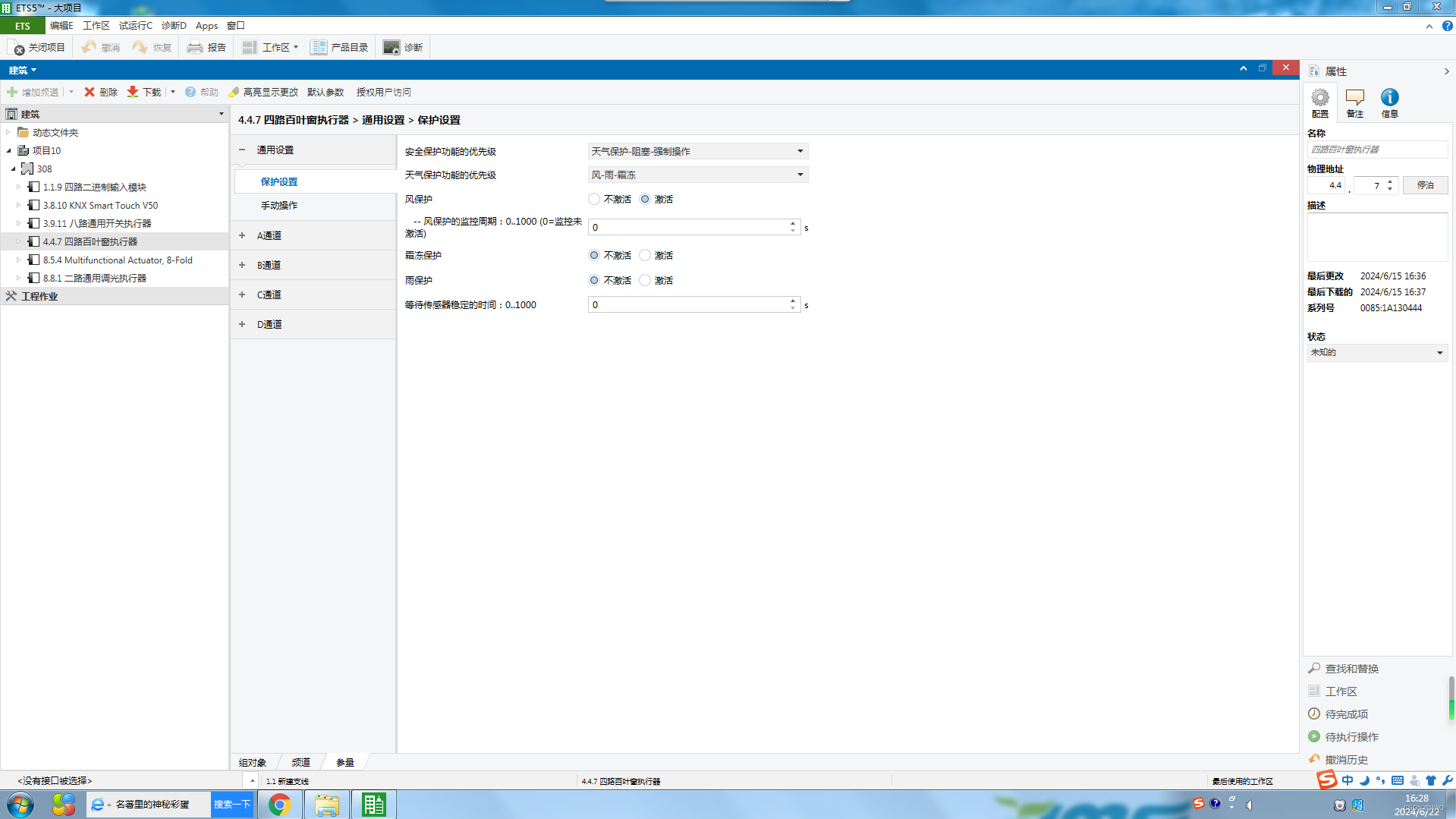

3. 触摸屏第三个子页控制窗帘电机模块，可以拖动进度条对窗帘高度和角度进行控制

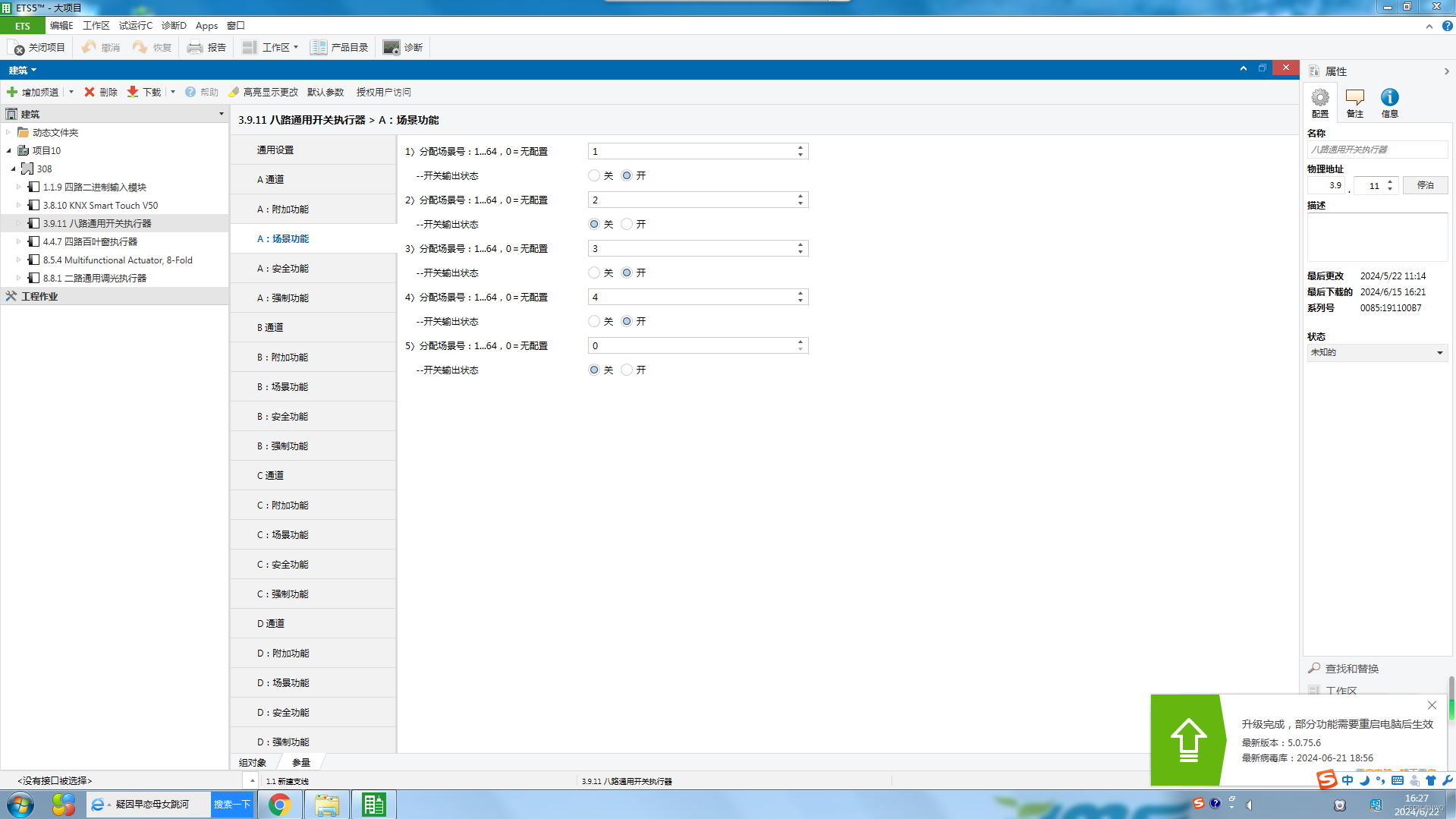

4. 触摸屏第四个子页进行场景控制：

第一个场景：回家，打开八路对应开关，窗帘打开50%，调光亮度50%
第二个场景：休息，打开八路对应开关，窗帘打开100%，调光亮度0%
第三个场景：吃饭，打开八路对应开关，窗帘打开60%，调光亮度30%
第四个场景：外出，打开八路对应开关，窗帘打开30%，调光亮度0%

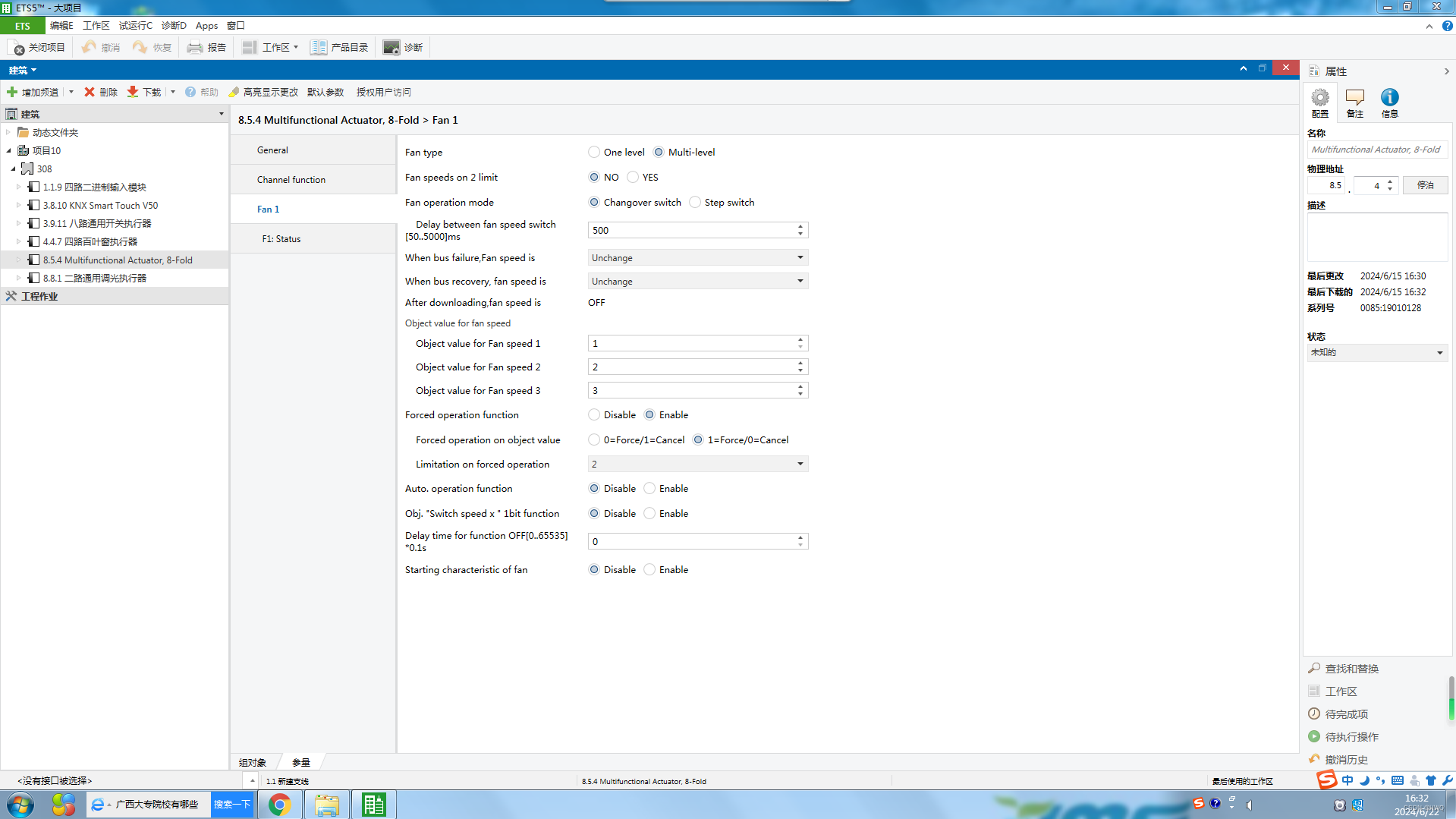

5. 触摸屏第五个子页控制风扇模块可以调节风速

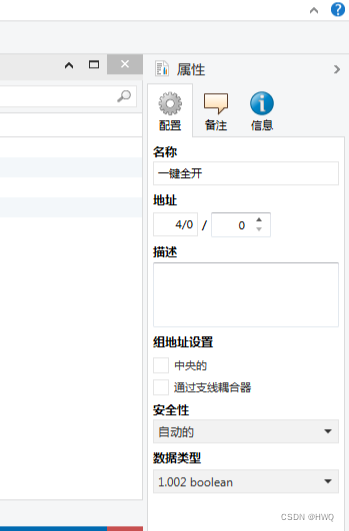

6. 2键面板左按键设置为强制功能，一键全开
7. 2键面板右按键设置为安全功能，一键全关

任务准备

一、KNX 标准协议

KNX成立于1999年5月，总部位于比利时布鲁赛尔，由欧洲三大总线协议EIB（欧洲安装总线）、BatiBus（国际俱乐部）和EHS（欧洲家用电器协会）合并成立KNX协会，提出了KNX协议。该协议以EIB为基础，兼顾了BatiBus和EHS的物理层规范，并吸收了BatiBus和EHS中配置模式等优点，提供了家庭、楼宇自动化的完整解决方案。

KNX协议标准：在 2003 年底，KNX 标准通过 CENELEC（电工标准化欧洲委员会）认证,作为的欧洲标准为家庭和建筑物电子系统,EN50090系列的一部分。KNX标准也通过CEN（EN13321-1媒体和协议和 EN13321-2 的 KNXnet/ IP）认证。2006 年底,KNX 通过世界标准(ISO/IEC 14543-3-1 to 7)认证。2013 年5月,KNX技术通过中国标准(GB/T 20965)的认证。在美国，KNX被认可，授权标准号是 ANSI/ASHRAE 135。

KNX协议标准优点：国际开放性标准、稳定性强、所有KNX都可以互联互通、安全性高、兼容性高、支持多种通信介质、拥有独一无二的与厂商无关的工程工具软件ETS。

KNX协议标准缺点：总线通信速率为9600bit/s，不适合高速通信场合，总线不适合音视频信号成本高。

二、KNX 总线技术

1、KNX 系统简介

KNX 总线是独立于制造商和应用领域的系统。通过所有的总线设备连接到 KNX 介质上 ( 这些介质包括双绞线、射频、电力线或 IP/Ethernet), 它们可以进行信息交换。总线设备可以是传感器也可以是执行器，用于控制楼宇管理装置如：照明 , 、遮光 / 百叶窗、保安系统、能源管理、供暖、通风、空调系统、信号和监控系统、服务界面及楼宇控制系统、远程控制、计量、视频 / 音频控制、大型家电等。所有这些功能通过一个统一的系统就可以进行控制、监视和发送信号，不需要额外的控制中心。

2、KNX 系统原理

鉴于KNX技术的灵活性，KNX 设施可以轻松适应用户环境的变化。目前可以使用四种解决方案，即1类双绞线（TP1）、无线电（射频传输介质）和以太网（IP），均可以部署 KNX。借助合适的网关，也可以在其它介质（例如光纤）上传输KNX报文。KNX 总线是将现有的三种总线技术——EIB（欧洲安装总线，也叫安装总线）、BatiBUS（如热装置、通风设备、空调等）和 EHS（欧洲家用系统，如白色家电、消费电子产品等）结合起来，形成新的 Konnex 总线标准。 KNX 总线的标准是 YCYM 2 x 2 x 0.8，传输速率为 9,600 bit/s 。

KNX 总线都是采用的是4芯0.8mm 铜线，4芯4色，即红、黑、黄、白四种颜色，配合KNX端子使用；其中红、黑为一组，黄、白为一组。其中红、黑线接KNX设备的红黑端子，红色为电源正极、黑色为电源负极。黄、白线KNX设备的黄白端子，黄色为正极、白色为负极。接线时需要把KNX/EIB总线每根双绞线的颜色与端子的颜色相对应。端子为左“-极”右“+极”。这四条线是用红黑端子和黄白端子分别接入，很容易接，按颜色接入即可。

3、KNX 系统清单

KNX电源模块、KNX开关模块、KNX窗帘模块、KNX风机模块、二进制模块、KNX触摸屏V50s

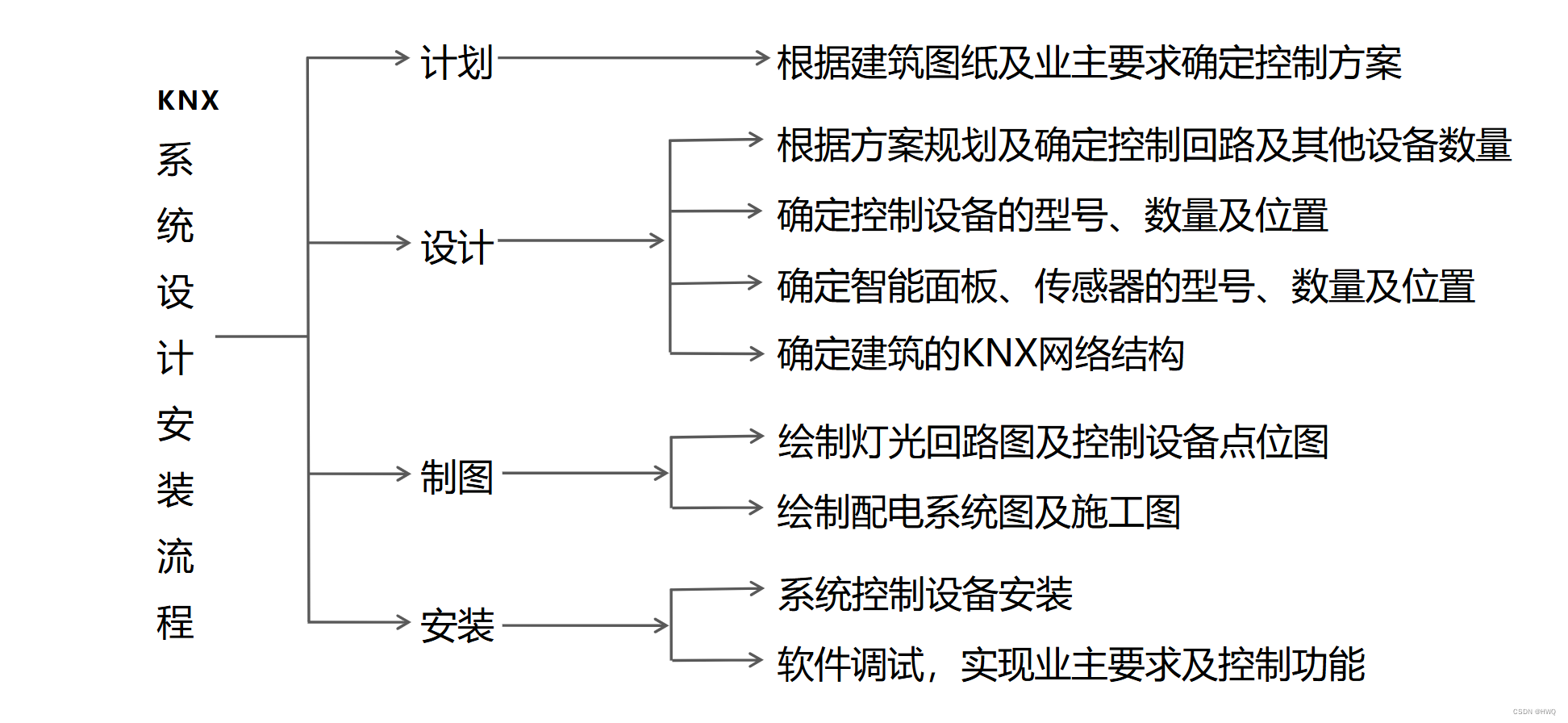

三、ETS简介

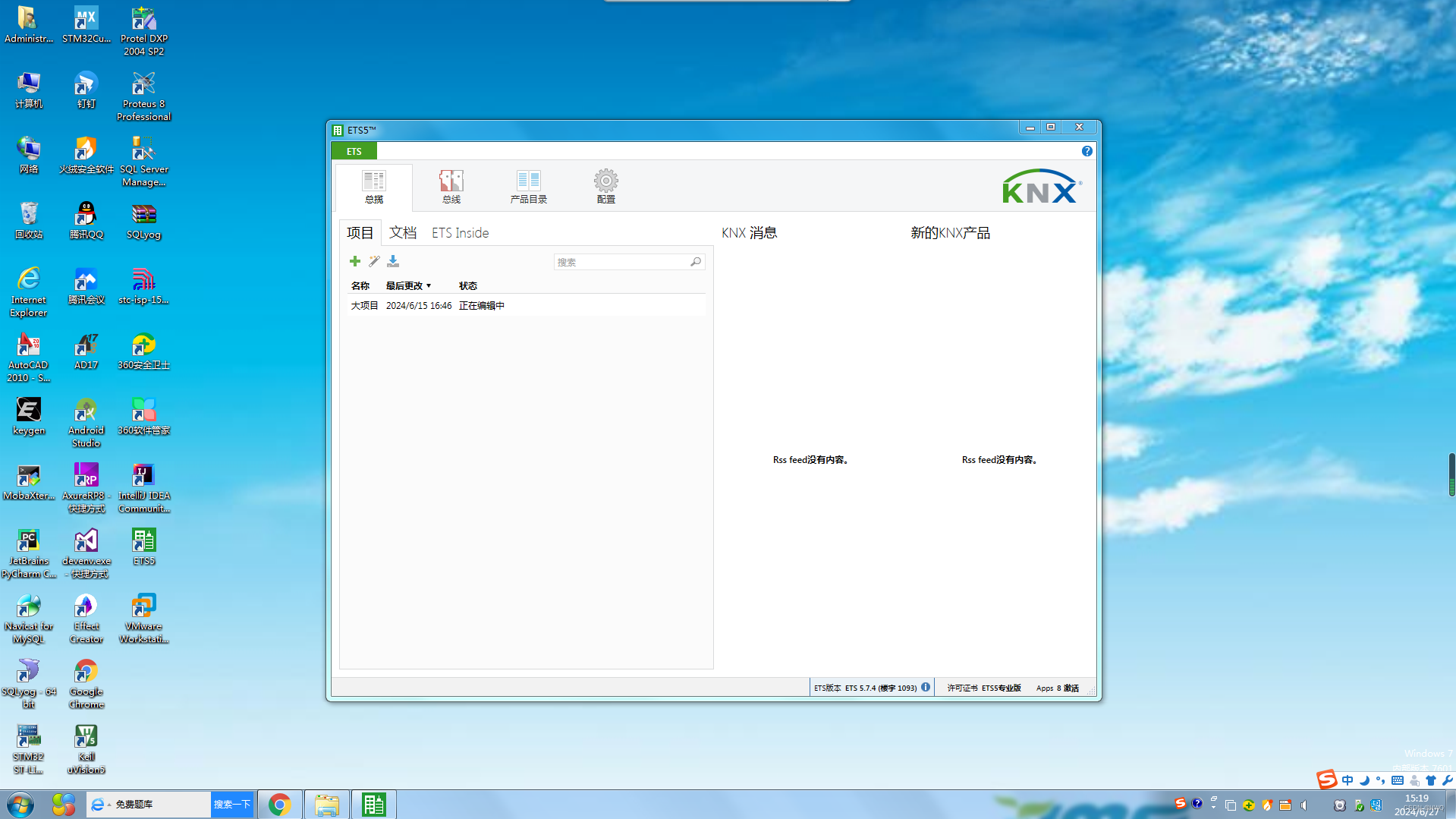

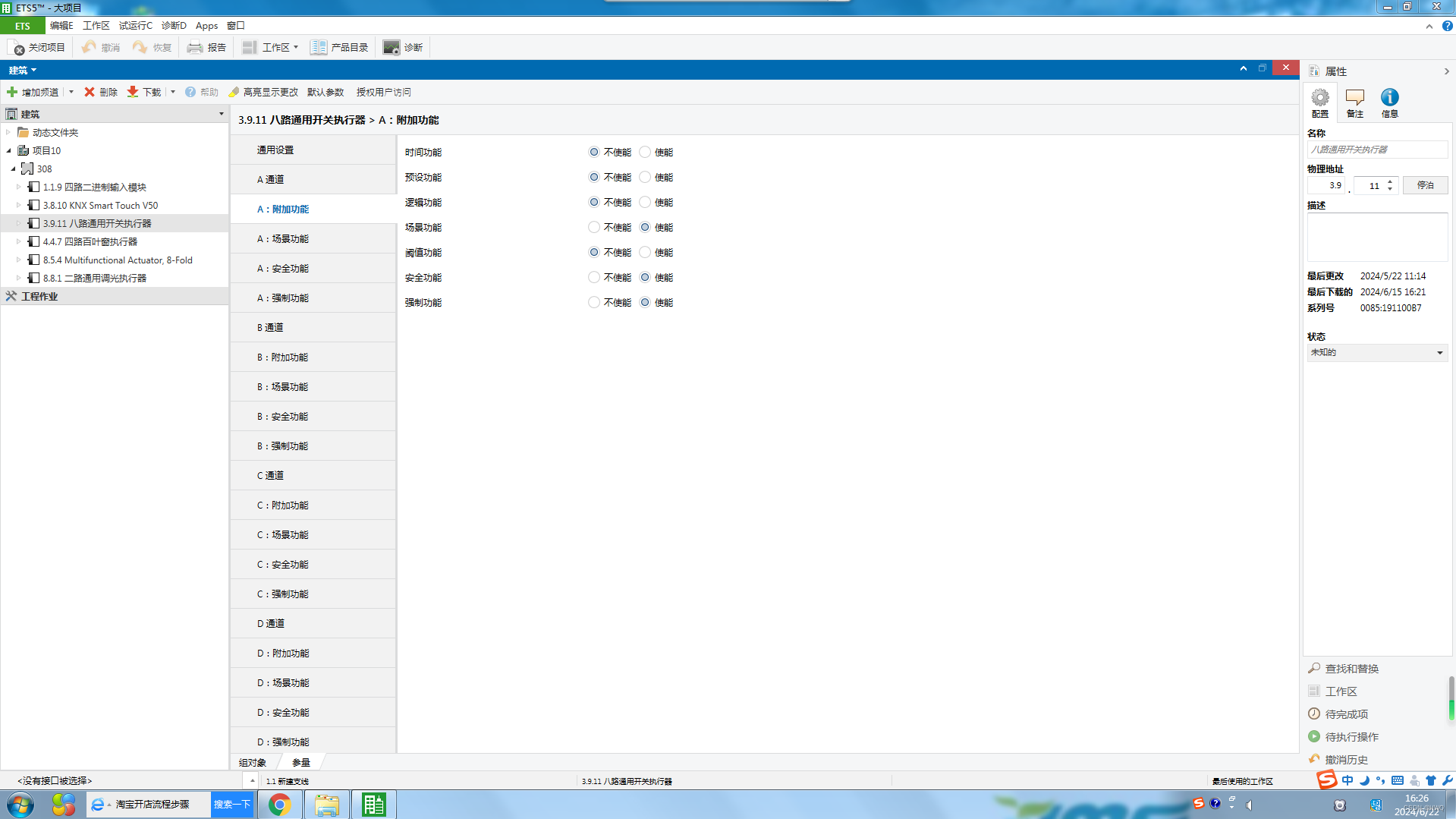

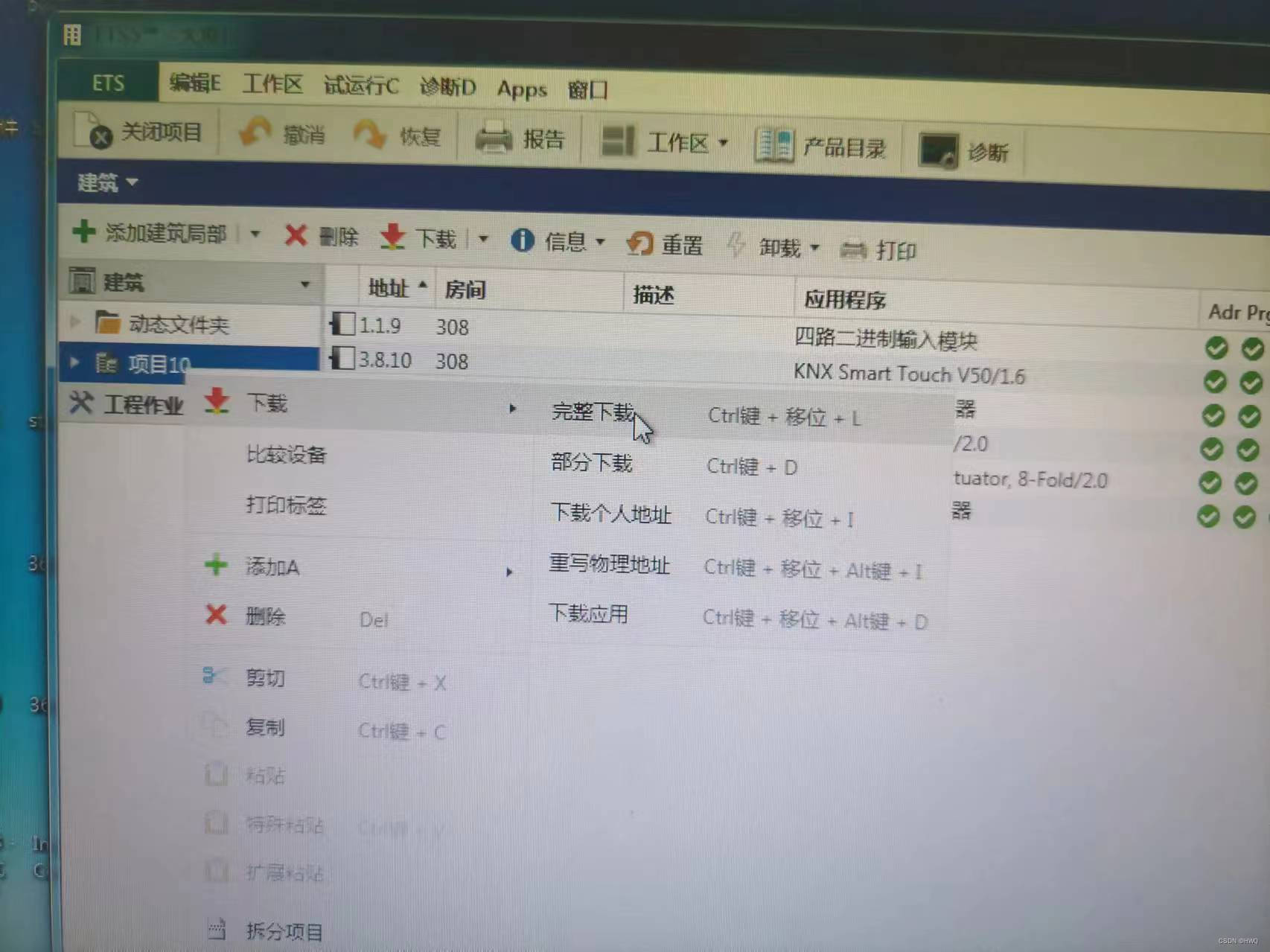

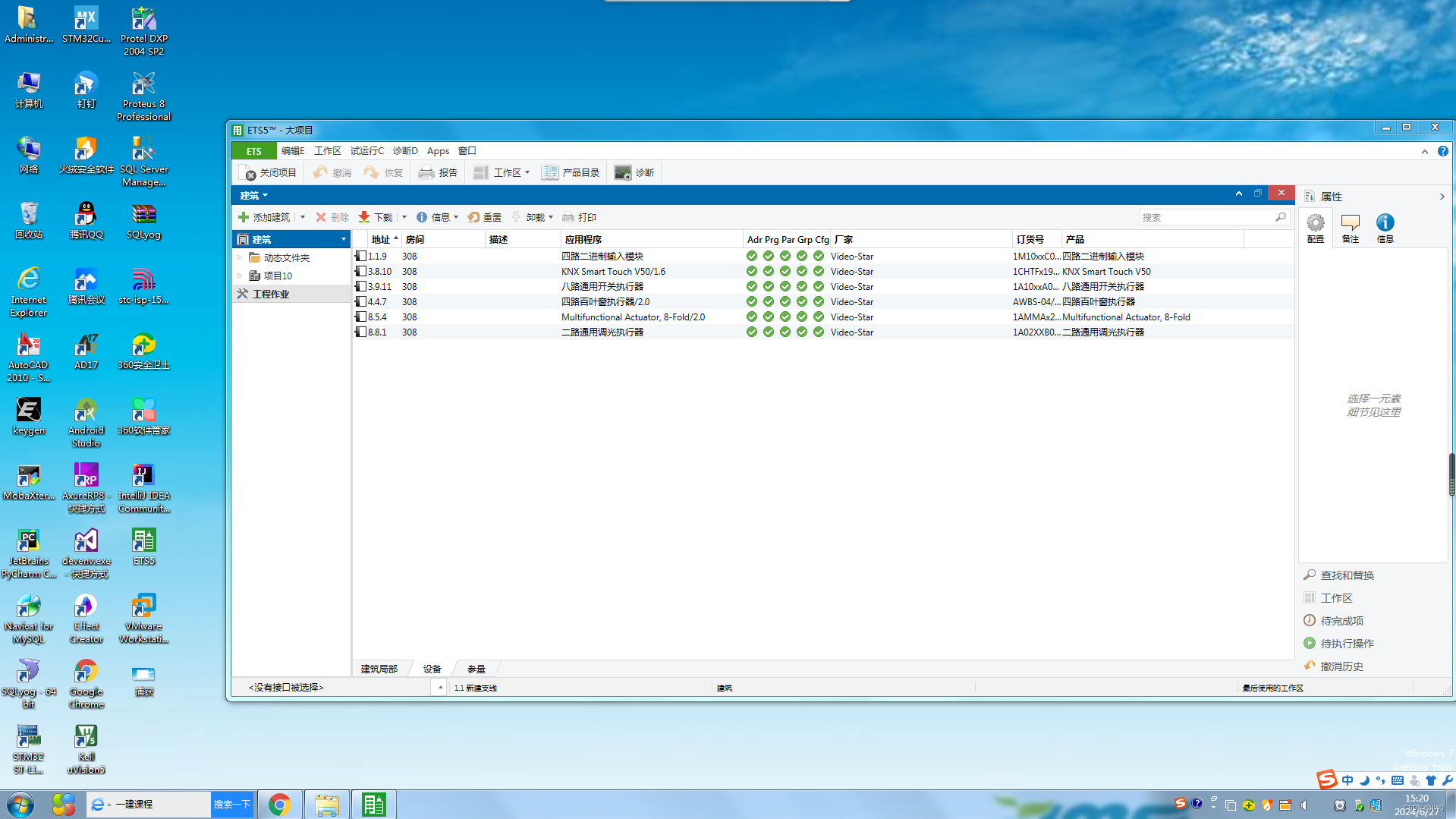

1、ETS软件介绍

ETS 的概念 ETS 是一套专供设计师及安装工程师用于KNX 系统的规划，设计及调试的软件。ETS 代表Engineering Tool Software （工程工具软件）。ETS ™是KNX 的注册商标。目前的版本为ETS5。虽然ETS5 是一套新开发的软件，但在开发过程中有特别注意让其接口和以往版本尽量相似。

系统需求原则上支持下列操作系统： 1. MS Windows 7/8 x64/x32 2. MS Windows Server 2008/2012 x64 细节及其它硬件规格需求可参考KNX 首页安装ETS ETS 仅能自KNX 在线商店下载(https://my.knx.org/en/shop.)下载后请解压缩，执行ETS5Setup.exe 以进行安装.

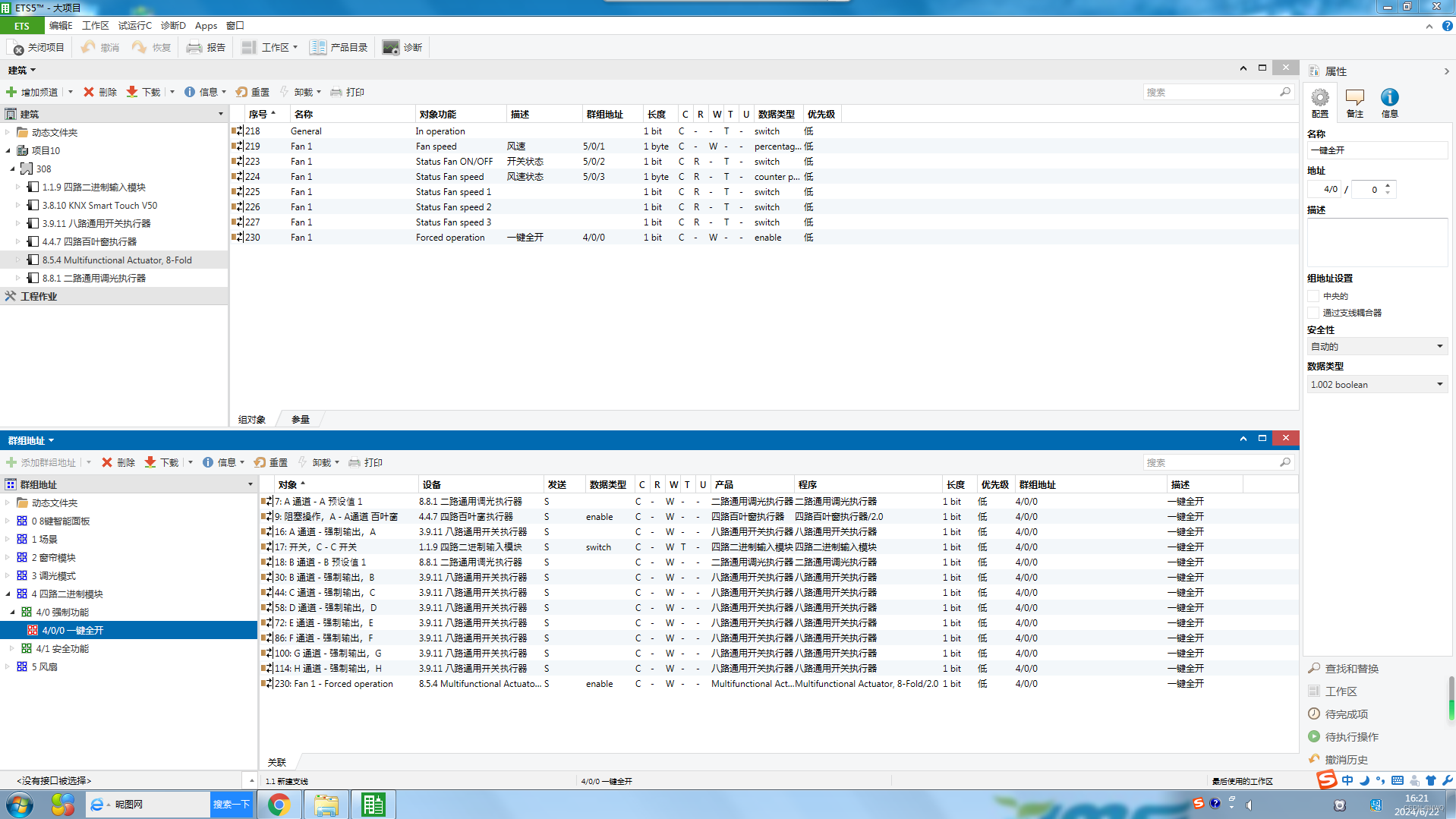

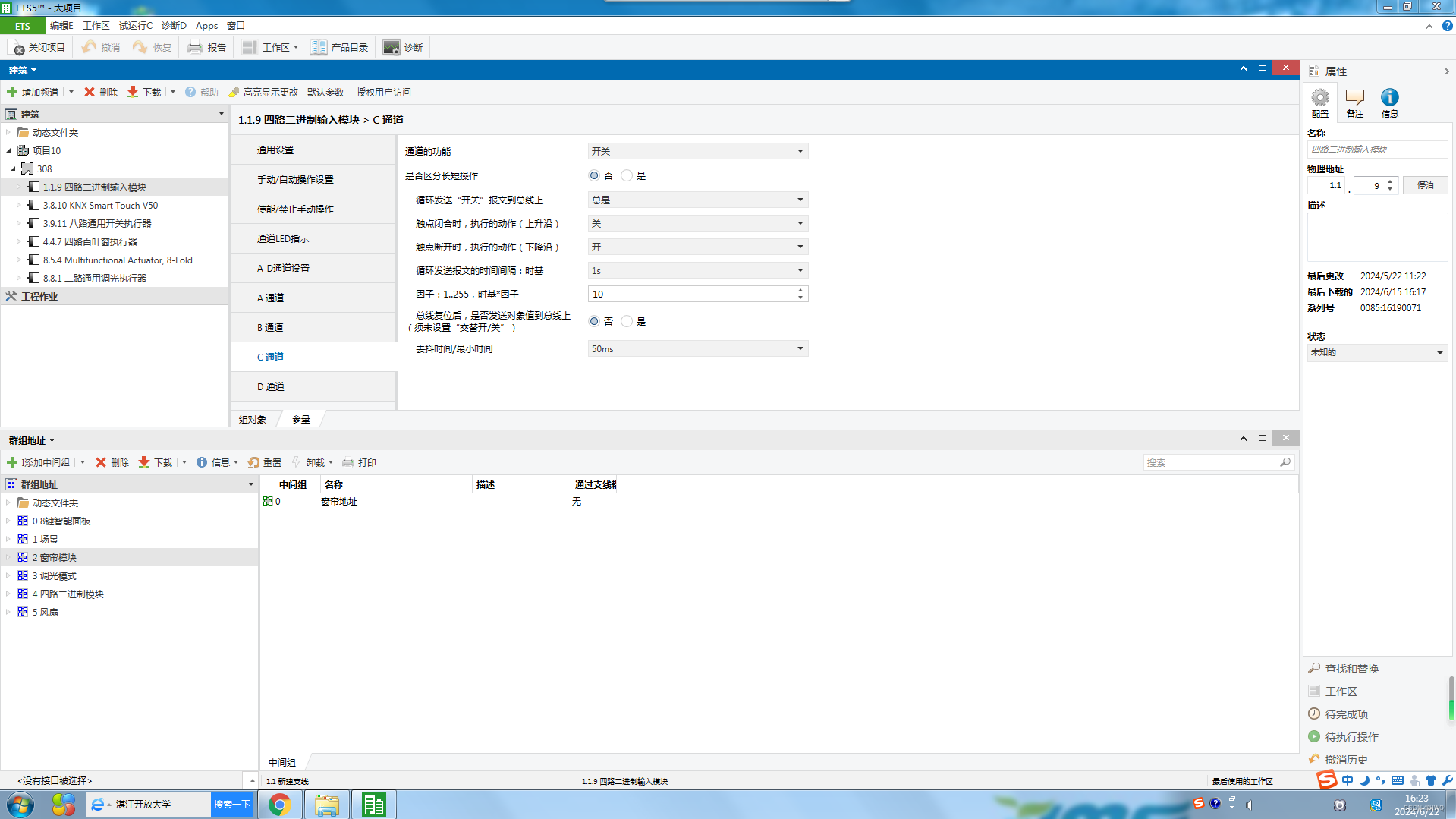

2、群组地址安装

通过分配几个群组地址，一个组对象可以有多重连接。如果组对象有传感器功能，那么第一个分配的组地址将用作报文中的目标地址（发送组地址）。如果你希望修改一个组地址作为发送组地址，你可以用鼠标右键在建筑窗口中修改，也就是在组对象的列表（右半边窗口）中修改。注意：有的传感器只允许一个组对象有一个组地址。能够分配到组对象的群组地址数量以及最大联合表的数量（每个产品分配组地址的数量）是根据具体产品而定的。在关联群组地址时，只能在同类型（1bit，4bit，等）的组对象之间用组地址创建连接。群组地址只接收与第一次分配对象类型一致的对象。
