0基础 | 数码管原理与驱动程序

技术干货贩卖机

于 2025-03-23 10:57:38 发布

阅读量362

点赞数 13

分类专栏： STM32基础-进阶学习入门级分析 | 电路工作原理文章标签：学习笔记 stm32 算法

本文链接：https://blog.csdn.net/2302_77523399/article/details/146453152

版权

STM32基础-进阶学习同时被 2 个专栏收录

14 篇文章

订阅专栏

入门级分析 | 电路工作原理

9 篇文章

订阅专栏

LED驱动控制专用电路芯片:TM1640

特点：工作稳定，成本低

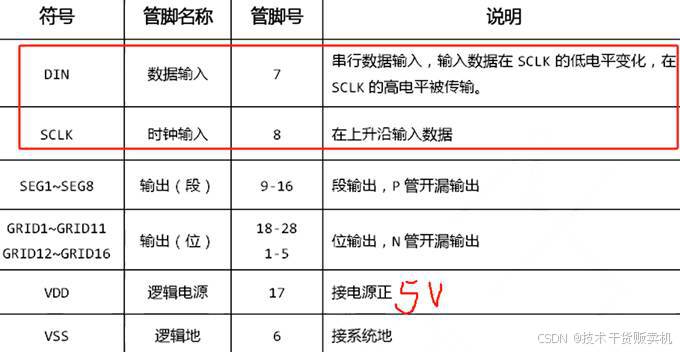

芯片引脚图

在芯片手册电气特性部分看电压与电流

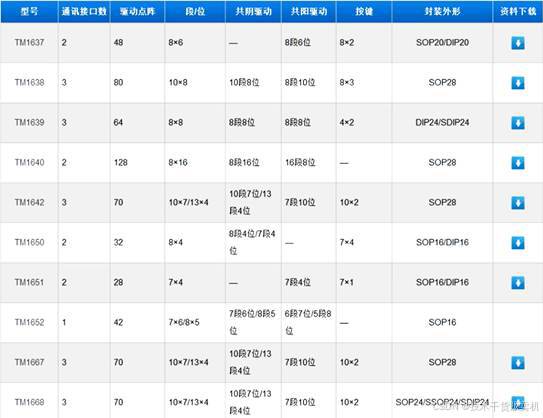

给出其它可以使用的芯片及介绍

数码管驱动方式

单片机直接驱动数码管，单片机上要编写复杂的程序，还要对数码管进行实时扫描，好处是这种方式可以让初学者理解编程，坏处是这种方式在项目开发时让单片机工作量增大，在其处理其他任务时就会中断数码管显示
用数码管专用驱动电路芯片，只需要单片机把显示内容传给它，驱动芯片自动刷新现实内容

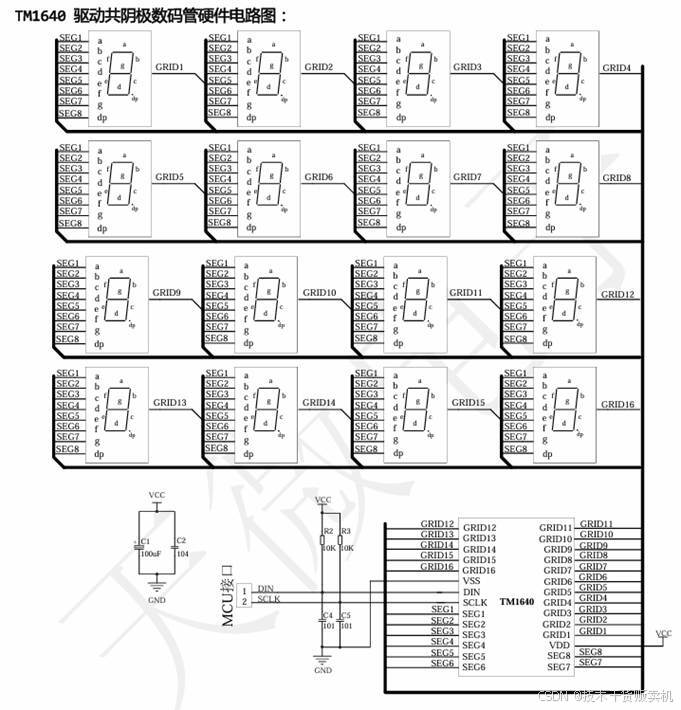

驱动共阴极数码管电路连接

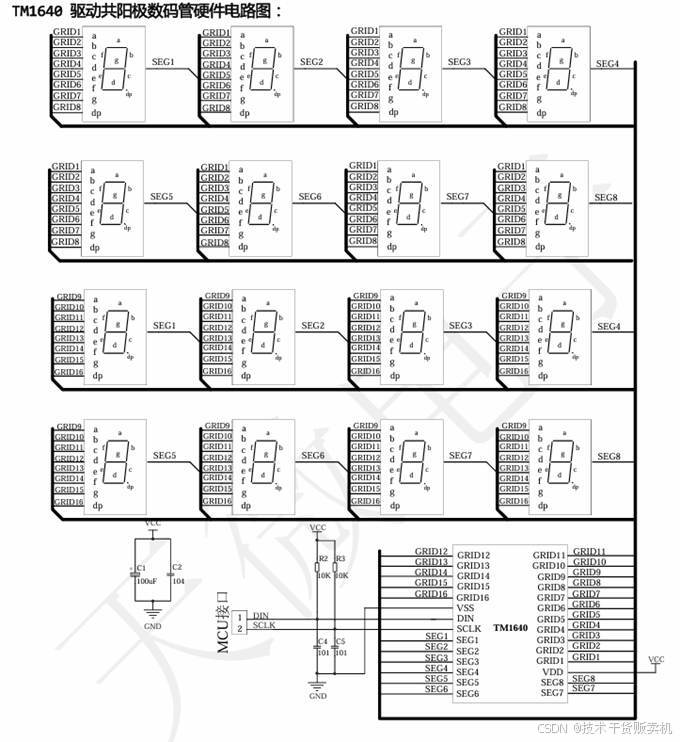

驱动共阳极数码管电路连接

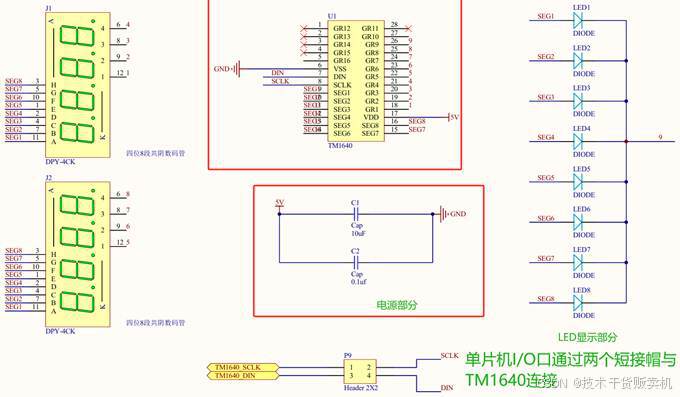

举例，数码管部分可以按以下电路连接方式

举例，数码管驱动代码（keil4）

%%头文件说明
#include "stm32f10x.h" //STM32Í·ÎÄ¼þ
#include "sys.h"
#include "delay.h"
#include "rtc.h"
#include "TM1640.h"
#include "buzzer.h"

%%主函数部分
int main (void){//Ö÷³ÌÐò
	u8 c=0x01;
	RCC_Configuration();
	RTC_Config();
	TM1640_Init();
	BUZZER_Init();
	BUZZER_BEEP1();
%%主循环部分
	while(1){
		if(RTC_Get()==0){
//			TM1640_display(0,rday/10);
//			TM1640_display(1,rday%10+10);
//			TM1640_display(2,rhour/10);
//			TM1640_display(3,rhour%10+10);
//			TM1640_display(4,rmin/10);
//			TM1640_display(5,rmin%10+10);
//			TM1640_display(6,rsec/10);
//			TM1640_display(7,rsec%10);

			TM1640_display(0,2);
			TM1640_display(1,0);
			TM1640_display(2,2);
			TM1640_display(3,15);
			TM1640_display(4,0);
			TM1640_display(5,13);
			TM1640_display(6,2);
			TM1640_display(7,3);
			TM1640_led(c);
		  BUZZER_BEEP1();
			c<<=1;
			if(c==0x00)c=0x01;
			delay_ms(500);
		}
	}
}
%%本代码加入了LED点亮以及蜂鸣器
