0基础 | USB转TTL下载器测试

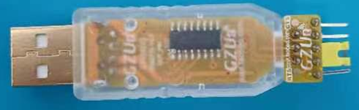

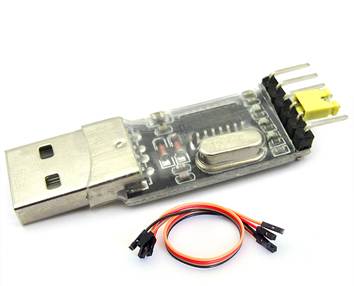

CH340 普通版本

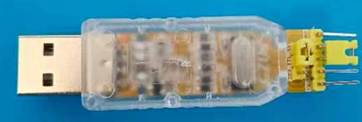

CH340G USB转TTL带外壳

下载器		目标板
5V/3.3V		VCC
TXD		TXD
RXD		RXD
GND		GND
目标板：单片机、传感器； 供电接口：5V/3.3V 若是目标板已经有单独供电，那也可以选择不接下载器的供电接口

自检测试：

软件快速线自检工具：

1. 短接下载器RXD和TXD后插上电脑

2. 打开快速线自检工具

3. 选择正确的端口号，点击开始即可

4.结果OK表示正常，NG表示异常

回环测试工具：

 1. 短接下载器RXD和TXD后插上电脑

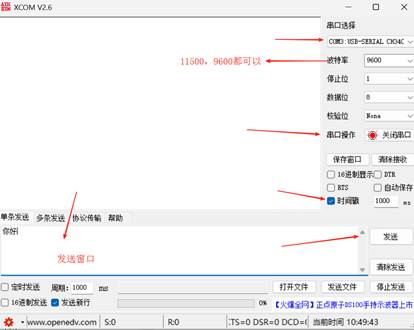

 2. 打开串口助手，按照如下设置



 3. 发送任意信息看能否正常回环接收到发送的信息。

注：串口选择可以在设备管理器-端口中看到

USB 转 TTL 进行自检测试主要有以下几个原因：

确保硬件连接正常

通过自检测试，可以检查 USB 转 TTL 模块与计算机或其他设备之间的 USB 连接是否稳固，以及 TTL 接口与目标设备（如单片机、嵌入式系统等）之间的连接是否正确。如果存在连接不良的情况，自检测试能够及时发现，避免在后续使用过程中出现数据传输不稳定或设备无法正常通信的问题。

验证芯片功能完好

自检测试可以对 USB 转 TTL 模块中的芯片进行功能检查，确保芯片能够正常工作。例如，检查芯片的时钟电路是否正常运行、内部寄存器是否能够正确读写、USB 接口和 TTL 接口的逻辑功能是否正常等。如果芯片存在故障，自检测试能够检测到并给出相应的提示，以便及时更换模块或进行维修。

检测波特率设置是否正确

USB 转 TTL 模块在进行数据传输时，需要与目标设备设置相同的波特率。自检测试可以帮助用户验证当前设置的波特率是否与目标设备匹配。如果波特率设置不正确，数据传输可能会出现错误或无法进行。通过自检测试，可以调整波特率设置，确保数据能够正确、稳定地传输。

排查软件驱动问题

自检测试还可以检查与 USB 转 TTL 模块相关的软件驱动是否安装正确且运行正常。如果驱动程序存在问题，可能会导致计算机无法识别模块或无法正常进行数据传输。通过自检测试，可以发现驱动程序的问题，并及时更新或修复，以保证模块与计算机之间的通信正常。

http://通过网盘分享的文件：USB转TTL 链接: https://pan.baidu.com/s/1jLSGzUXztaR83O1Y8XMs4Q?pwd=HHRR 提取码: HHRR --来自百度网盘超级会员v5的分享
