博图PLC—项目创建与仿真

软件版本:博图V16版本

软件特点:向下兼容,V15可识别V14的程序,V15识别不了V16的程序

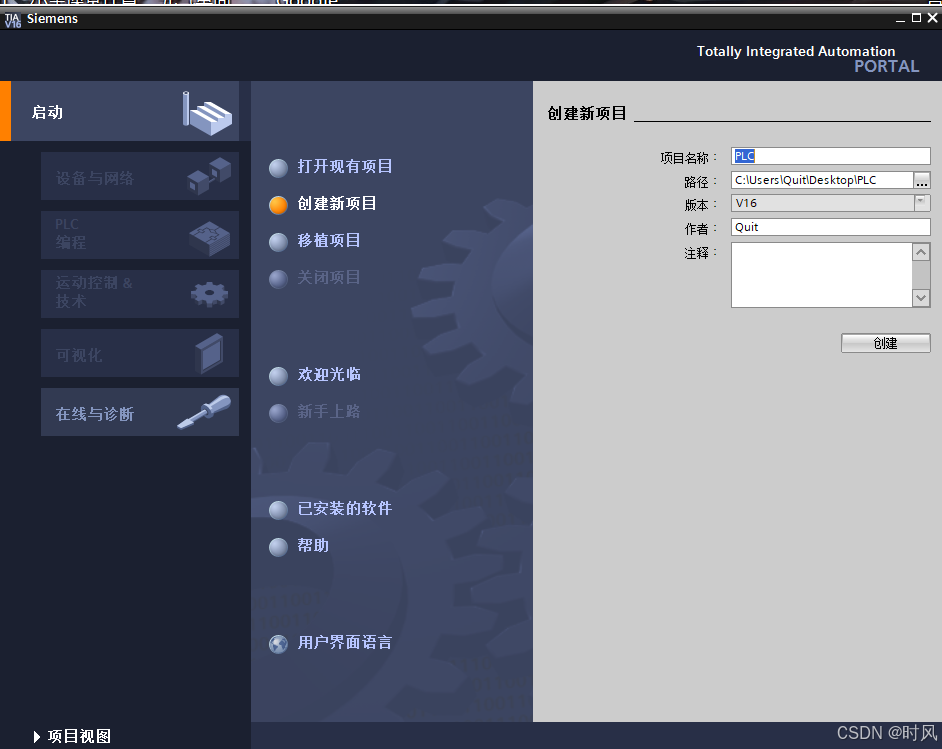

创建项目

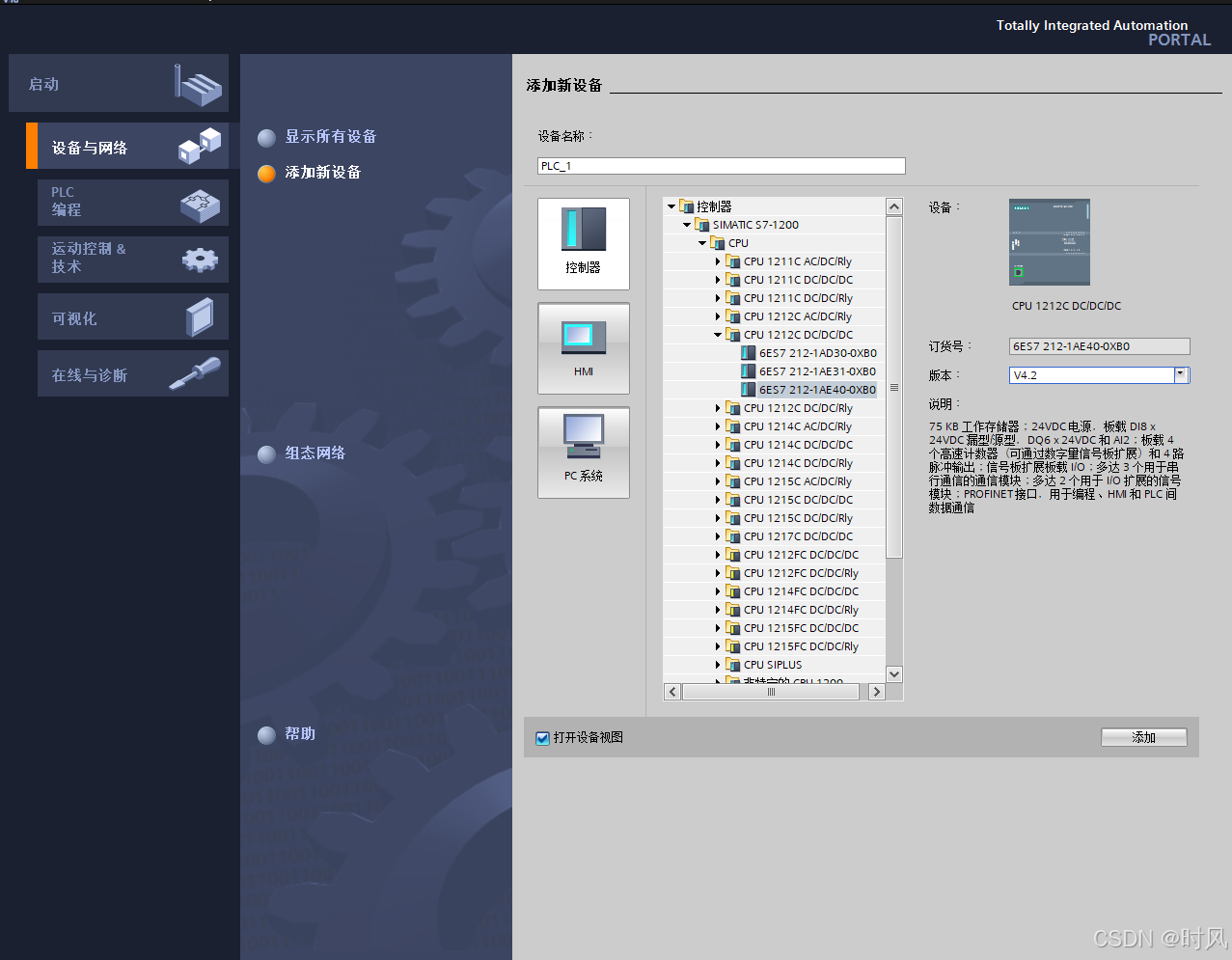

 选择CPU,选择版本(4.0以上版本才能仿真),点击添加

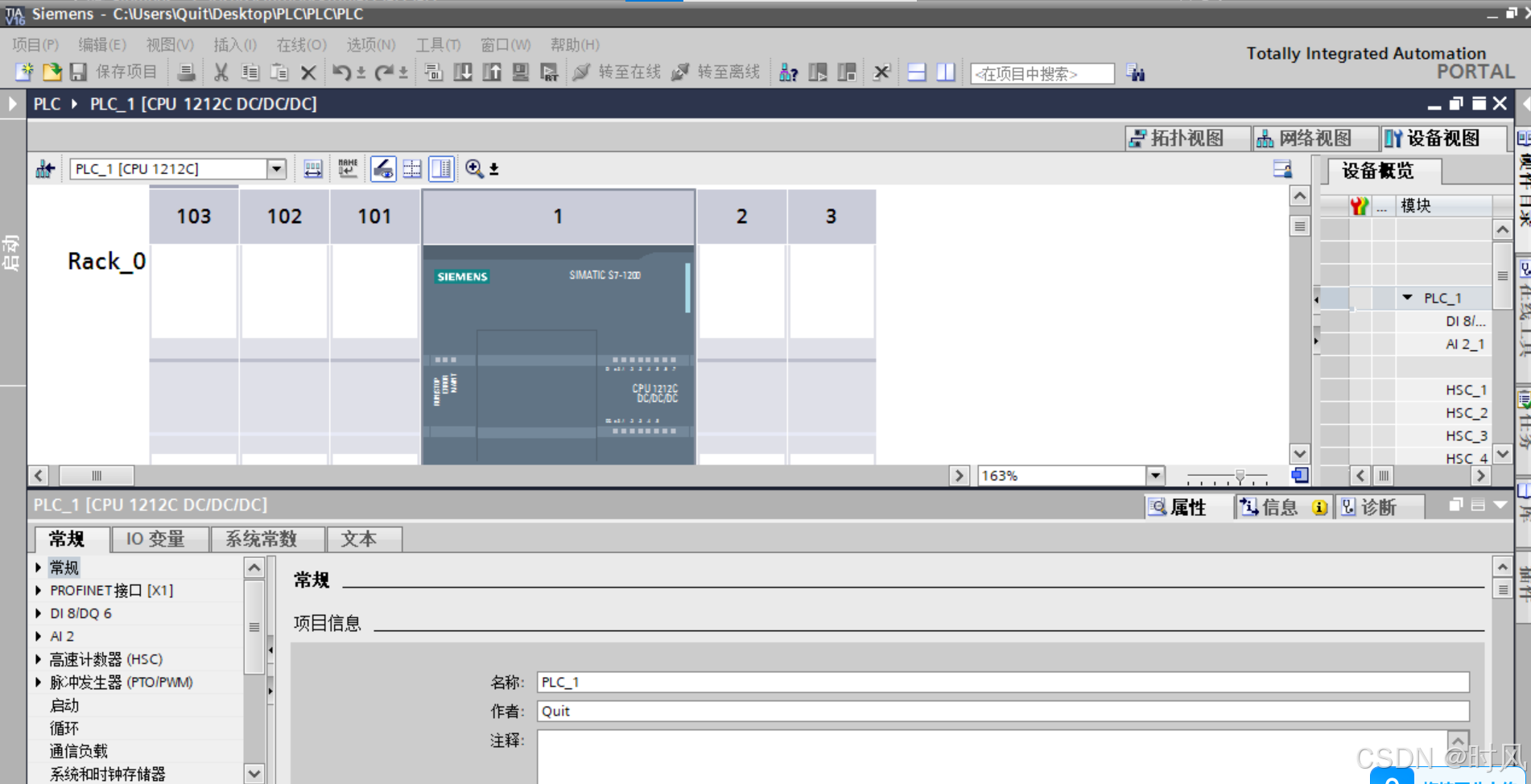

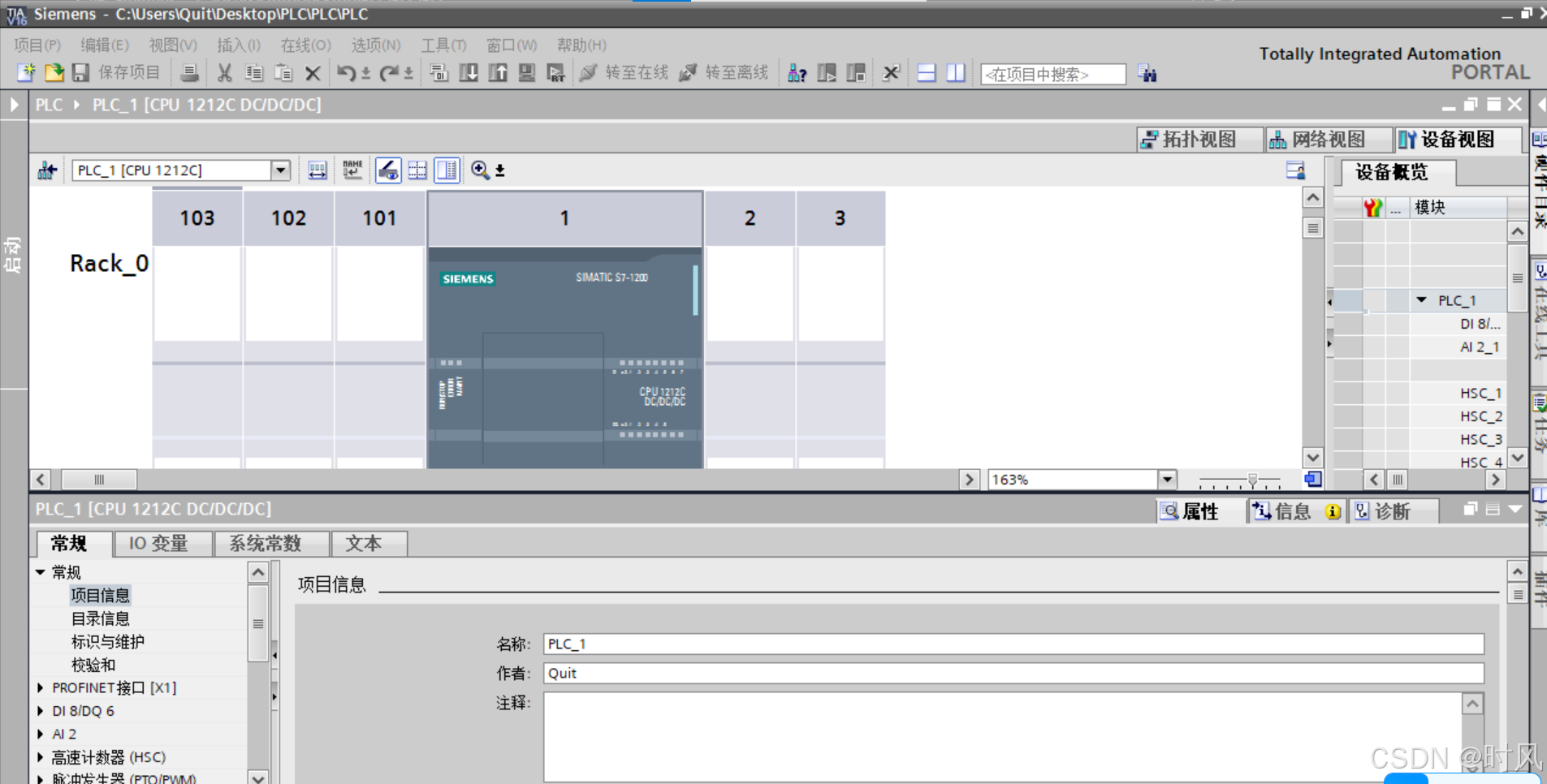

双击PLC,可以修改项目信息

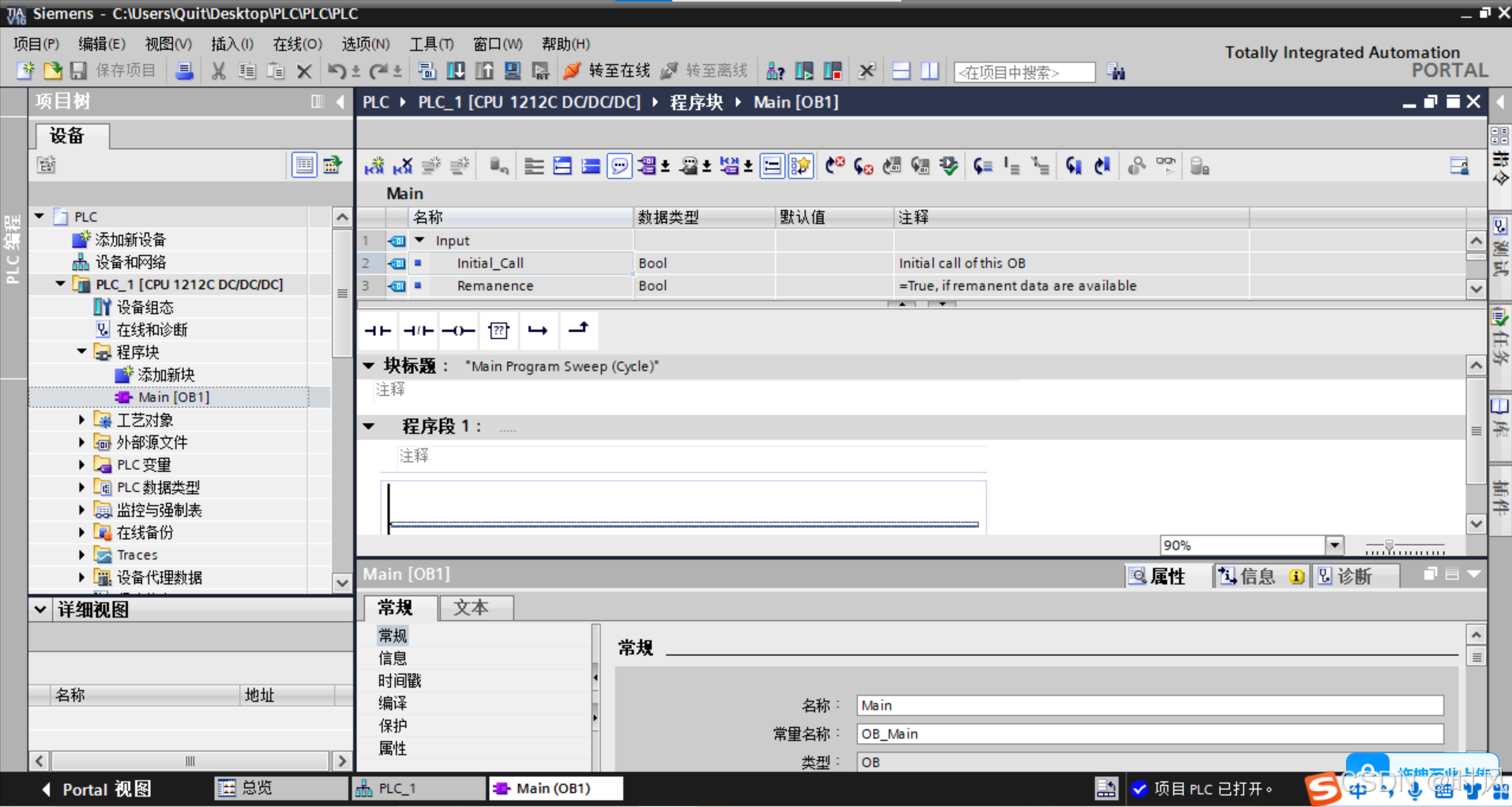

Main[OB1]是编程窗口

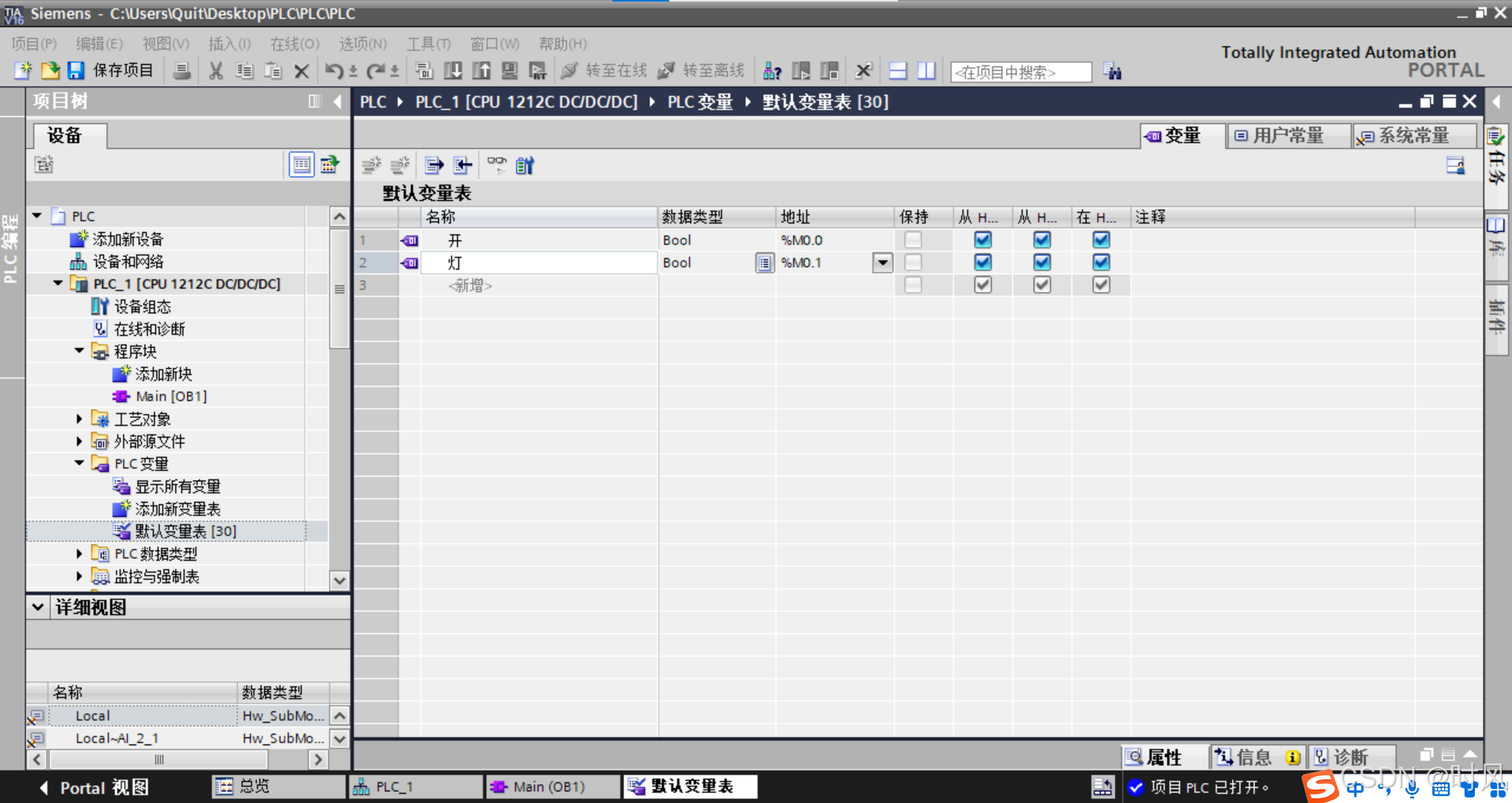

在默认变量表(相当于全局变量)里添加变量,地址用M0开头先

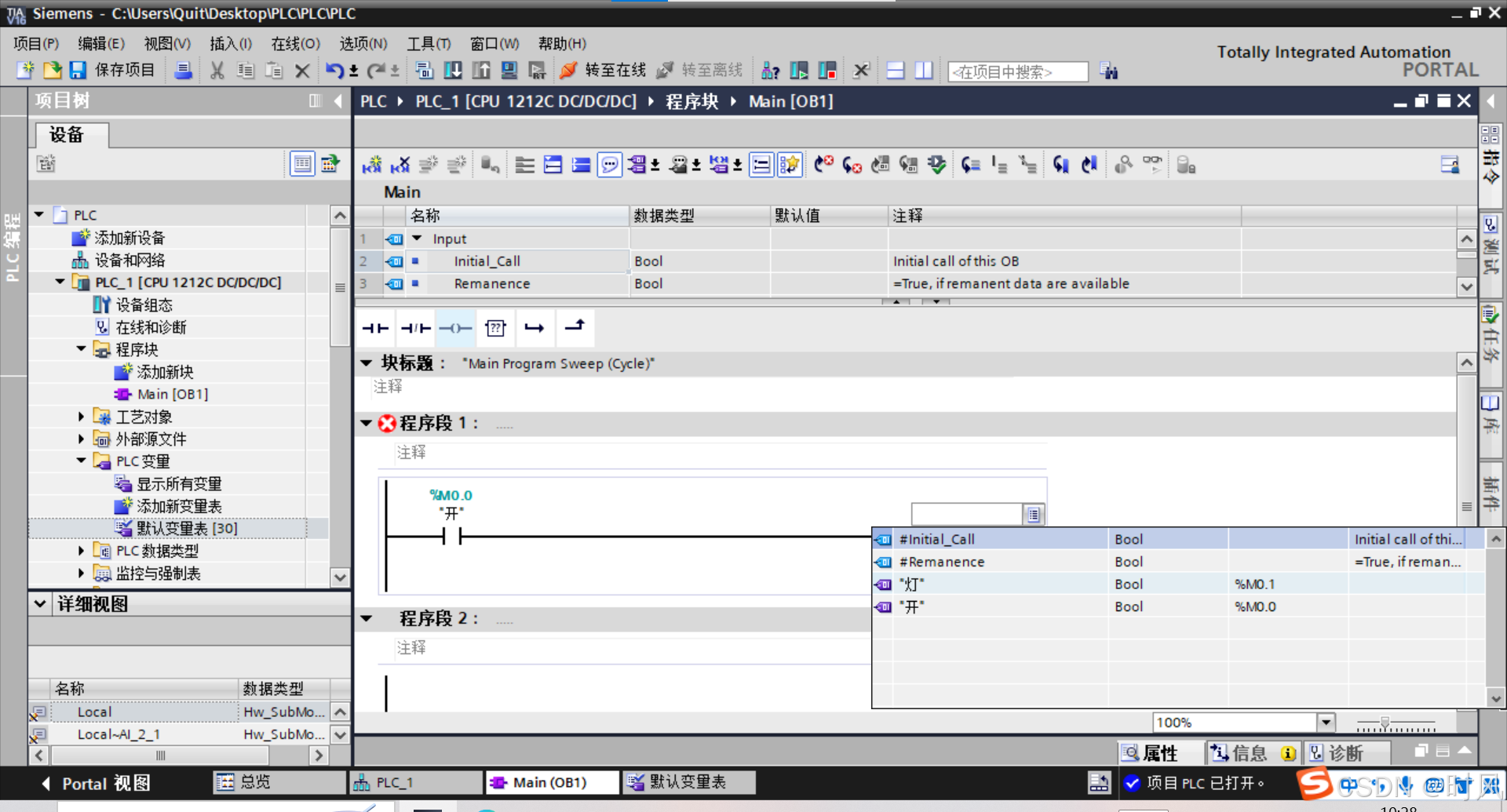

可以在编程区域选择已经使用的变量

触点类型闭合打开
常开触点导通断路(常态)
常闭触点导通(常态)断路

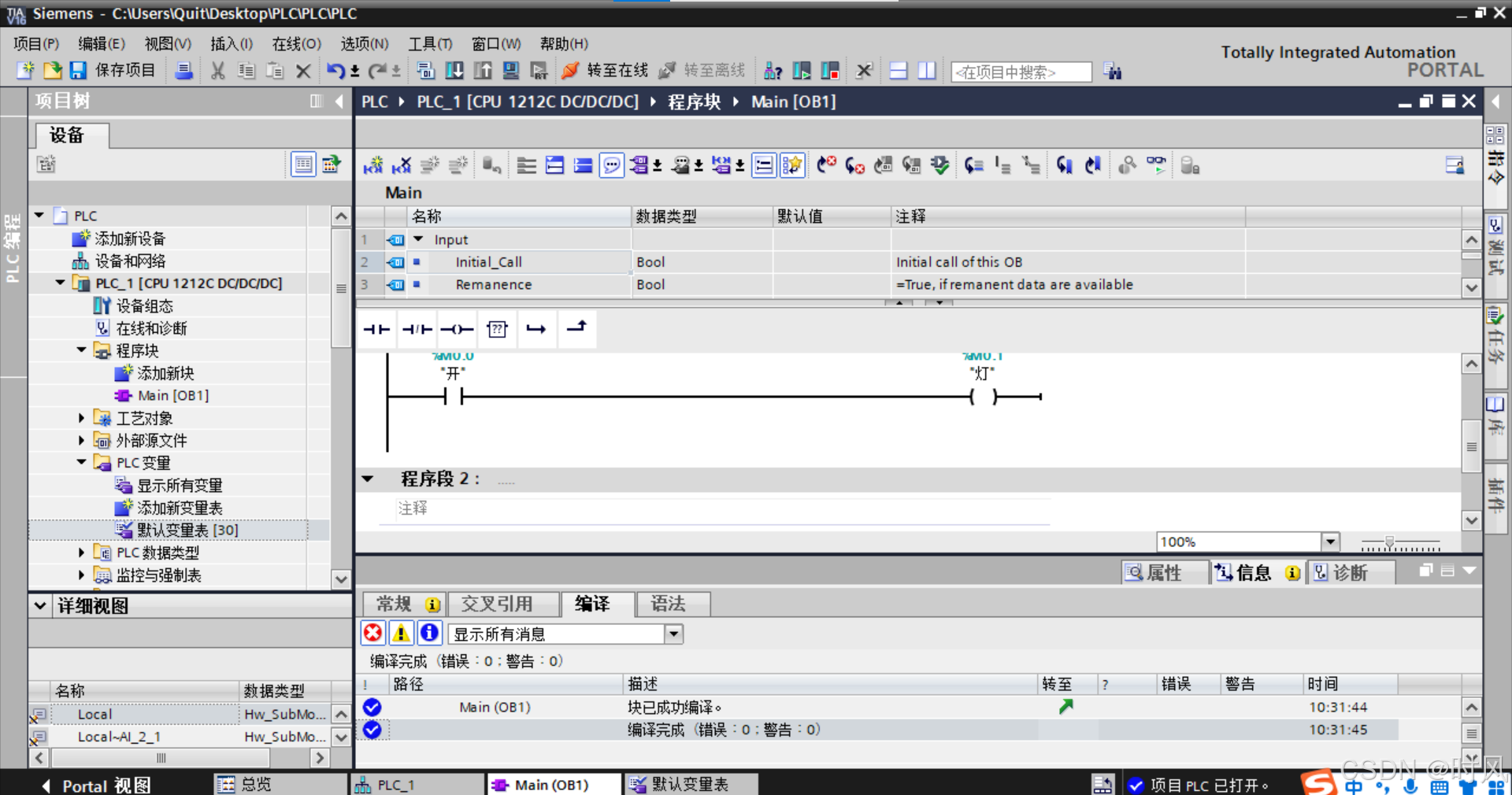

编译完成,0错误,0警告

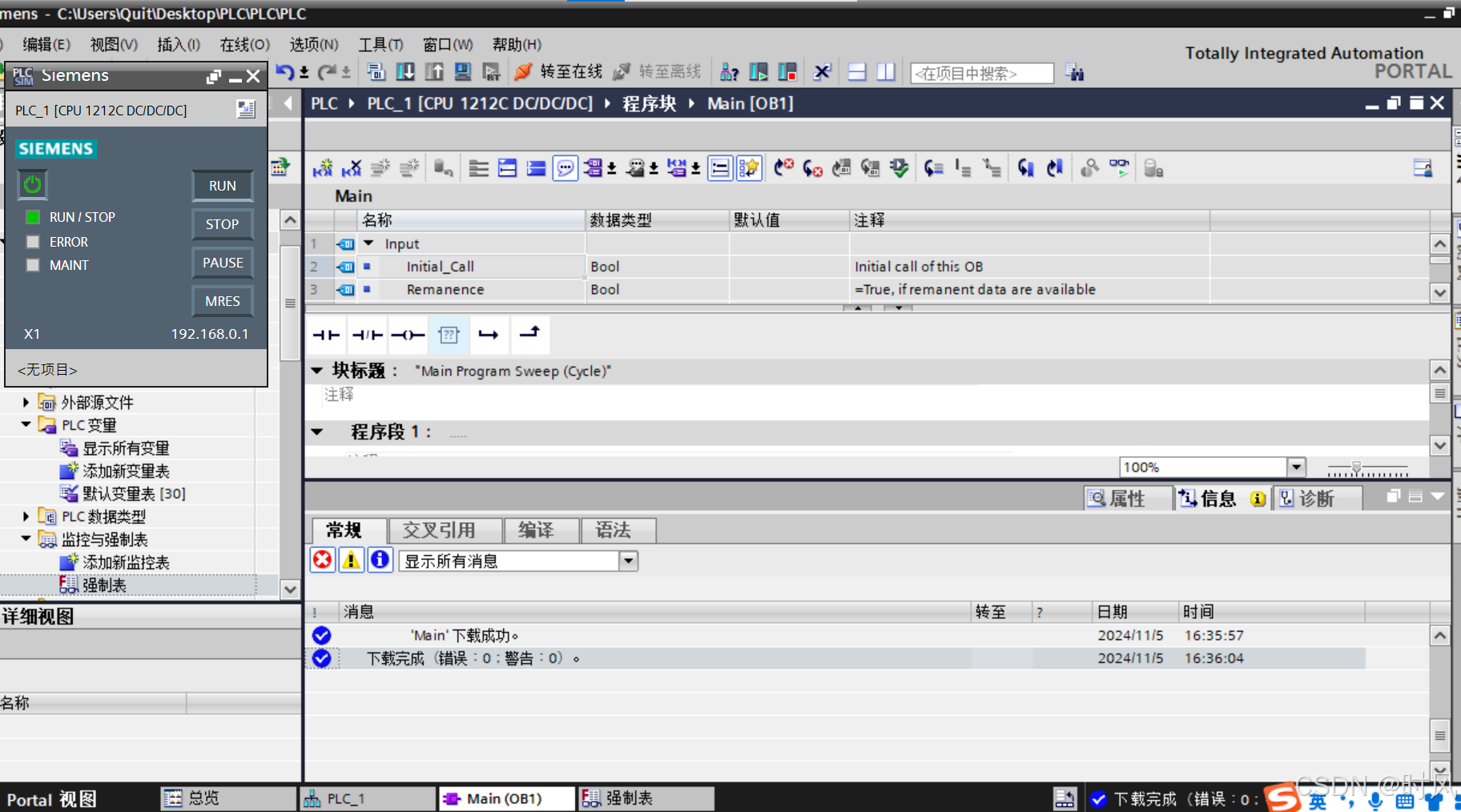

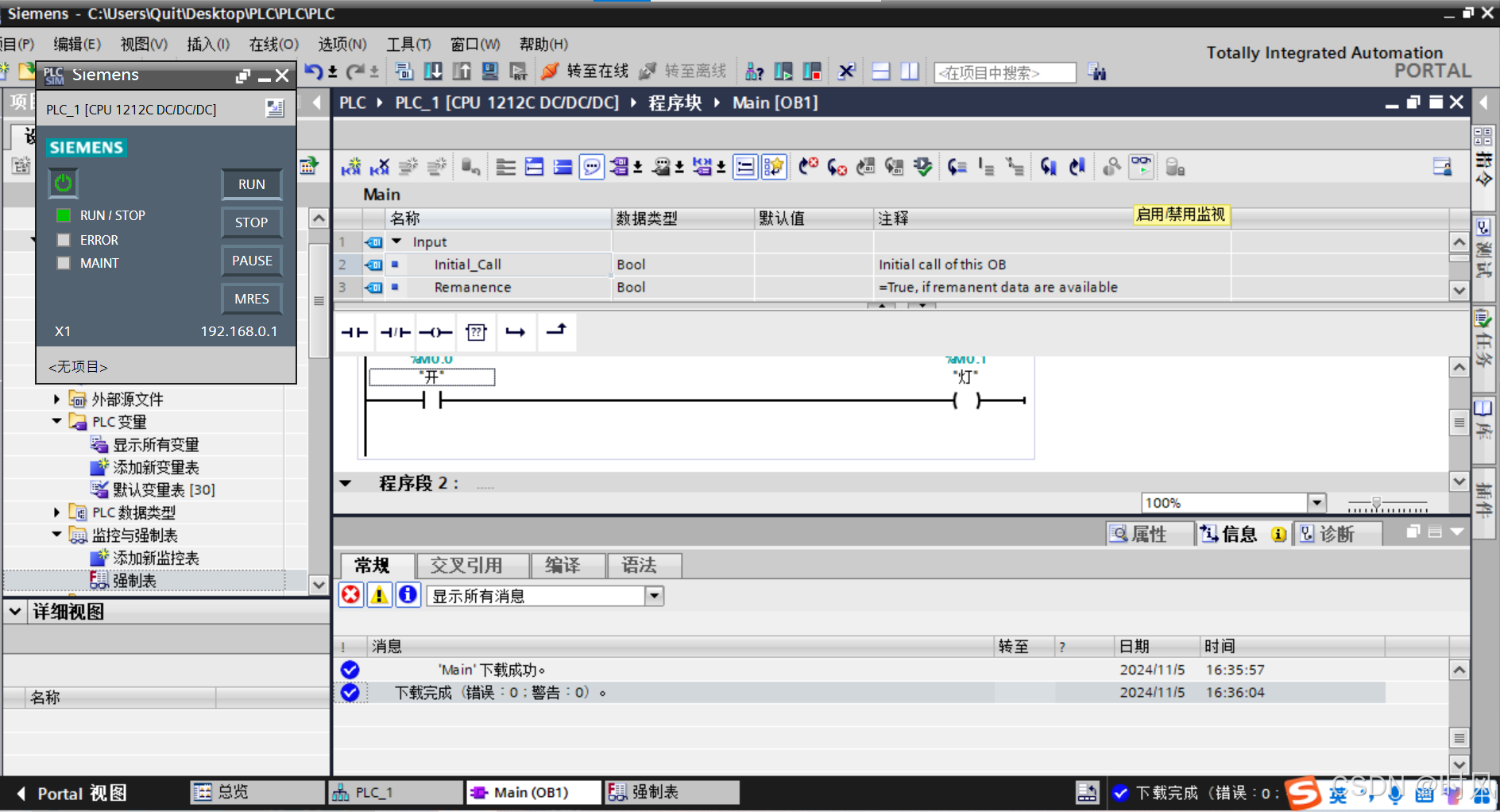

先点击启动仿真-再点击下载

 启用监视器

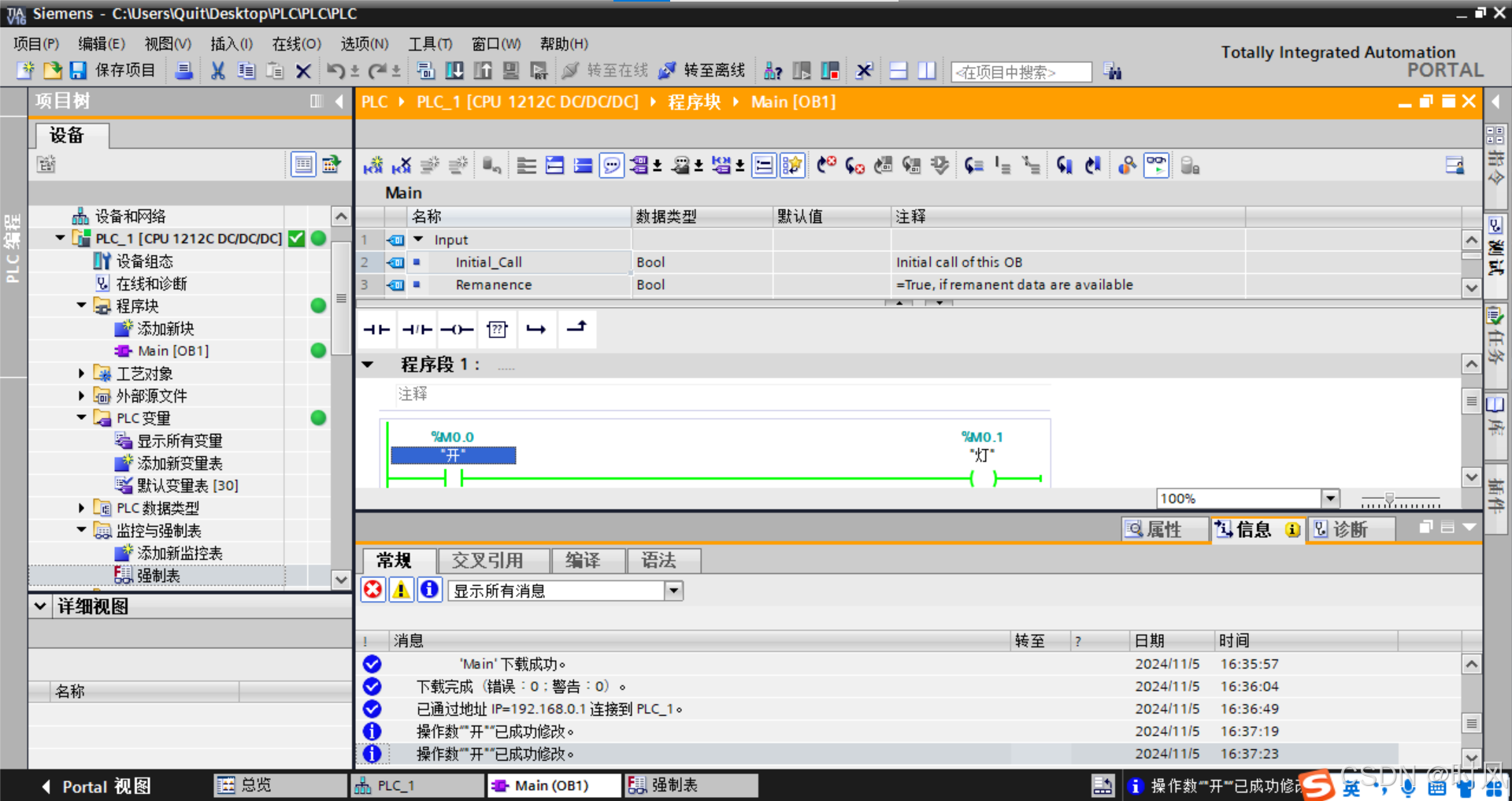

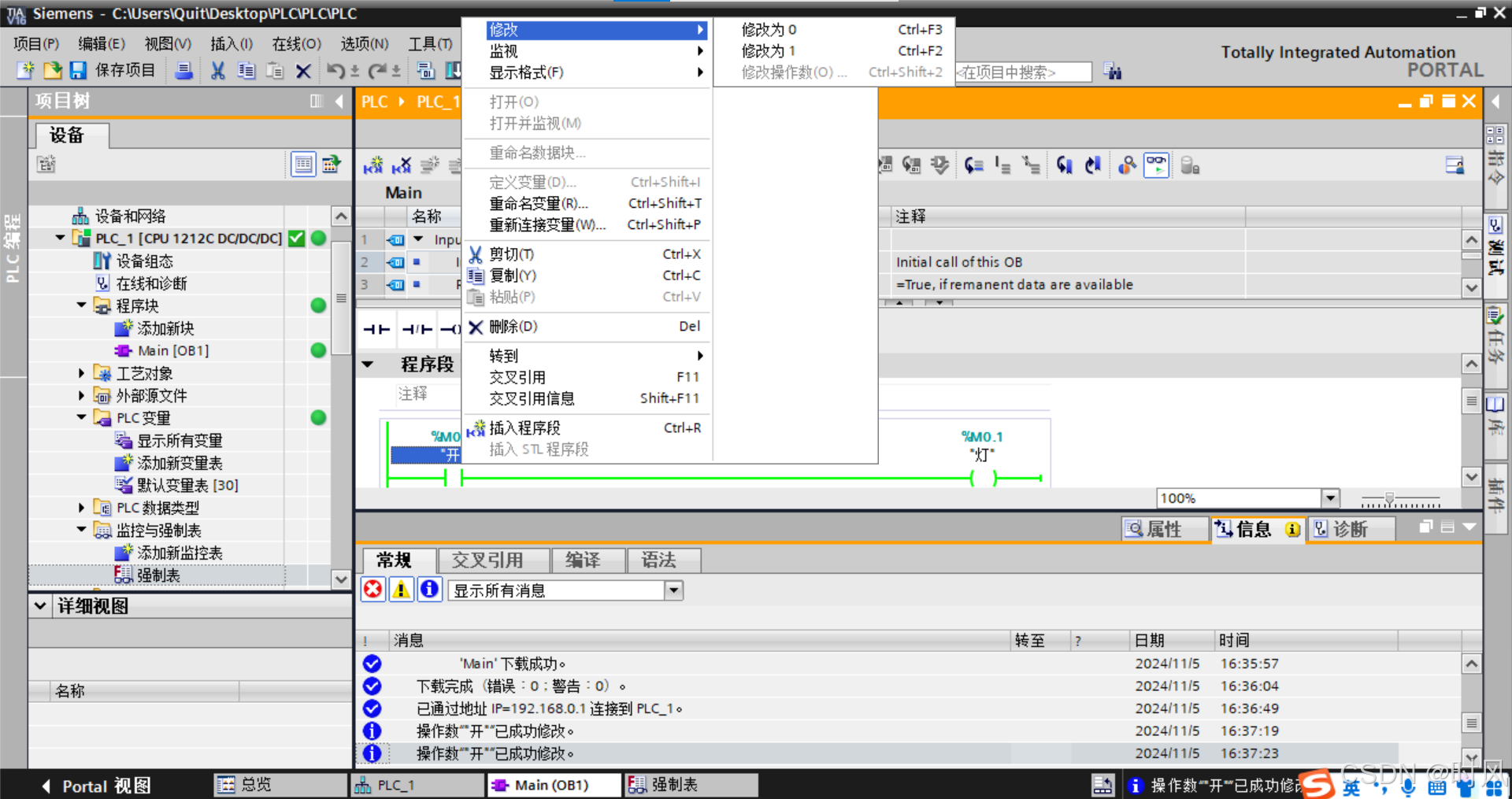

点击开,选择修改为1,灯光颜色变绿色表示仿真成功

 更换常开触点和常闭触点后需要重新编译并下载。

### 如何运行PLC仿真程序 #### 使用TIA Portal S中的PLCSIM进行仿真的准备工作 为了确保能够顺利使用PLCSIM进行仿真,需先完成必要的前期准备。这包括安装并启动TIA Portal S软件环境以及创建一个新的项目文件[^1]。 #### 创建新的PLC项目 进入TIA Portal S后,选择新建项目选项,按照向导提示输入项目的名称和其他基本信息。随后,在设备视里添加所需的CPU模块作为目标控制器,并对其进行适当配置以匹配实际应用需求。 #### 编写和调试PLC代码 利用途中集成的编程编辑器编写梯形或其他形式的控制逻辑语句。在此过程中可以随时保存进度以便后续继续工作或测试不同的算法实现方式。当初步完成了程序设计之后,则应该进行全面的功能验证——即在线连接到真实的物理装置上执行一系列预设的操作指令集来检验其行为是否符合预期;然而对于不具备相应条件的情况来说,这时就可以考虑采用离线模式下的虚拟化手段来进行近似评估了。 #### 启动PLCSIM仿真工具 一旦确认无误便可在菜单栏找到`Tools -> PLCSIM`命令项激活内置模拟器实例并当前打开着的任务关联起来形成闭环控制系统模型。此时界面上会出现额外弹窗显示有关于所选型号处理器的各项参数设置页面供进一步调整优化之用。 ```python # Python伪代码示例展示如何调用API接口PLCSIM交互(仅作示意) import pyads # 假定存在这样一个库用于访问ADS服务 plc = pyads.Connection('127.0.0.1.1.1', 851) # 连接到本地运行的PLCSIM,默认端口为851 try: plc.open() result = plc.read_by_name('MAIN.bOutput') # 读取变量值 finally: if not plc.closed: plc.close() # 断开连接 ``` #### 执行仿真过程 现在可以在不依赖任何外部硬件的情况下直接点击“下载至设备”按钮把编写的用户应用程序传输给正在后台等待响应的目标节点开始正式演练环节。期间可以通过观察实时数据变化趋势表或者借助断点机制逐步排查潜在错误直至整个流程达到理想状态为止。
