博图PLC-基本指令操作

最新推荐文章于 2025-03-26 11:28:51 发布

睦头人QAQ

最新推荐文章于 2025-03-26 11:28:51 发布

阅读量3.4k

点赞数 2

文章标签： PLC 西门子博图 windows

本文链接：https://blog.csdn.net/2302_77915576/article/details/143577699

版权

软件版本：博图V16版本

指令	数据类型	作用	地址
常开/常闭触点	BOOI	0或1	%M0.x
TP	Time	生成脉冲	%IDx
TON	Time	通电延时	%IDx
TOF	Time	断电延时	%IDx

一、TP （脉冲发生器）

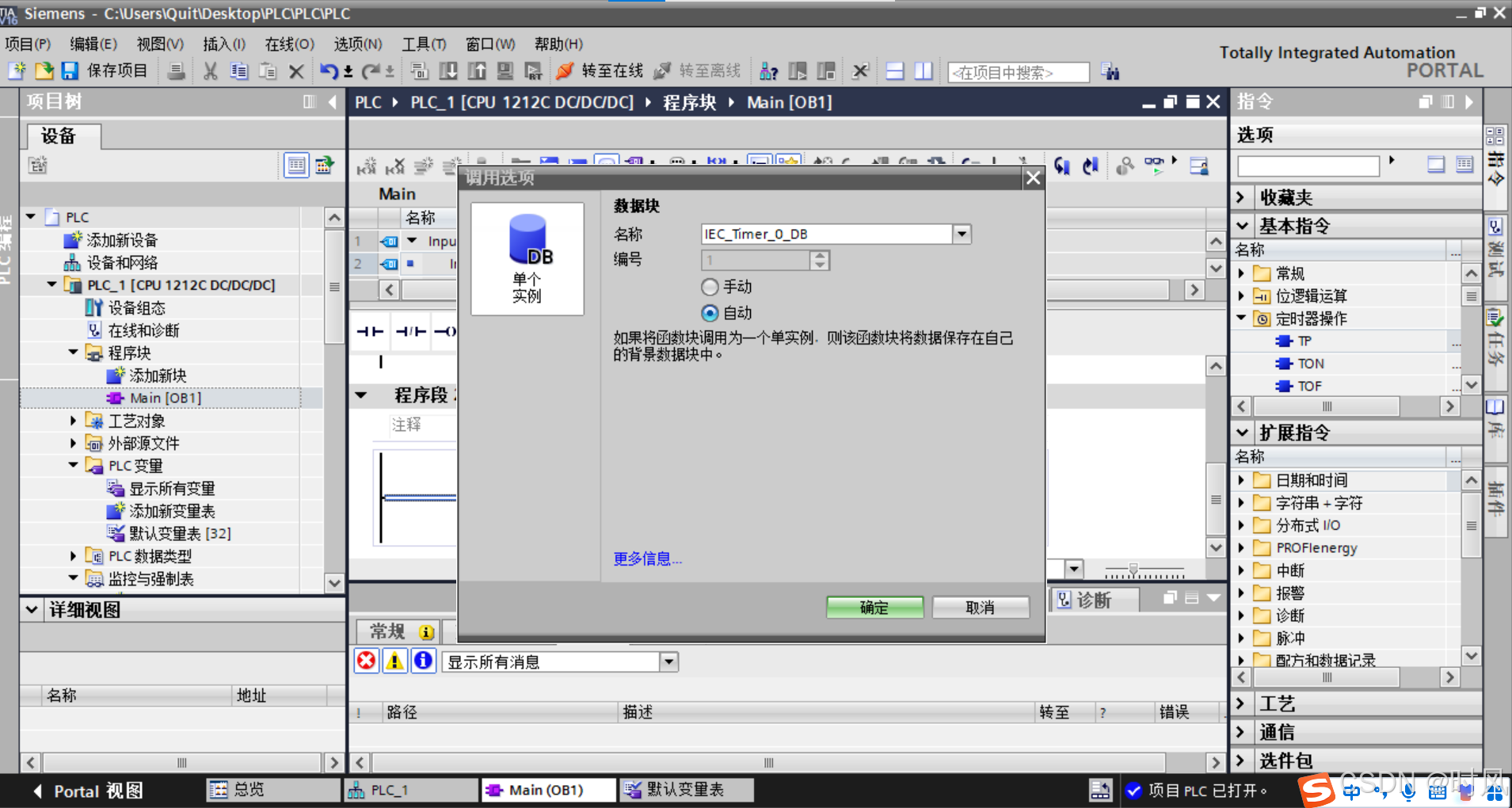

从指令区域将TP拖动至程序端

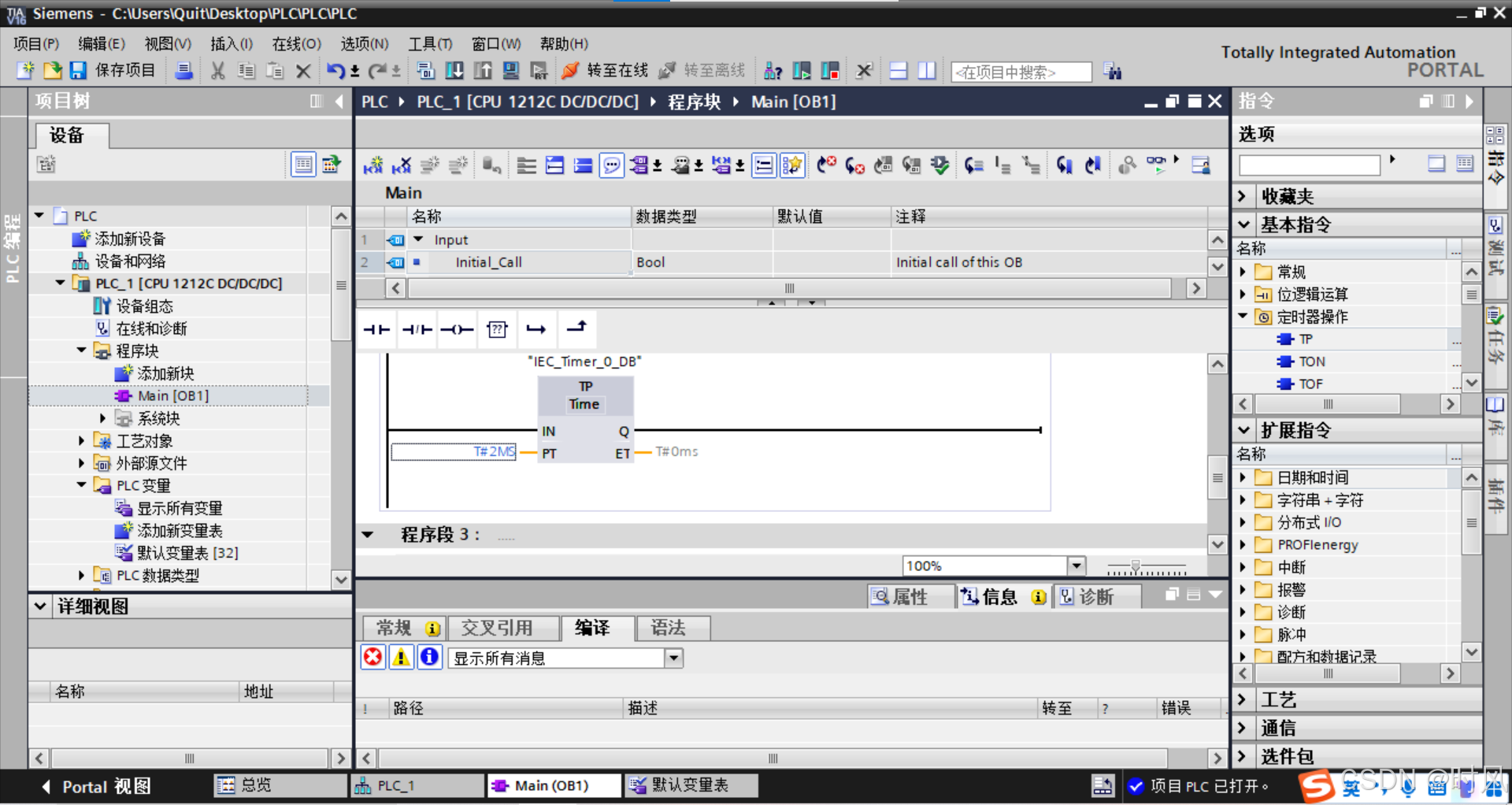

修改时间

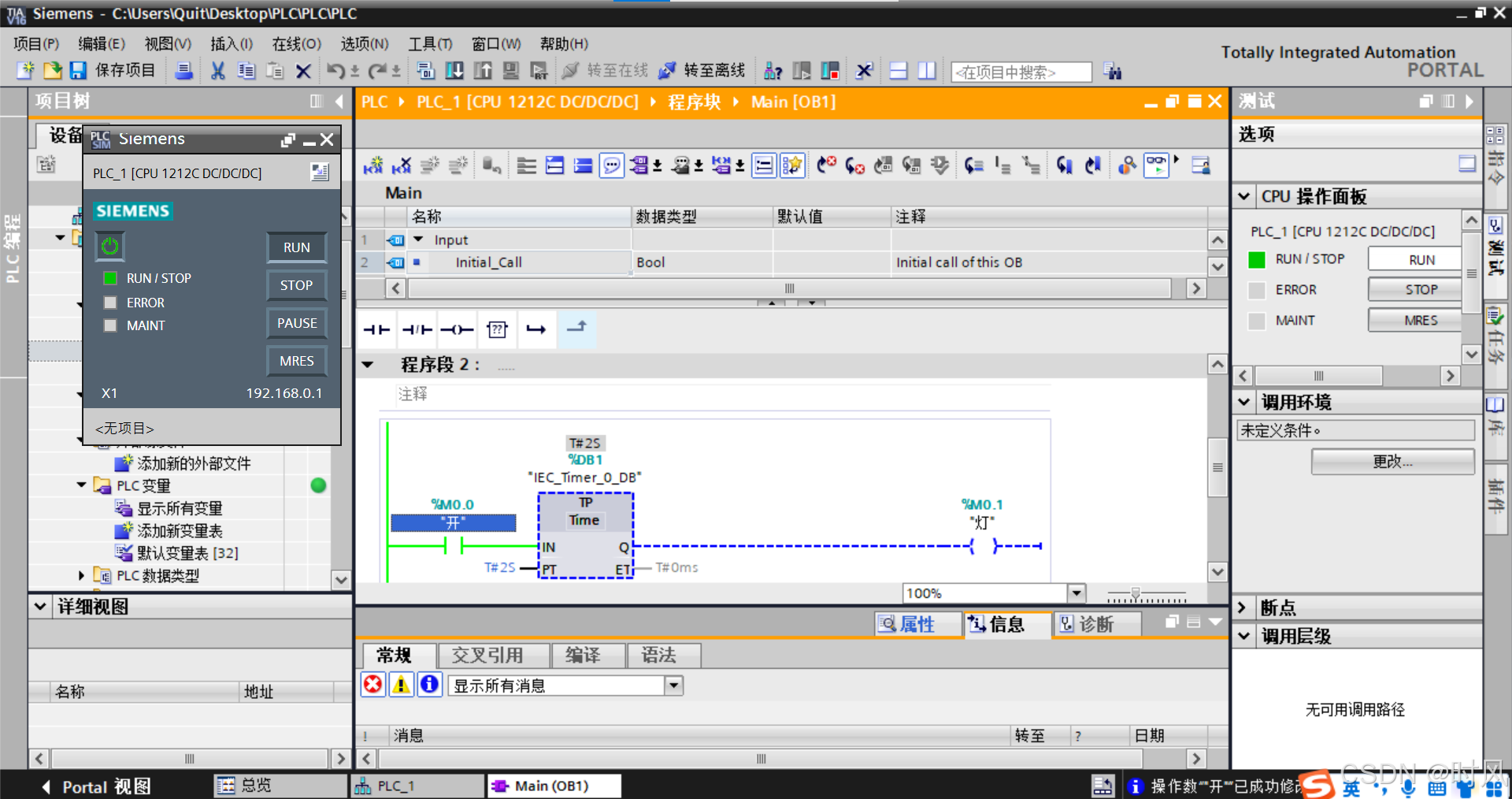

在TP左边放置一个开关，右边旁边放置一个负载（灯），启动仿真。

PT:默认毫秒，表示通电后持续通电的时间

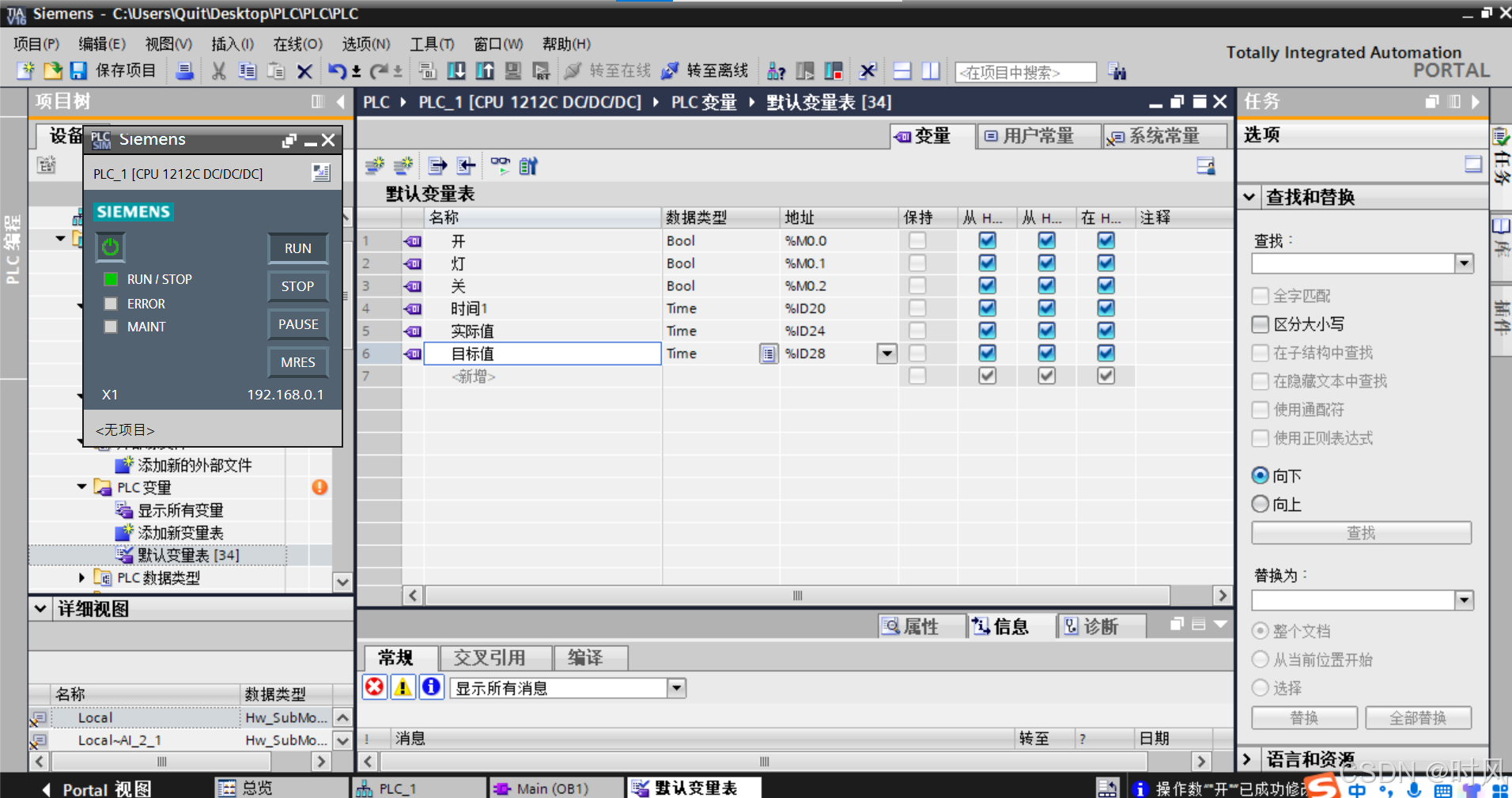

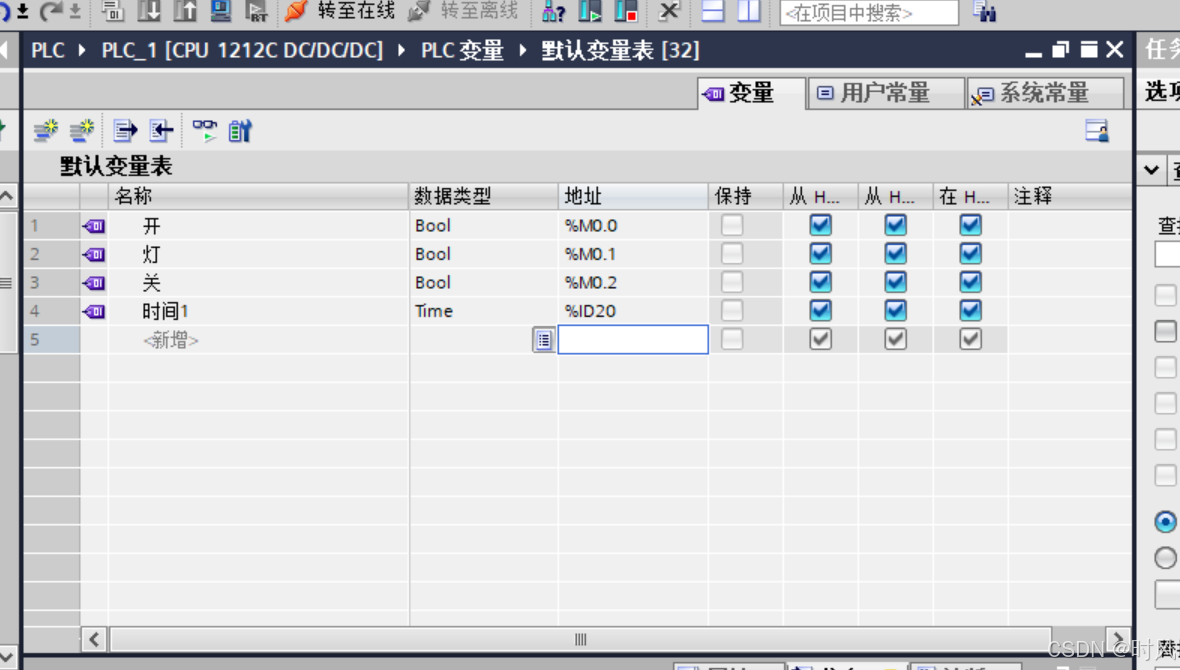

ET:只能使用默认变量表的值，储存系统的时间

延伸：时间比较大小，应用系统超时报警

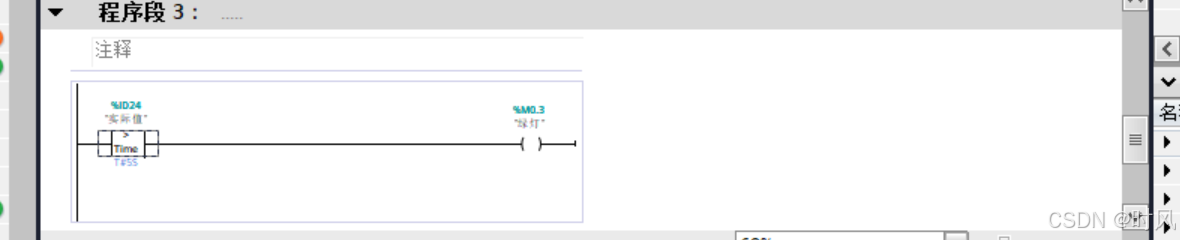

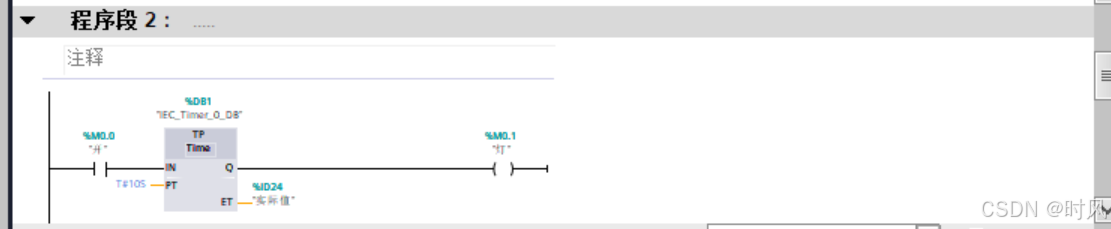

具体程序如下

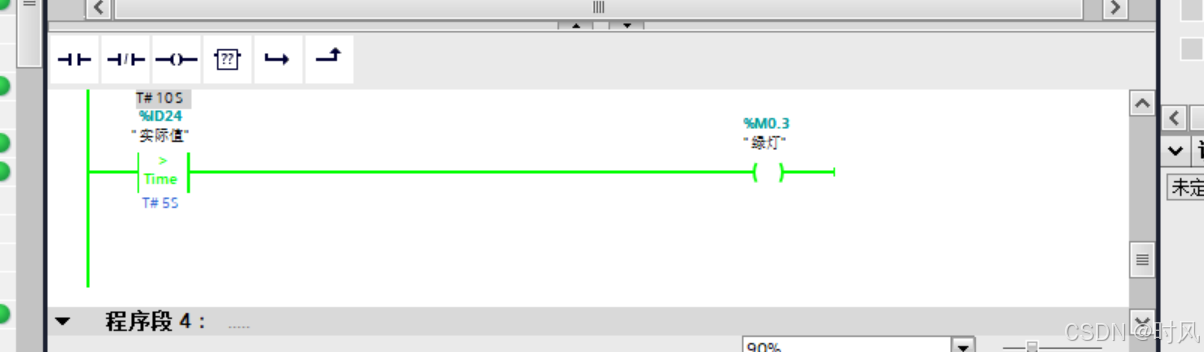

现象，修改开关状态后，大于5s，程序3的灯光才亮起

一、TON（通电延时）

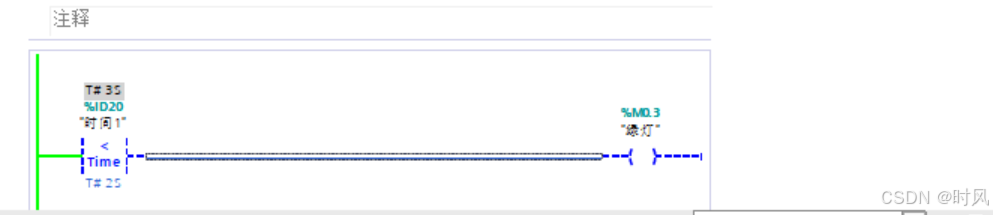

通电延时导通，断电立即断路。

程序如下

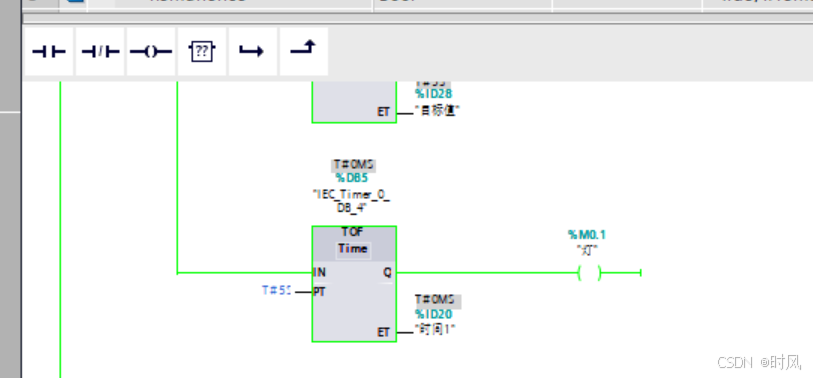

三、TOF(关电延时 )

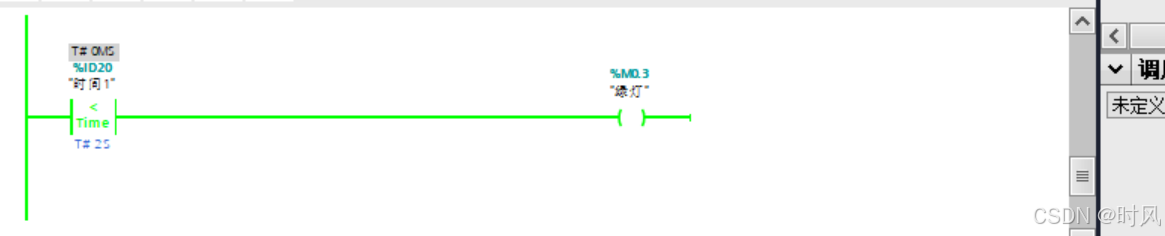

特点：通电立即导通，断电延时关闭

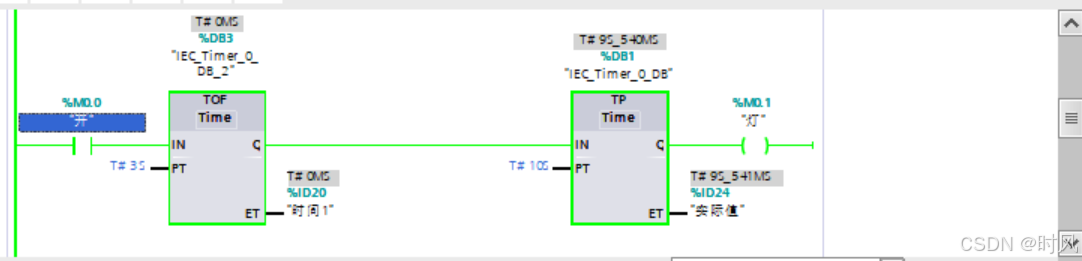

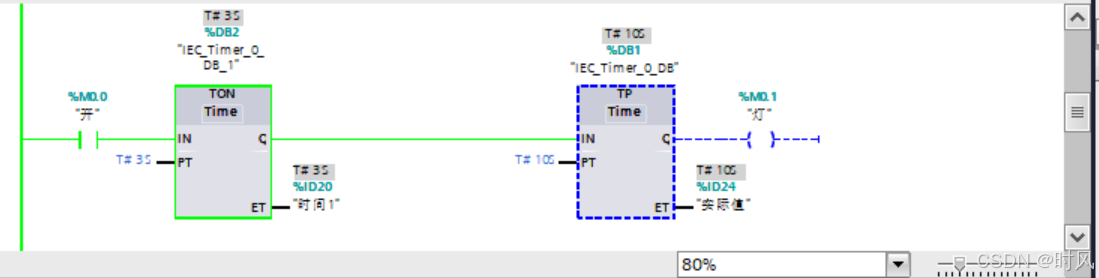

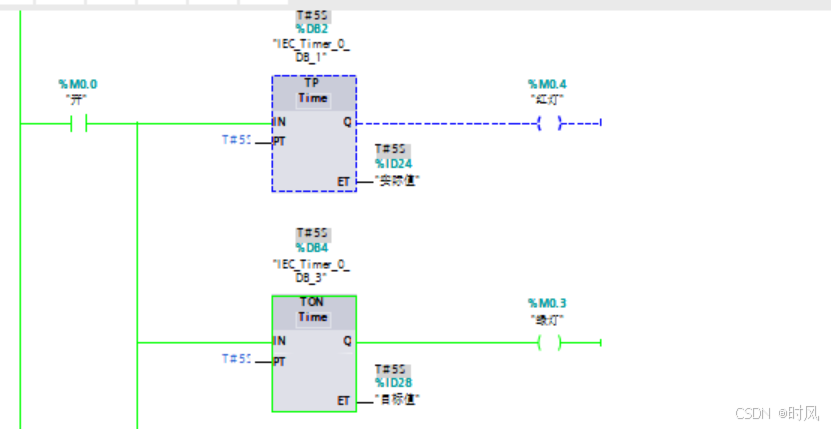

三者联用

程序如下
