高频电子线路-实验六：正弦波振荡器实验（Multisim仿真）

前言：（可以跳过）教材参考，实验指导书参考，本文依照教材进行设计。

高频电子线路-实验六：正弦波振荡器实验（Multisim仿真）

实验六：正弦波振荡器实验

• 实验目的

1、掌握正弦波振荡器的基本组成，起振条件和平衡条件；

2、掌握三点式正弦波振荡器电路的基本原理，反馈系数和振荡频率；

3、了解反馈式振荡器、各种三点式振荡器的特性及优缺点；

4、掌握晶体振荡器的基本工作原理；

5、研究外界条件（电源电压、负载变化）对振荡器频率稳定度的影响；

6、比较LC振荡器与晶体振荡器的频率稳定度；

• 知识要点

1、正反馈LC振荡器

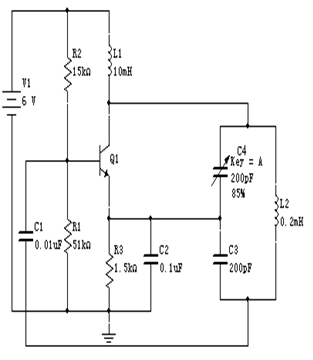

电感三端式振荡器：

电容三端式振荡器：

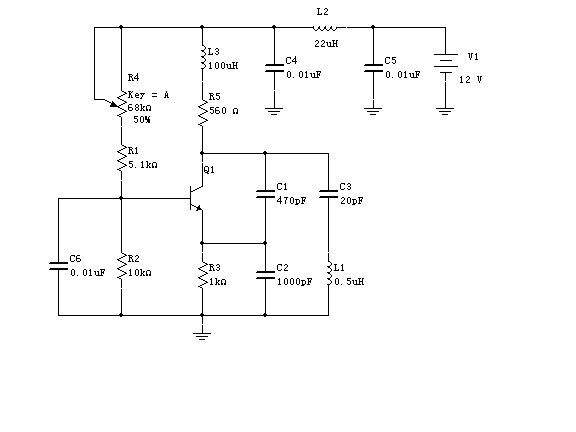

克拉泼振荡器：

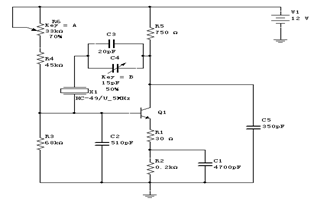

2、晶体振荡器

• 前期准备（可选）

1、熟悉各种振荡器的工作原理；

2、熟悉各种振荡器的电路组成；

• 实验步骤

1、正反馈LC振荡器

   1）电路绘制

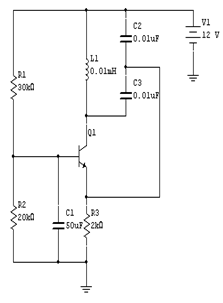

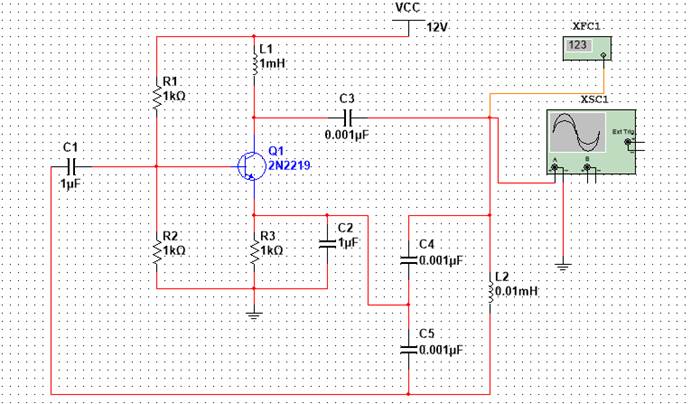

利用Mulisim软件绘制如图所示的LC正弦波振荡器实验电路。

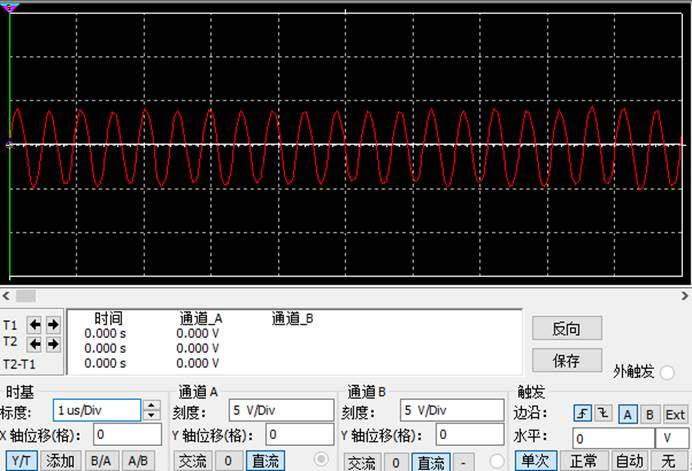

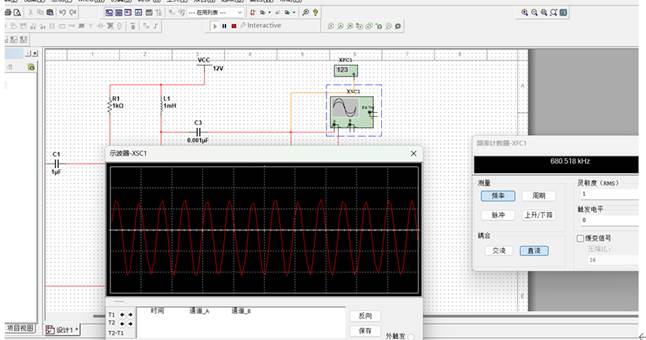

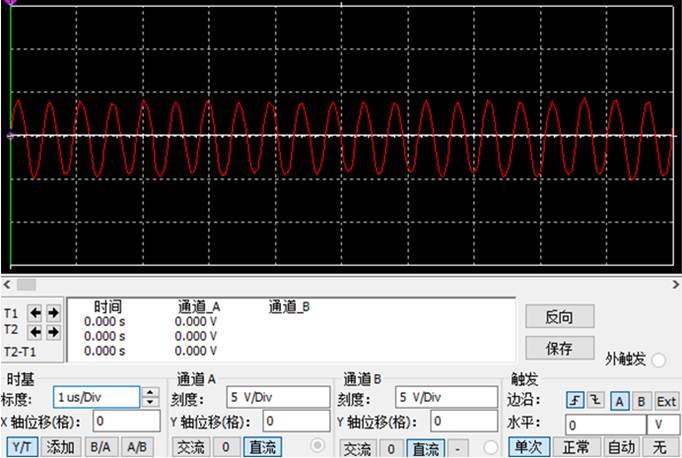

1. 输出波形

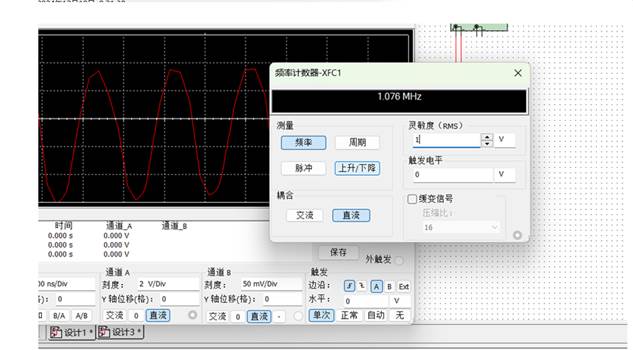

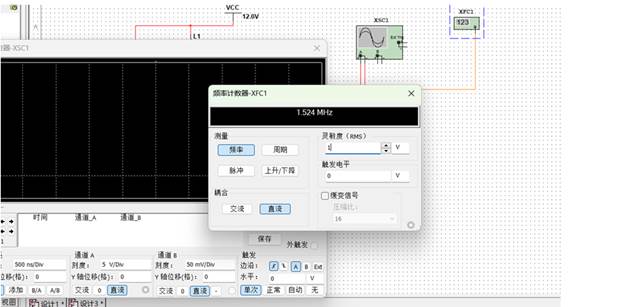

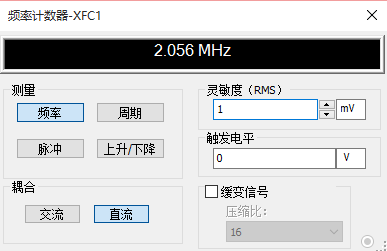

1. 振荡频率

1. 改变振荡频率

       由于电容式振荡器的振荡频率计算方法如下所示：

请计算出理论的振荡频率，并与实际的振荡频率相对比；其次，改变电路中电容和电感的值，观察振荡频率的变化，并完成下表；

C4	C5	L2	理论频率	实际频率
0.002μF	0.002μF	0.01mH
0.001μF	0.001μF	0.04mH
0.01μF	0.01μF	0.01mH

五、注意事项（或操作要点）

1、注意比较各类振荡器的优缺点；

2、注意振荡条件；

一、实验目的和要求

1、掌握正弦波振荡器的基本组成，起振条件和平衡条件；

2、掌握三点式正弦波振荡器电路的基本原理，反馈系数和振荡频率；

3、了解反馈式振荡器、各种三点式振荡器的特性及优缺点；

4、掌握晶体振荡器的基本工作原理；

5、研究外界条件（电源电压、负载变化）对振荡器频率稳定度的影响；

6、比较LC振荡器与晶体振荡器的频率稳定度；

二、实验内容

正反馈LC振荡器实验

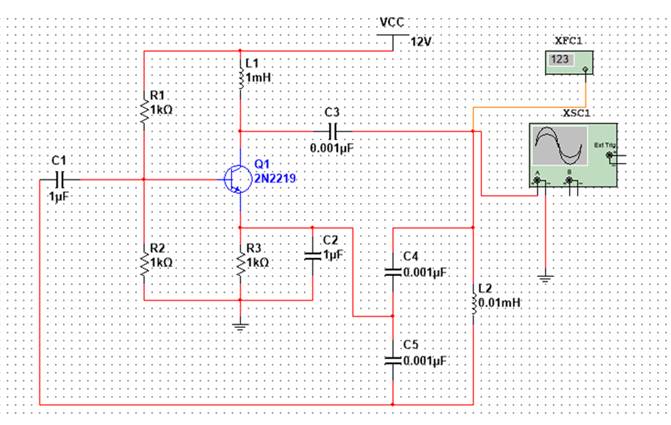

电路绘制：利用Multisim软件绘制正反馈LC正弦波振荡器实验电路。

振荡频率测试：

通过仿真运行电路，观察并记录振荡器的输出波形。

使用示波器测量振荡频率，并与理论计算值进行对比，验证公式的准确性。

改变电路中电容C和电感L的值，观察振荡频率的变化，并记录数据。

起振条件和平衡条件验证：

通过调整电路参数，观察振荡器是否容易起振，验证起振条件。

观察振荡器在稳定运行时的波形，验证平衡条件。

三点式正弦波振荡器实验

电路绘制与仿真：

利用Multisim软件分别绘制电感三端式、电容三端式和克拉泼振荡器等三点式振荡器电路。

运行仿真，观察并记录各振荡器的输出波形和振荡频率。

反馈系数和振荡频率测量：

通过测量电路中的反馈元件值，计算反馈系数。

验证振荡频率与电路参数的关系，如电感、电容和反馈系数等。

特性比较：

比较不同三点式振荡器的波形质量、稳定性等特性。

分析各振荡器的优缺点，理解其在实际应用中的选择依据。

晶体振荡器实验

电路绘制与仿真：

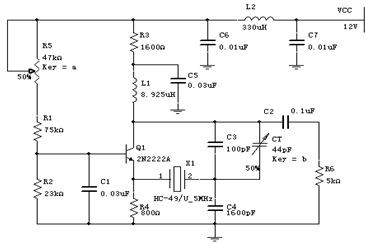

利用Multisim软件绘制晶体振荡器电路。

运行仿真，观察并记录晶体振荡器的输出波形和振荡频率。

频率稳定度测试：

改变电源电压和负载条件，观察并记录晶体振荡器频率的变化情况。

计算并分析频率稳定度，理解影响晶体振荡器频率稳定度的因素。

与LC振荡器比较：

比较晶体振荡器与LC振荡器的波形质量、频率稳定度等特性。

分析并讨论两者在实际应用中的适用场景和优缺点。

三、实验步骤（请截取主要步骤图示，每图加以文字注释）

电路搭建：根据实验要求搭建正弦波振荡器电路。

参数测量：测量电路中的电容和电感值，并记录。

频率测试：通过调整电路参数，测试不同配置下的振荡频率，并记录理论频率与实际频率。

稳定性分析：分析电源电压和负载变化对振荡器频率稳定度的影响。

比较分析：比较LC振荡器与晶体振荡器的频率稳定度。

数据记录：记录所有实验数据，包括电路参数、理论频率和实际频率等。

四、实验结果分析与体会

1、实验结果分析

电路中电容和电感的值，观察振荡频率的变化，并完成下表；

C4	C5	L2	理论频率	实际频率
0.002μF	0.002μF	0.01mH	1.592 MHz	1.524 MHz
0.001μF	0.001μF	0.04mH	1.126 MHz	1.074 MHz
0.01μF	0.01μF	0.01mH	0.712 MHz	0.681Hz

2、实验小结（体会）

在本次《高频电子线路》课程的正弦波振荡器实验中，我深入理解并掌握了正弦波振荡器的基本组成、起振条件和平衡条件。通过对三点式正弦波振荡器电路的实际操作，我学会了如何计算反馈系数和振荡频率，并对反馈式振荡器以及各种三点式振荡器的特性和优缺点有了更深刻的认识。

实验中，我重点研究了外界条件，如电源电压和负载变化对振荡器频率稳定度的影响，并比较了LC振荡器与晶体振荡器的频率稳定度。通过改变电路中的电容和电感值，我观察到了振荡频率的变化，并记录了理论频率与实际频率的对比数据

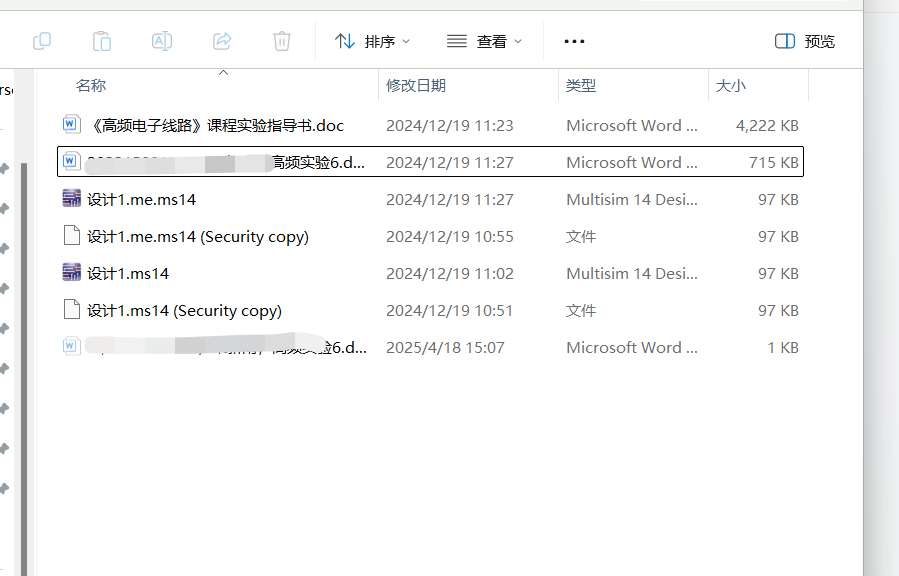

六、资源已上传：（需要的自己下载哦！！！）
