高频电子线路----调幅发射机的设计与仿真（MULTISIM仿真--振荡电路的设计）

2.2 振荡电路的设计与仿真分析

1、仿真电路

晶体三极管其增益适中、工作频带宽、体积小巧，实际电路设计中常用来构成简洁可靠的三点式LC振荡器，是各种振荡器的主流电路，采用三点式正弦波振荡电路，三点式振荡电路有电容三点式和电感三点式之分，相对来说，电容三点式的输出波形相对电感三点式要稳定，且频率变化不会改变电抗的性质，因此振荡器一般都采用电容三点式形式。在频率稳定度要求不是很高的情况下，可以采用普通的电容三点式振荡电路。

在实际应用和相关对比中，可以知道：克拉泼振荡电路是由电容三点式改进而来，基本原理与三点式振荡电路相同，但克拉泼振荡电路加了一个电容，提升了频稳度，虽然在电容选择不恰当时增加了起振的难度，但综合成本和频率稳定度以及Multisim仿真可行性来看克拉泼振荡器不失为一个好的选择。相比较西勒电路有不少简化模型，故本设计拟采用克拉泼振荡电路。

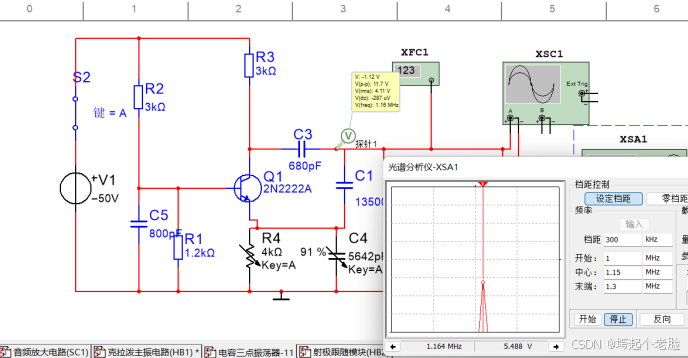

图10：克拉泼主振振荡电路

2、仿真参数设置

直流电压	振荡所需时间	晶体管型号	电容C1	电容C2	电容C3	电阻个数
50V	0.35us	2N2222A	C1=13500pF	C2=5642pF	C3=680pF	4个

表2：克拉泼主振电路仿真参数设置

3、仿真波形图与仿真分析

（1）振荡电路的输出波形时域图

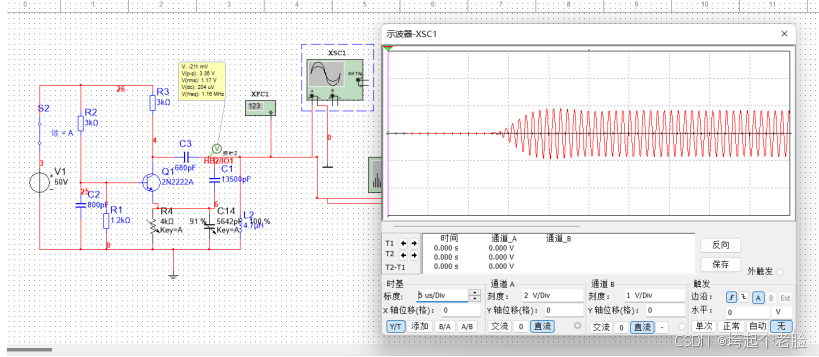

图11：克拉泼振荡电路的输出波形时域图

（2）振荡电路输出频域图

图12：克拉泼振荡电路的输出输出频域图

4.仿真分析

克拉泼振荡器主要用于固定频率或波段范围较窄的场合。这是因为克拉泼振荡器频率的改变是通过调整C3来实现的。C3的改变,负载电阻RL将随之改变，放大器的增益也将变化．调频率时有可能因环路增益不足而停振。另外．由于负载电阻RL的变化，振荡器输出幅度也将变化，导致波段范围内输出振幅变化较大。
