嘉立创eda 学习记录1

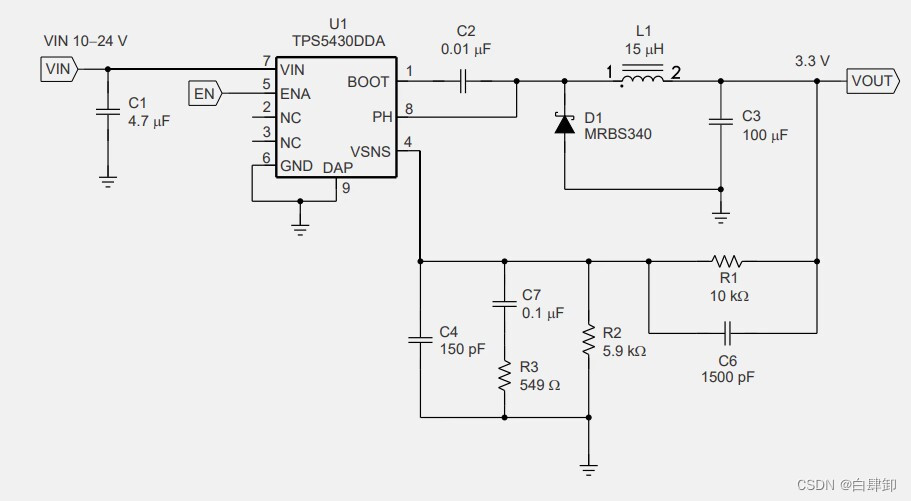

1.目标：仿照着前人的经验搭建一个原理图。（如下

2.流程：

        2.1：在线打开或下载立创eda

        2.2：左上角“文件”→“新建”→“工程”→给该工程命名→“保存”

        2.3：分析该原理图上存在的原件

                ①网络标签“VIN，EN，VOUT”

               *放上去后改名称

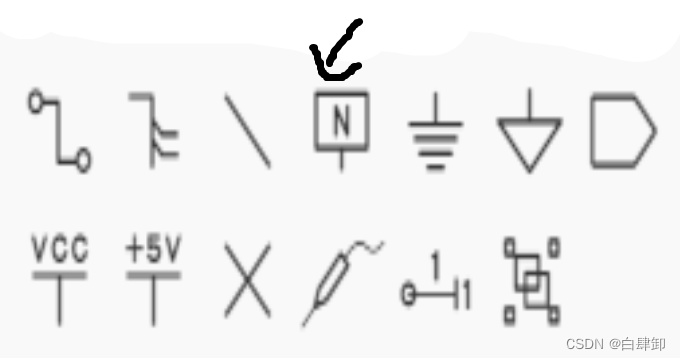

                 ② 电容“C1,C2...”，电阻“R1,R2...”，电感“15uH”，GND

                        在左边“常用库”里找。

                        空格换向。

                        点击电容(电阻)本体，右边状态栏的名称可以修改电容量(电阻)。

                        位号不能重复。

                ③肖特基“MRBS”，“TPS5430”

                        在常用库下方的“元件库”里搜索“肖特基”，“TPS5430”。

                ④“w”唤出导线。一条线画好后右键确定，不能esc确定。

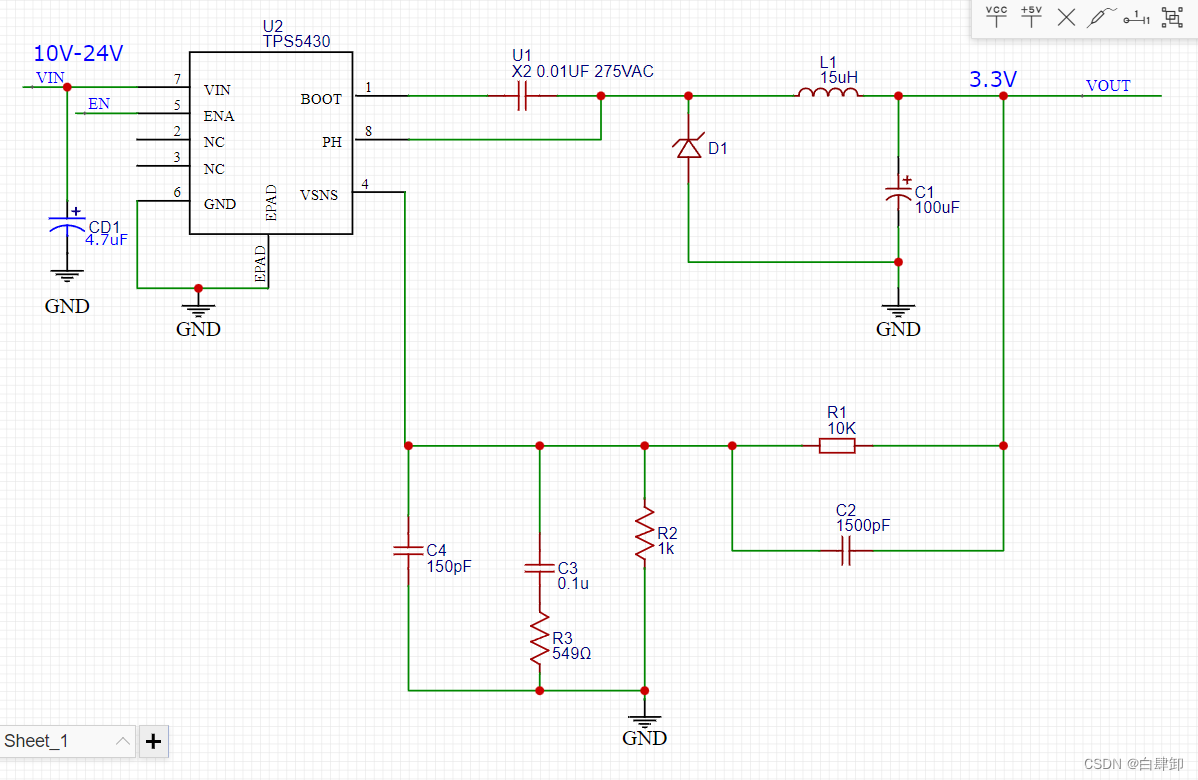

3.结果图
