电路元件
2023年3月18日
21:22
一、电阻元件
常用电阻类型:
1、温度传感电阻:用于测量温度的电阻,例如热敏电阻NTC等。
2、光敏电阻:用于感应光线强度的电阻如CdS。
3、贴片电阻:贴片电阻通常通过表面贴装技术(SMT)焊接在电路板上,具有体积小、重量轻、高精度、高频率、低噪声等优点。
4、插装电阻:插装电阻是指通过引脚插在电路板孔中的电阻,它通常具有较大的尺寸和重量。插装电阻通过通过波峰焊接或手工焊接等方式连接在电路板上。

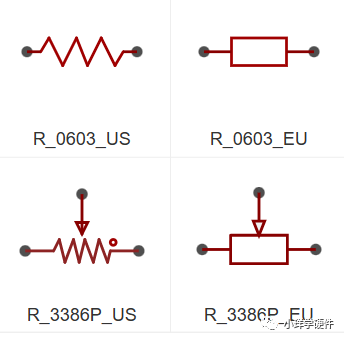

常用电阻原理图
参数说明:
R_0603_US/R_0603_EU:"R_0603"是电阻的规格型号,表示该电阻的尺寸大小为0.06英寸 × 0.03英寸(即1.6毫米 × 0.8毫米),是一种表面贴装电阻。"us"和"eu"通常表示该电阻的制造地区或符合的标准。"us"通常表示符合美国标准,"eu"则表示符合欧洲标准。
R_3386P_US/R_3386P_EU:"R_3386p"表示电阻的规格型号,它是一种通过插装方式连接到电路板的电阻。通常情况下,该型号的电阻是三端子式结构,具有高功率、高精度和高稳定性等特点,主要用于大电流或高功率的电路中。具体来说, "R_3386p"型号中的"3386"代表了电阻的尺寸,它的尺寸为0.38英寸(9.6毫米)× 0.22英寸(5.6毫米),p则通常表示这是一个铅式电阻,即通过插装方式连接到电路板上的电阻。
实物图

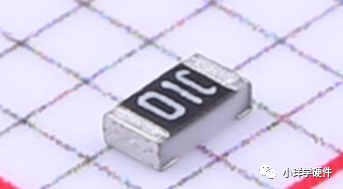

贴片电阻
插装电阻
热敏电阻
光敏电阻
选型考虑
1、电阻的额定功率:需要根据电路中电阻的功率需求来选择合适的额定功率。如果电阻的功率不足以承受电路中的功率,则可能会导致电阻过热、烧坏等问题。
2、电阻的阻值:需要根据电路中所需的电阻值来选择合适的电阻。电阻的阻值可以通过电阻色环、电阻表等方式进行测量和确认。
3、电阻的容差:电阻的容差指的是实际阻值与标称阻值之间的差异。需要根据电路中所需的精度要求来选择合适的容差。
4、电阻的温度系数:电阻的温度系数指的是电阻值随温度变化的大小。需要根据电路中所需的温度变化范围来选择合适的温度系数。
5、电阻的尺寸和安装方式:需要根据电路的尺寸限制和安装方式来选择合适的电阻,例如表面贴装电阻和插件式电阻等。
6、电阻的材料和环境要求:有些电路需要在特殊的环境下运行,需要选择能够适应该环境的电阻,例如高温、低温、高压等环境
计算
G:电导
二、电容元件
电容:一种储能元件、两极板加电压后吸收电源能量,电源撤去电场仍然存在。
常用电容类型
1、陶瓷电容器:陶瓷电容器是一种常见的电容元件,具有较高的电容稳定性和耐高温性能,常用于消费电子和通信设备等领域。
2、电解电容器:电解电容器是一种极性电容元件,其电容量较大,通常用于存储能量和平滑电源等应用。
3、有机电解电容器:有机电解电容器是一种相对于电解电容器而言更小、更轻、更便宜的电容元件,常用于手机和笔记本电脑等消费电子设备。
4、多层陶瓷电容器:多层陶瓷电容器是一种高密度电容元件,具有小体积、高精度和良好的高频响应特性,通常用于数字电路和高速信号处理等应用。
常见电容原理图
C_0603:其尺寸为0603,即长度为0.06英寸(1.6毫米),宽度为0.03英寸(0.8毫米)。是一种常见的小型电容元件。C_0603的额定电容值可以根据具体的规格而有所不同,通常在几个皮法(pF)到几十微法(μF)之间。C_0603电容元件广泛应用于消费电子、通讯、工业控制和汽车电子等领域,是电子产品中常用的电容元件之一。
C_Tan_SMD_A:,属于SMD(Surface Mount Device)表面贴装技术的电容元件之一。其中C代表电容器(Capacitor),TAN代表电容器的类型为钽电容(Tantalum Capacitor),SMD代表表面贴装技术,A代表该型号为第一个版本。C_TAN_SMD_A电容元件常用于计算机、通讯设备、工业控制和汽车电子等领域。
实物图
贴片电容
直插式电容(长正短负)
钽电容(有横杠端为正)
钽电解电容(黑为负极)
选型考虑:
1、电容值:选择电容值需要根据应用需求来确定,例如需要存储多少能量、需要多大的滤波作用等。
2、电容器类型:电容器的类型有许多种,包括电解电容、陶瓷电容、钽电容、聚酯薄膜电容等。
3、电容器封装:选择电容器封装需要根据电路板的设计和尺寸来确定。
4、工作电压:电容器的工作电压需要与电路的工作电压匹配。
5、工作温度范围:电容器的工作温度范围需要与应用场景相匹配,如果温度过高或过低可能会导致电容器性能降低、损坏等情况。
6、稳定性:电容器的稳定性是指电容值在不同温度、电压和时间下的变化情况。
成本
计算
三、电感元件
电感:储能元件。当电流通过电感线圈时,磁芯内部的磁场随之变化,磁场的变化会在线圈中产生电动势,导致电荷在电感器中储存能量。当电流变化或被断开时,电感器中储存的能量会被释放。
常用类型
1、电感线圈:电感线圈是最常见的电感元件,通常由绕在芯片上的铜线组成。其结构简单,成本低廉,可以在各种电路中使用。
2、变压器:变压器也是一种电感元件,主要用于电压变换和隔离。其结构由两个或多个线圈构成,通过磁耦合传输能量。
3、除此之外还有各种电感器
常见电感原理图
实物图
色环电感
贴片电感
计算
