1.四要素

原理图四要素：原件符号、连接线、结点、注释

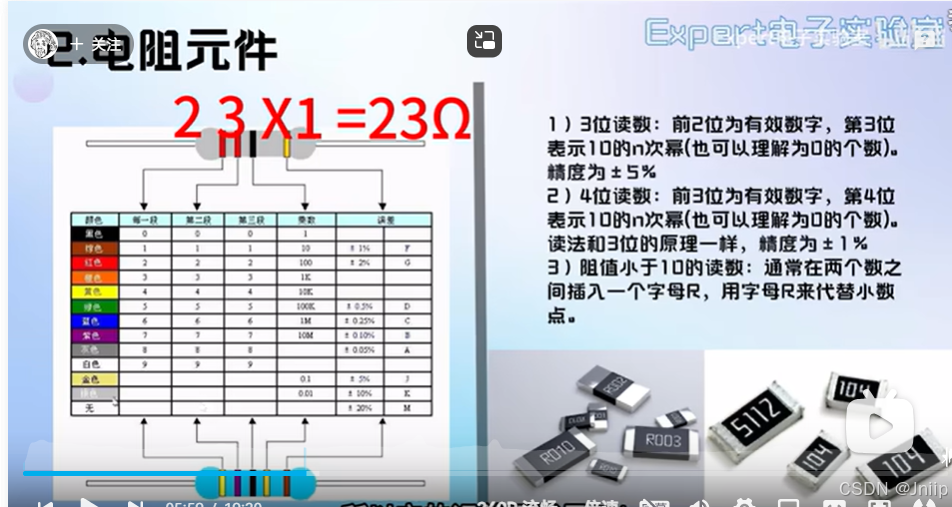

2.电阻元件

一般直接用万用表吧~

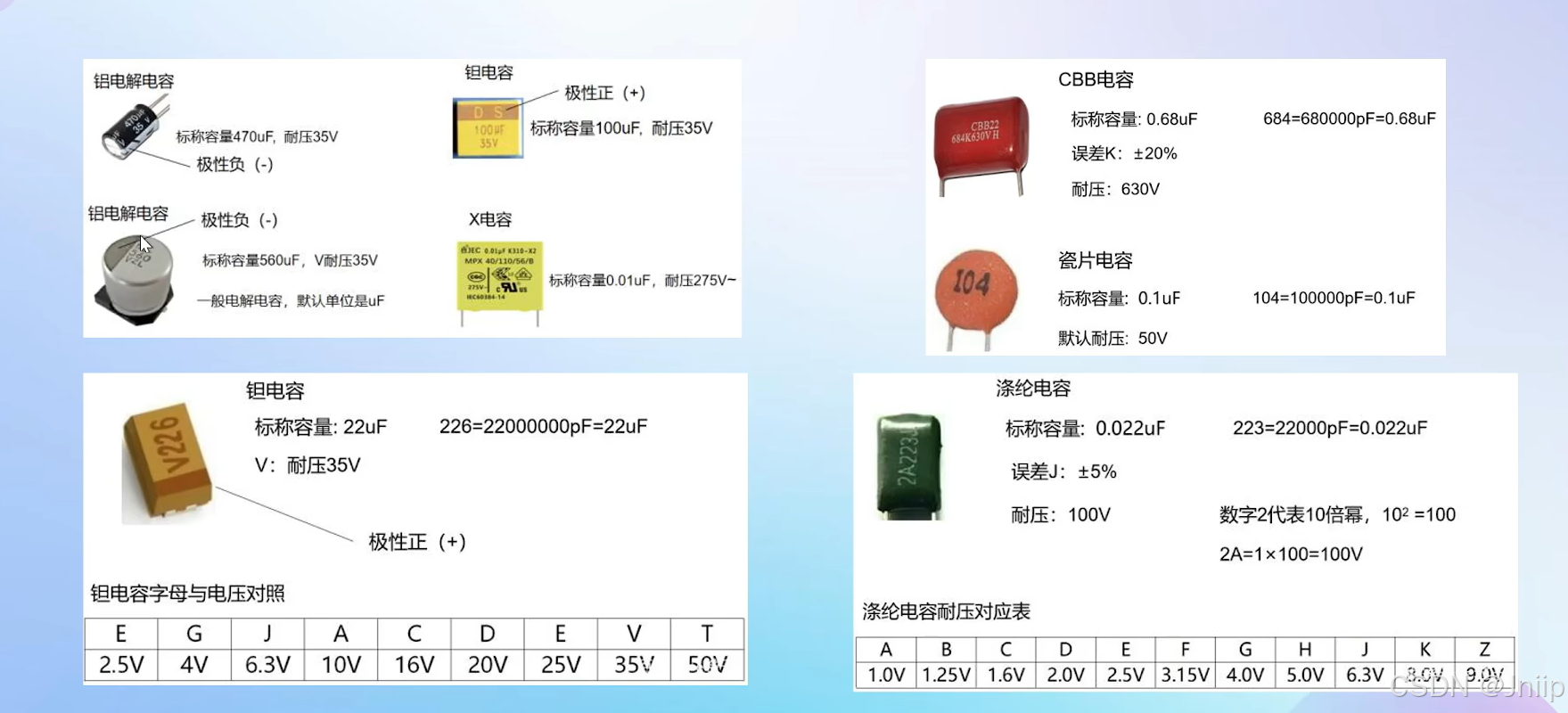

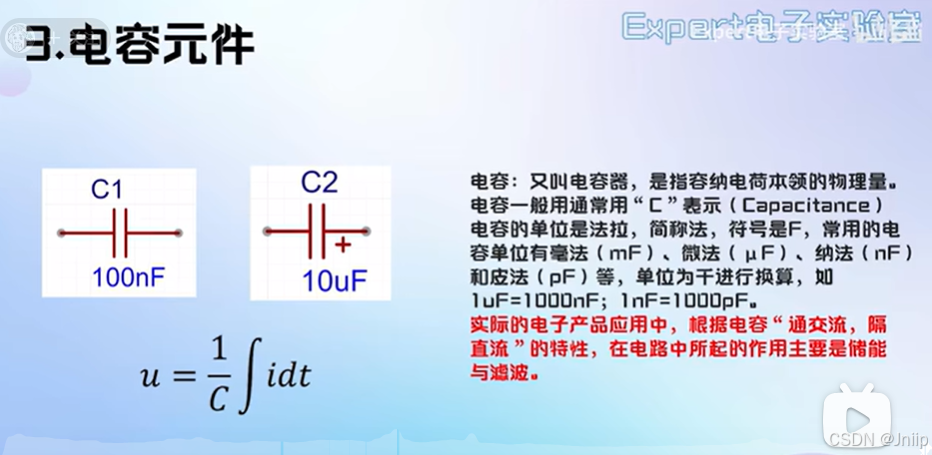

3.电容元件

隔直通交

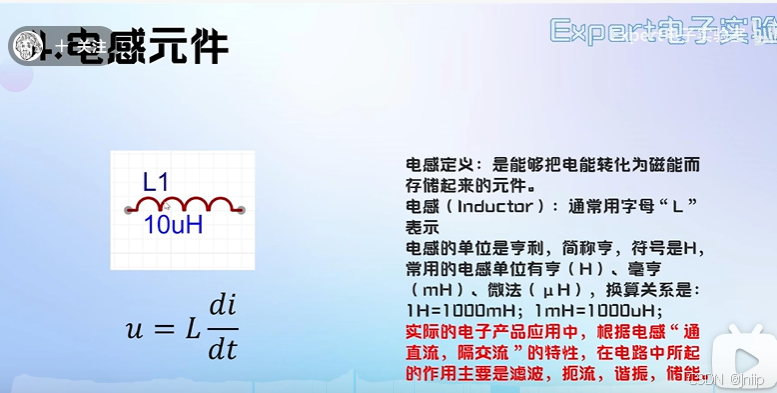

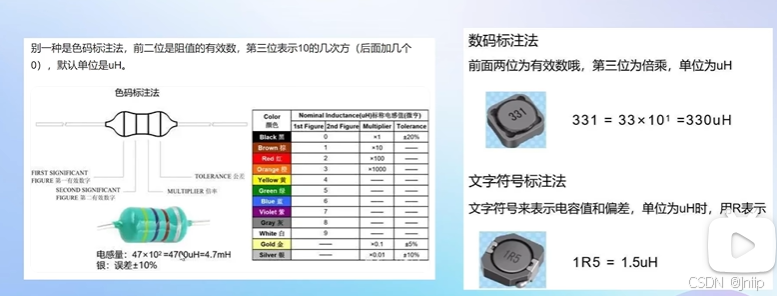

4.电感元件

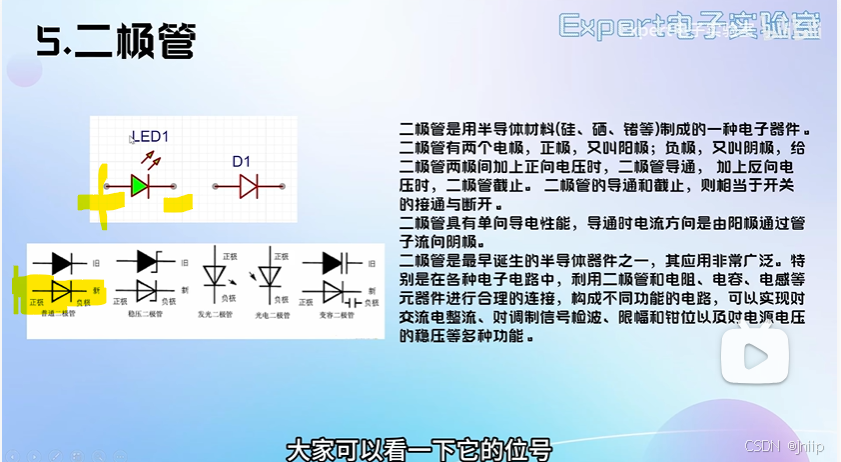

5.二极管

加上正向电压，二极管导通；加上反向电压，二极管截止

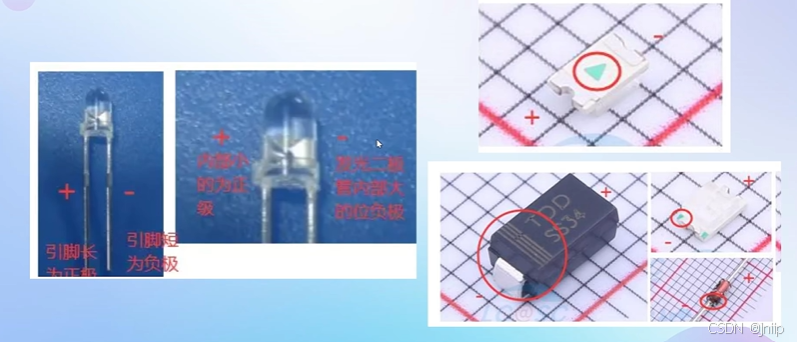

长引脚为+

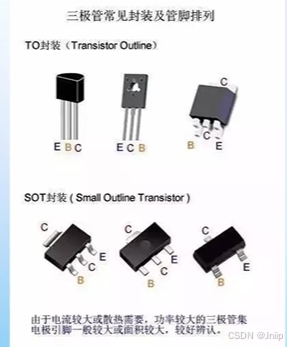

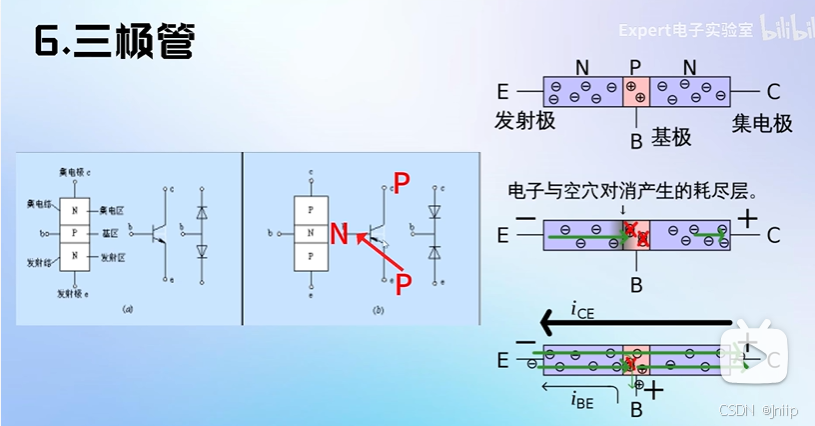

6.三极管：

将微弱的信号放大成幅度较大的电信号。电流控制

分为npn和pnp    箭头指向为p—>n

b：基极

c：集电极

e：发射机

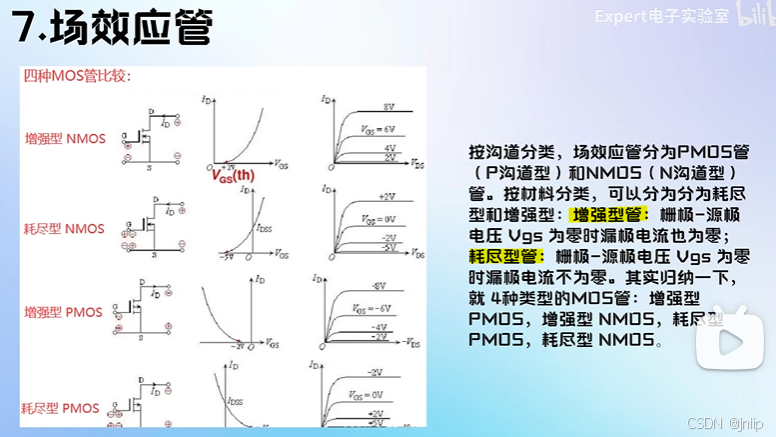

7.场效应管（单极性晶体管）：

利用控制输入回路的电场效应来控制输出回路电流的一种半导体器件

电压控制
