三种开关调整器（BUCK，BOOST，BUCK-BOOST）有一个共同的特点,即输出回路与输入回路共地,这样就无法实现多路输出。将讨论几种最为常用的隔离型开关调整器拓扑,包括推挽变换器、单端正激变换器、双管正激变换器以及交错并联正激变换器。它们有很多相同之处,因此可以归为一类。这几种拓扑结构都是通过高频变压器将能量传递到负载端,由于输出端和输入端直流隔离（变压器电气隔离）,因此可以实现多路输出。

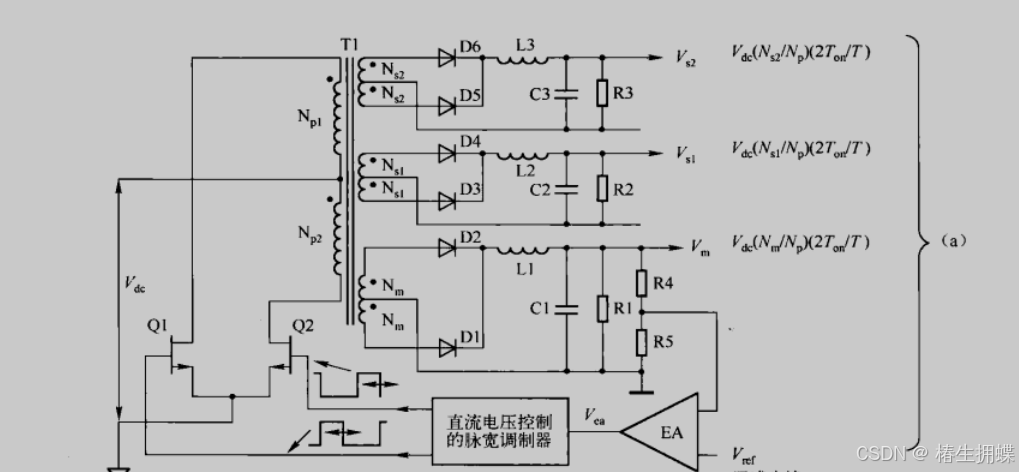

推挽脉宽调制变换器。开关管Q1和Q2由两个相位相差180°的脉宽调制信号驱动。变换器的输出包括一个主输出(Vm)和两个辅输出(Vs1和Vs2)。反馈环接在主输出Vm上,当输入和负载变化,通过控制Ton来调整输出。可以看出辅输出可以随着输入的变化而调整,但负载发生变化时,辅输出只能实现部分调整。

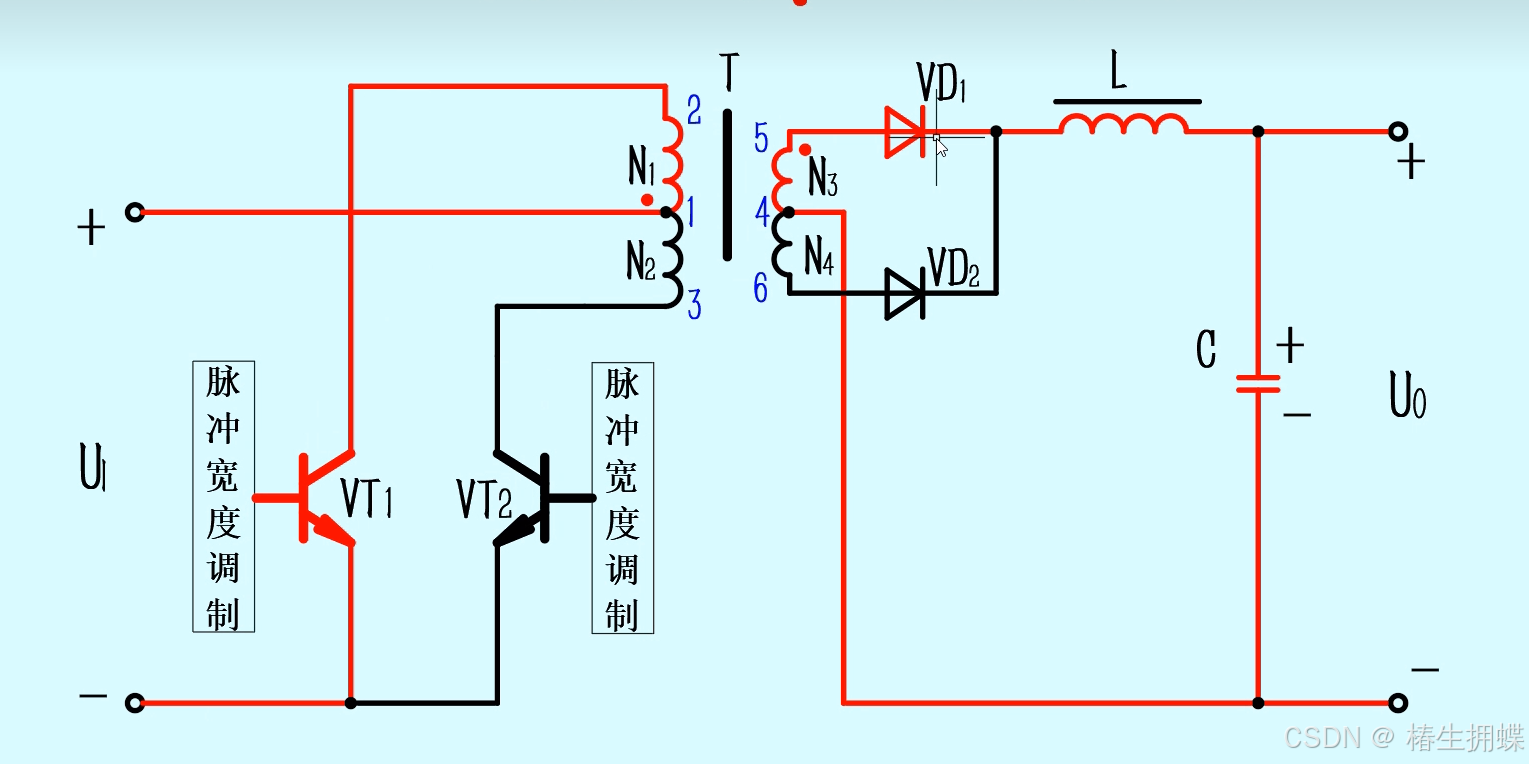

开关管分别打开电流的走向（开关管VT1导通）

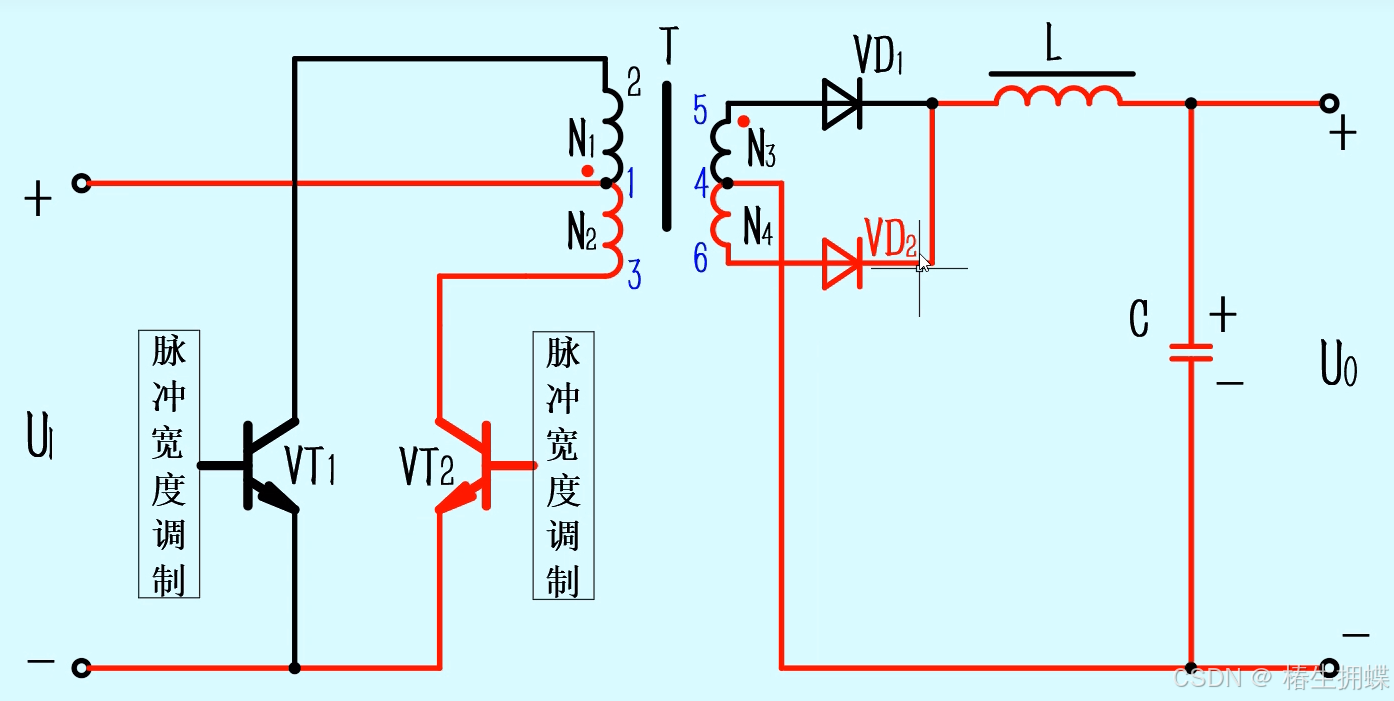

开关管VT2导通
