半控型器件：导通后无法控制关闭

因为制作工艺共基级电流增益。

大功率电器元件

可控硅(Silicon Controlled Rectifier) 简称SCR,是一种大功率电器元件，也称晶闸管。它具有体积小、效率高、寿命长等优点。在自动控制系统中，可作为大功率驱动器件，实现用小功率控件控制大功率设备。它在交直流电机调速系统、调功系统及随动系统中得到了广泛的应用。

什么是可控硅？有什么特点？和二极管有区别吗？

可控硅分单向可控硅和双向可控硅两种。双向可控硅也叫三端双向可控硅，简称TRIAC。双向可控硅在结构上相当于两个单向可控硅反向连接，这种可控硅具有双向导通功能。其通断状态由控制极G决定。在控制极G上加正脉冲(或负脉冲)可使其正向(或反向)导通。

这种装置的优点是控制电路简单，没有反向耐压问题，因此特别适合做交流无触点开关使用

基本结构

大家使用的是单向晶闸管，也就是人们常说的普通晶闸管，它是由四层半导体材料组成的，有三个PN结，对外有三个电极，第一层P型半导体引出的电极叫阳极A，第三层P型半导体引出的电极叫控制极G，第四层N型半导体引出的电极叫阴极K。从晶闸管的电路符号可以看到，它和二极管一样是一种单方向导电的器件，关键是多了一个控制极G，这就使它具有与二极管完全不同的工作特性。

以硅单晶为基本材料的P1N1P2N2四层三端器件,起始于1957年，因为它的特性类似于真空闸流管，所以国际上通称为硅晶体闸流管，简称晶闸管T，又因为晶闸管最初的在静止整流方面，所以又被称之为硅可控整流元件，简称为可控硅SCR.

在性能上，可控硅不仅具有单向导电性，而且还具有比硅整流元件（俗称"死硅")更为可贵的可控性.它只有导通和关断两种状态.

可控硅能以毫安级电流控制大功率的机电设备，如果超过此功率，因元件开关损耗显著增加，允许通过的平均电流相降低，此时，标称电流应降级使用.

可控硅的优点很多，例如：以小功率控制大功率，功率放大倍数高达几十万倍；反应极快，在微秒级内开通、关断；无触点运行，无火花、无噪音；效率高，成本低等等.

可控硅的弱点：静态及动态的过载能力较差；容易受干扰而误导通.

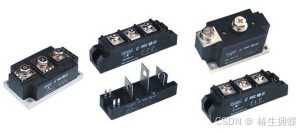

可控硅从外形上分类主要有：螺栓形、平板形和平底形.

可控硅元件的结构

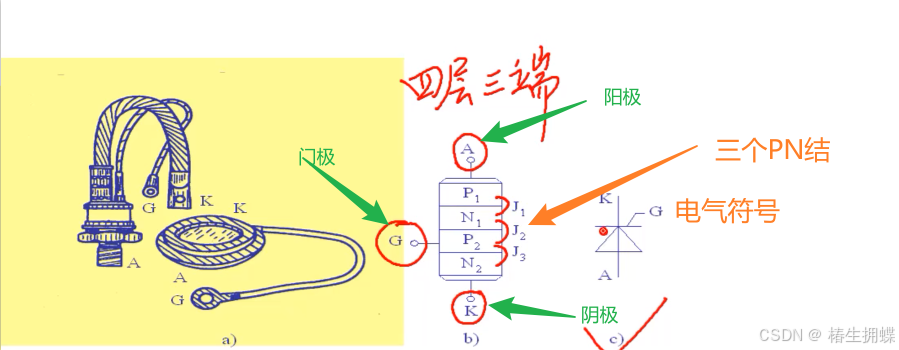

不管可控硅的外形如何，它们的管芯都是由P型硅和N型硅组成的四层P1N1P2N2结构.见图1.它有三个PN结（J1、J2（反向 PN 结）、J3），从J1结构的P1层引出阳极A，从N2层引出阴级K，从P2层引出控制极G，所以它是一种四层三端的半导体器件.

工作原理

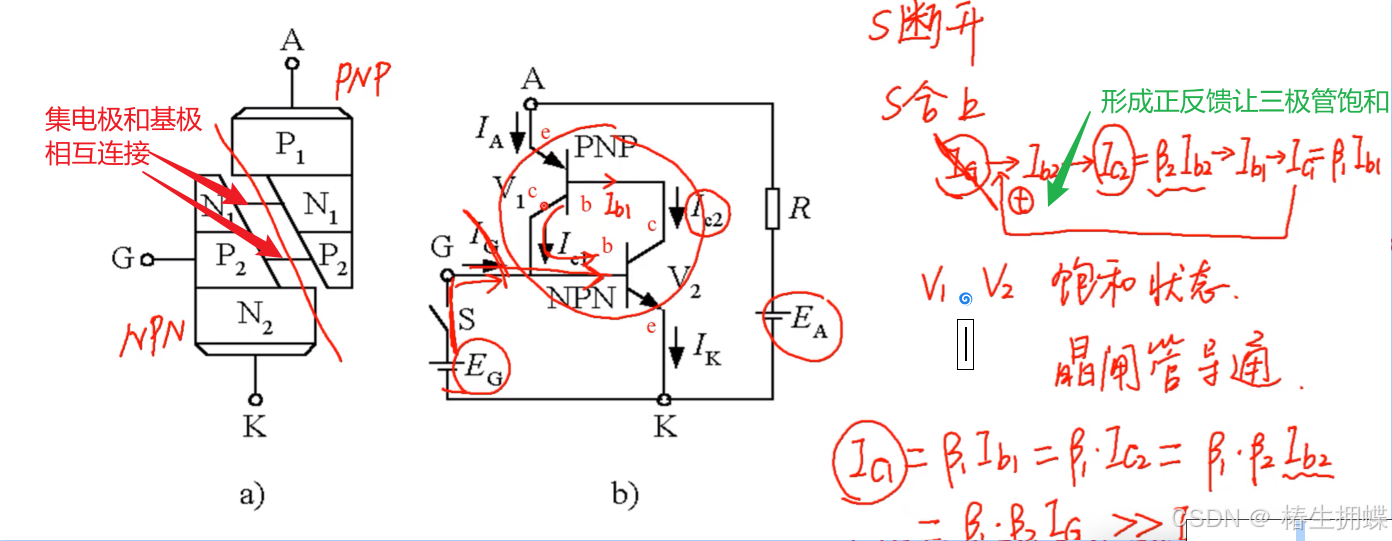

可控硅是P1 N1 P2 N2 四层三端结构元件，共有三个PN结，分析原理时，可以把它看作由一个PNP管和一个NPN管所组成，其等效图解如下图所示。

门级触发，产生正反馈，三极管达到饱和，晶闸管导通。

其他几种可能导通的情况:

阳极电压升高至相当高的数值造成雪崩效应，正向击穿

阳极电压上升率du/dt过高

结温较高（晶闸管温度高导致内阻值降低）

光触发（正常导通方式）

光触发可以保证控制电路与主电路之间的良好绝缘而应用于高压电力设备中，称为光控晶闸管(LightTriggered Thyristor--LTT) 。

只有门极触发是最精确、迅速而可靠的控制手段。

晶闸管正常工作时的特性总结如下:

(1)晶闸管的开通条件:晶闸管承受正向阳极电压，且门极有触发电流。 (这两个条件必须同时满足)。阳级正偏，门级正偏。

(2)晶闸管承受反向电压时，不论门极是否有触发电流，晶闸管都不会导通。

(2) 晶闸管的关断方法:给晶闸管的阳极直接施加一个反向电压;或者使晶闸管的阳

极电流降到接近于零的某一数值(维持电流)以下(两种方法选择一种)。

(3)晶闸管的半控性。晶闸管一旦导通，其门极就失去控制作用。即只能通过门极控

制晶闸管的开通，但不能控制其关断。

(4)晶闸管的单向导电性。晶闸管导通后，其电流只能从阳极A流向阴极K。（承受反向电压不会导通）

(5)晶闸管一旦导通，么实际由外电路决定。（理想器件等于短路状态，相当于一条导线）

晶闸管特性

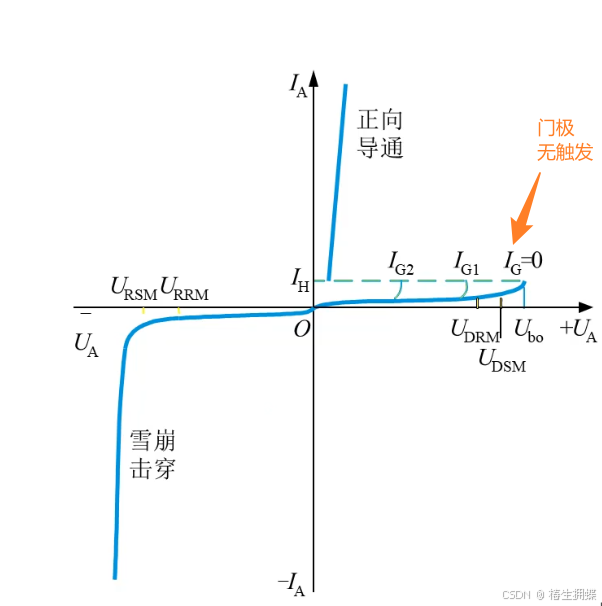

静态特性

正向特性
1、 IG=0时，器件两端施加正向电压只有很小的正向漏电流，为正向阻断状态。

2、正向电压超过正向转折电压Ub0。则漏电流急剧增大，器件开通。

3、随着门极电流幅值的增大，正转
折电压降低

晶闸管与电源的这种连接方式叫做正向连接，也就是说，给晶闸管阳极和控制极所加的都是正向电压。合上电源开关S，小灯泡不亮，说明晶闸管没有导通；再按一下按钮开关SB，给控制极输一个触发电压，小灯泡亮了，说明晶闸管导通了。这个演示实验给了我们什么启发呢?这个实验告诉我们，要使晶闸管导通，一是在它的阳极A与阴极K之间外加正向电压，二是在它的控制极G与阴极K之间输入一个正向触发电压。晶闸管导通后，松开按钮开关，去掉触发电压，仍然维持导通状态。

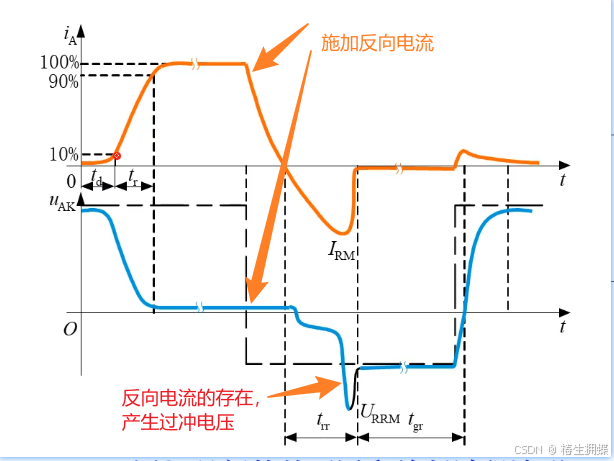

动态特性

1)开通过程
延迟时间td(0.5~1.5μs)

上升时间tr(0.5~3μs)

开通时间如以上两者之和td+tr
2)关断过程
反向阻断恢复时间trr
正向阻断恢复时间tgr
关断时间女以上两者之和tq=trr+tgr

晶闸管特点

“一触即发”。但是，如果阳极或控制极外加的是反向电压，晶闸管就不能导通。控制极的作用是通过外加正向触发脉冲使晶闸管导通，却不能使它关断。那么，用什么方法才能使导通的晶闸管关断呢?使导通的晶闸管关断，可以断开阳极电源（图3中的开关S）或使阳极电流小于维持导通的最小值（称为维持电流）。

如果晶闸管阳极和阴极之间外加的是交流电压或脉动直流电压，那么，在电压过零时，晶闸管会自行关断
