在 8MHz 的时钟电路中挂接电阻，电容

匹配电阻：在晶体振荡电路中，用于匹配晶体和振荡电路的阻抗，确保振荡的稳定性，阻值通常在几十千欧到几百千欧，例如 1MΩ、33KΩ、47KΩ 等。

在一些电子电路中，尤其是涉及到时钟信号的产生和传输时，会使用晶体振荡器等器件来产生特定频率的时钟信号，这里的 8MHz 可能就是指时钟信号的频率。在时钟电路中挂接电阻，可能是为了起到匹配阻抗、稳定振荡频率、调整信号幅度等作用。例如，在晶体振荡器的电路中，通常会连接一个或多个电阻，用于帮助晶体起振并稳定振荡频率，使振荡器能够输出稳定的 8MHz 时钟信号，为整个系统的同步和定时提供基准。

在 8MHz 的时钟电路中挂接电阻 怎么确定大小？

• 作用：在晶体振荡电路里，有时会使用电阻来匹配晶体和振荡电路的阻抗（W），确保振荡的稳定性。

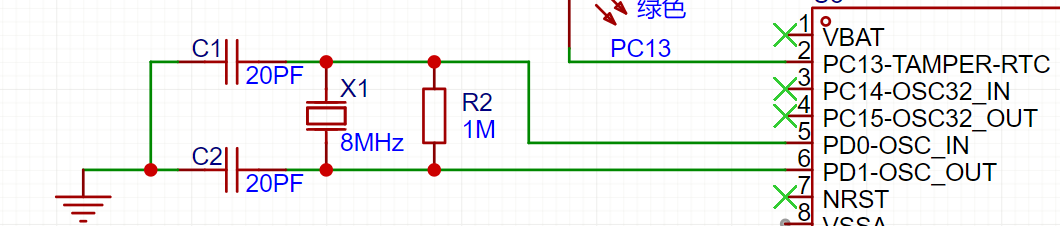

• 确定方式：通常，晶体的数据手册会给出推荐的匹配电阻值。若无手册，可采用经验值。对于 8MHz 晶体振荡电路，匹配电阻阻值一般在几十千欧到几百千欧之间。比如，常见的取值是 1MΩ 或者几十 KΩ，像 33KΩ、47KΩ 等。此外，还可通过实验调试，从一个经验值开始，逐步微调电阻阻值，同时观察示波器上时钟信号的波形，直至获得稳定且符合要求的振荡波形。（我没有做过检测过 但是使用过，，8MHZ晶振一般挂1M就能做到为整个系统同步和定时提供基准）

起振电容

• 对于晶体振荡器构成的 8MHz 时钟电路，通常需要外接两个电容到晶体两端，这两个电容与晶体一起构成一个谐振回路，帮助晶体起振。它们参与确定晶体的振荡频率，与晶体的等效电容、电感等参数共同作用，使振荡器能够稳定地产生 8MHz 的时钟信号。一般来说，这两个电容的取值会根据晶体的特性以及电路的要求进行选择，常见的取值范围在几皮法到几十皮法之间。一般取  20PF起到起振电容的作用。
