【proteus】利用 MSI 设计同步置数/异步清零六十进制计数器

一、实验目的

1. 熟悉中规模集成电路计数器的功能及应用。

2. 复习中规模集成电路译码器的功能及应用。

3. 复习七段数码管扫描式显示电路的工作原理。

4. 学会综合测试的方法。

二、实验仪器及设备

1. 数字电路实验箱、逻辑分析仪。

2. 器件：74LS160，74LS48，74LS20，74LS157 等

三、实验原理

1. 任意 N 进制计数器的实现

(1) M>N 时

直接利用集成计数器的清零端或置数端实现归零，从而构成按自然态序进

行计数的 N 进制计数器。

(2) M<N 时

先通过将集成计数器的级联形成大于 N 进制的集成计数器，即搭建计数状

态多于 N 的集成计数器，再利用级联的集成计数器的清零端或置数端实现多级

计数器同时归零，从而构成按自然态序进行计数的 N 进制计数器。

2. 同步清零、同步置数、异步清零和异步置数

同步方式和异步方式的区别在于清零和置数的操作是否需要等待时钟

的有效沿到达。同步清零和同步置数是指当清零或置数端有效时，计数器将在时

钟有效沿到达时进行清零或置数。异步清零和异步置数是指当清零或置数端有效

时，计数器的输出立即清零或置数。

四、proteus仿真图展示

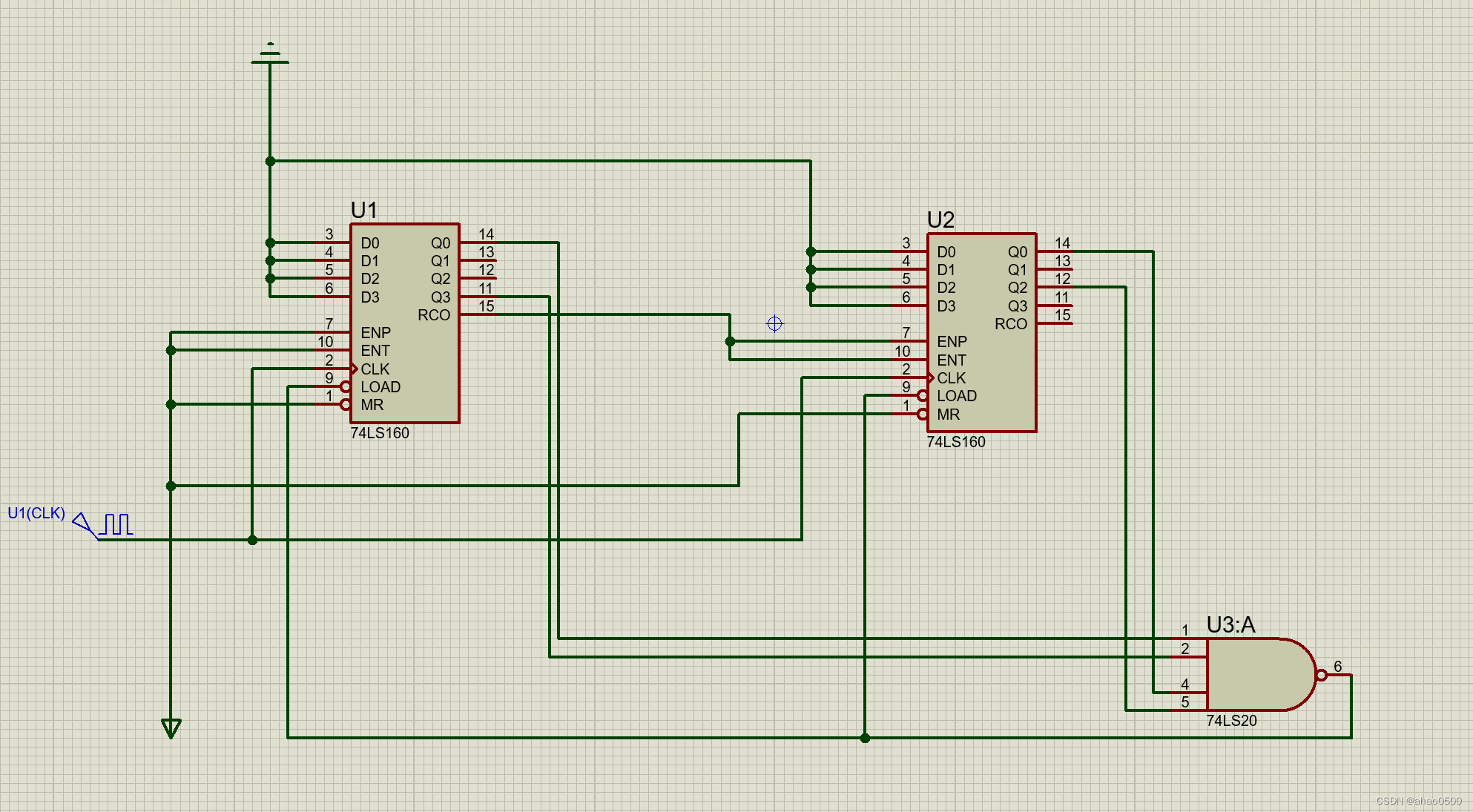

 这是同步置数实现的仿真

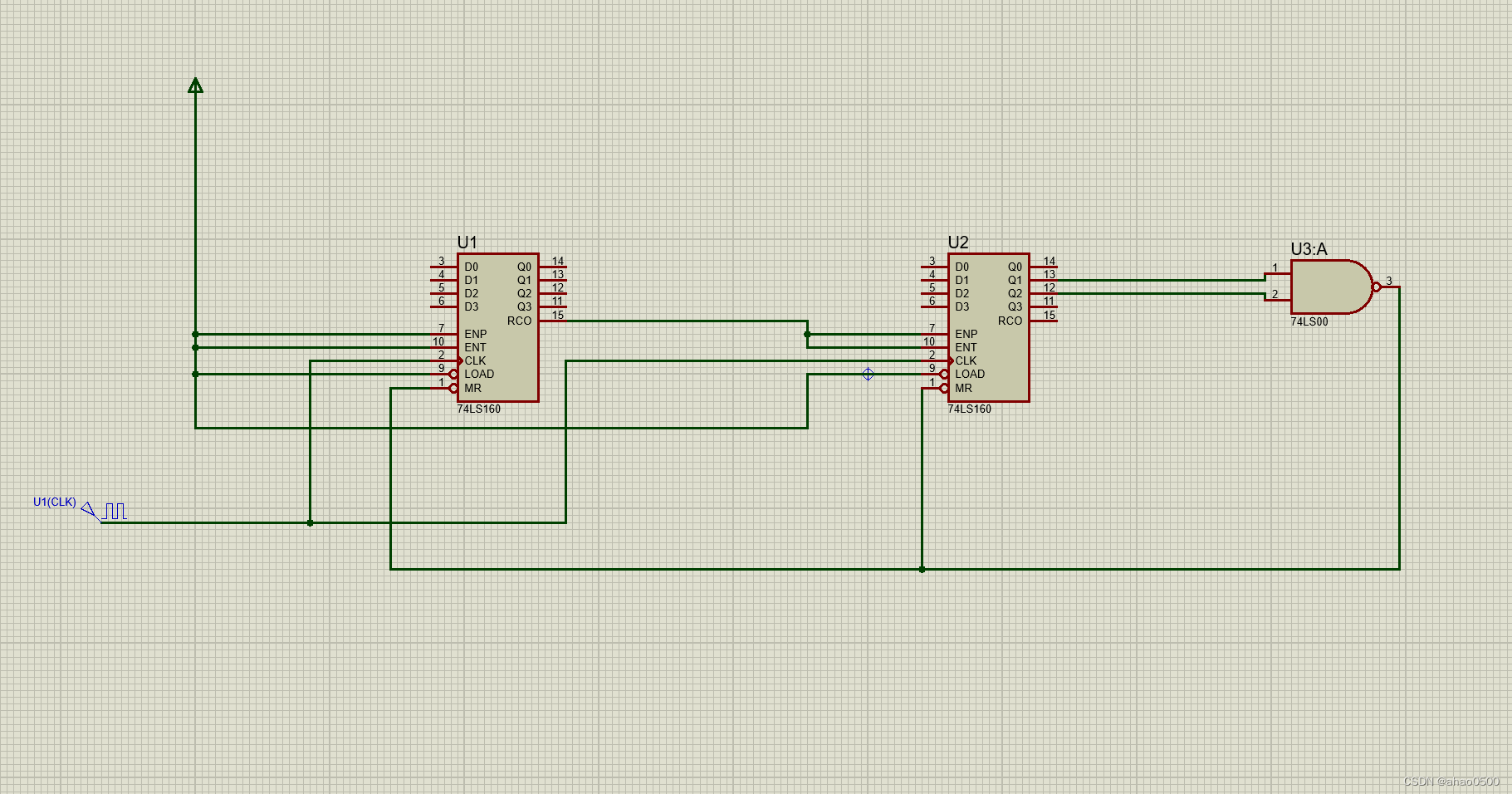

这是异步清零实现的仿真
