【Proteus】译码显示电路（1）数码管的扫描式显示

实验七 译码显示电路（1）

数码管的扫描式显示

七段数码管是一种常见的半导体发光器件，采用七个发光二极管 a-g 构成。

数字电路实验箱采用的是 4 联装共阴极七段数码管，即 4 位的七段数码管共用一 组发光二极管 a-g 的数据驱动线。要使 4 联装共阴极七段数码管每一位同时显示不同内容需要采用扫描式显示方法。

一、实验目的

1. 掌握中规模集成译码器的逻辑功能和使用方法。

2. 掌握数码管的扫描式显示。

3.在实验箱上的数码管显示自己的学号

二、实验设备

1. 数字电路实验箱、逻辑分析仪。

2. 器件：七段数码管、74LS138 、74LS00 等。

三、实验原理

1. 七段发光二极管(LED)数码管

（1）共阴极连接：高电平驱动

（2）共阳极连接：低电平驱动

2. 4 联装共阴极七段数码管

3. 74LS48（共阴极七段译码驱动器）

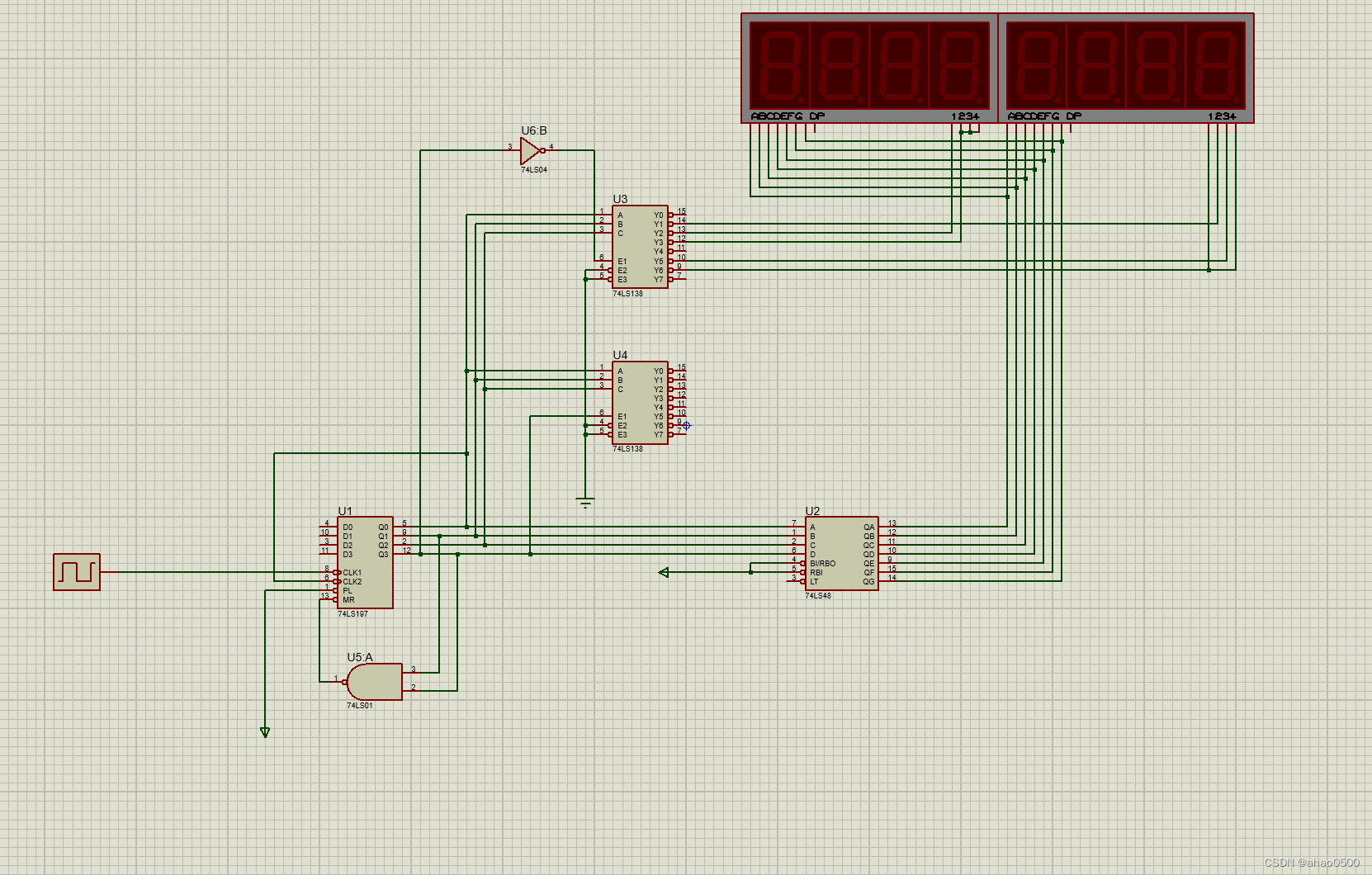

四、Proteus仿真图

注意：第一个是74LS138数字0到7的显示，第二个是负责8、9的显示；

注意要给74LS197清零
