AUTOCAD学习 - 标注时如何标注水平数字

标注时如何标注水平数字

---

---

成品展示

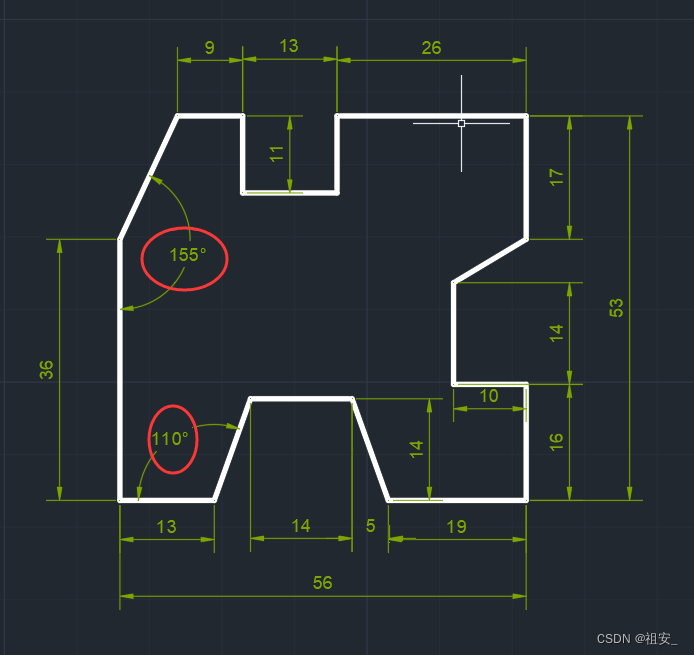

如图,标注角度时需要水平标注

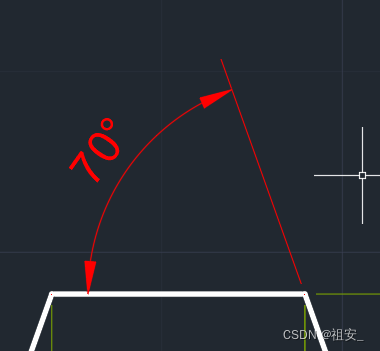

一、一般来说,我们标注的角度数字都不是水平的

如下

二、解决方法

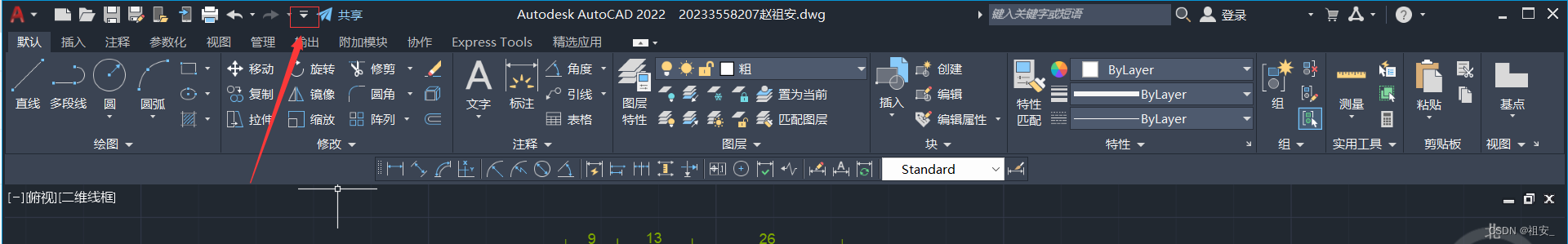

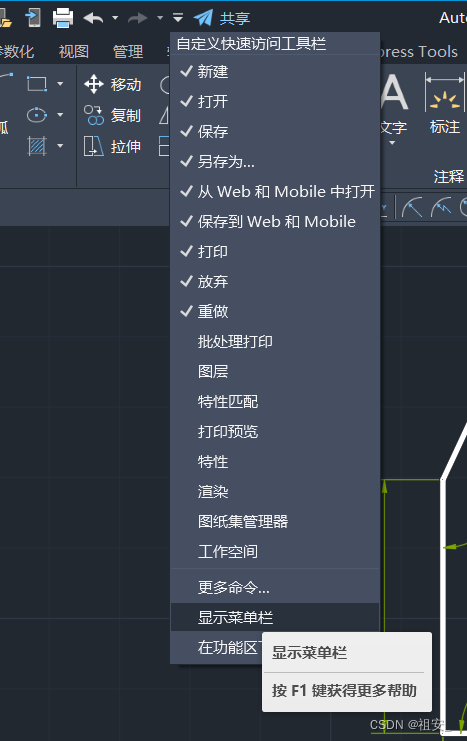

1.在上方找出这个倒三角,可能位置不一样,需要自己找

2.点开他,并选择显示菜单栏

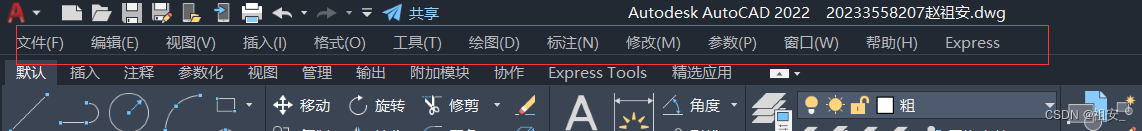

显示的菜单栏如下所示

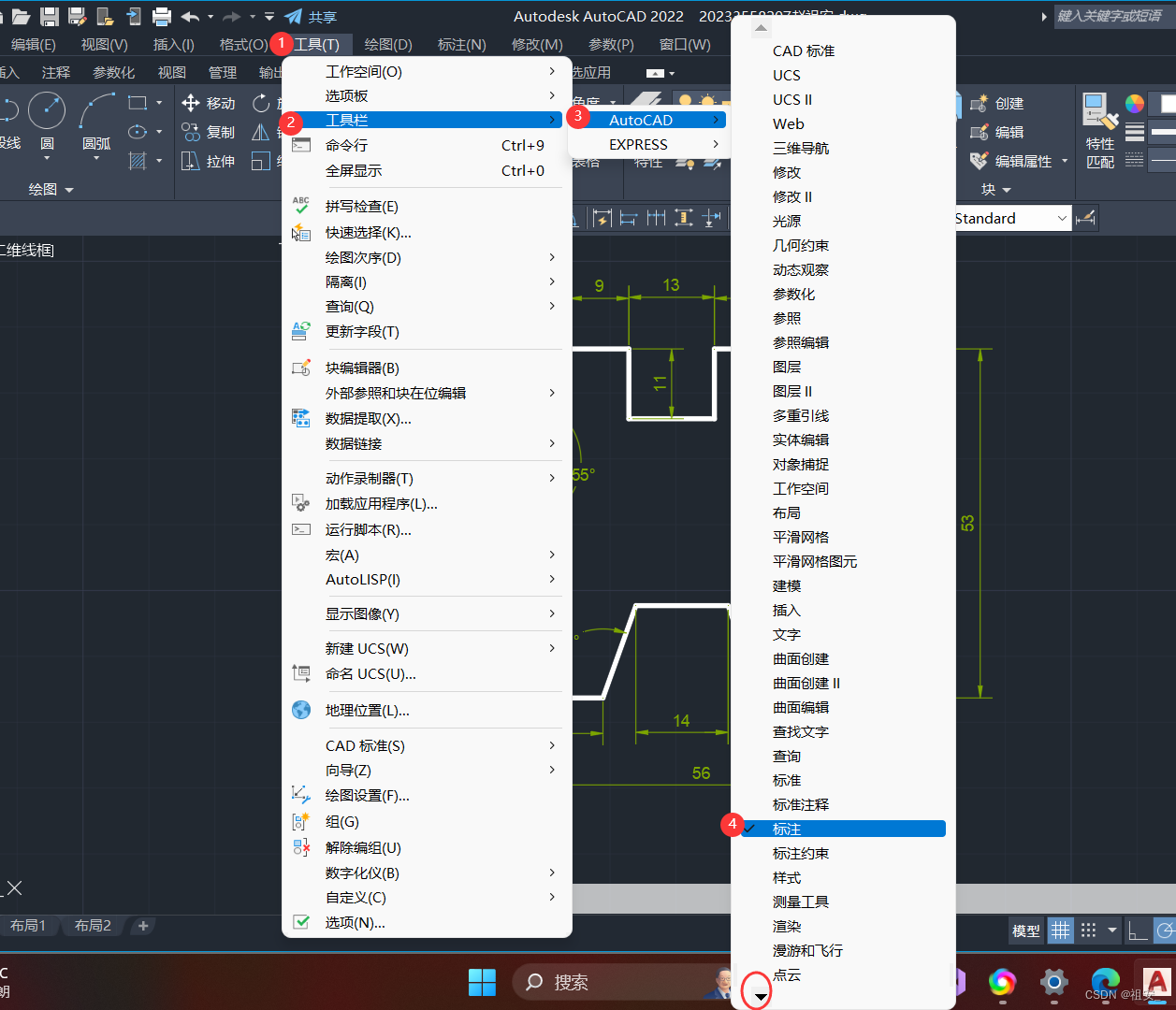

3.在菜单栏中点开工具->工具栏->AutoCAD->标注(找不到标注的可能要自己点击红圈圈起来的小三角往下翻,或者是上面没圈出来的小三角往上翻)

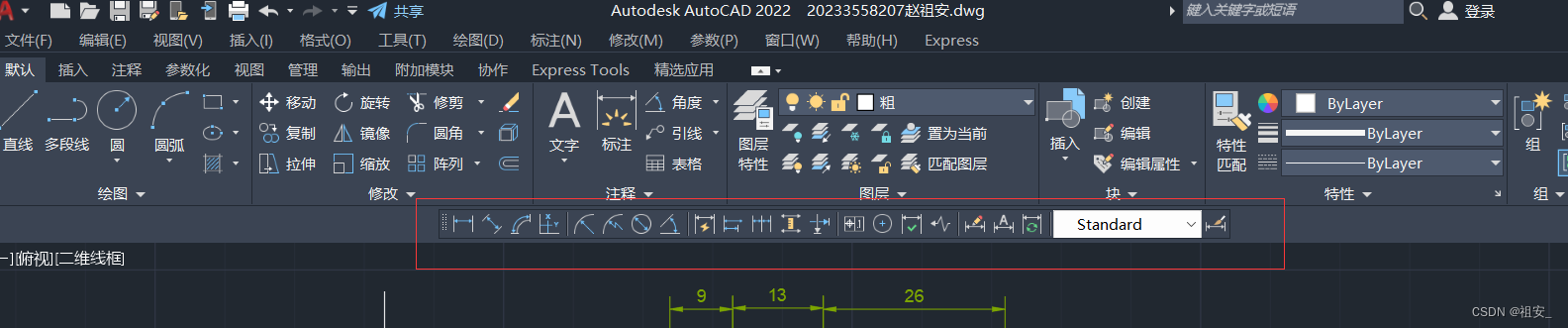

标注显示的东西如下(我之前已经开了,所以在之前的图已出现)
每个人出现的位置不一定一样

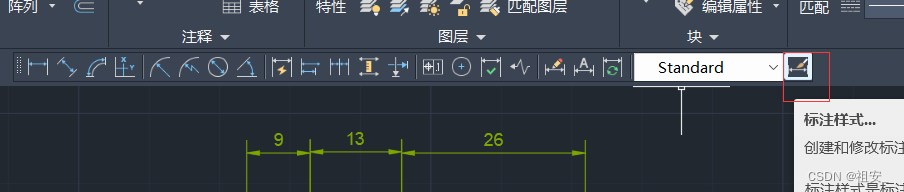

4.点击标注样式

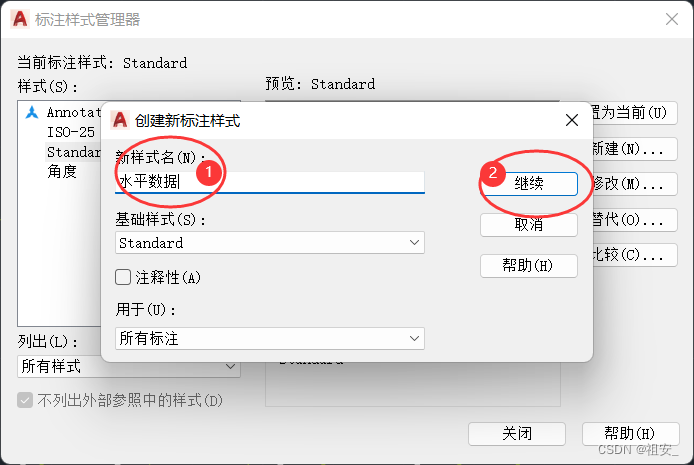

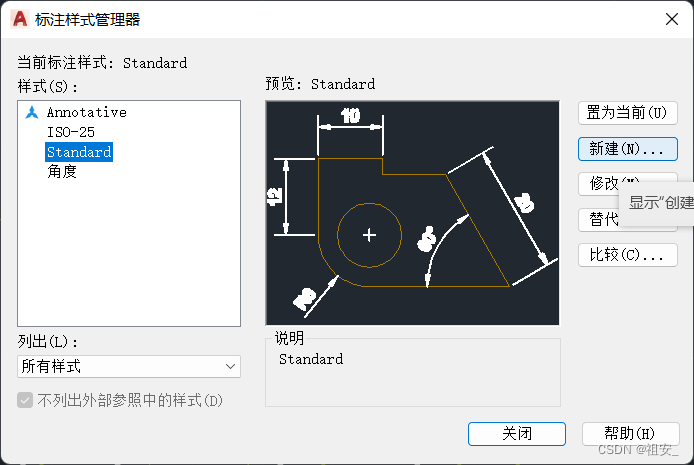

5.创建新的标注样式

命名后选择继续

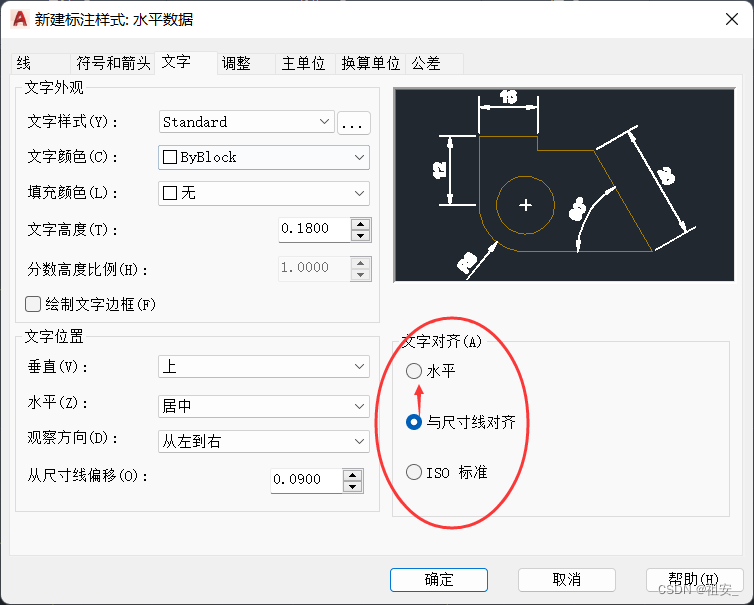

跳出此界面,可对新建的样式进行编辑,选择文字

在文字对齐处选择水平

选择继续(在橙色圈中也能看出相比上张图,标注数字都变水平)

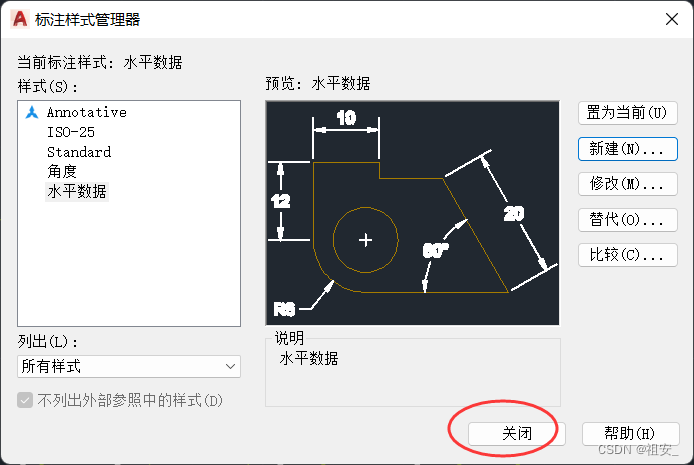

点击关闭

6.选择刚建好的标注样式

系统会默认选择新建的标注样式

当然也可以自己选择,如下

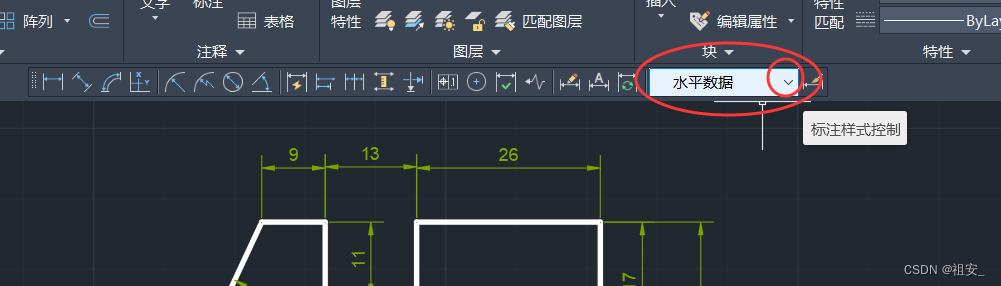

点击该处右边小三角形

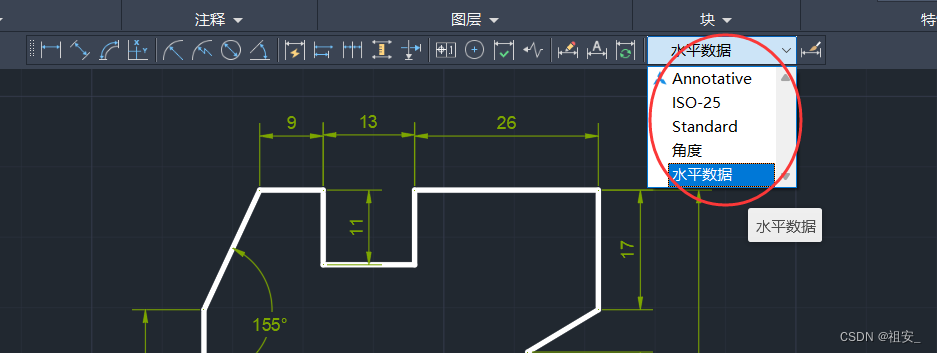

点开后可以选择新建的标注样式,当然还可以选择其他的标注样式

7.成品

之后在进行尺寸标注,标注的数字都是水平的了

---
