窗口排列

在给元器件布线时通常需要看原理图的布局，在不知道的情况下都是打开两个进程，边看边操作，在这种情况下不但浪费多余的资源而且不能实现布局传递（元器件点住在原理图中显示\在原理图中点住在PCB中显示）嘉立创提供了窗口排列，同时能实现布局传递。

功能入口

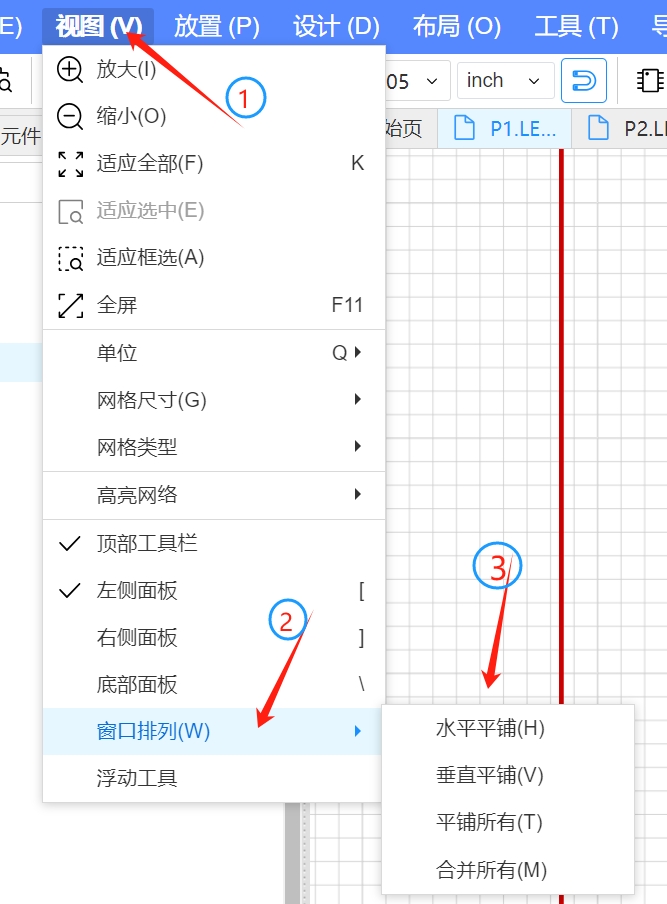

  • 在顶部菜单中找到 - 视图 - 窗口排列 - 水平平铺（根据自己的需求选择）
  • 水平平铺快捷键：V+W+H
  • 垂直平铺快捷键：V+W+V
  • 平铺所有快捷键：V+W+T
  • 合并所有快捷键：V+W+M
