标准化与缩放指令



模拟量在plc系统中有着非常广泛的应用，特别是在过程控制系统中。模拟量是一种连续变化的量，因此，它的使用对象也是各种连续变化的量，比如温度，压力，湿度，流量，转速，电流，电压，扭矩等 。

PLC模拟量的转换

在S7-1200中提供了两条指令供大家使用，大家在使用者两条指令时，就可以用于完成模拟量的转换过程。（1）NORM_X：标准化 （2）SCALE_X：缩放

1、NORM_X：标准化

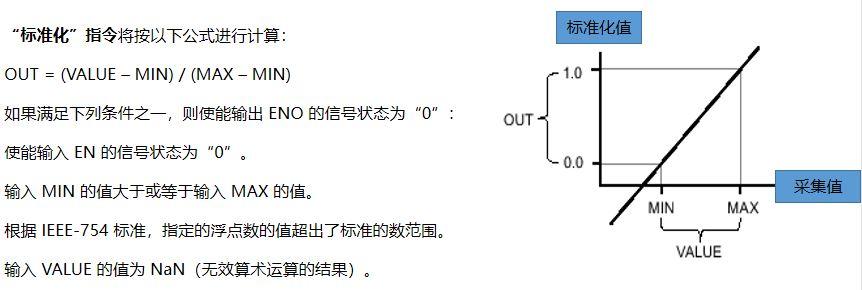

“标准化”指令，通过将输入 VALUE 中变量的值映射到线性标尺对其进行标准化。可以使用参数 MIN 和 MAX 定义范围的限值。输出 OUT 中的结果经过计算并存储为浮点数，这取决于要标准化的值在该值范围中的位置。如果要标准化的值等于输入 MIN 中的值，则输出 OUT 将返回值“0.0”。如果要标准化的值等于输入 MAX 的值，则输出 OUT 需返回值“1.0”。如果是用于模拟量的转换，则MIN和MAX表示的就是我们模拟量模块输入信号对应的数字量的范围，而VALUE表示的就是我们的模拟量模块的采用值 。

2、SCALE_X：缩放

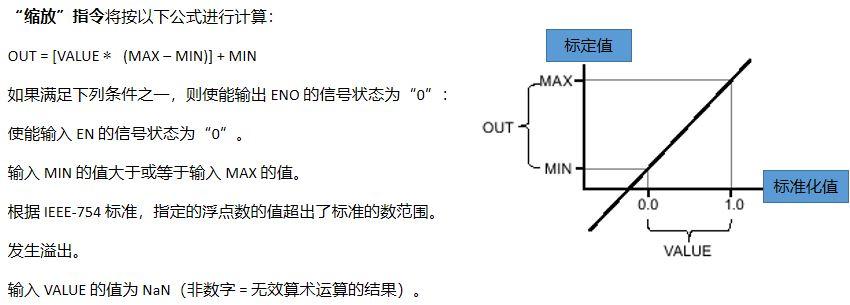

“缩放”指令，通过将输入 VALUE 的值映射到指定的值范围来对其进行缩放。当执行“缩放”指令时，输入 VALUE 的浮点值会缩放到由参数 MIN 和 MAX 定义的值范围。缩放结果为整数，存储在 OUT 输出中。

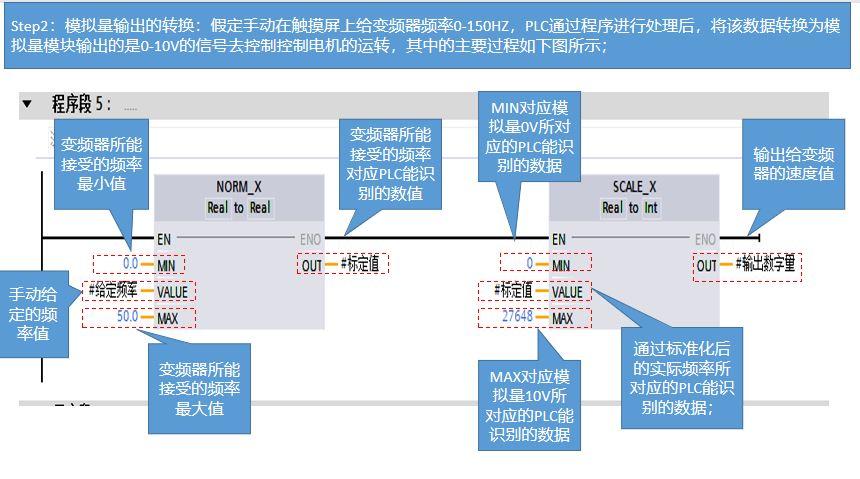

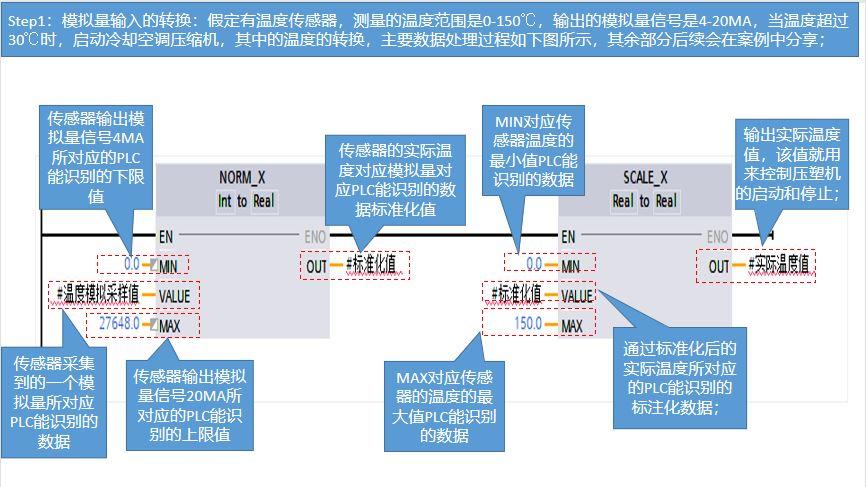

通过以上这两个指令，我们即可实现模拟量之间的转换过程：
