eMMC 芯片主要应用于智能手机、平板、笔记本电脑、录音笔、相机、多媒体播放器、TV 解码器、物联网等。
在智能设备普及的今天，手机、平板、智能手表等电子产品几乎成了人体的“第二器官”。而支撑这些设备存储数据的关键部件之一，就是藏在主板上的 eMMC 芯片。当它突然“罢工”，你的照片、聊天记录、文件可能瞬间消失。本文将用最直白的语言，为你解读eMMC芯片的“生存法则”和数据恢复的底层逻辑。
一、eMMC芯片：智能设备的“微型图书馆”
eMMC（嵌入式多媒体卡）本质上是一个“存储管理一体化”的芯片，它由闪存颗粒（NAND Flash）和主控芯片（Controller）装而成，相当于把“仓库”和“管理员”打包进一个指甲盖大小的模块中。
eMMC 芯片的身影遍布各类场景：
- 移动设备：手机、平板、笔记本电脑、录音笔、相机、多媒体播放器等
- 智能家居：物联网设备（如扫地机器人等）
- 车载系统：行车记录仪、中控屏的本地存储核心
- 工业设备：POS 机、工控设备
与电脑硬盘不同，eMMC 芯片直接焊接在主板上，让它既能节省空间，又降低了设备厂商的生产成本。但这也为后续的数据恢复埋下伏笔——单独取出芯片读取数据的难度很大。
二、eMMC芯片的“致命弱点”：五大高危受损场景
1. 突然断电
文件正在写入时强制关机或断电，可能导致文件系统错乱（类似图书馆书架突然倒塌，书籍混作一团）。
2.寿命耗尽
每个闪存单元有擦写次数限制（约3000-10000次），长期频繁使用的微信聊天记录、APP缓存会加速芯片“衰老”，最终触发只读保护（仓库管理员罢工，拒绝存取数据）。
3.物理损坏
手机进水、重摔或维修时的热风枪高温，可能造成芯片焊点断裂或内部电路烧毁（微型图书馆被地震摧毁）。
4. 固件故障
主控芯片程序异常时，可能误判存储状态，导致设备无法识别存储空间（管理员突然失忆，找不到仓库入口）。
5. 长期闲置
存放多年的旧手机可能因电子元件老化，出现电荷流失，导致数据自然损坏（仓库里的书籍随时间风化）。
三、数据恢复的“地狱难度”：为什么很多专业公司也未必能救？
eMMC 芯片的三大特性，让数据恢复成为技术攻坚战：
1. 硬件级加密
新机型普遍采用芯片级加密（如手机锁屏密码绑定加密密钥），即便取出芯片，数据也是“天书”。
2. 数据分布玄机
主控芯片的磨损均衡算法会让数据分散存储在不同区块（同一份文件被撕成碎片藏进不同书架），需要专业设备重组数据。
3. 物理损伤修复
若芯片出现焊盘脱落、内部断路，需通过芯片植球、引脚飞线等显微操作修复，成功率不足30%。
四、自救指南：这些操作可能“火上浇油”
- ❌ 持续给故障设备充电——可能扩大电路短路范围
- ❌ 自行拆卸焊接芯片——静电或操作失误将导致永久损坏
- ❌ 反复重启尝试——加剧闪存磨损，增加数据覆盖风险
五、芯片故障时的正确应对方式
当设备出现反复重启、提示存储损坏、文件大量消失时，建议：
- 立即断电，防止二次损伤
- 联系具备芯片级修复能力的机构
六、eMMC 芯片数据恢复方案——读取设备、读取 eMMC 芯片 or 直接读取 NAND？

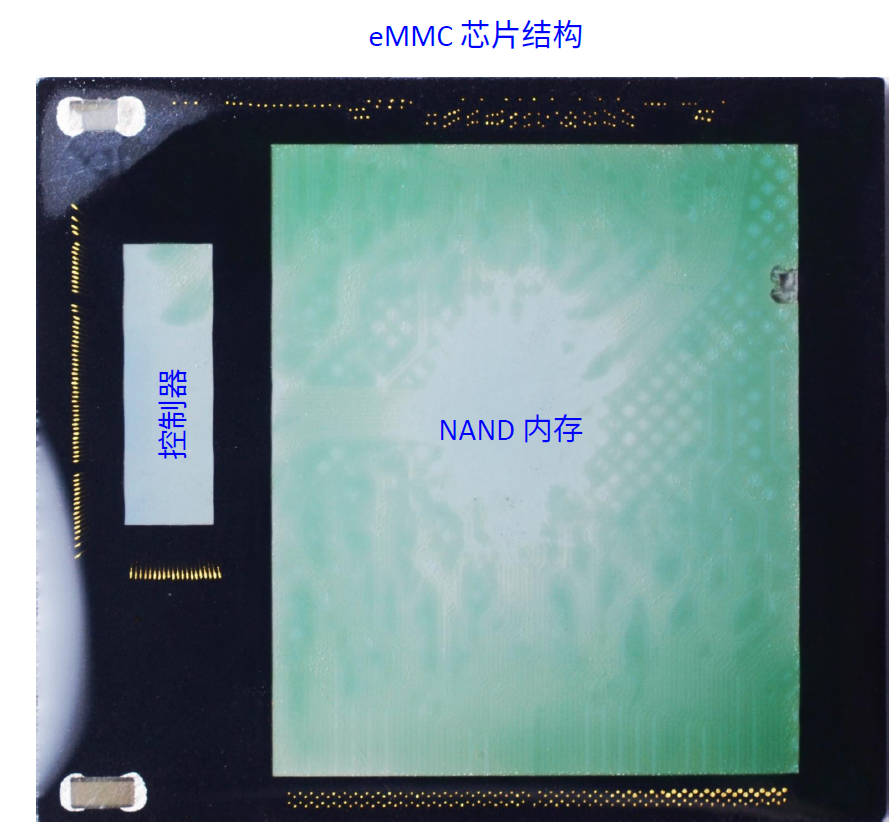

1. eMMC 芯片的结构

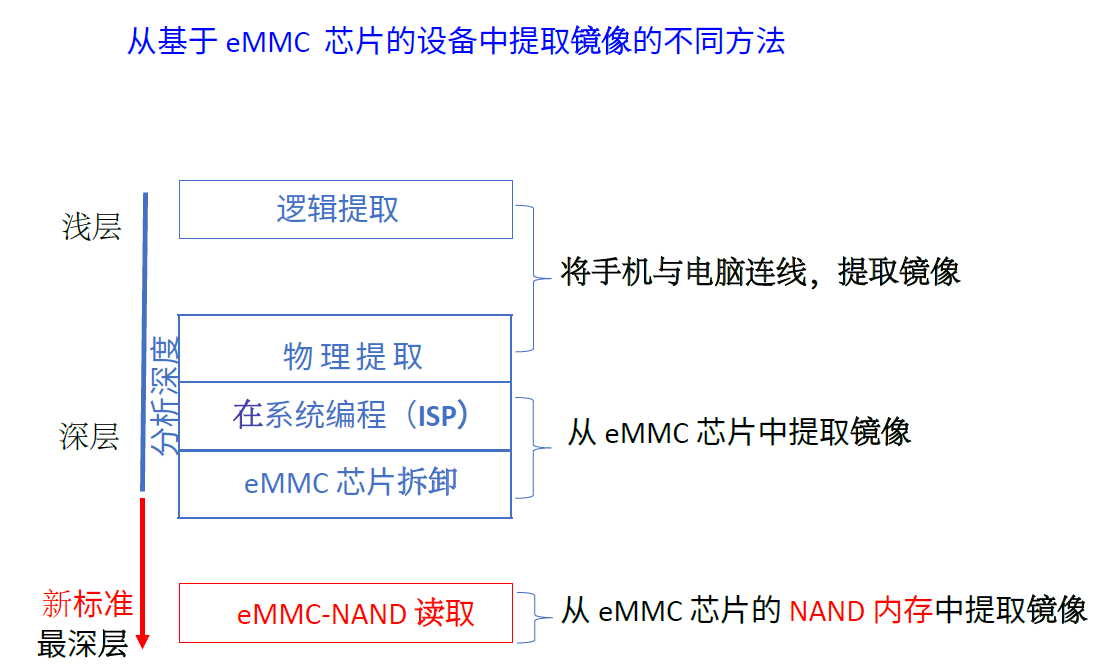

2. 对 eMMC 芯片提取镜像的不同方式

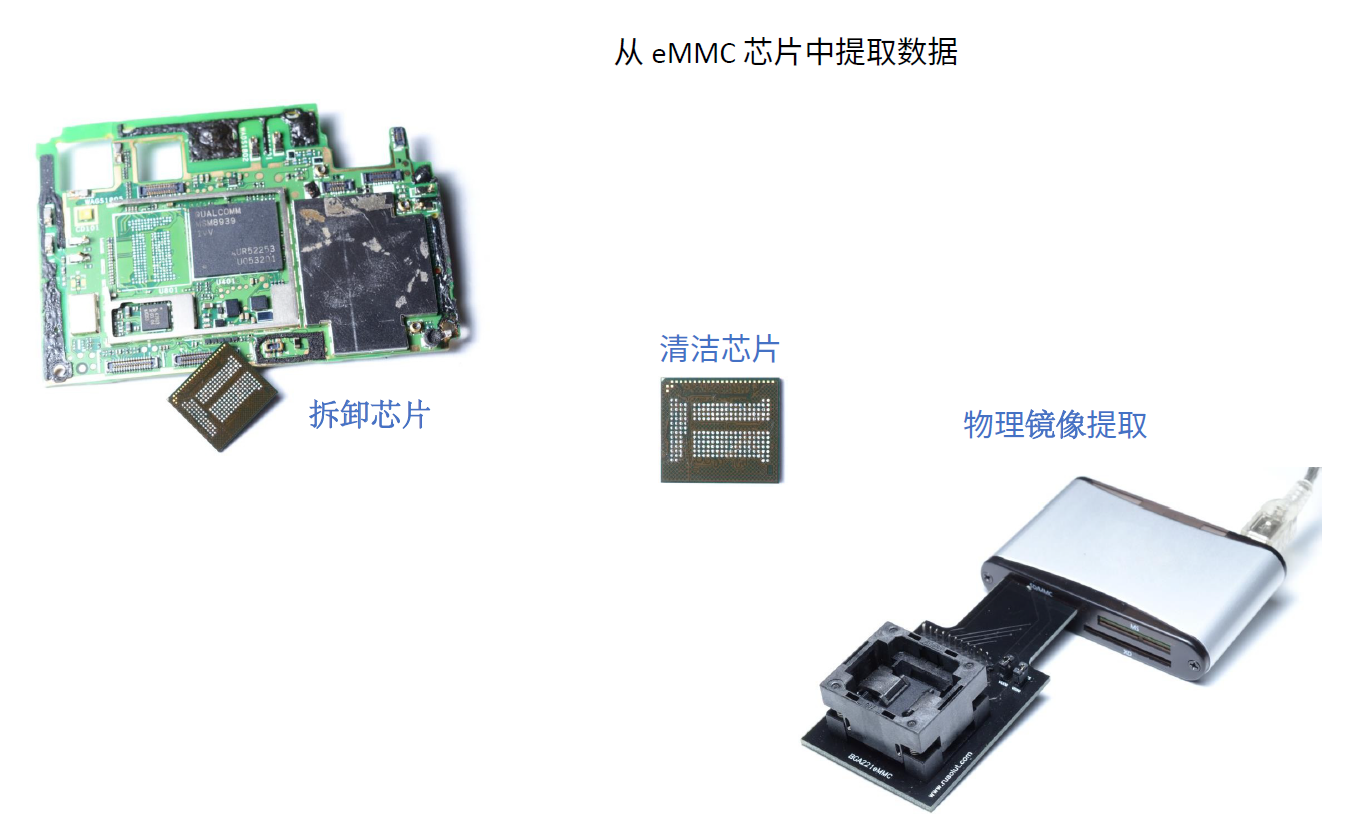

3. 常用的拆卸 eMMC 芯片进行数据提取的方式
4. 还可以深入，使用专用工具，直接对 NAND 进行数据提取
当芯片发生以下故障场景时，用上述级别的方式难以实现数据的恢复。此时需要绕过 eMMC 控制器，直接深入读取 NAND 芯片，进行数据提取：
- eMMC 芯片物理损伤
- 重置出厂设置
- 数据被清除
示例：通过 NAND 接口从被覆写的 eMMC 芯片垃圾块中恢复已删除的短信
本示例中，我们要恢复手机中已删除的短信。为了测试方案的有效性，并加深难度，我们还雪上加霜地刻意对 eMMC 芯片进行了擦除！
随后，我们利用 NAND 数据恢复专用工具，通过 NAND 接口，直接对 NAND 芯片提取物理镜像，然后搜索要寻找的手机短信。
- 获取 eMMC 芯片 NAND 内存的访问权限
- 提取 NAND 芯片的物理镜像
- 将物理镜像解码为可读形式
- 检查转储中是否仍有 "残余 "区块（是否0x00）
- 使用 SQLite 雕刻算法扫描转储以查找数据（本示例中，要查找为了测试目的而事先刻意删除的短信）
- 分析结果

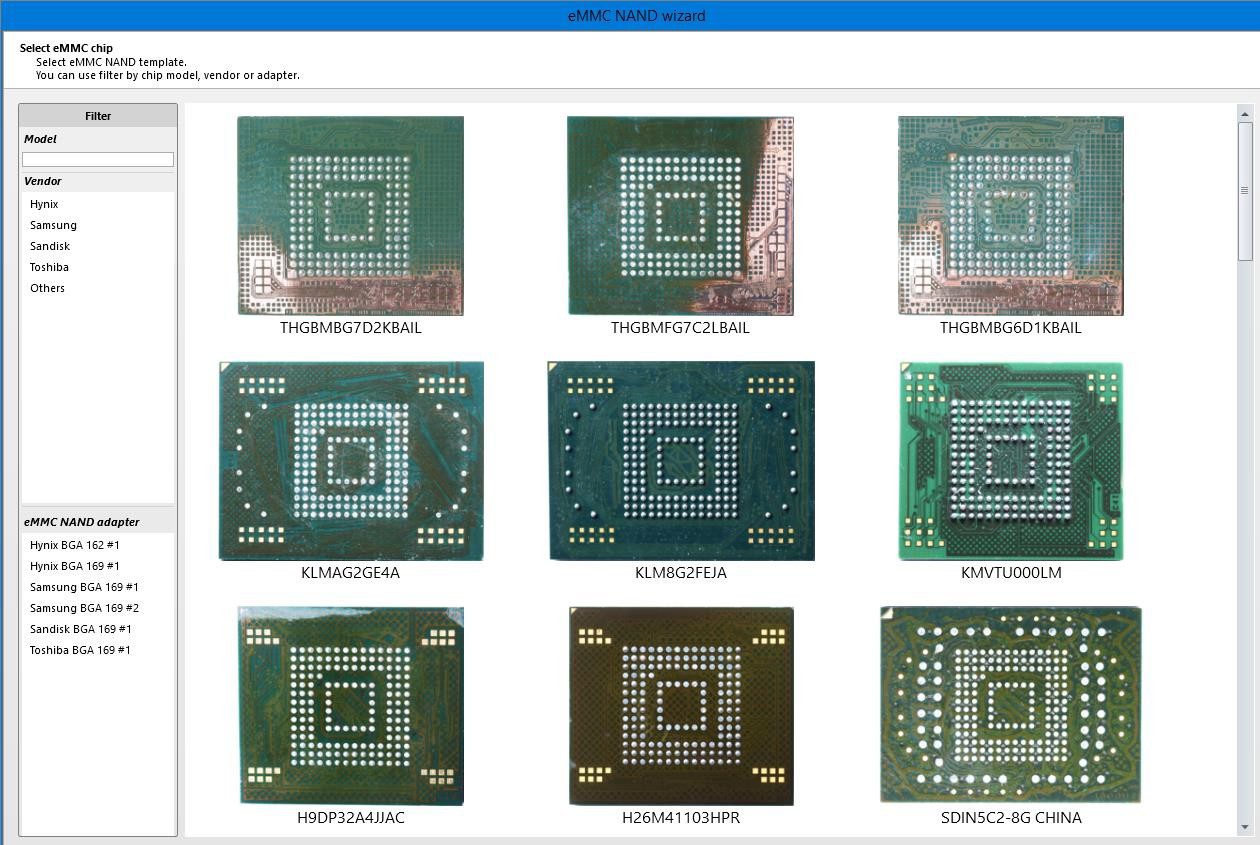

可视化的NAND 读取工具：

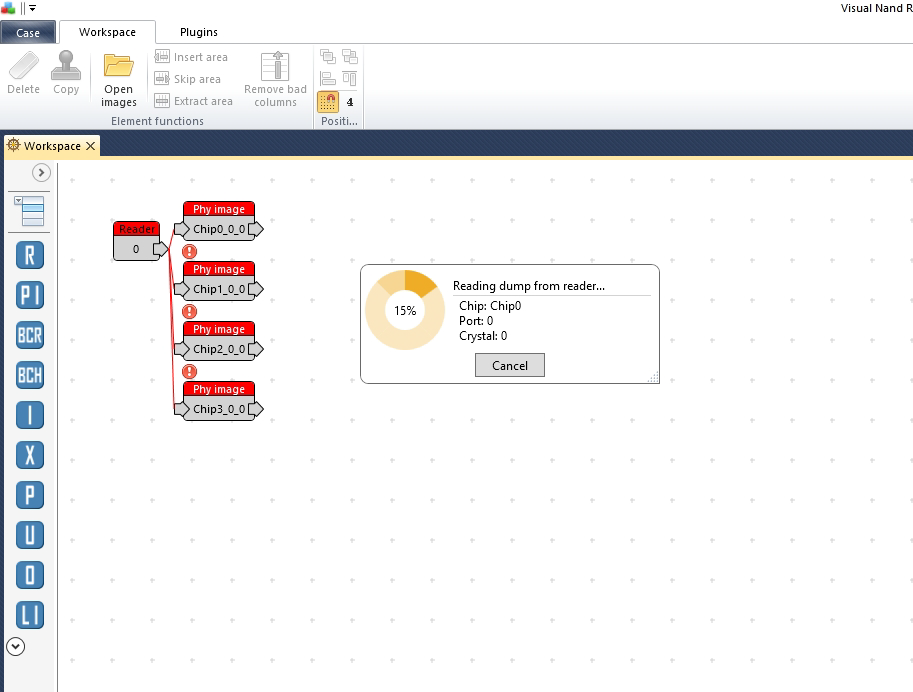

Raw NAND 物理镜像提取：

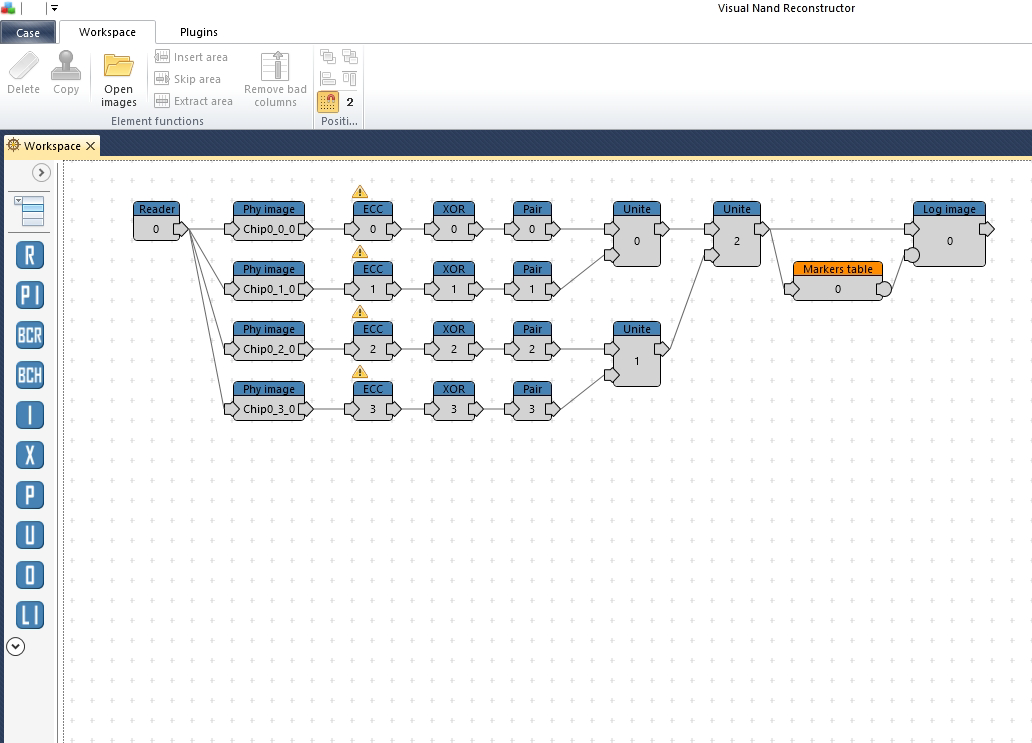

逻辑镜像重建：

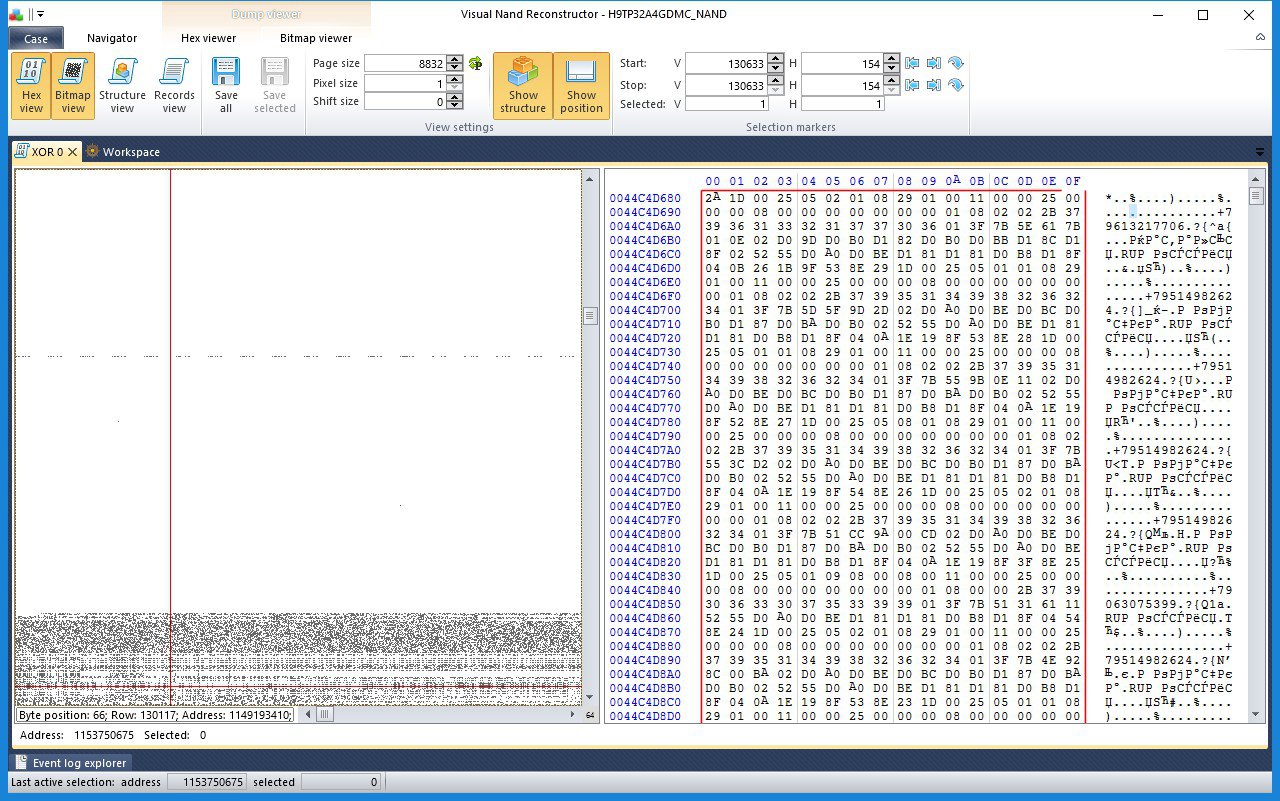

解扰后的镜像（我们预期要看到0x00，但现实并非如此）。（对于数据擦除操作：第一轮，约有5%数据块剩余未被擦除；第二轮，约有1%数据块剩余未被擦除）

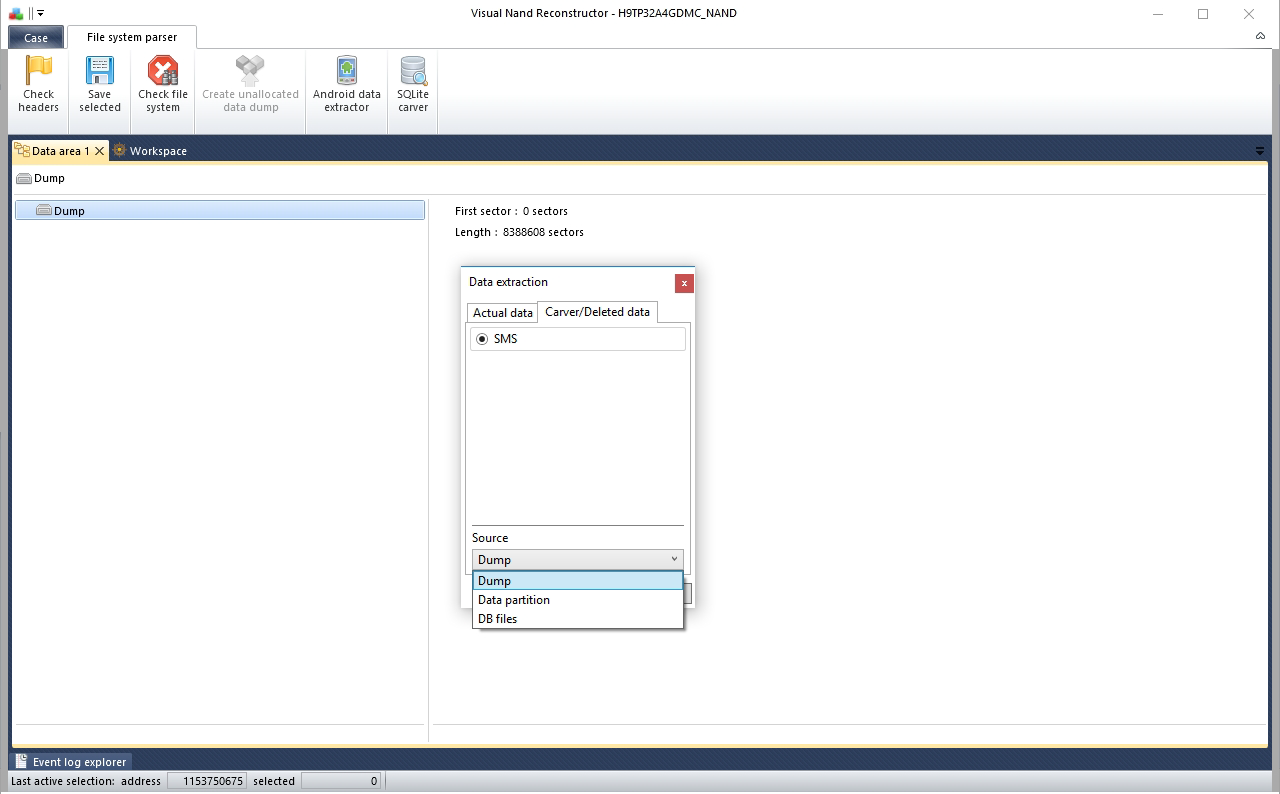

激动人心的时刻：短信数据雕刻，真的会找到需要的短信吗？

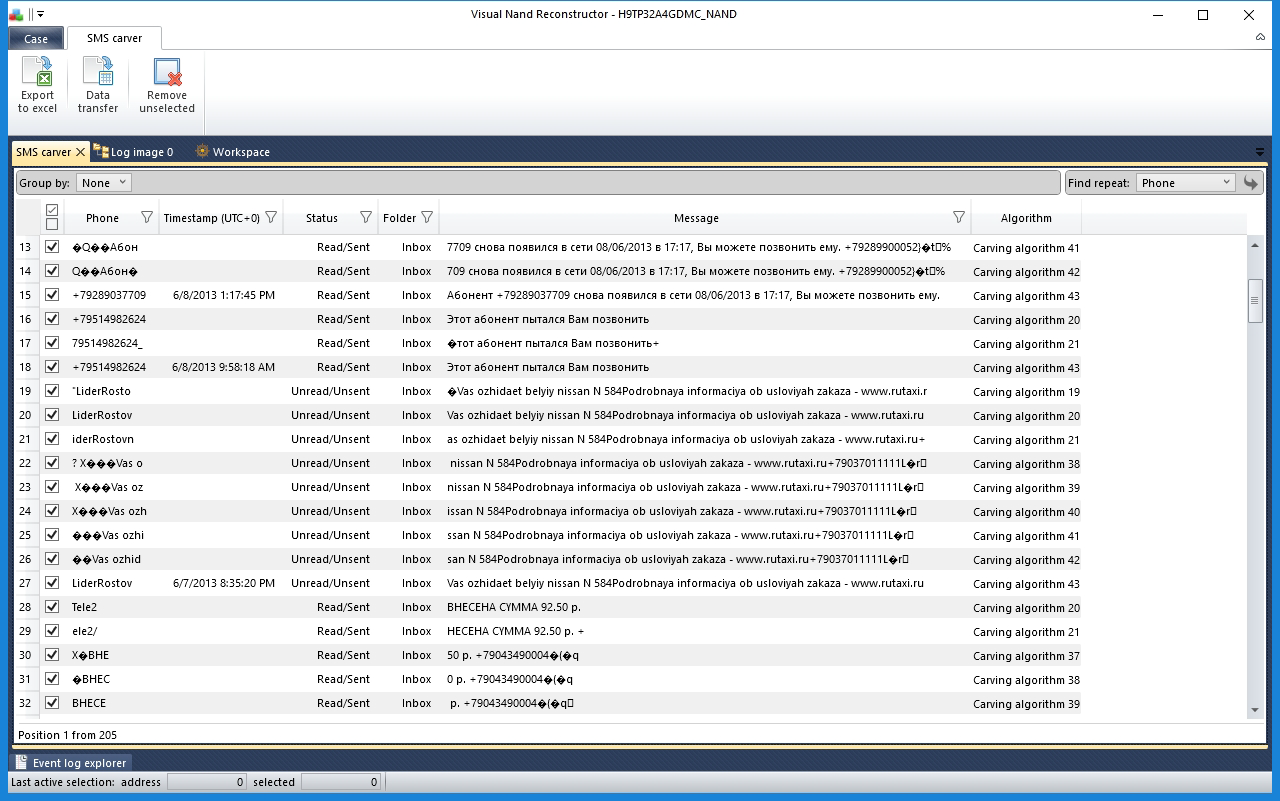

初始雕刻成果：

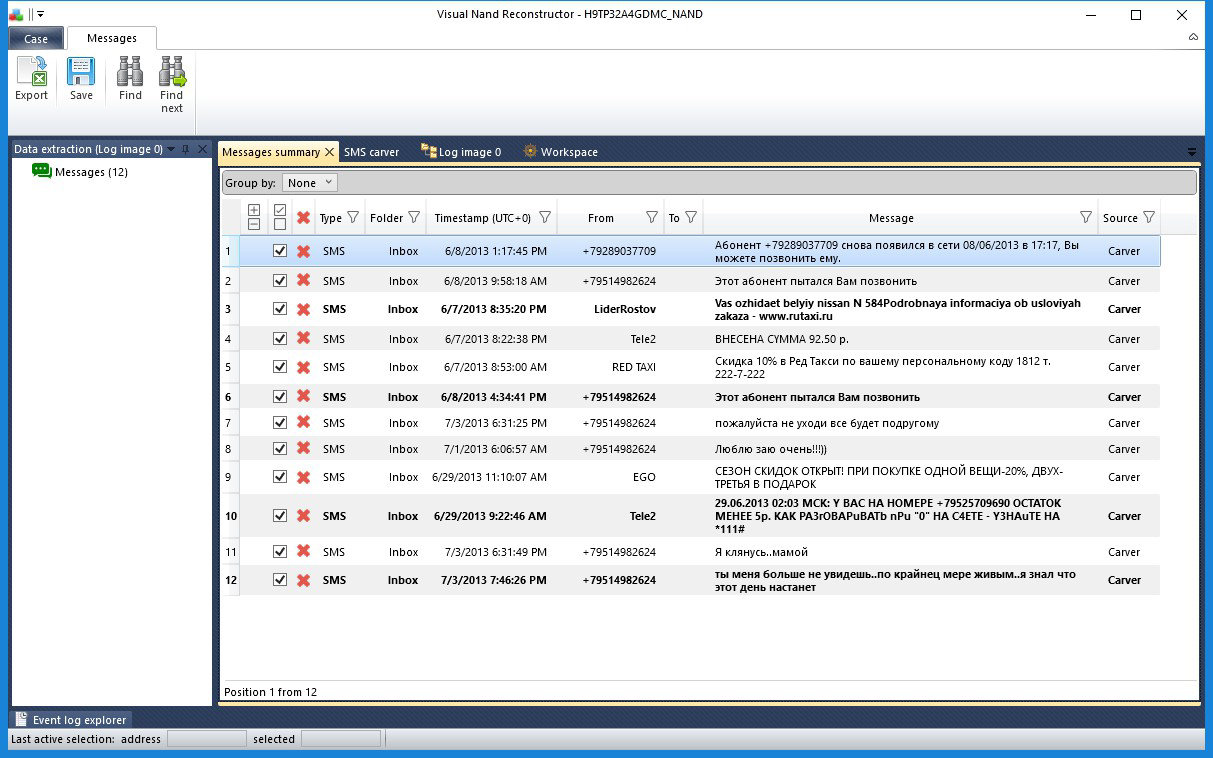

清理之后的结果：
