嘉立创EDA报错:元件引脚与焊盘未对应报错解决记录

前情提要:

        煮播于2024年5月13日使用嘉立创EDA画板子时检查DRC时发现了一个问题,遂询问无解,后百度,无解,终探索,豁然开朗。


问题描述:

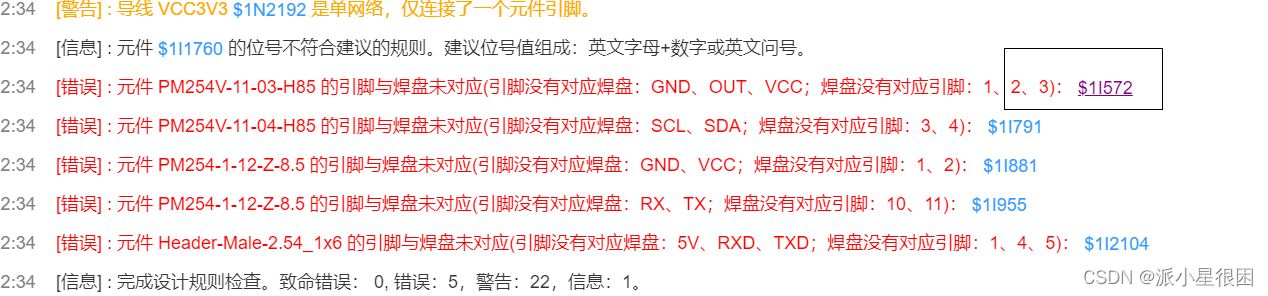

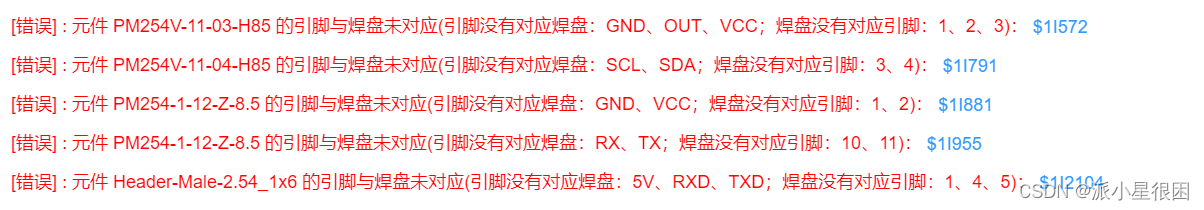

        在绘制完原理图后检查DRC后发现一大堆相同报错如图一:



解决方法:

一、修改封装

1、点击报错右边的跳转超连接如图二,框出部分。


图二

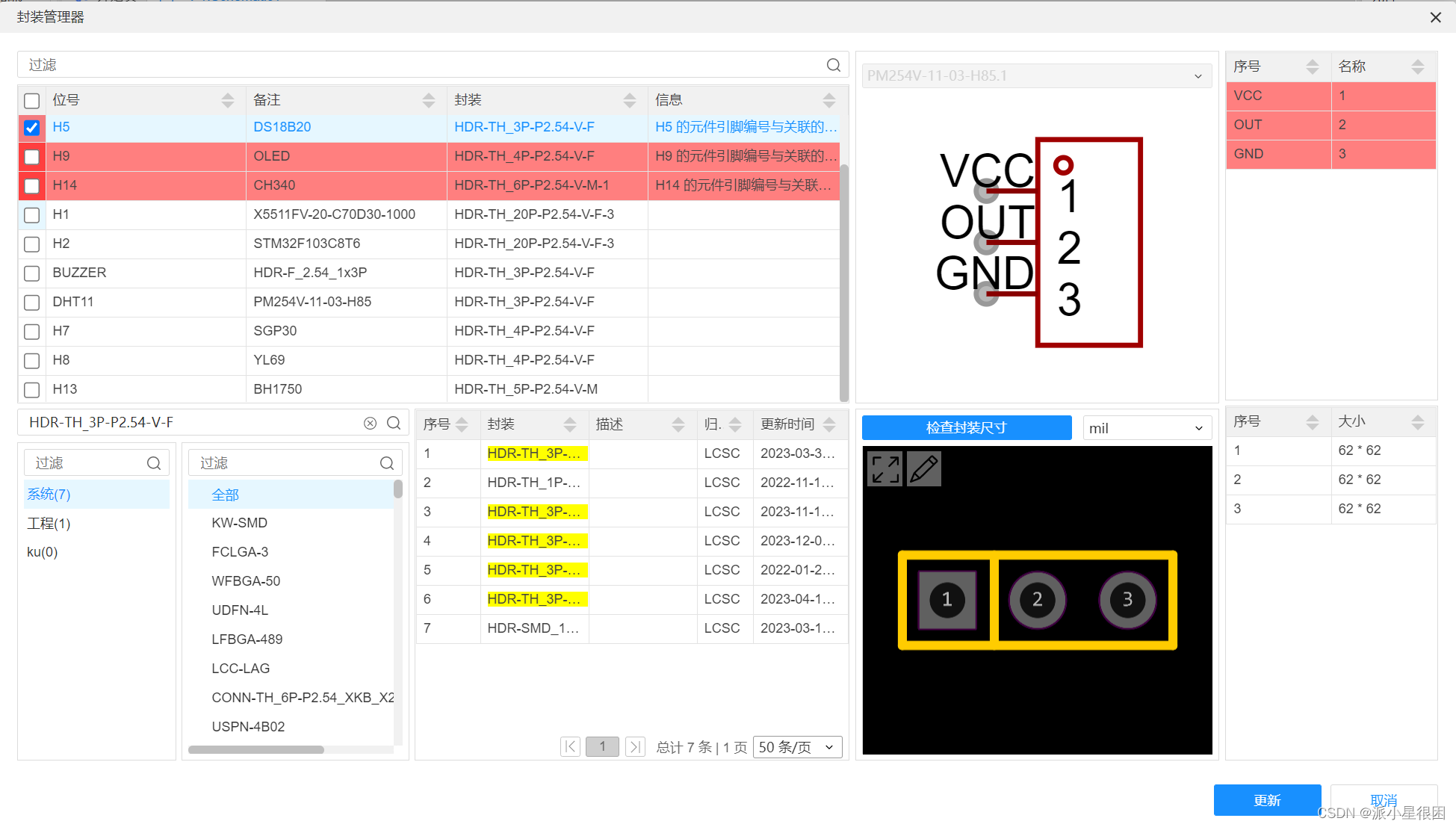

2、进入跳转的页面后可以查看封装情况以及元件的一些相关信息,可以尝试在左下方搜索栏搜索对应的封装,然后选择点击右下角更新即可。如图三。

3、如果还是不行可以对右下角封装进行编辑, 尝试修改。


图三

二、修改引脚编号
