PLC工业生产线控制与调试

提示：文章写完后，目录可以自动生成，如何生成可参考右边的帮助文档

文章目录

一、PLC是什么？

二、PLC的基础应用

    1.PLC软件的选择

    2.基础编程思路

总结

---

前言

PLC做为一门简单的编程软件，适合大多初学者以PLC为基础学习。因为它简单易上手，所以很多院校都开启了这门学习为了引导大多没接触过编程的学生去进行学习，本文就介绍了PLC的基础原理及其内容。

一、PLC是什么？

PLC字面意思为：可编程逻辑控制器(Programmable Logic Controller)。

是种专门为在工业环境下应用而设计的数字运算操作电子系统。它采用一种可编程的存储器，在其内部存储执行逻辑运算、顺序控制、定时、计数和算术运算等操作的指令，通过数字式或模拟式的输入输出来控制各种类型的机械设备或生产过程。

二、PLC的基础应用

1.PLC软件的选择

代码如下（示例）：市面上知名的有 国外软件三菱（GX Works），西门子（S7-200SMART），国内软件 汇川（AutoShop）。

市面上的PLC编程软件各有各的优缺点，其中三菱软件适合刚刚接触编程的人，不过最终目是为了了解贯通编程的底层逻辑可以在熟练PLC的基础使用方法后可以使用西门子编程。

西门子的优点是有助于与C语言学习的接轨。（本人使用西门子S7-200SMAR的次数不太多，若大家有需求我后期会单独出一期西门子S7-200SMAR的使用）

汇川的优点是顺序功能流程图可写性强且快捷键方便，适合工业流水线的编程与监控。

建议初学者先使用三菱软件，以了解和构造编程思路。

2.基础编程思路

代本次使用三菱GX Works2进行演示。

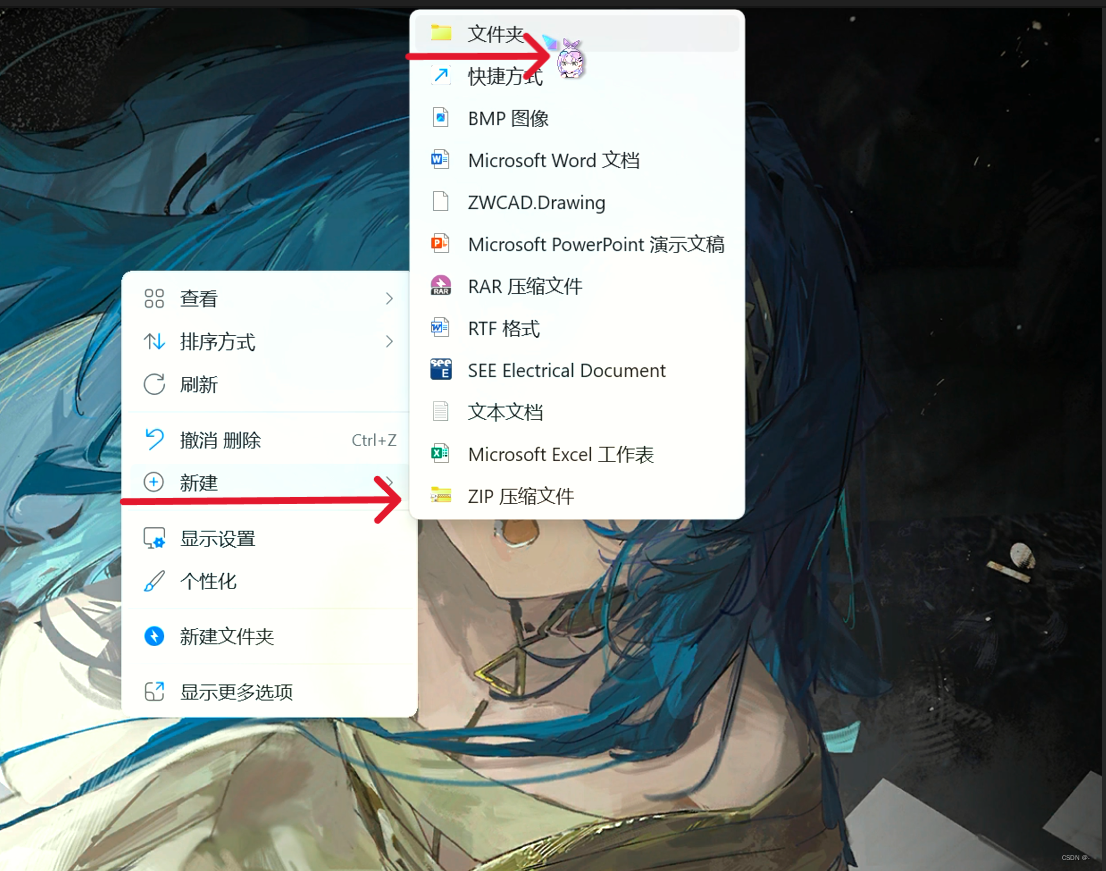

第一步：在桌面或者其他内存盘   新建文件夹 并命名。

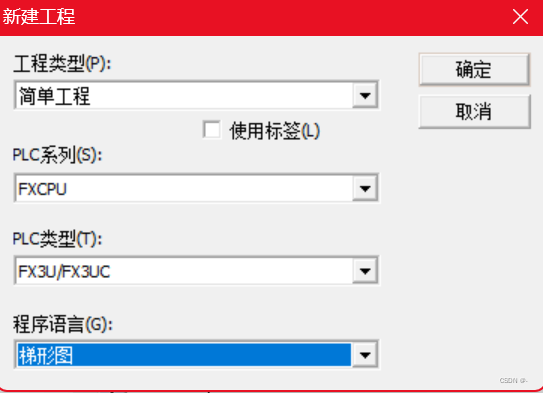

第二步：打开 GX Works2 新建PLC程序并另存到第一步新建的文件夹中，新建工程可如以下进行选择。

第三步：进行编程

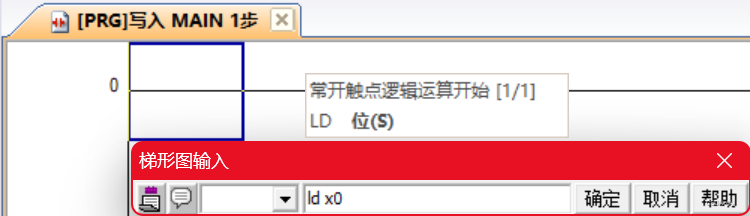

输入一个信号X0     LD X0     （此演示程序中空格几个都无所谓，大小写也是一样）

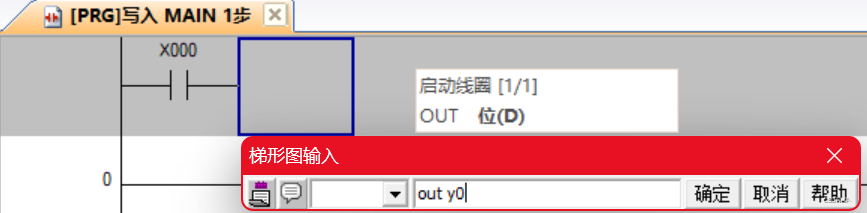

再输出一个信号Y0     OUT  Y0

 第四步：模拟运行

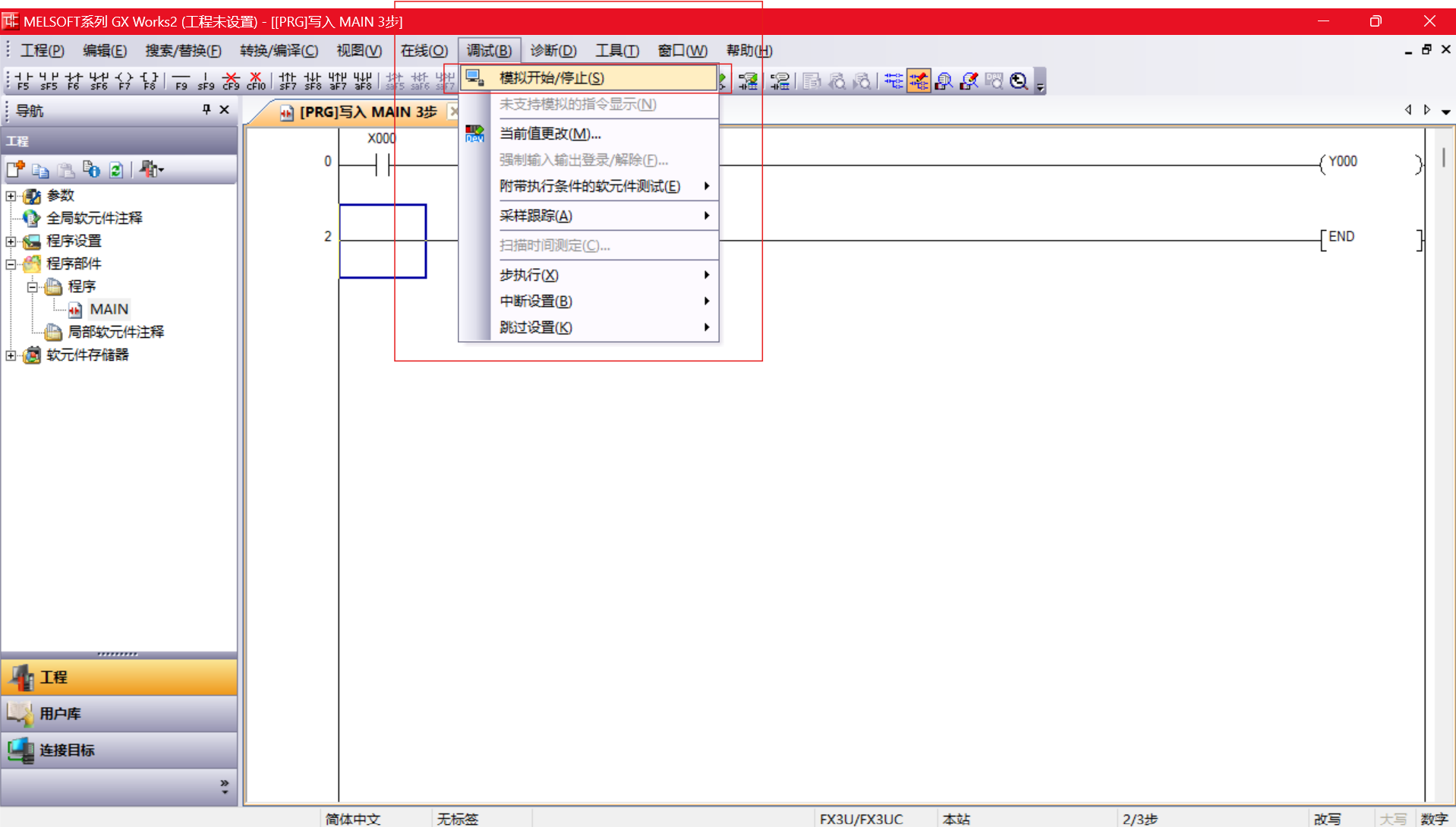

先左键最上一栏中的  调试   后再左键   模拟开始/停止

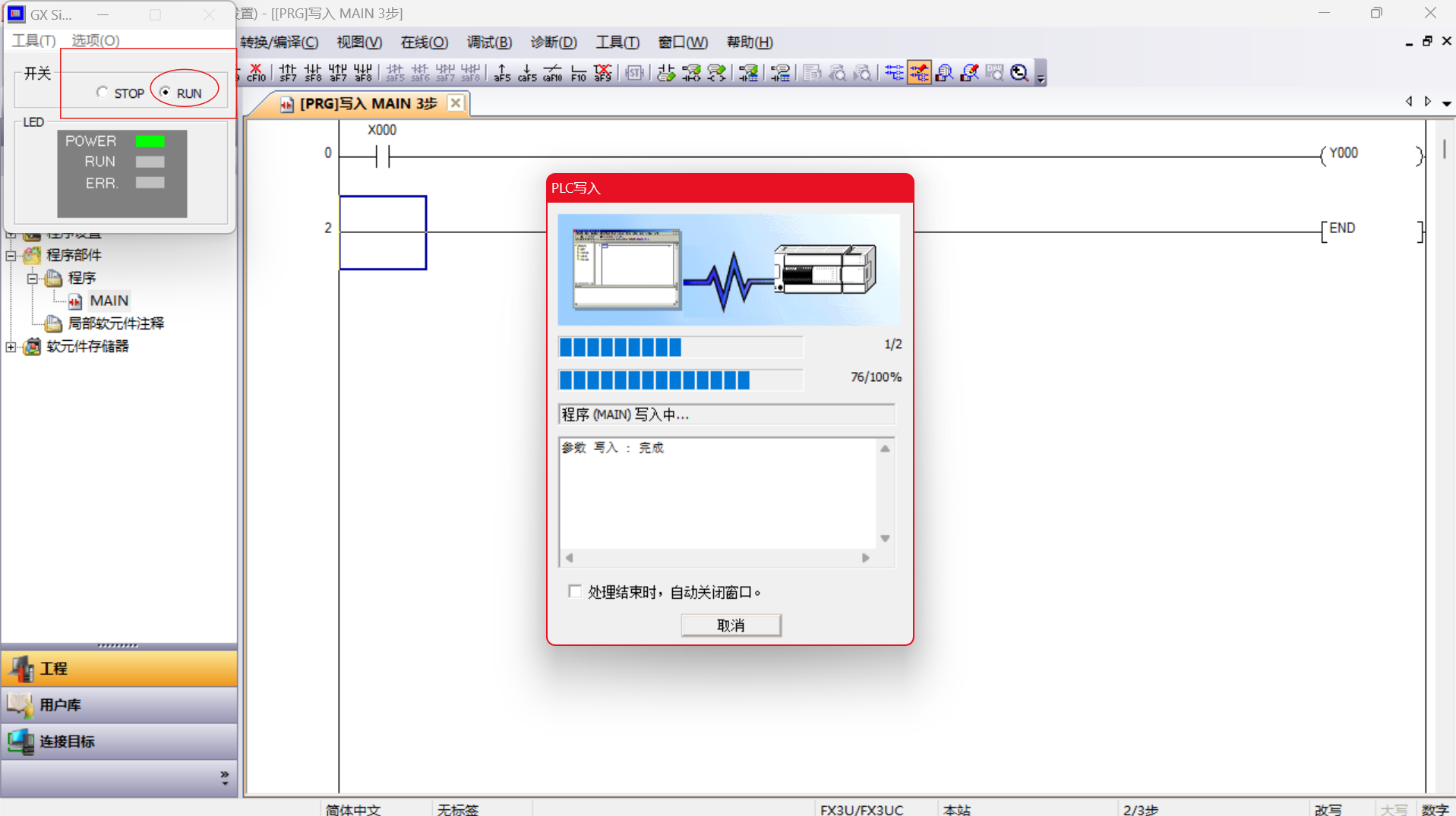

注意模拟需在RUN状态下程序才可正确运行

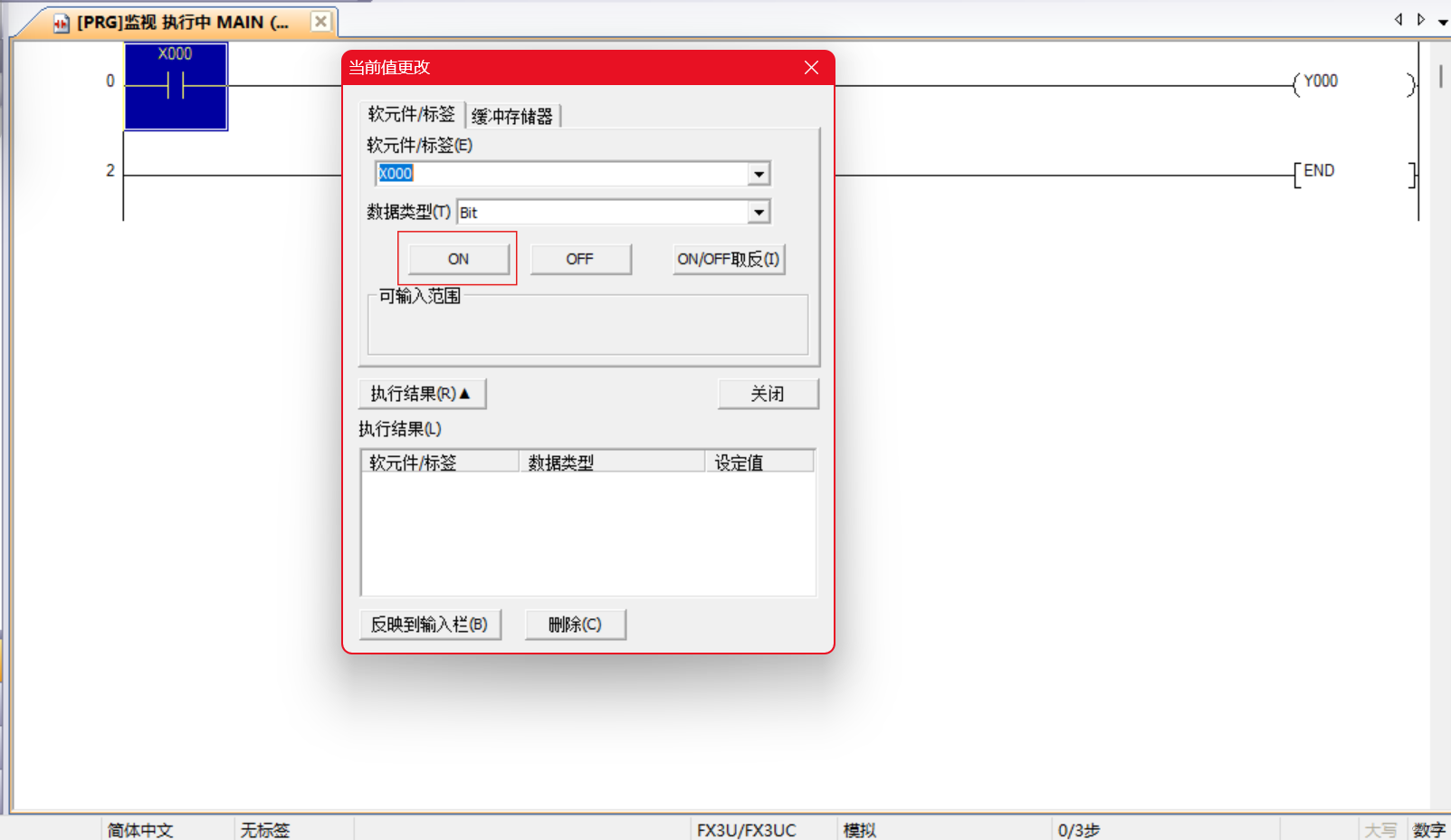

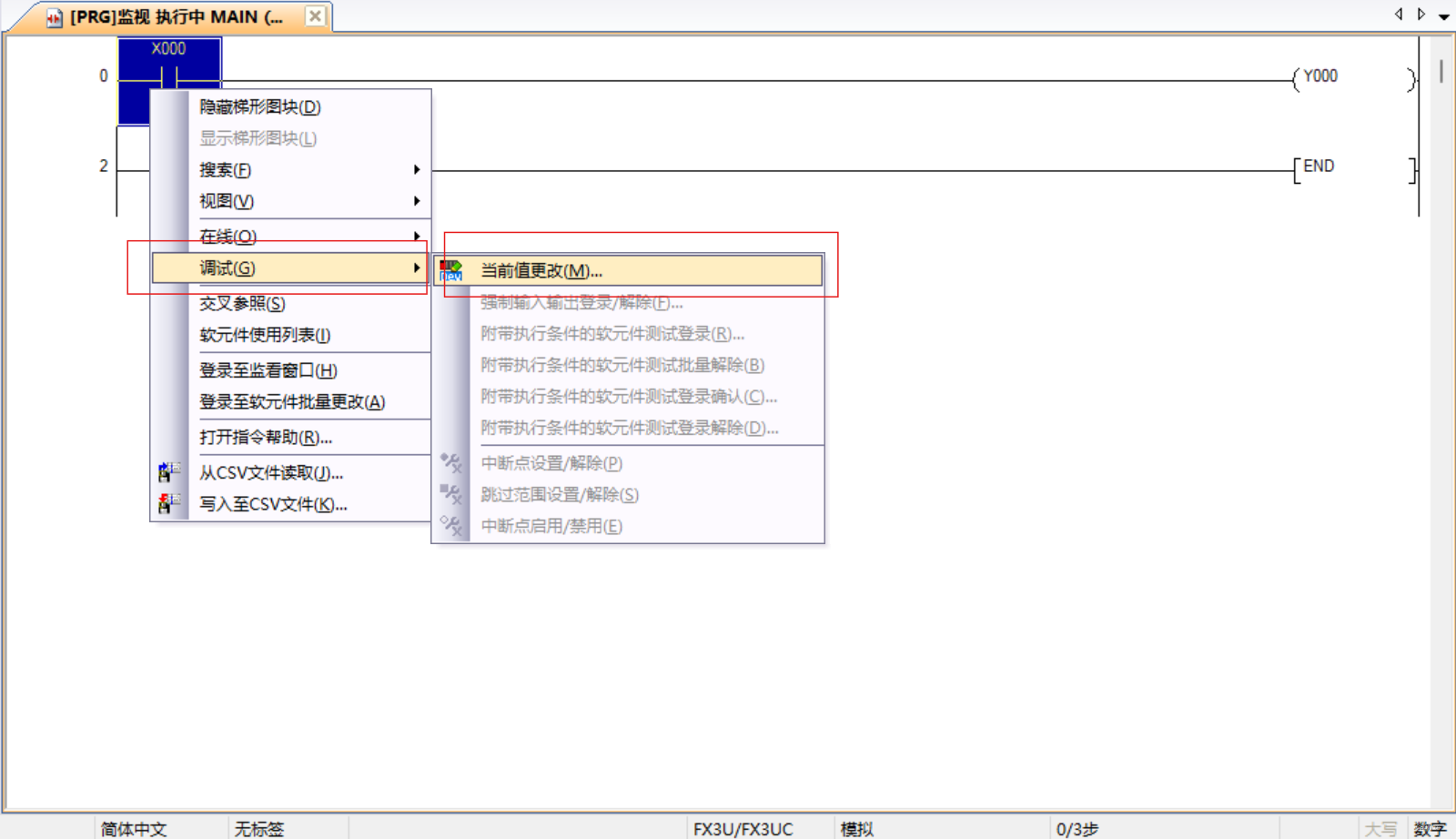

完成编程并开始模拟后，我需要先输入一个信号X0，及将X0置位到1。

置1及置位到ON位（置0及置位到OFF位）

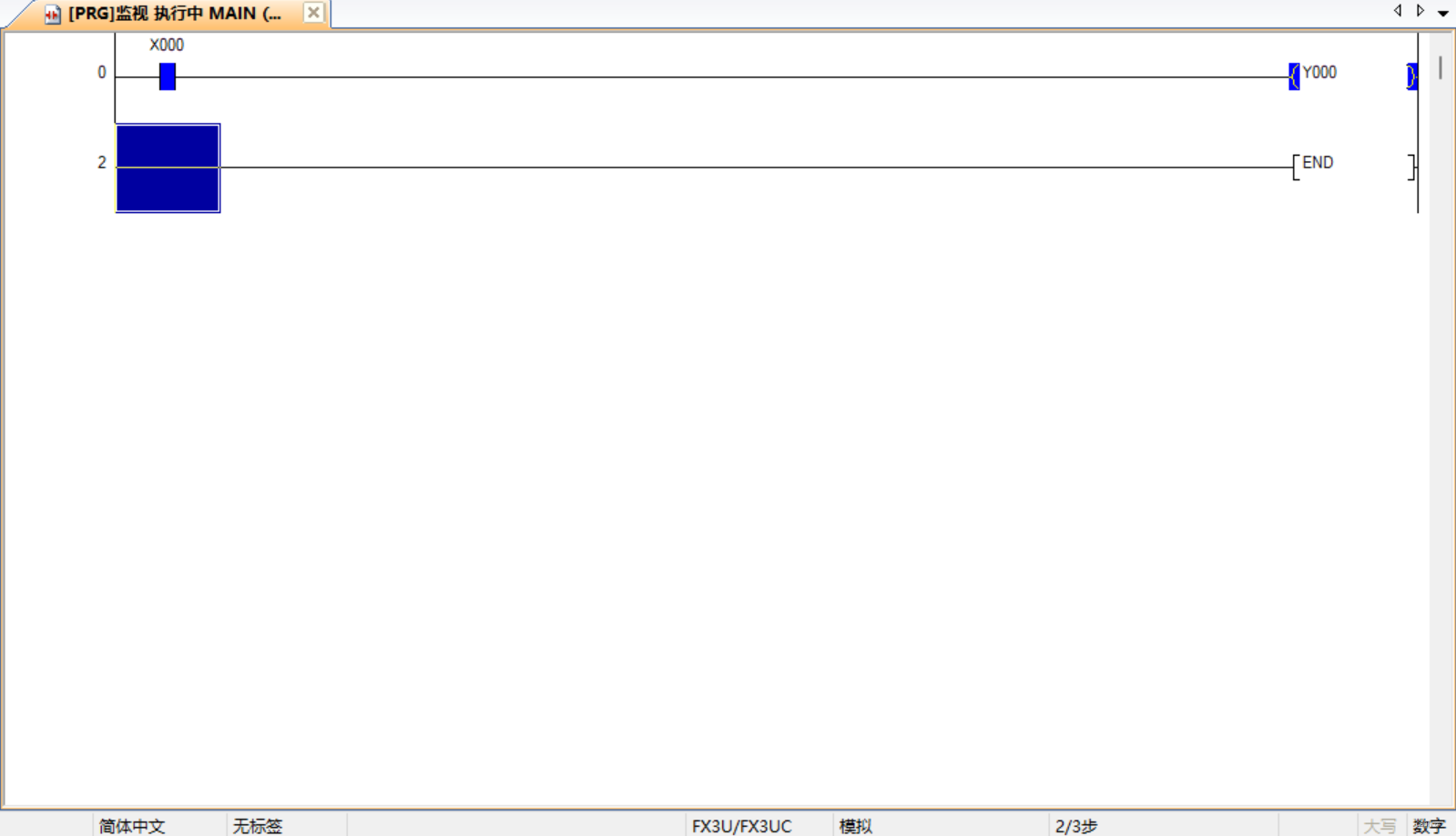

最终结果为：输入一个X0信号后输出一个Y0xin'ha

总结

以上就是今天要讲的内容，本文仅仅简单介绍了PLC的使用，而PLC可以快速使初学者对编程进行简单的了解。
