布线铺铜等教程

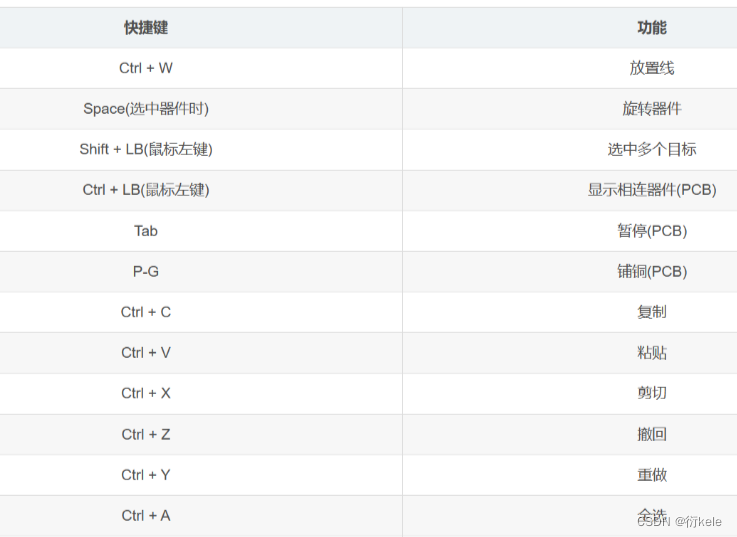

PBC的一些快捷键

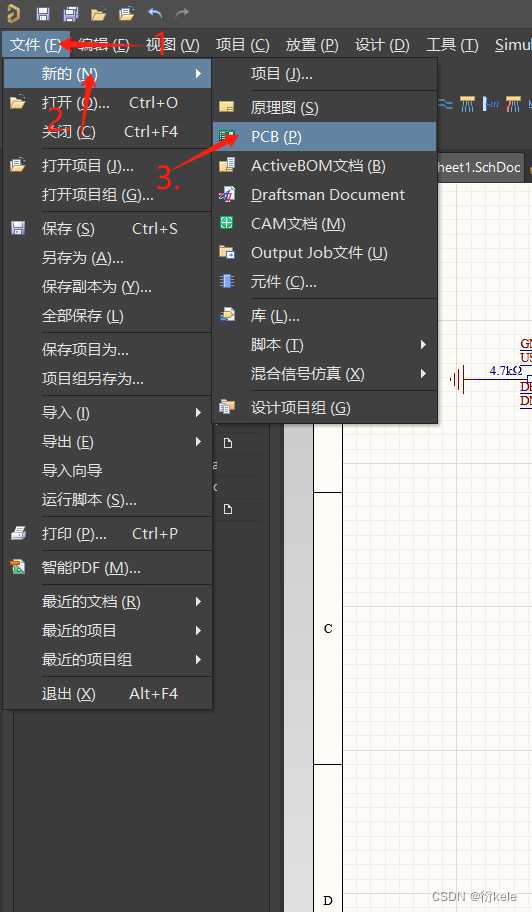

首先，要创建一个PCB文件

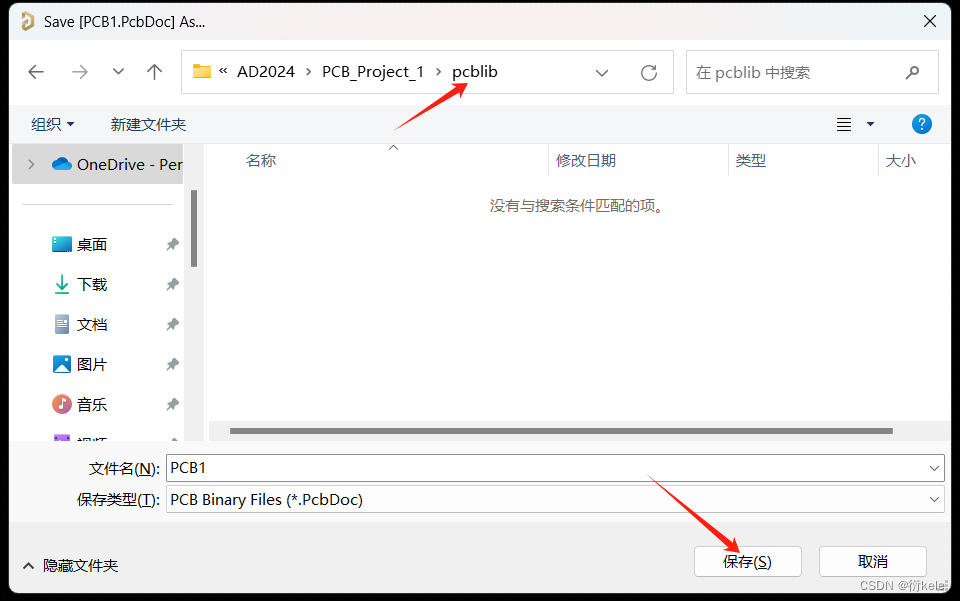

然后按ctrl+s保存

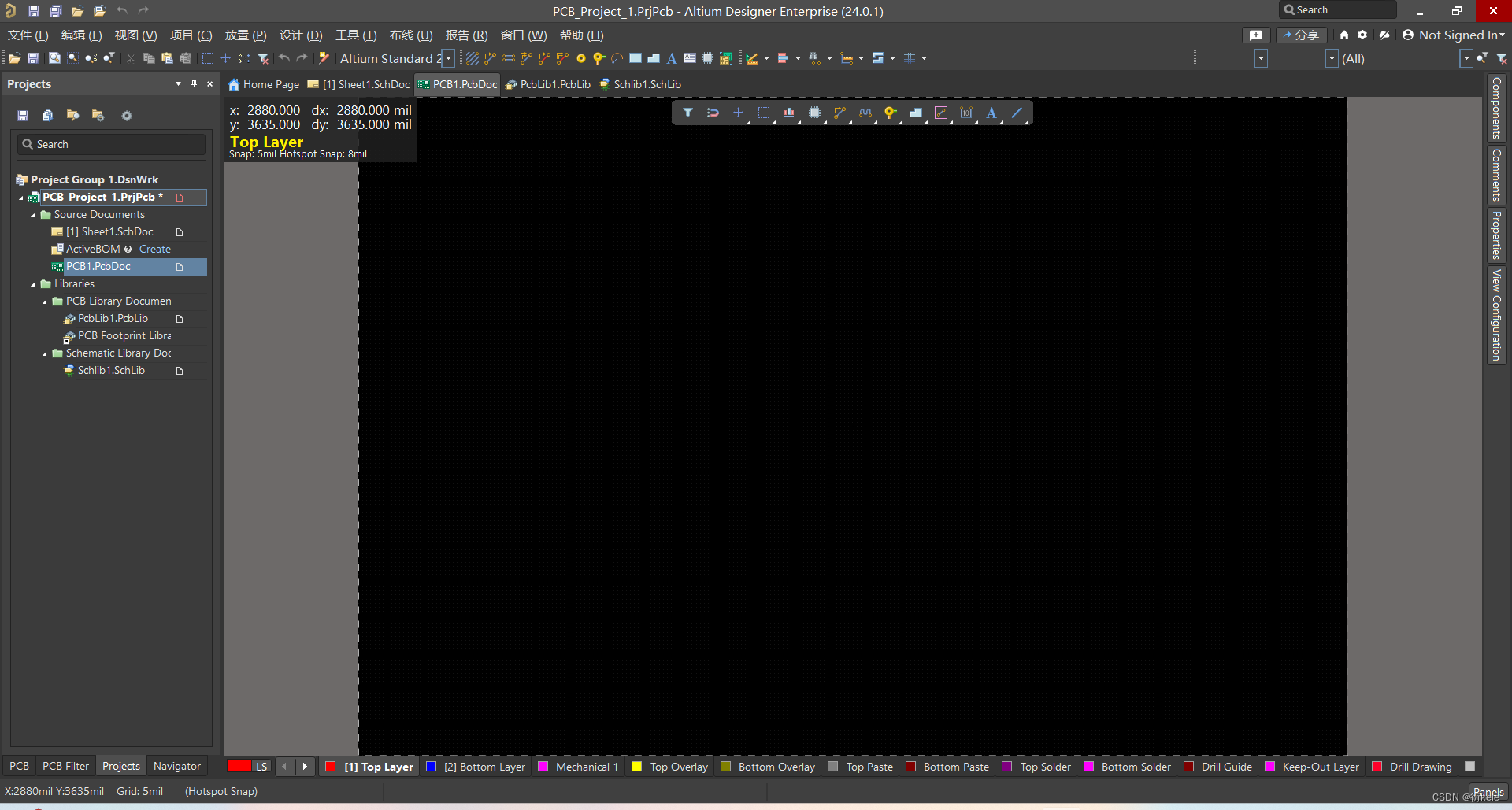

这个就是创建好了的页面啦

接下来我们就可以设计属于自己的电路图啦

第一步布局

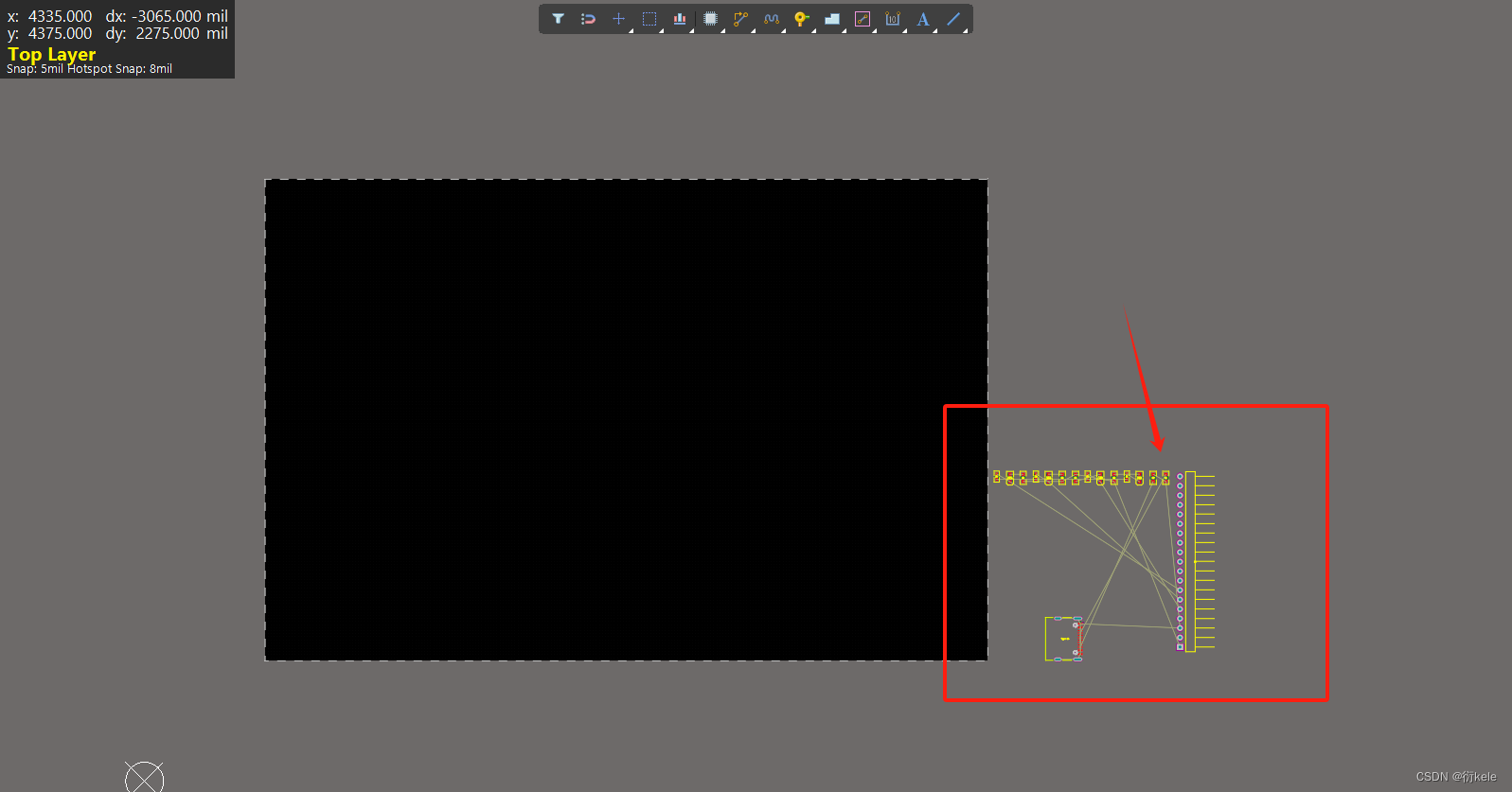

可以把黑色框框外的东西慢慢拖进黑框，进行电路板的布局；但是这样的话，当元件过多时，可能会很难寻找到你想要的元件；我们有一种简便的方法：

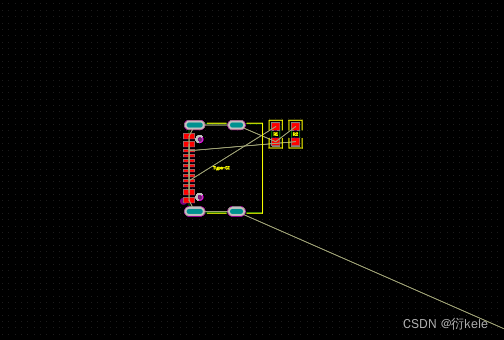

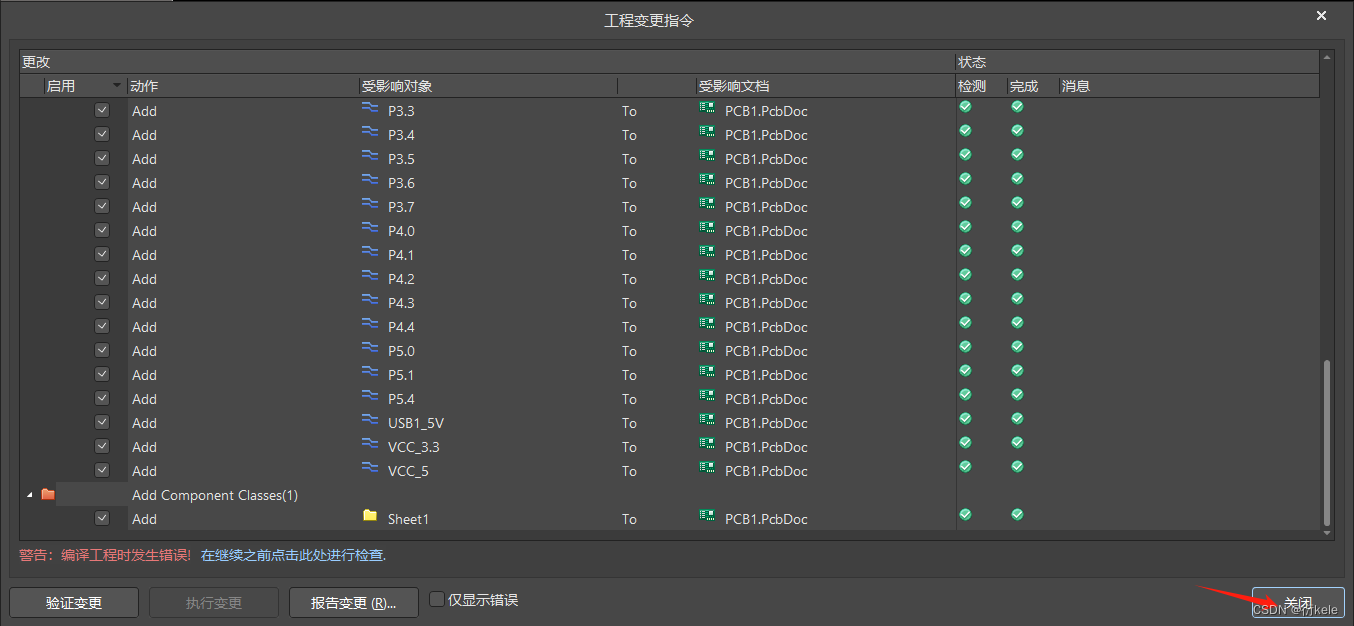

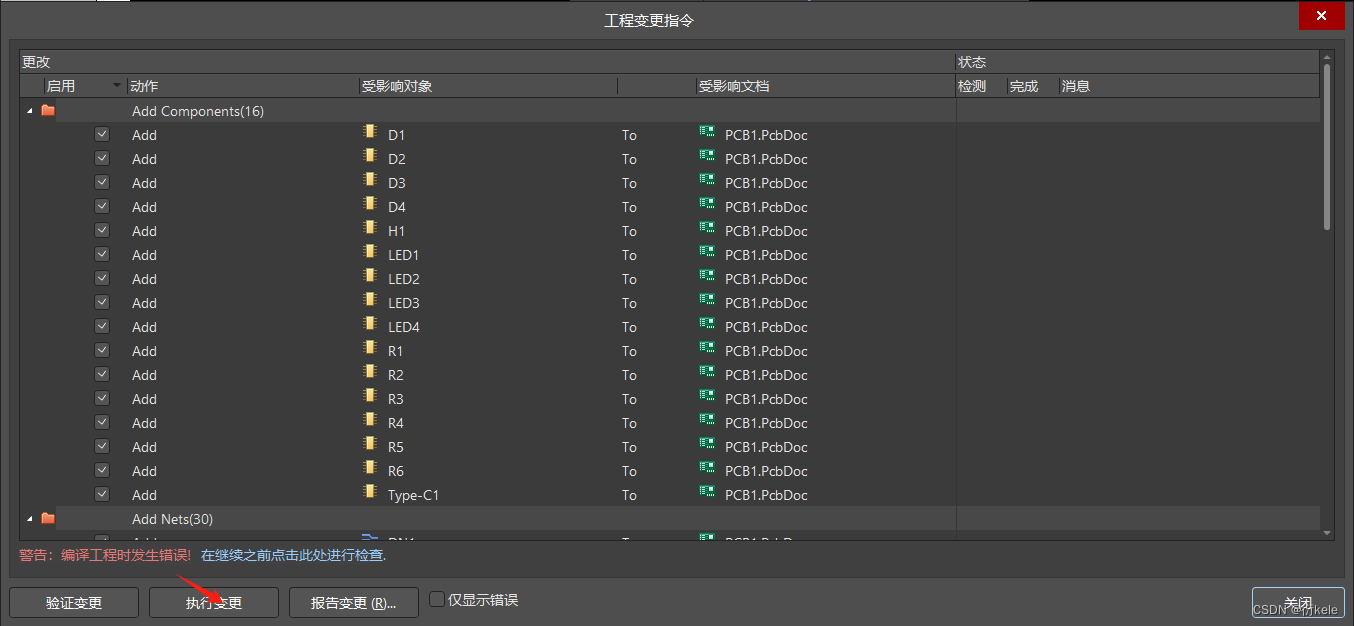

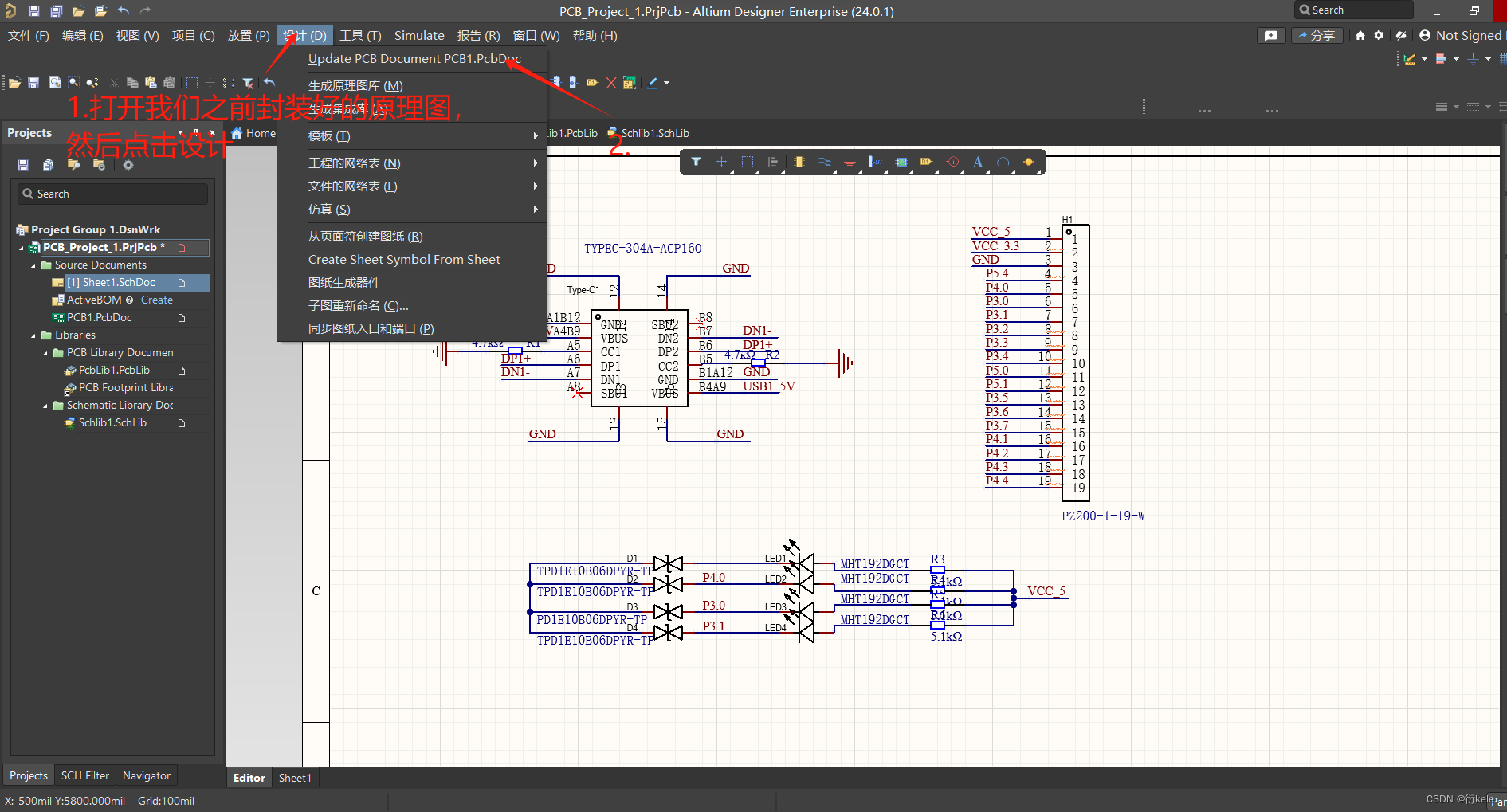

当你把所有元件都update到pcb后

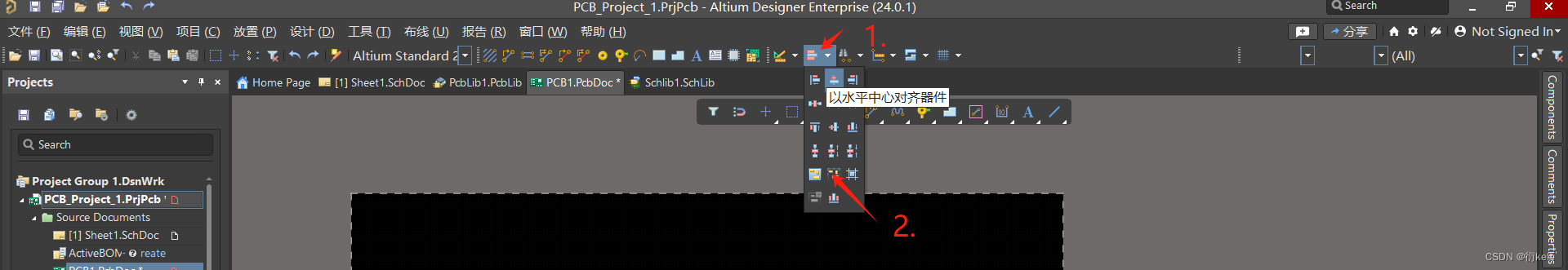

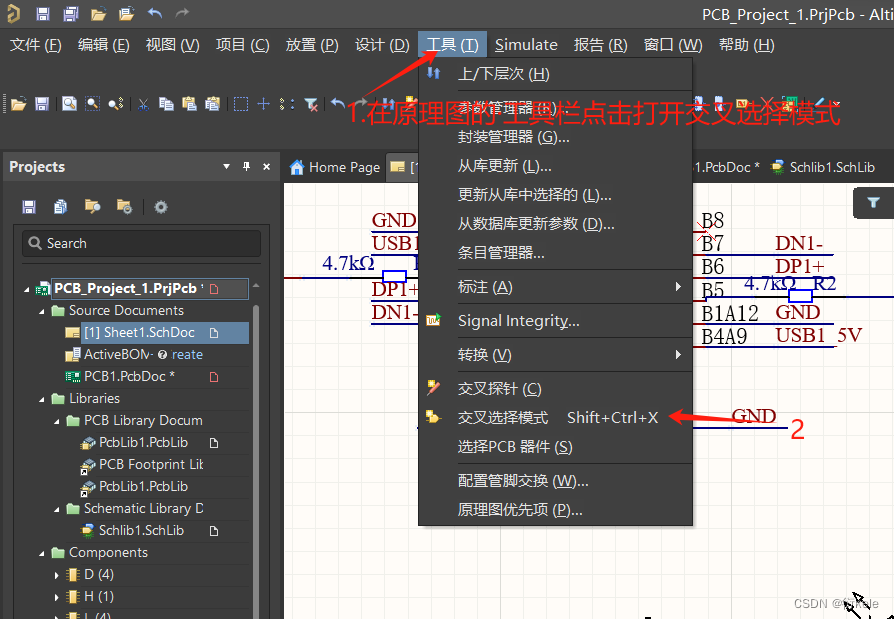

然后点击PCB

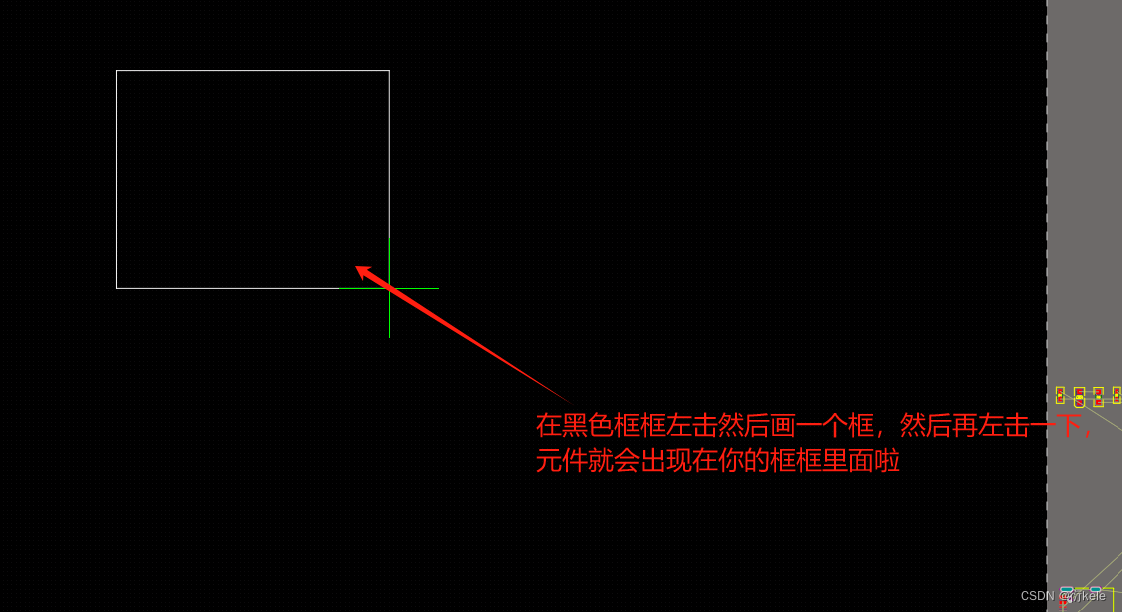

这样，我们就不用大海捞针，可以直接找到我们想要的元件了；

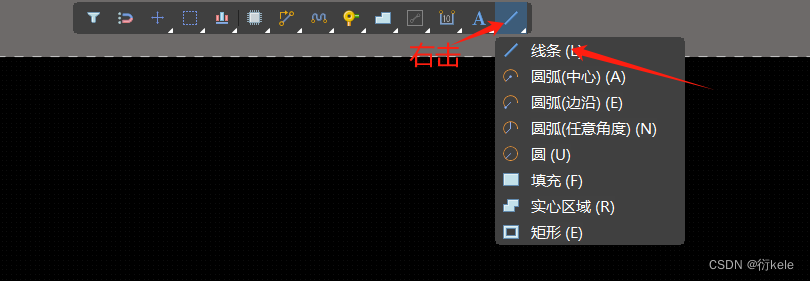

这个是我们的机械层，我们可以在机械层上画线，然后切出我们的电路板：

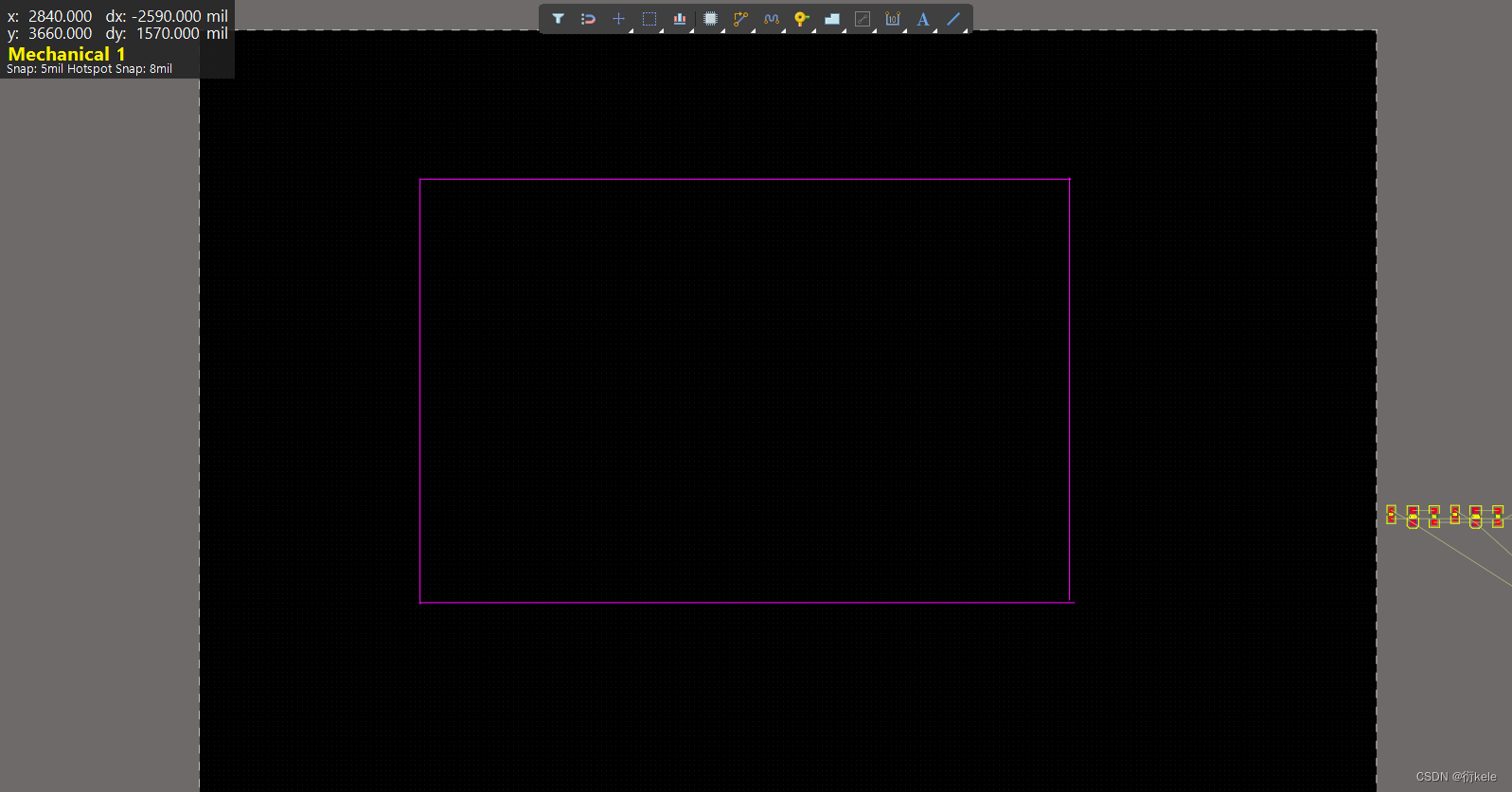

如上图所示，这个紫色框框就是我们板子的大小，我们可以画完立马切板子，然后把元件放进去里面慢慢布局，也可以先把元件在紫色框框里面布局后再且板子，以防止板子切得太小；

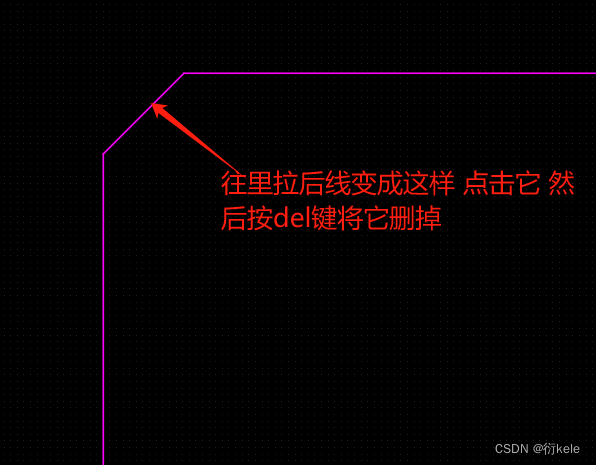

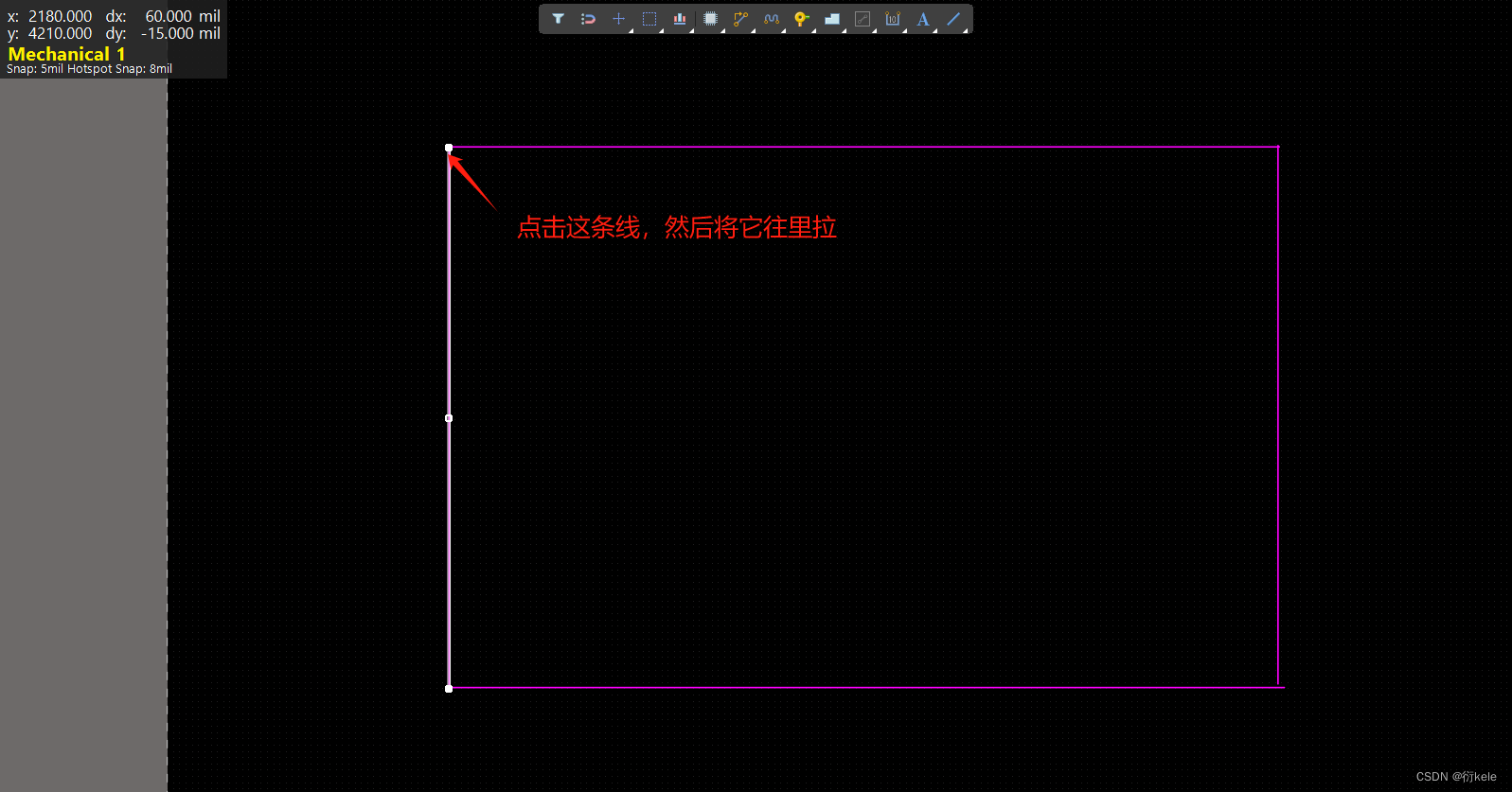

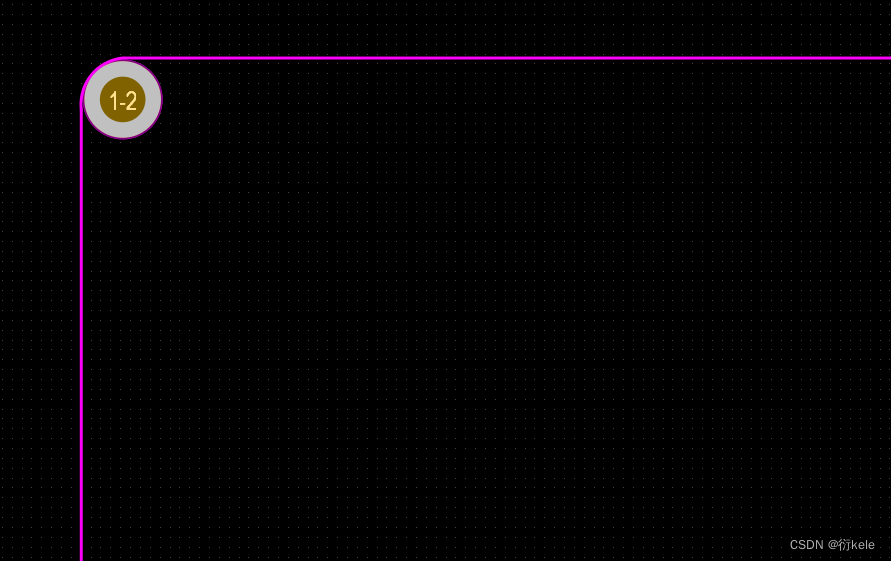

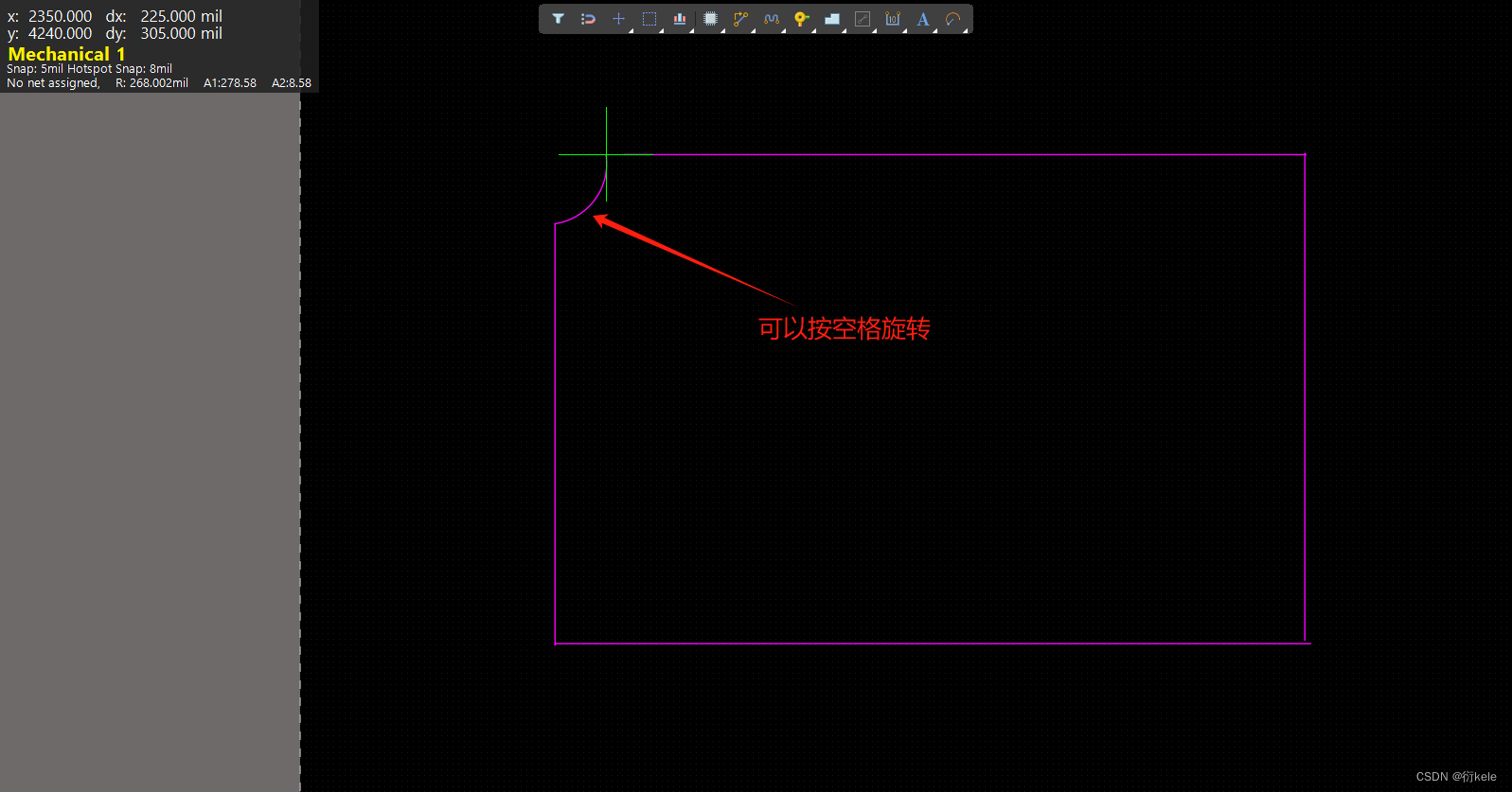

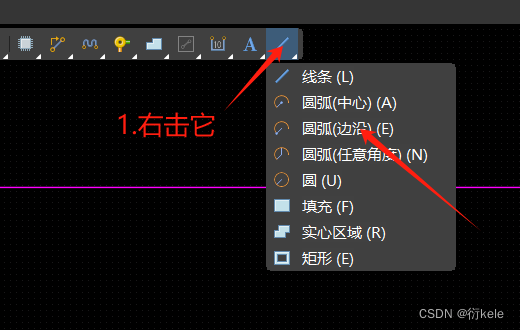

画完紫色线后，我们需要在四给角做点修饰

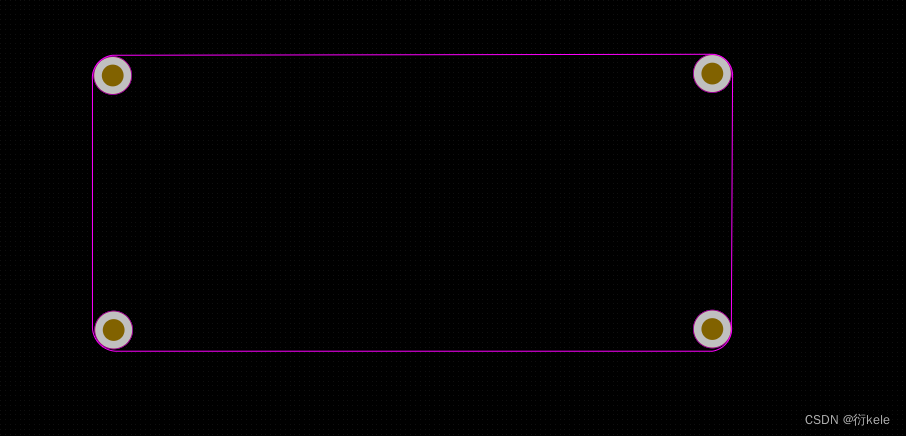

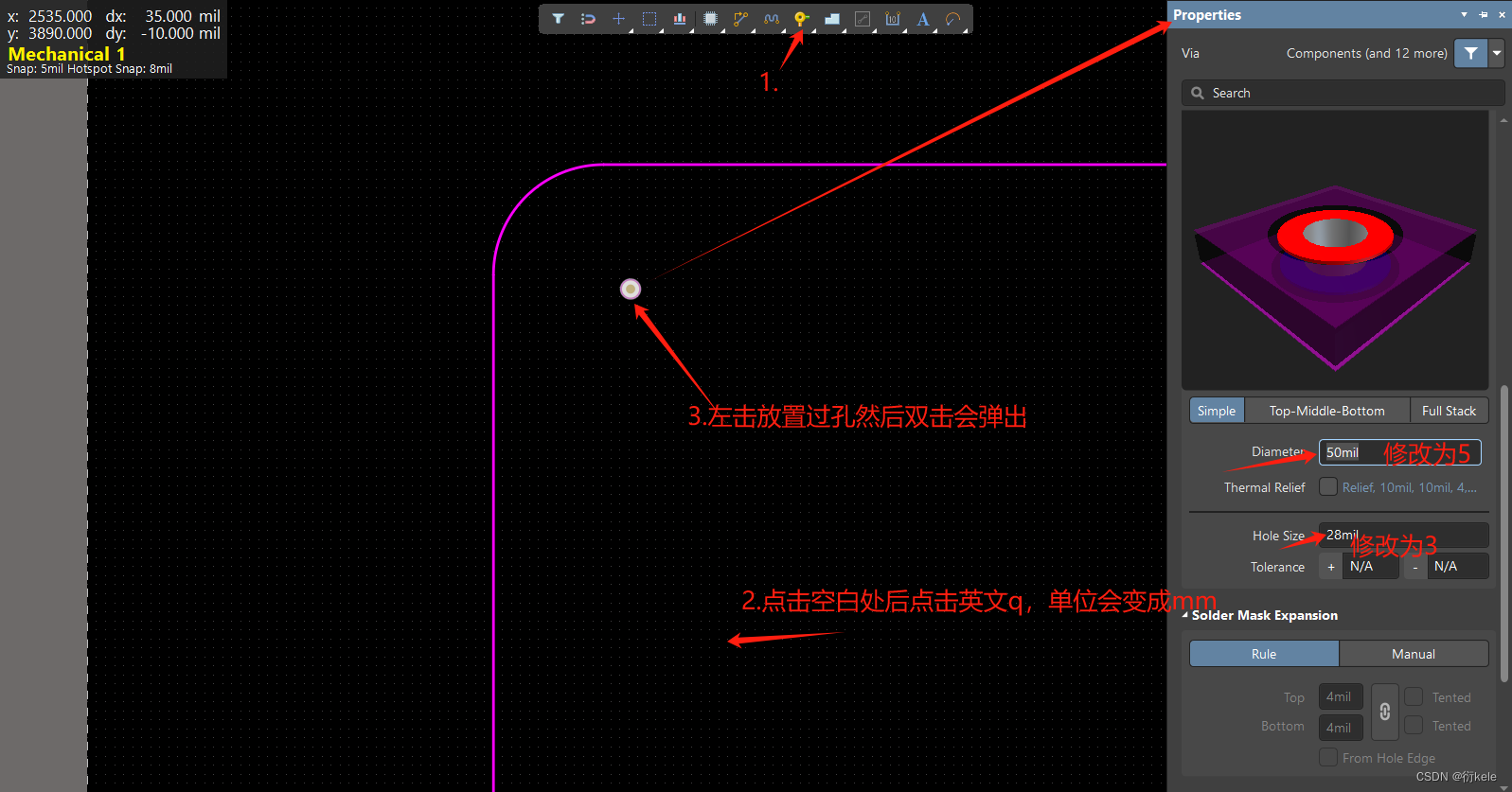

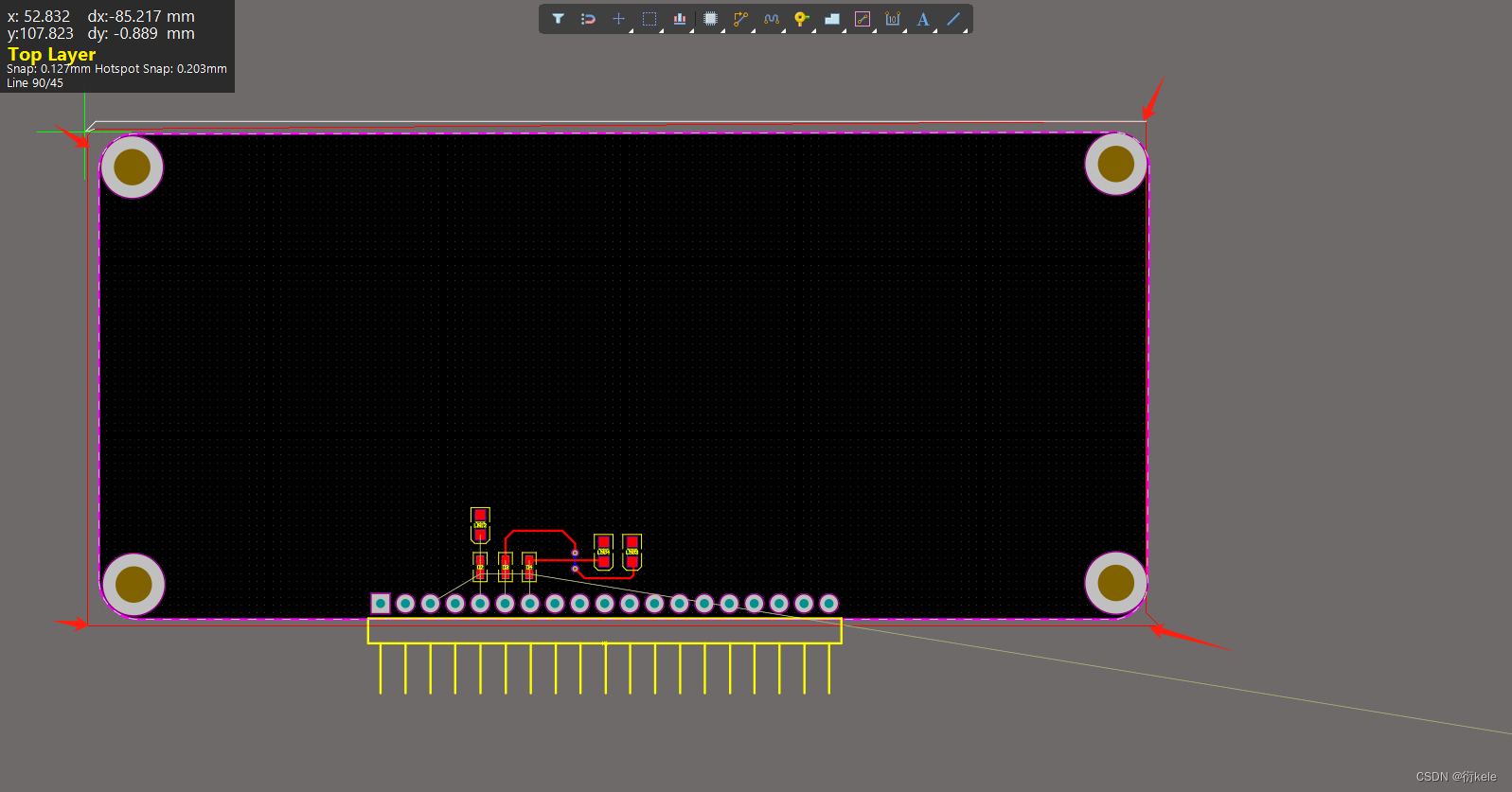

四个角落都要放置过孔，效果图如下

双击紫色线条在properties里面也可以修改，紫线的长度等

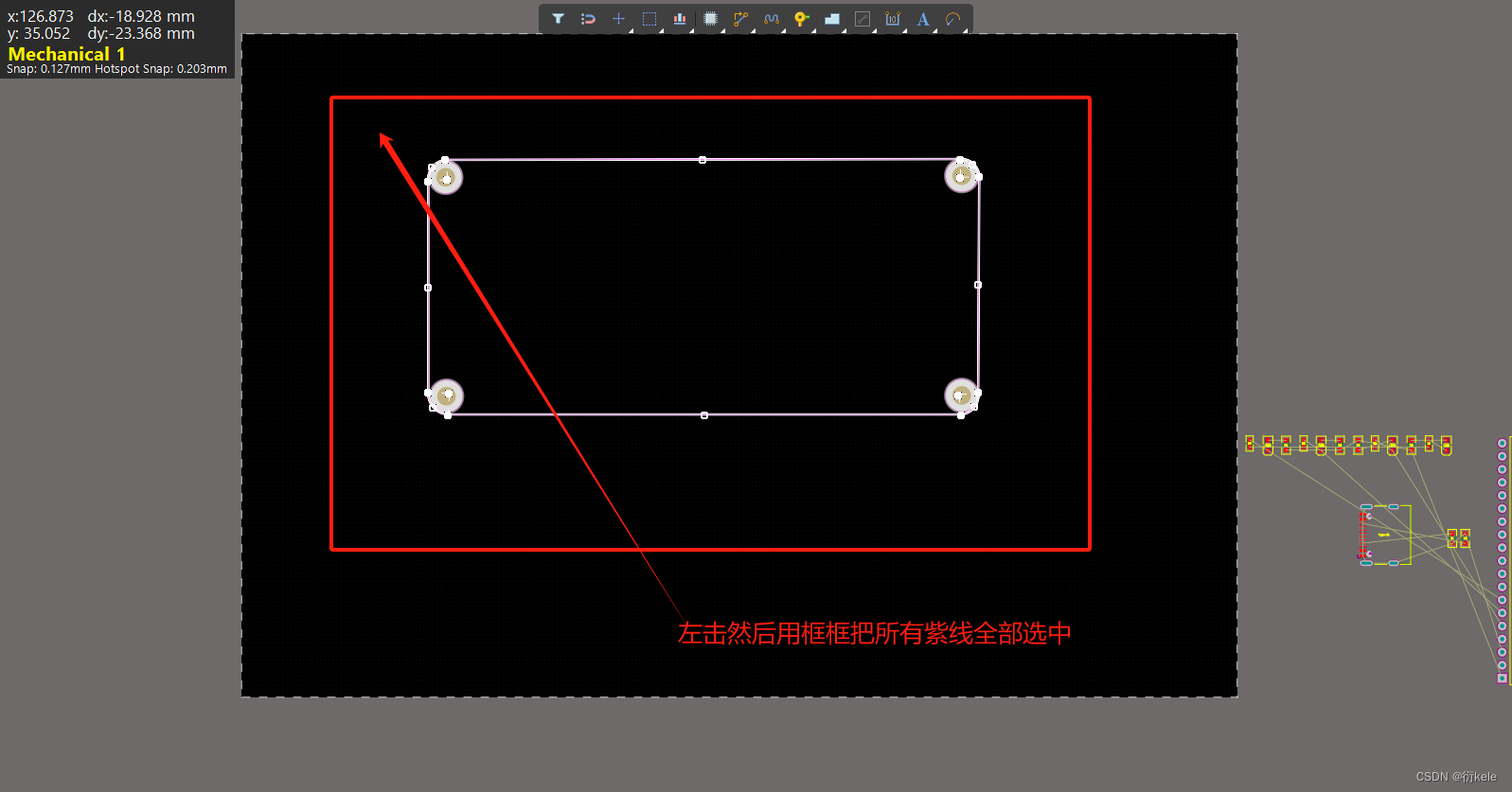

切板子的方法如下，画完紫色线后，

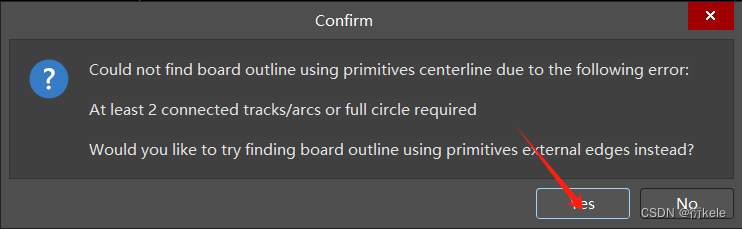

按顺序点击英文状态下的d s d 接着会弹出

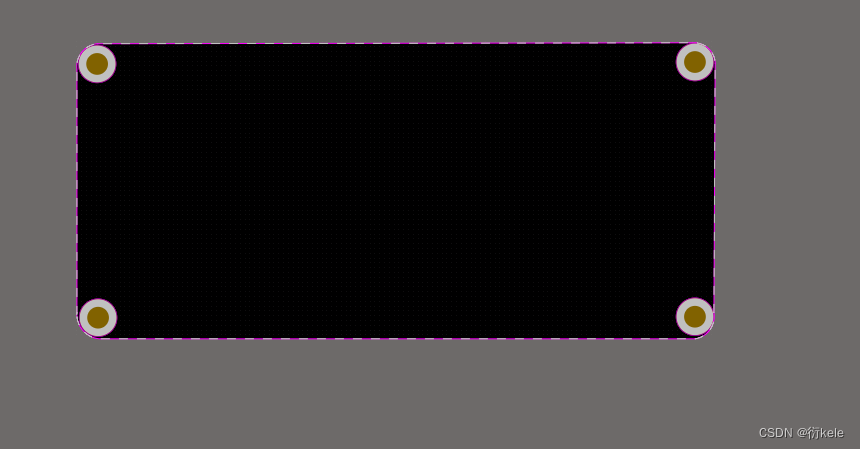

这样板子就切好了

注意，紫线围成的方框就是板子的大小，板子一般不超过100mm✖100mm

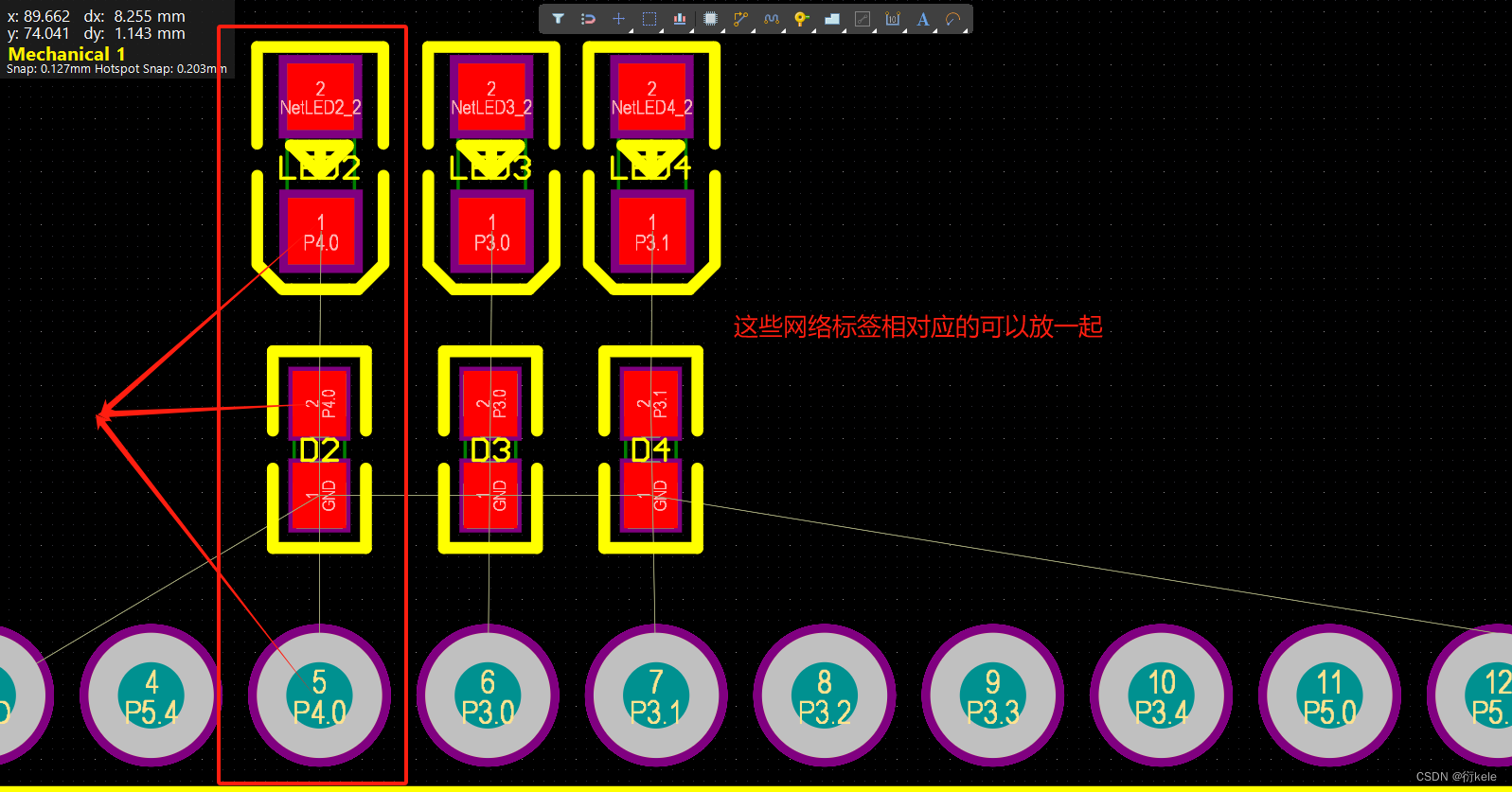

我们把元件放置在板子时，一般按网络标签进行布局，有相同的网络标签的两个元件一般是有一条线相连接的，因此我们要结合原理图以及网络标签进行布局；

其他的按照原理图然后跟据自己的摸索进行布局；一切都是慢慢积累经验的过程；

接下来就是连线了

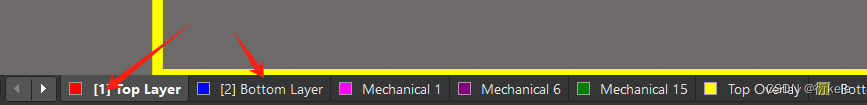

top层表示电路板正面，buttom层表示电路板反面；一般以top层连线为主，以buttom层连线为辅助；

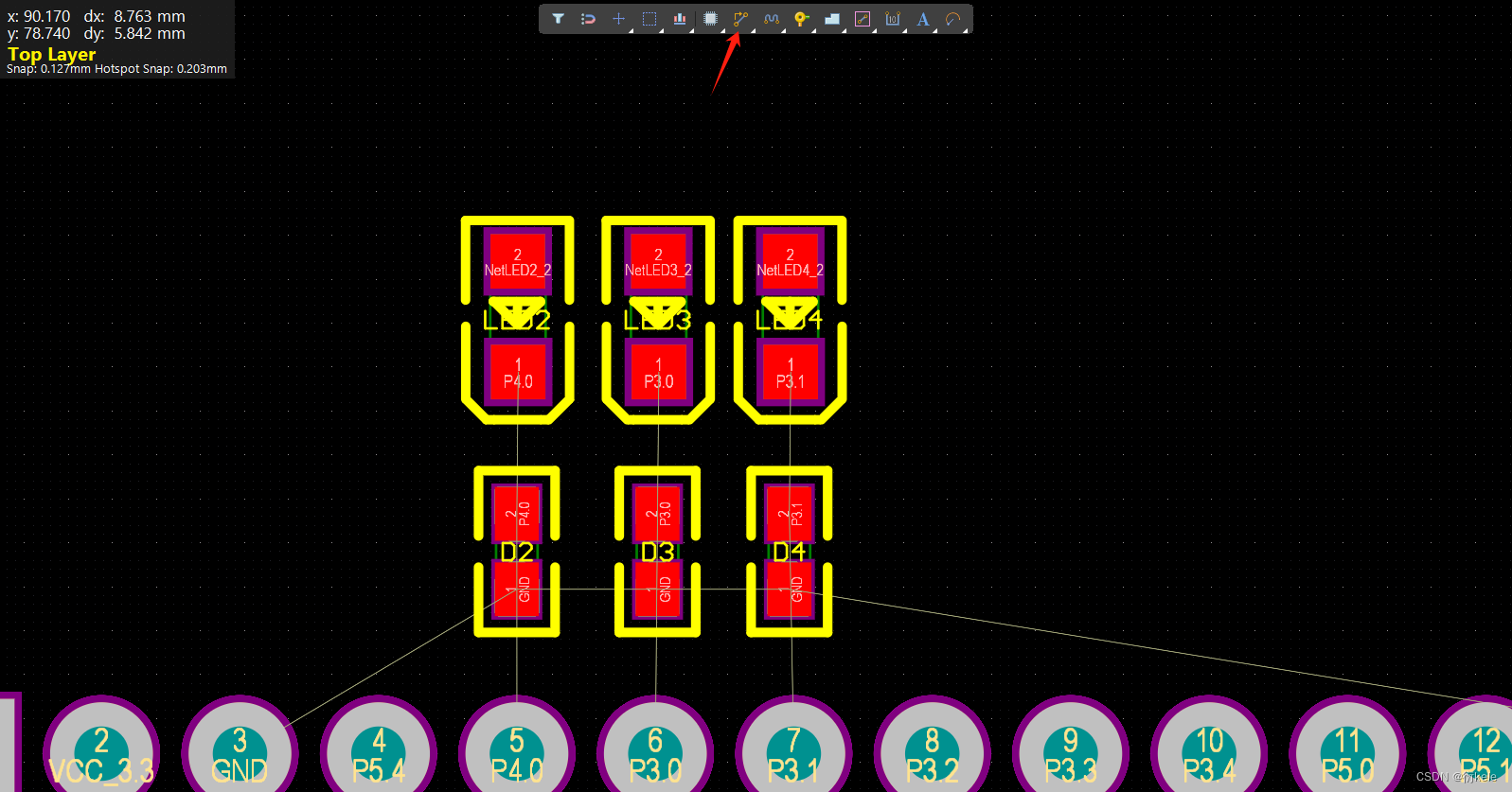

点击这个进行连线；

连线规则如下：

只需要连正极的线，接地的不需要连，即接GND的不用连，可以最好采用铺铜

一条线不能出现直角；

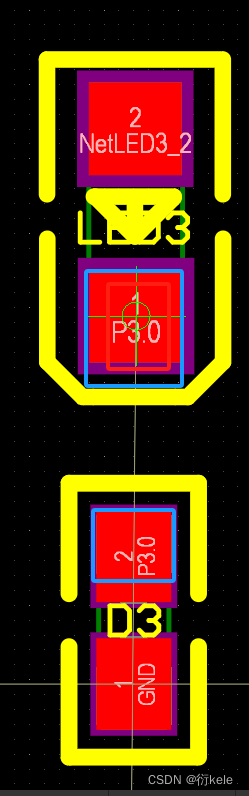

线连入元件时要垂直于元件的紫色边缘与元件相连；

同种颜色的线不能相交；

电源线（5V或者是USB线）由于电流比较大，一般要加粗为1mm；也可具体情况具体分析；0.5-1密码都是可以的

网络标签相同的线才能相连；

按shift+空格可以改变线的形状

连线从元件的中心开始连，如果遇见拉不进去的情况，可以硬拉进去，前提是网络标签相同；

然后同种颜色的线之间的距离要超过7mil；否则认为两根线相连；

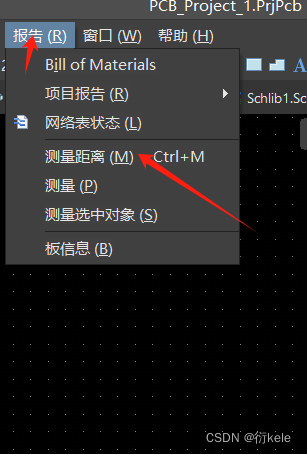

这样就可以测量两根线之间的距离了

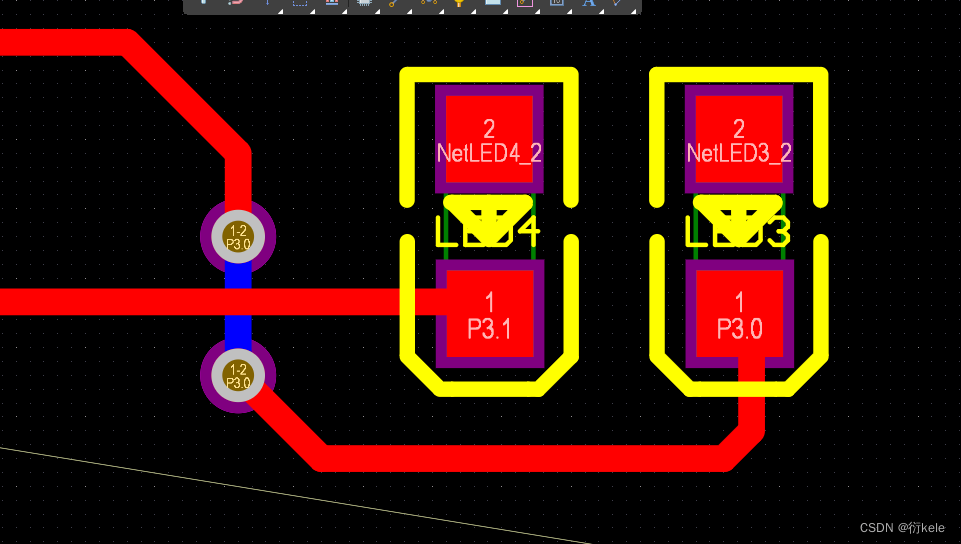

倘若连线过程中两根红色的线必须相交，此时我们可以通过打孔实现；

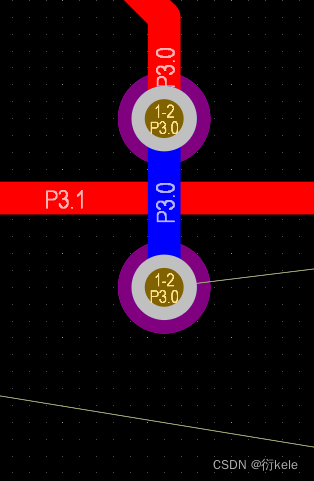

此时如果线只能往下走的话，那么红线必定相交，违反规则，我们可以利用打孔，即放置过孔，然后用蓝线把过孔相连节；为什么要这么做的原因搜索，红色线是在电路板正面，而蓝色线是在电路板反面，虽然表面看着蓝色与红色相交，但是实际上是不相交的；也就是我们在红线附近打一个孔，把线接到反面，再在红线另一边打一个孔，把线接回来，这样线与线就不会相交了；

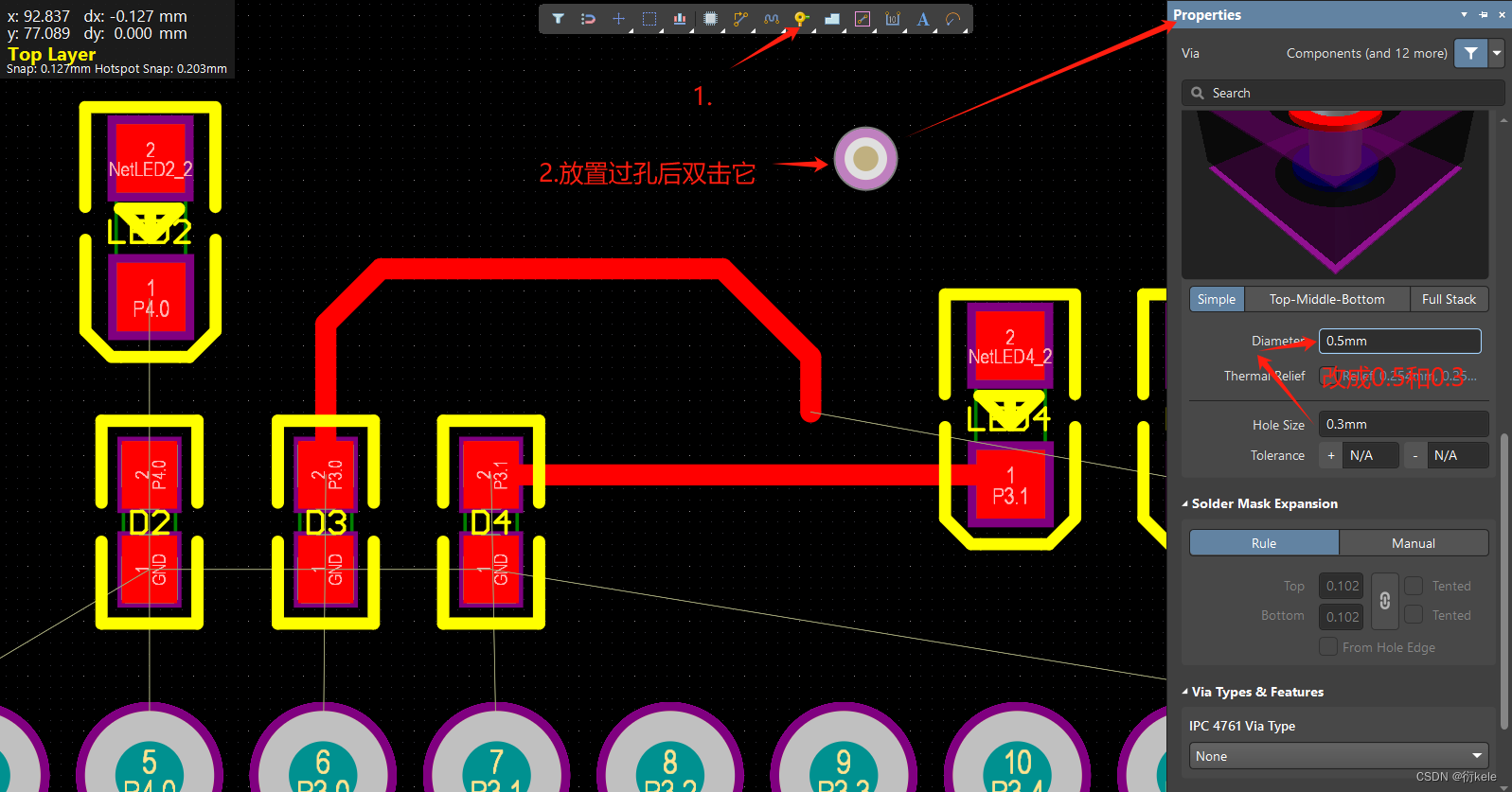

具体操作如下：

然后点击bottom层

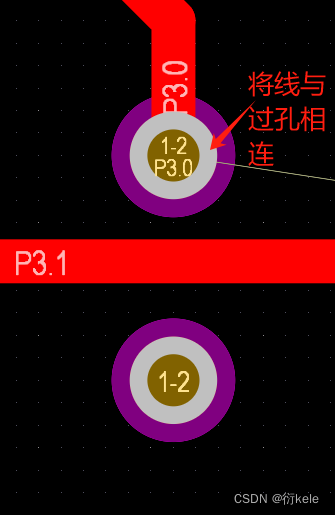

用蓝线将两个过孔相连，再返回top层，用红线把过孔和元件连接起来

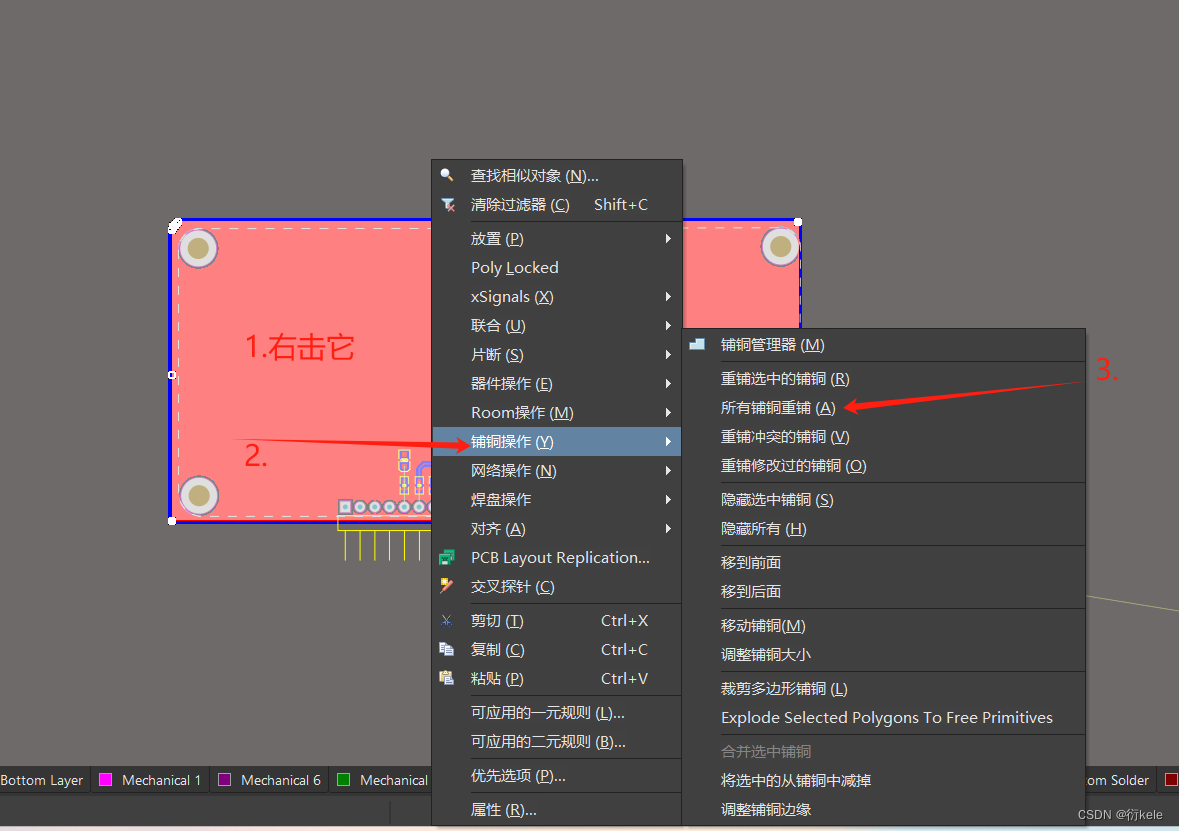

当全部元件布局并连线完后，就可以进行铺铜了

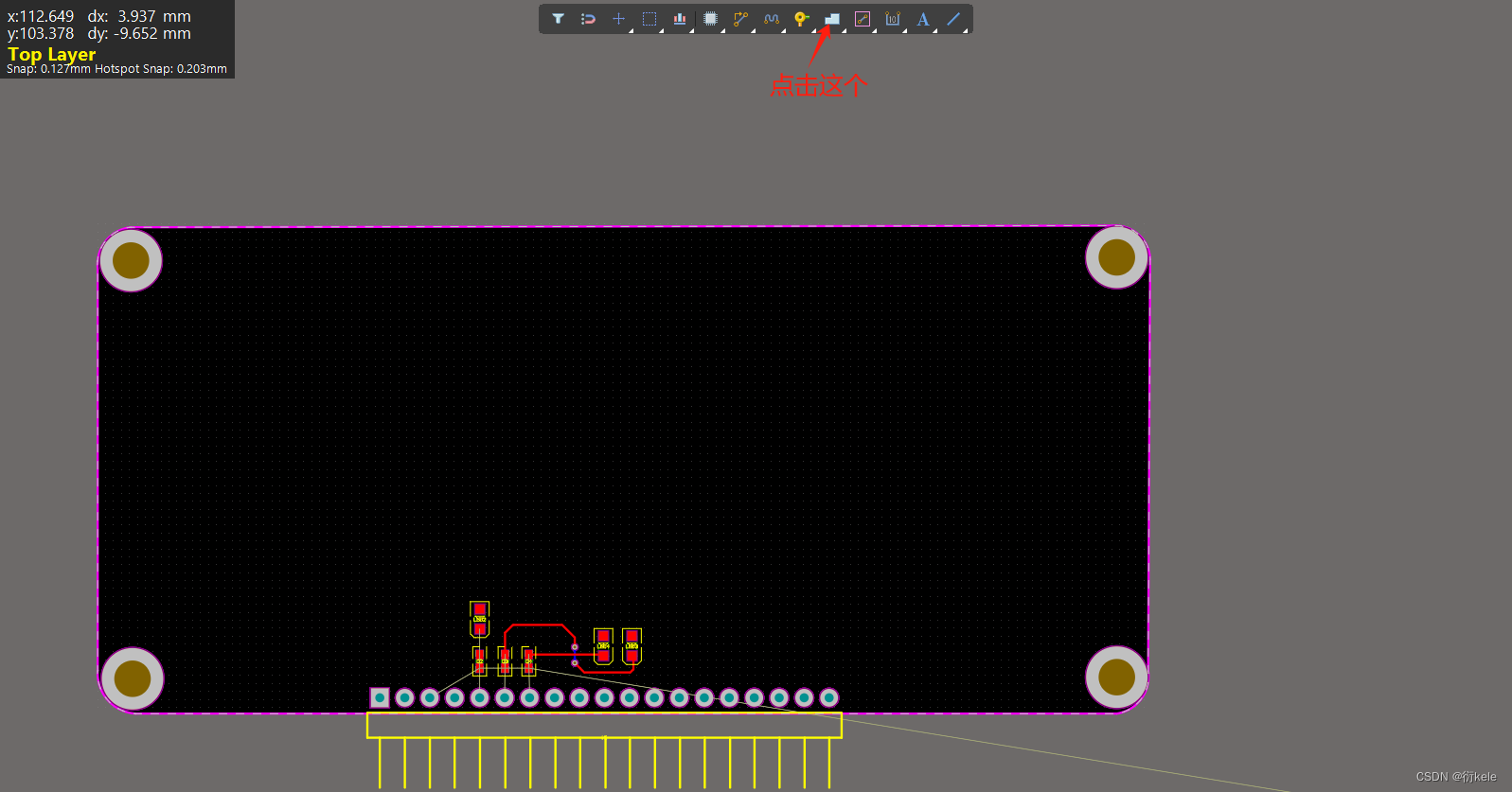

点击top层

用那个在电路板周围画线，把电路板围住；

围完是这样的

然后bottom层按上面的步骤同样操作一次

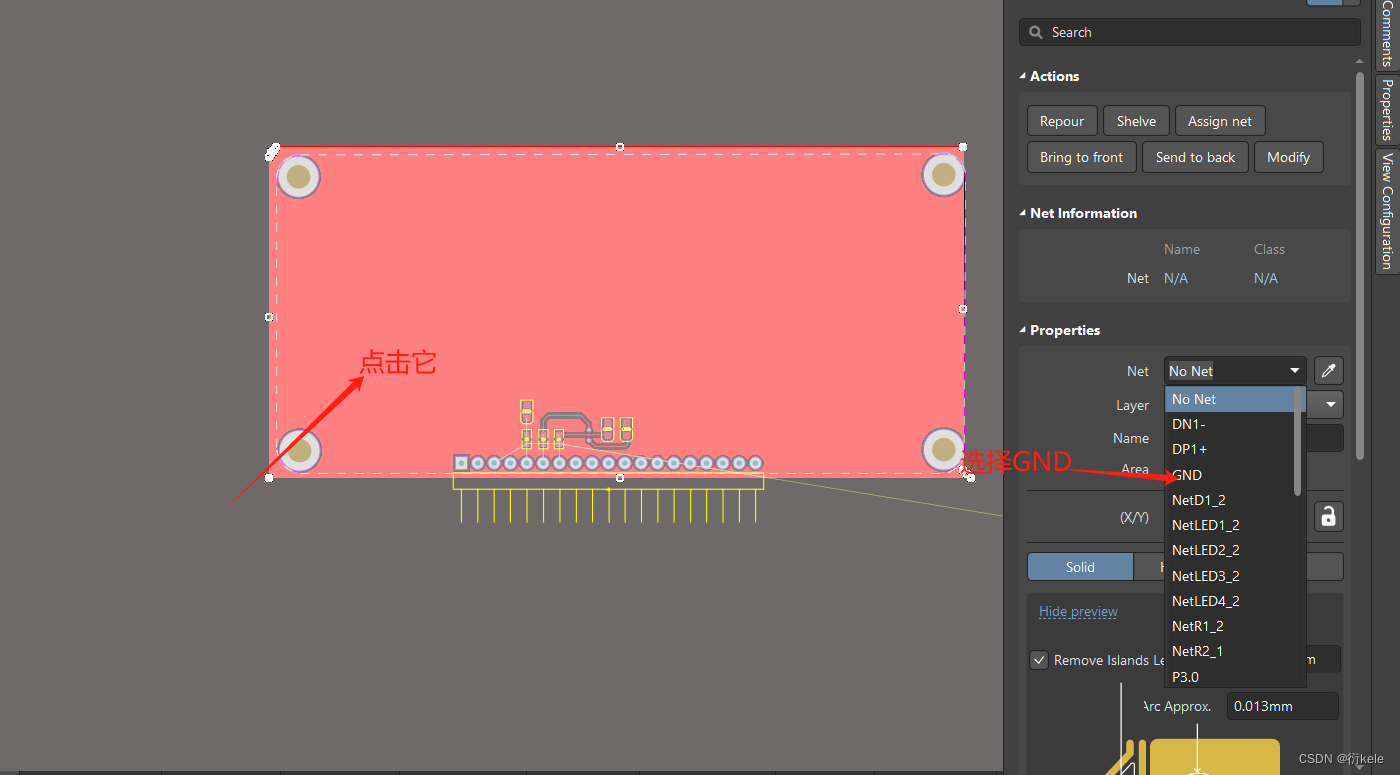

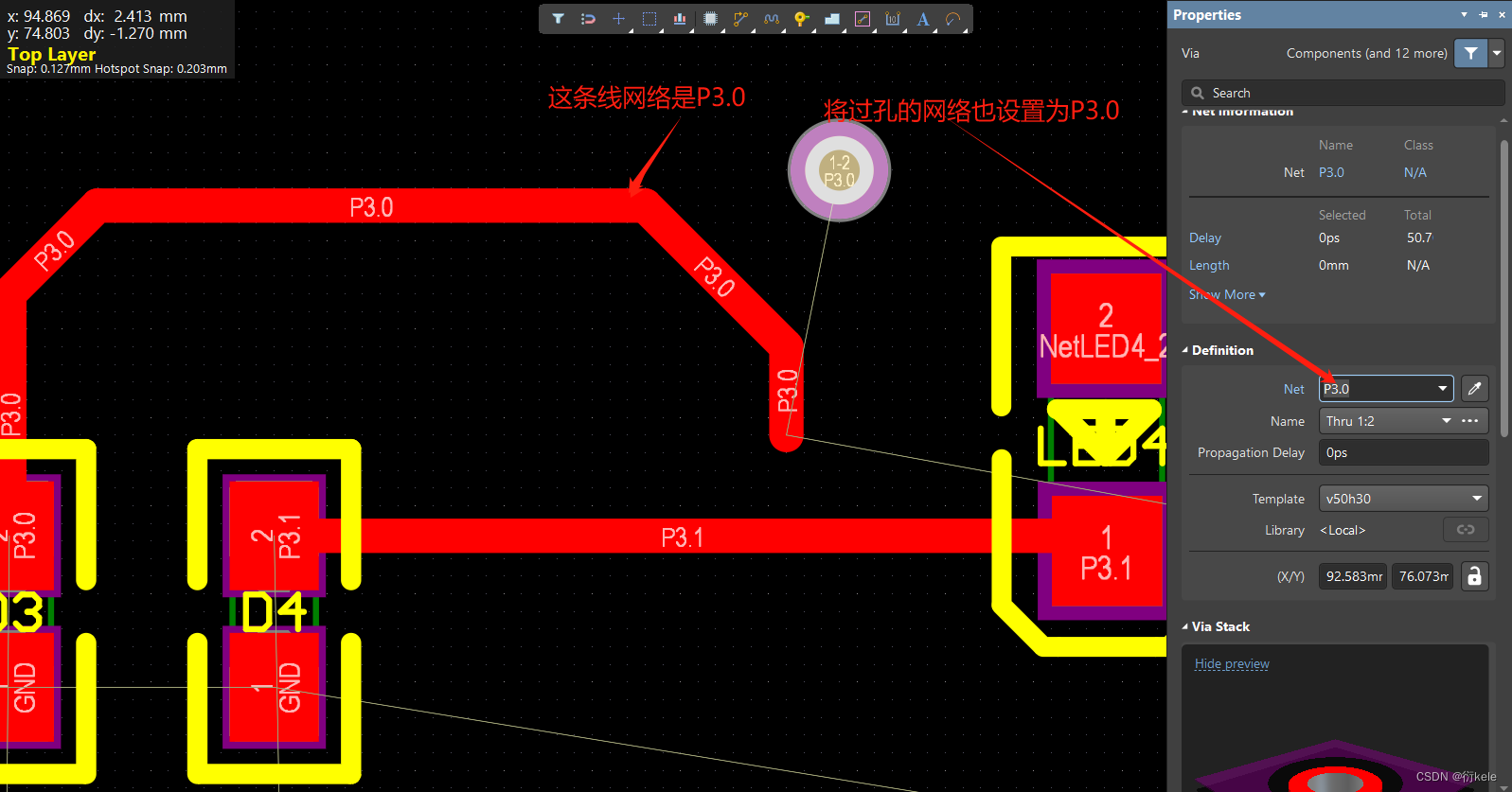

可能有些地方会没有铺到铜导致还需要手动连GND，可以在那个附近打孔，然后改孔的net为GND；然后与元件相连接

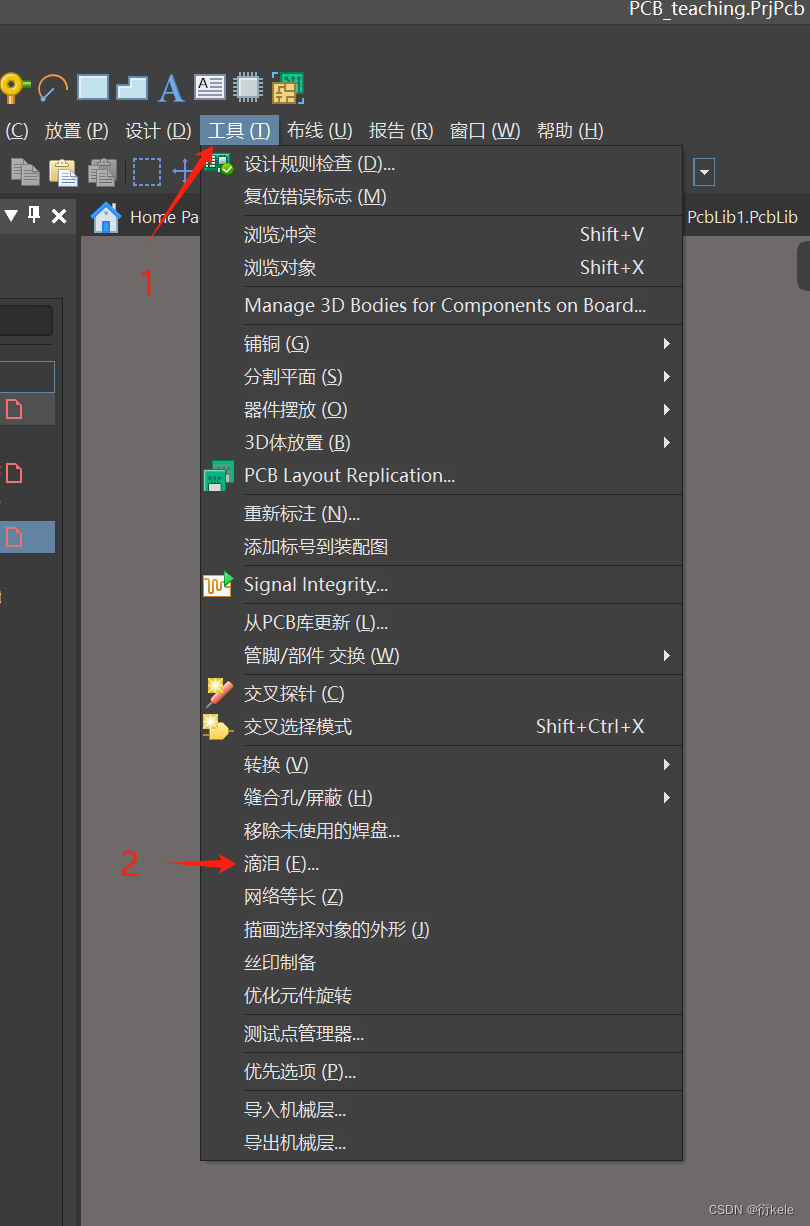

铺完铜就是滴泪了

滴泪是为了防止有直角线，滴完泪那些直角会边成不是直角

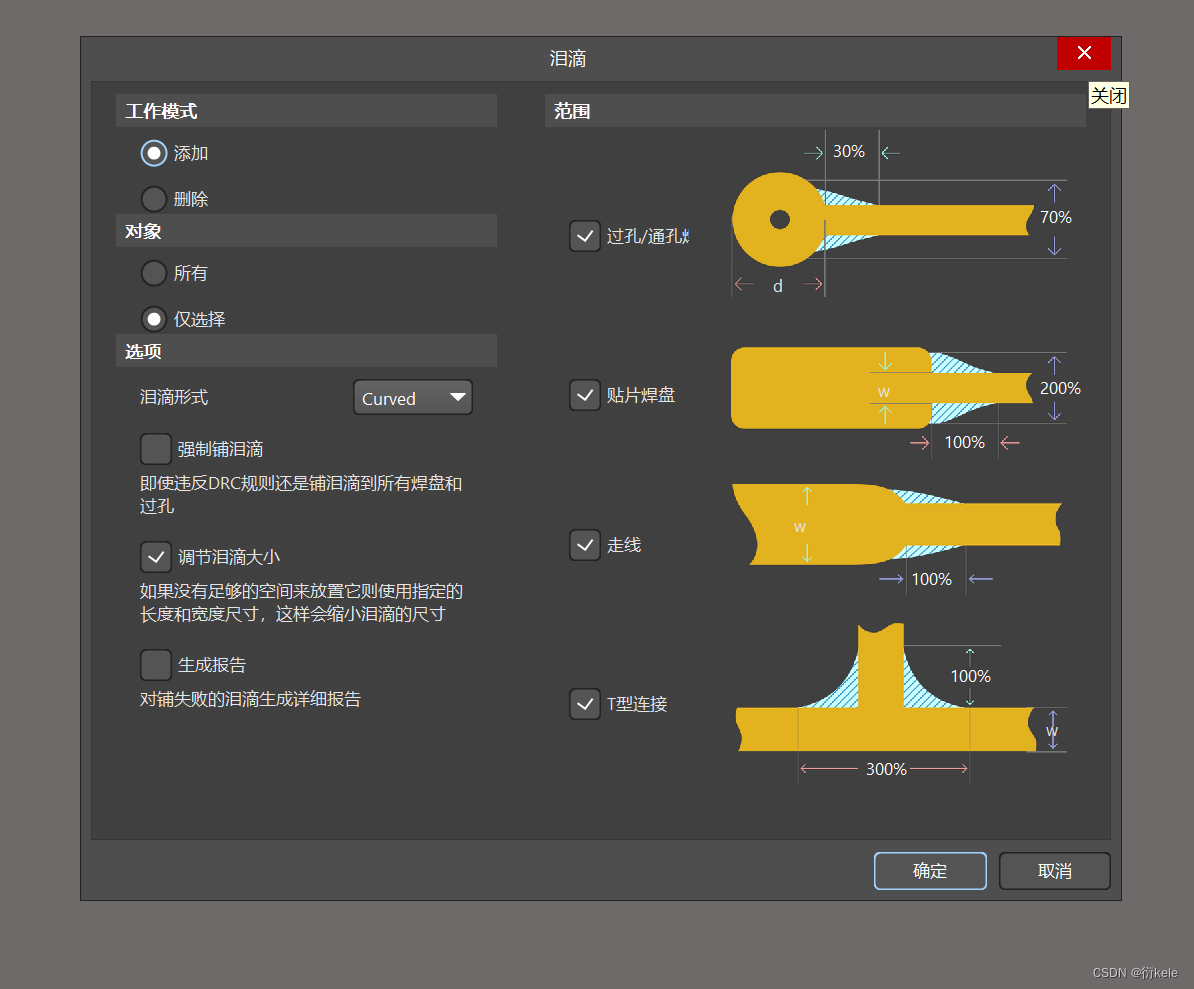

按以上图片进行勾选，然后确定就完成滴泪了

到此结束啦
