电阻基础知识

一、基础知识

1.电阻误差

+/-1%——精密的电压采样,电流采样

+/-5%——限流

2.功率

①额定(连续输出)值——电路中平均电流计算

②瞬态(短时间输出)值——电路中最大电流计算

③标定值——由封装决定

3.主要根据额定值(放余量1.5倍)(余量放多少由温升决定)(温升由材质所决定)来选封装(也要考虑瞬态值),要测试电阻的温度,一般不要高于70℃,还要考虑环境温度,封装不够,会导致损坏。

4.电阻封装越大,则功率越大

5.可变电阻一般用作负载

总结:2512封装用来做检流电阻(阻值很低 毫欧)

注:电路设计中用来做检测电流的方法:间接法(互感器法)(采样精度不高,没有破坏原有的系统);直接法(检流电阻)(采样精度高,串联在原有系统中,破坏原有的系统)因此阻值要低。

6.电阻的耐压

①电阻在电路中的节点电压需要确定

②再选一个电阻的耐压标称值(放余量1.5倍到2倍)

当电阻的耐压标称值低于电路节点电压时:可以通过多个电阻串联的方式

7.电路设计中,计算节点的电压,电流,功率

8.电阻的温度特性

①温漂:随着温度发生变化(温升+环境温度的变化)阻值也会相应的发生变化。

②普通绝大多数电阻是负温度特性(温度升高,阻值下降)(NCT);特殊电阻是正温度特性(温度升高,阻值上升)(白帜灯泡)(PCT)

③利用正温度特性做保护

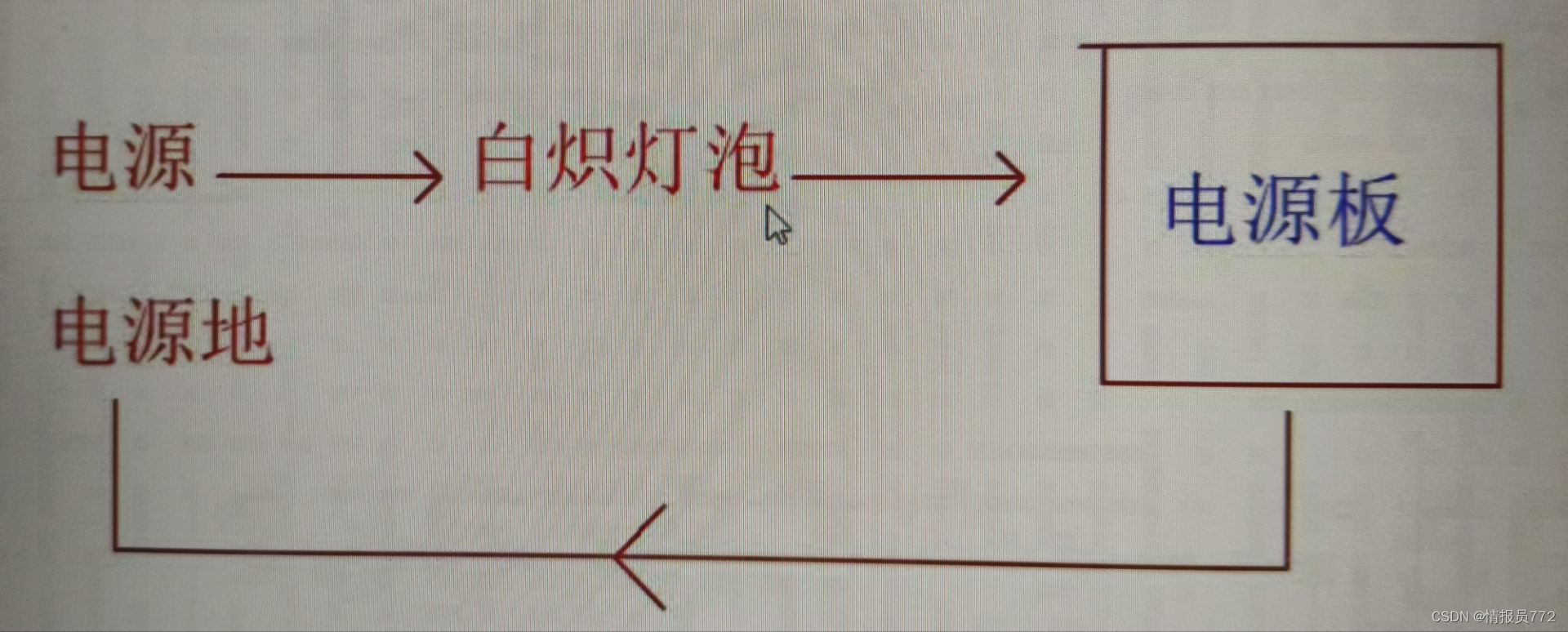

 注:灯泡会发热,所以会做功(I²Rt),最终白帜灯泡的阻值十分大,电源板因为短路(白帜灯泡亮了),阻值会无穷小,电源电压就都会分给白帜灯泡,电源板分到的电压就为零,故会给电源板一个保护。

注:ppm/℃:温度变化1℃,对应阻值的变化量(330ppm/℃→温度变化1℃,对应的阻值变化一百万分之330)

9.电阻的高低频

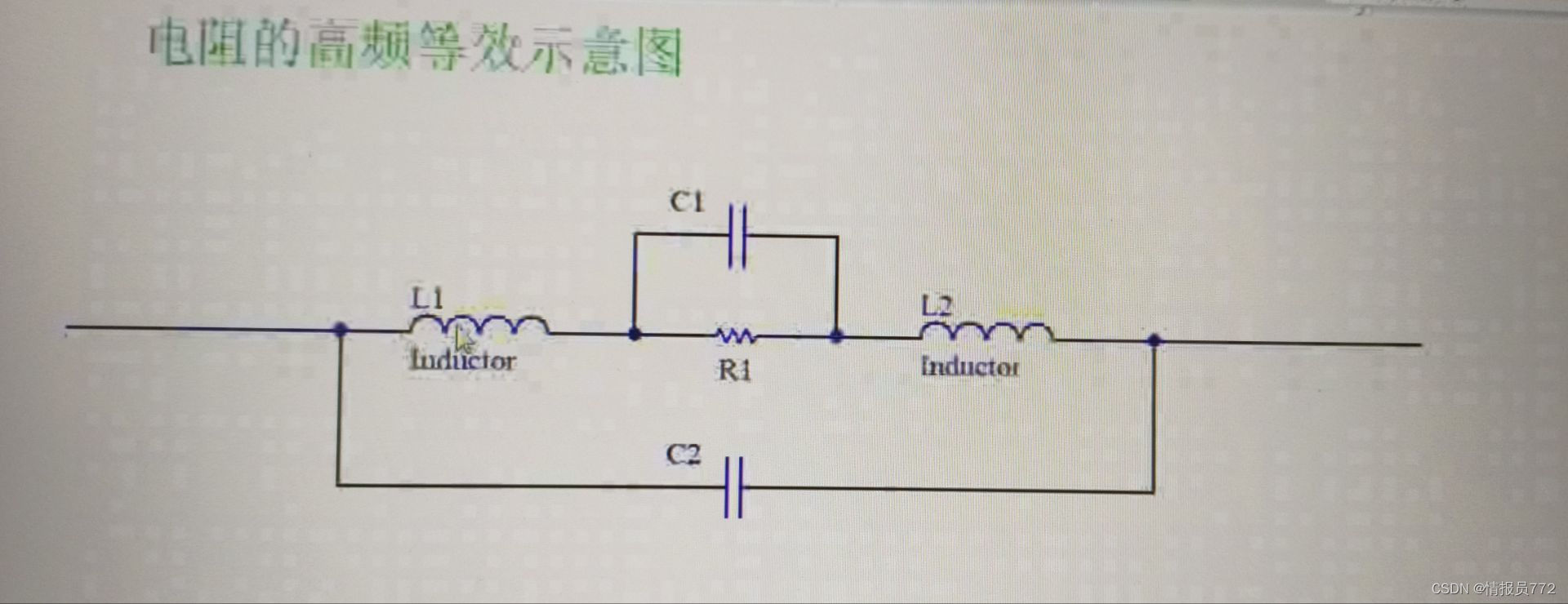

 注:电感为两个金属引脚的电感;C1为电阻内部的寄生电容;C2为两个电阻引脚之间的寄生电容(不可忽略);电容最容易忽略的就是封装尺寸和内部寄生电容,封装不同,寄生参数也不一样,一般来说,封装越小,寄生参数也越小。

电阻的中低频等效就是一个电阻——阻性

10.电阻在电路中的作用——分压、限流、采样

①分压

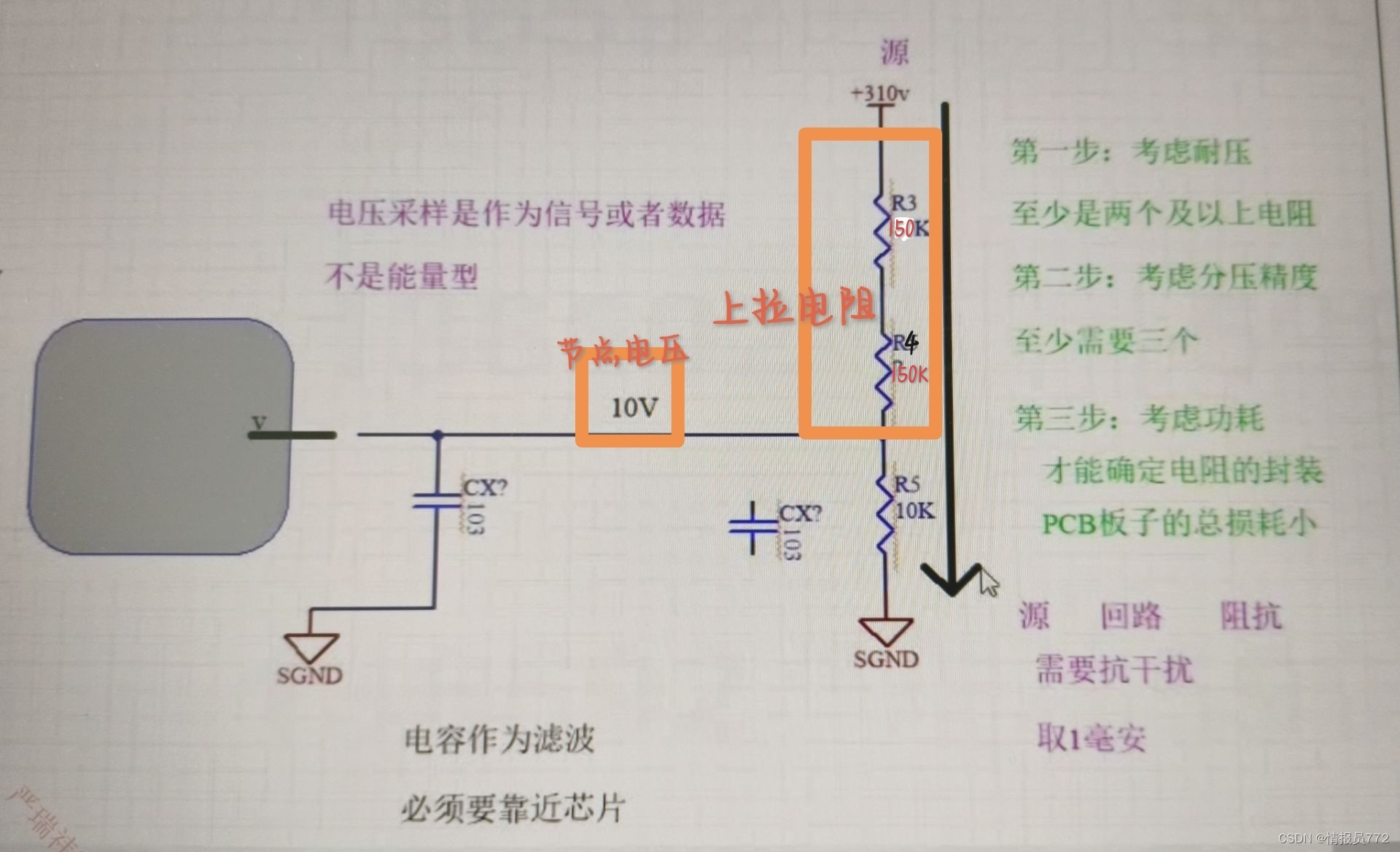

 注:总串联电阻阻值:310K,总电流是一毫安,确定下拉电阻10V/1毫安=10K(R5),上拉电阻就是300K,平均分配,R3=R4=150K,R3和R4消耗的功率就是I²R=0.15W,R5消耗的功率就是0.01W。

②限流

电流型器件:光耦、三极管

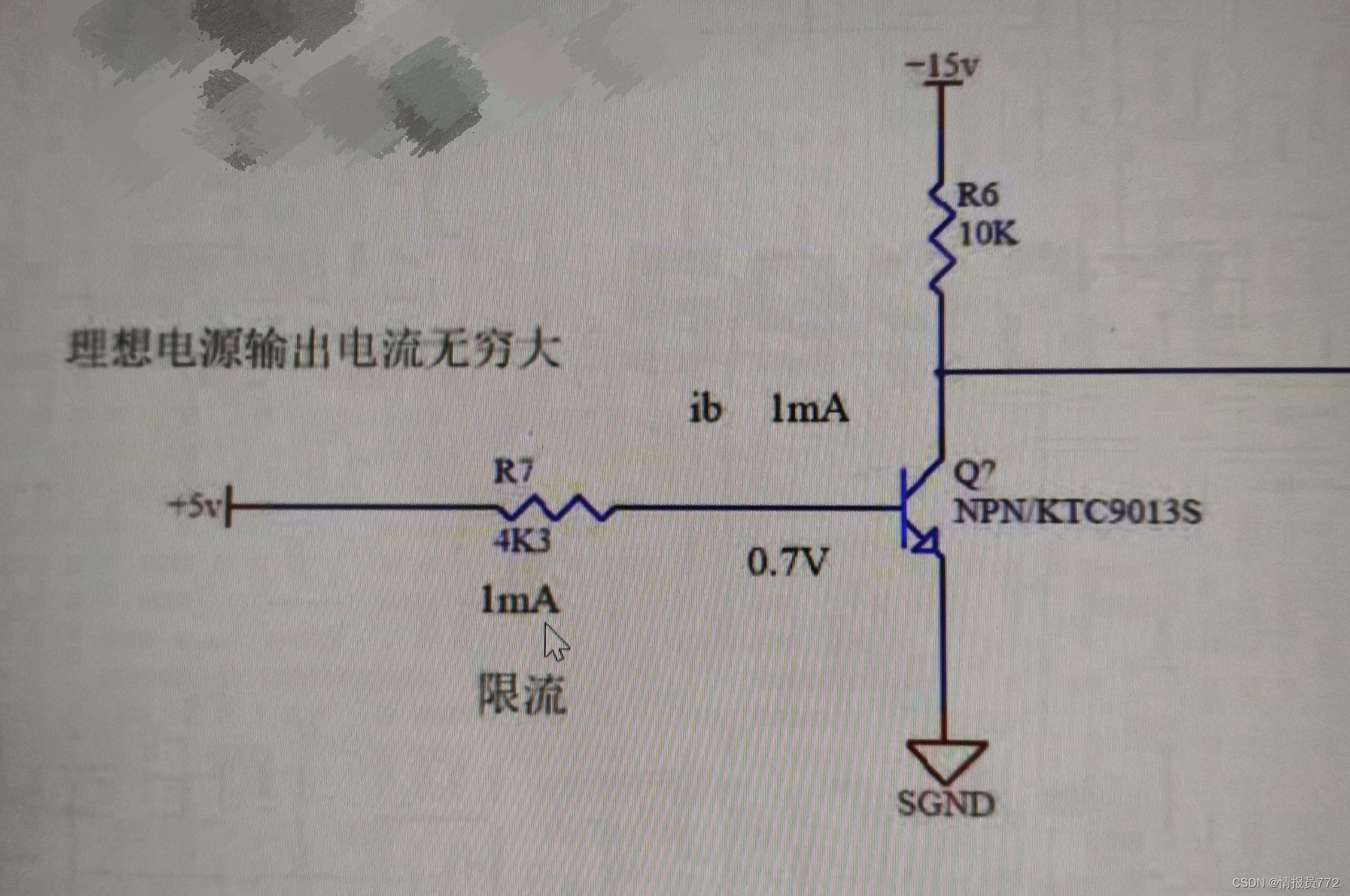

 注:R7=(5-0.7)/1mA=4.3K

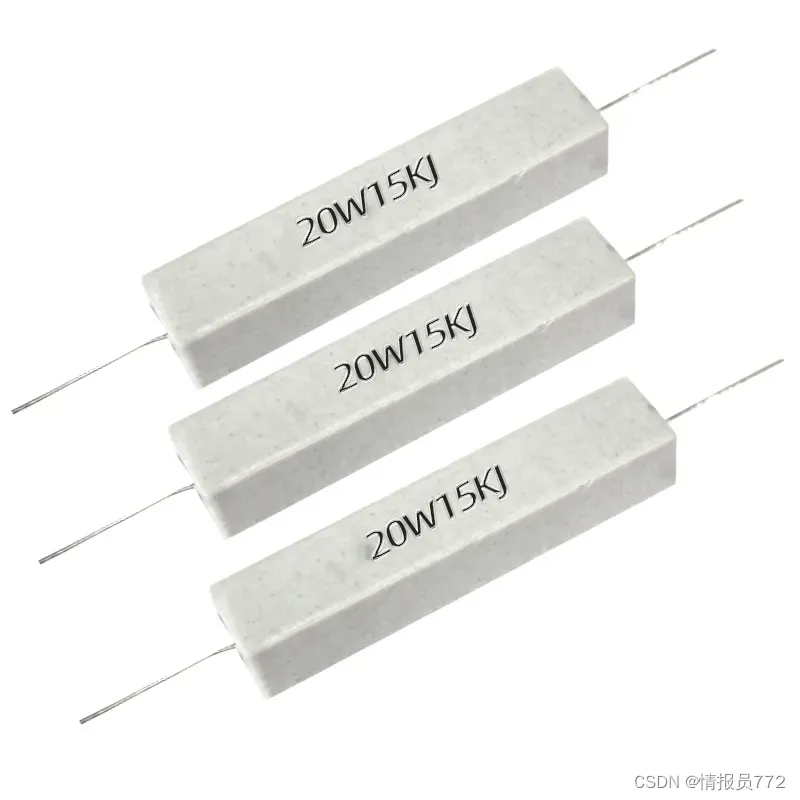

二、水泥电阻——功率(I²R)比较大




三、贴片电阻

1.贴片电阻封装偏小


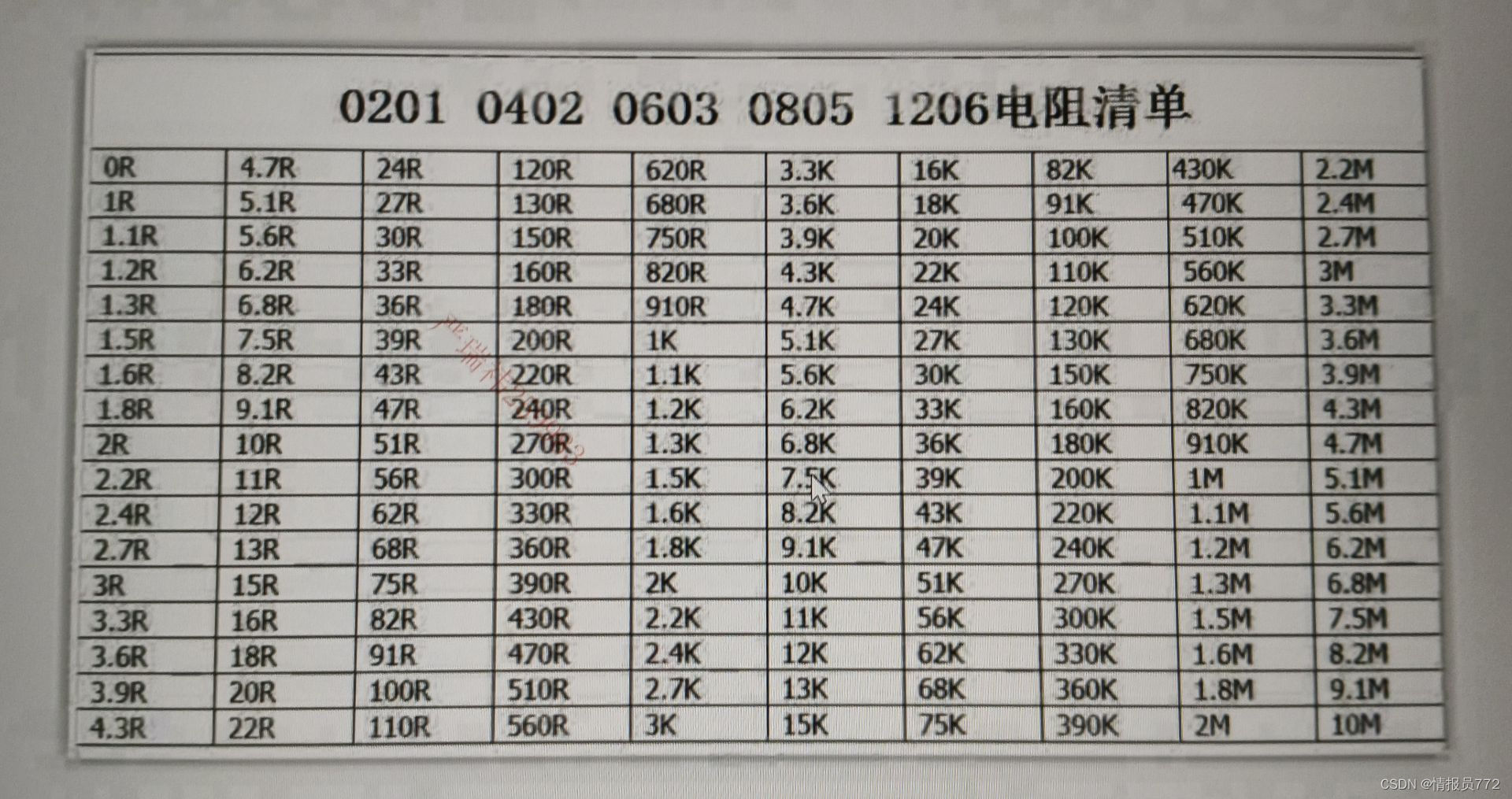

片式电阻规格型号:阻值、精度、外形尺寸以及标称功率等信息。

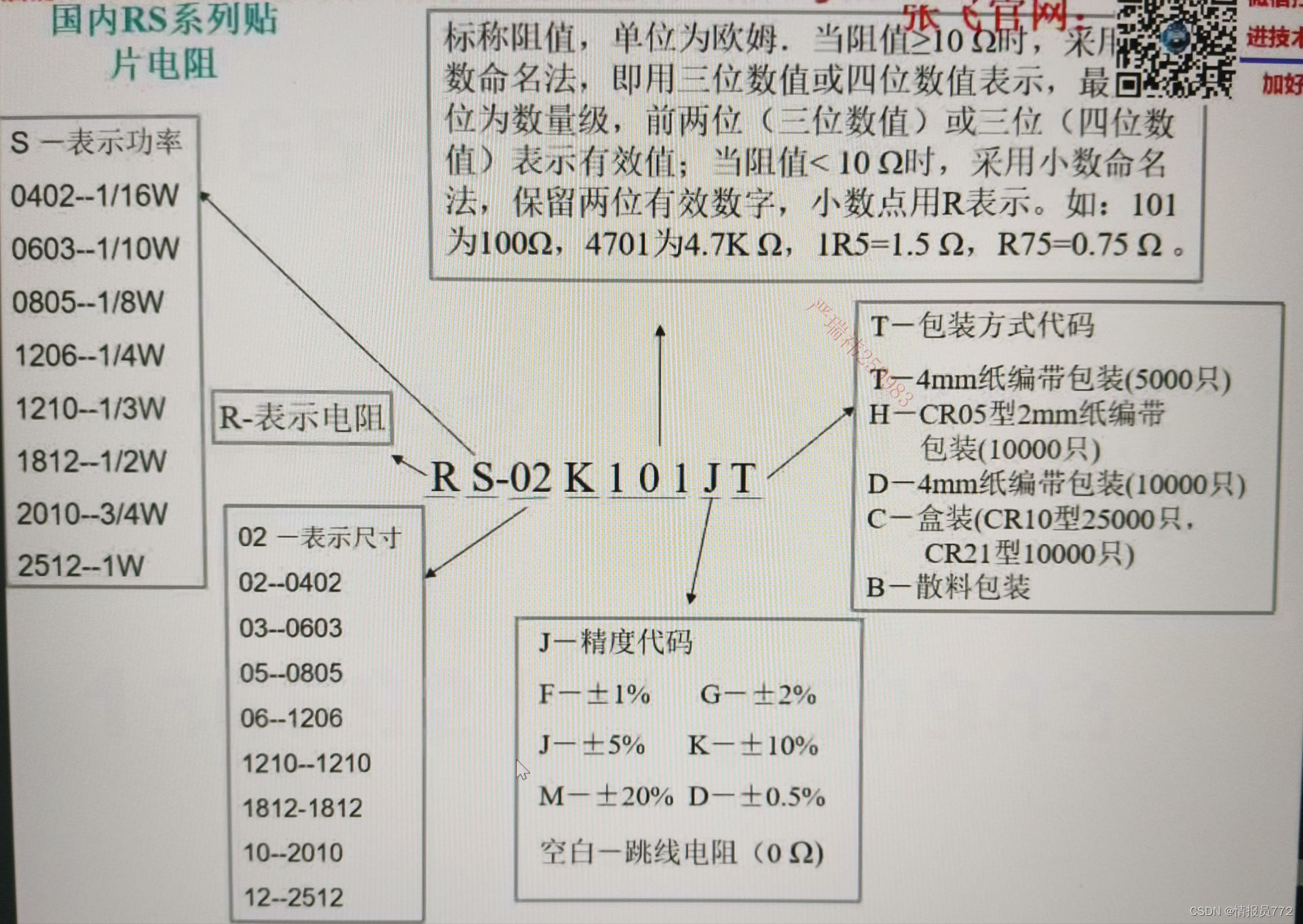

①RS系列

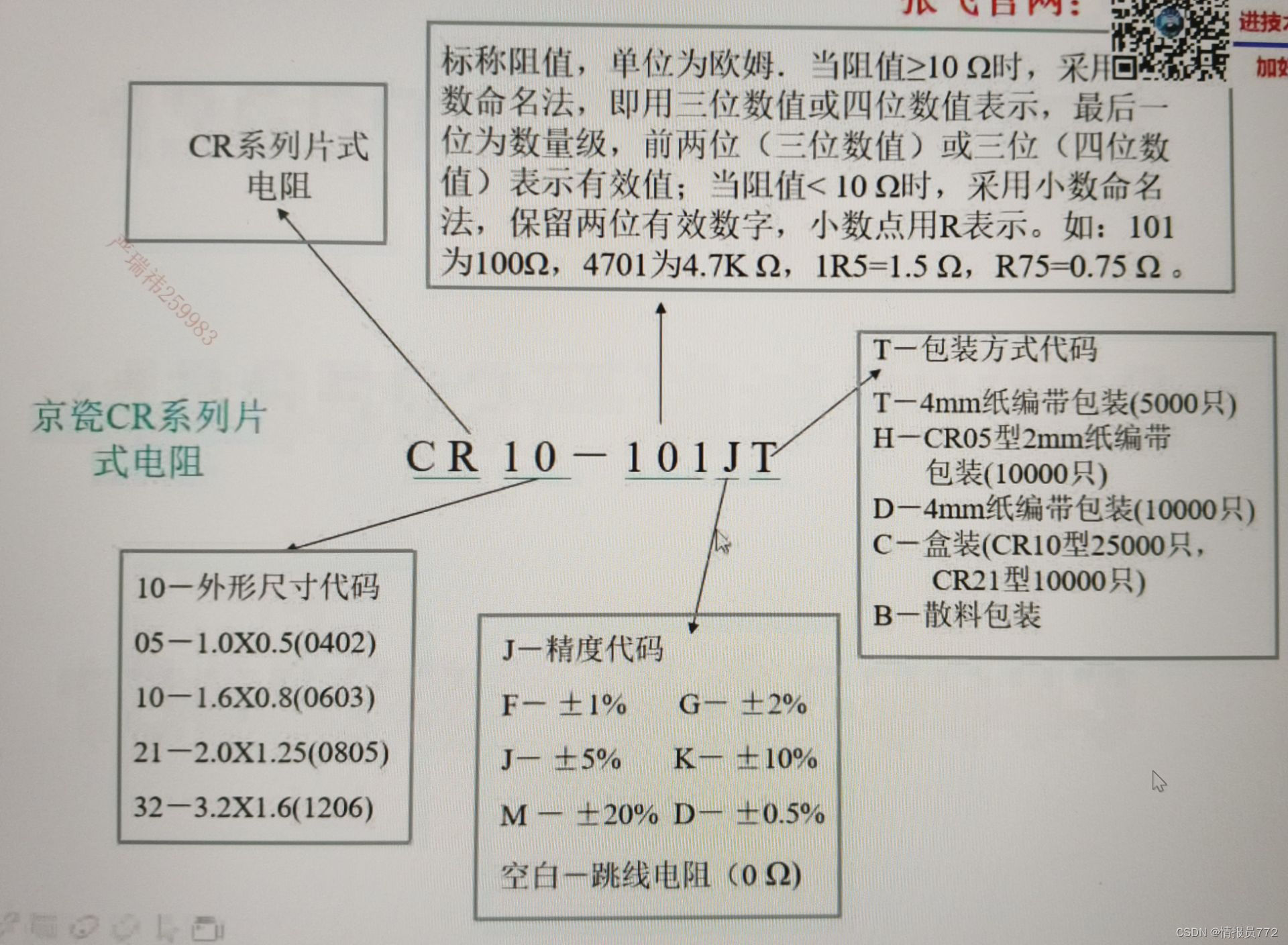

 ②CR系列

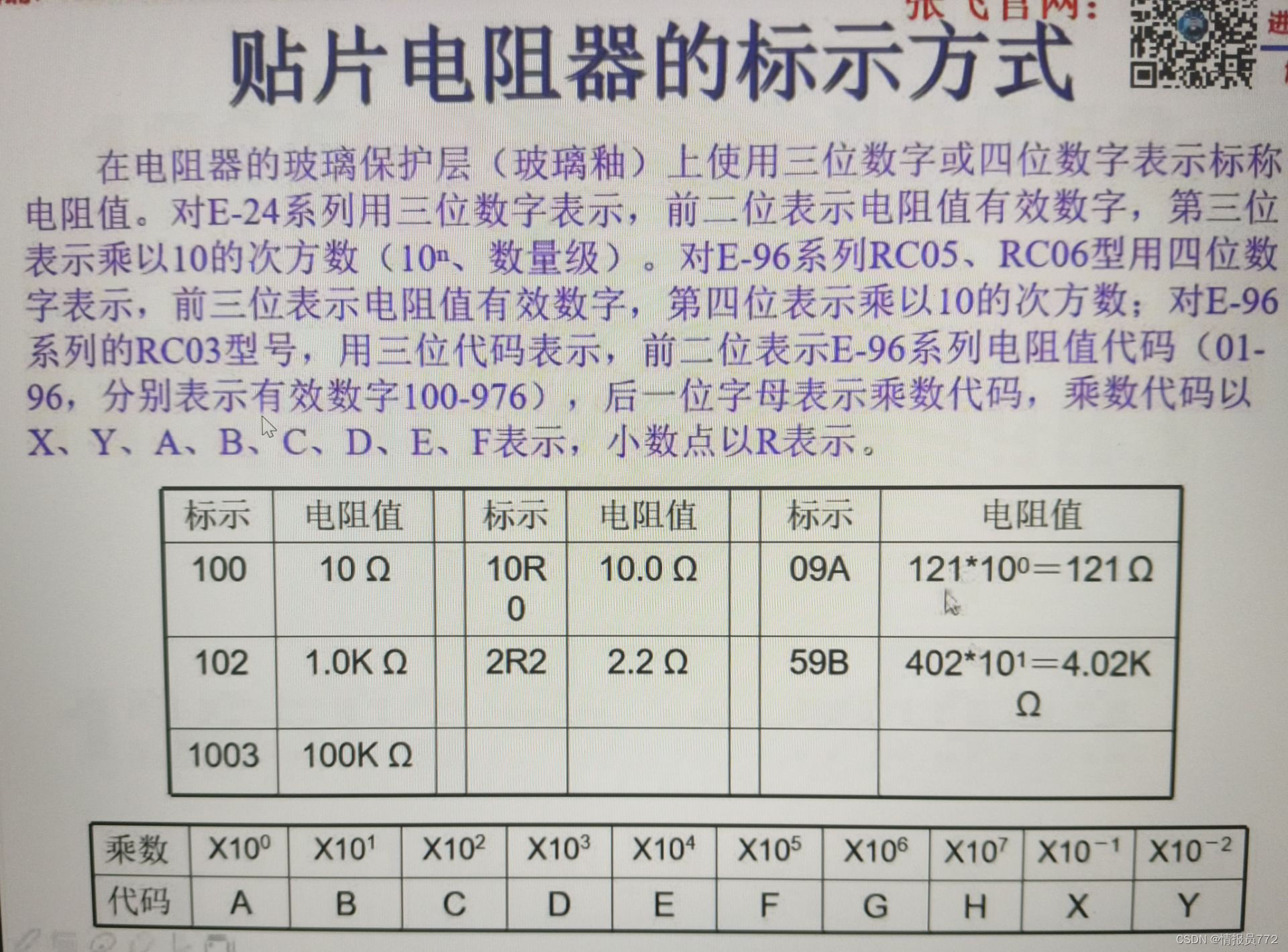

 2.贴片电阻器的标示方式


 3.贴片电阻器件代用原则

确保代用元件之间的参数(标称电阻阻值,外形尺寸,精度等级,标称功率)完全相同

注:贴片电容之间也要确保参数(标称电容容值、外形尺寸、精度等级、温度系数、耐压值)完全相同

4.贴片电阻特点

①体积小,重量轻

②电性能稳定,可靠性高

③适应回流悍与波峰悍

④装配成本低,并与自动贴装设备匹配

⑤机械强度高,高频特性优越。

四、热敏电阻

1.

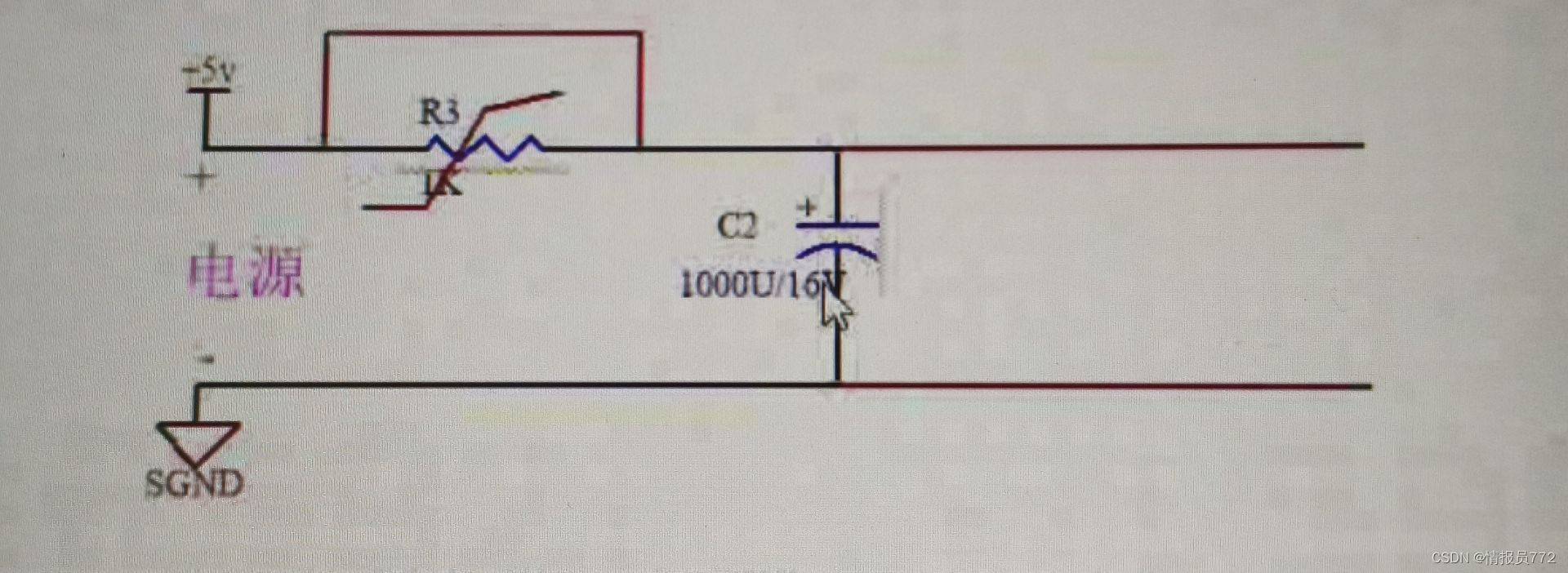

 电容初始上电,电压为0(短路),就会有浪涌电流,会对后边的负载有破坏性,需要有一个物体在电容初始上电时电阻大,当电容充满电时电阻小(NTC)(负温度特性)(受温度影响反应需要激烈);这个上电过程——软起。(在小功率的系统里用的比较普遍)

阻值,电流都是无法直接采样或测量的,电压可以直接测量


 注:电容起一定的稳定和滤波作用(电容两端的电压不能突变)

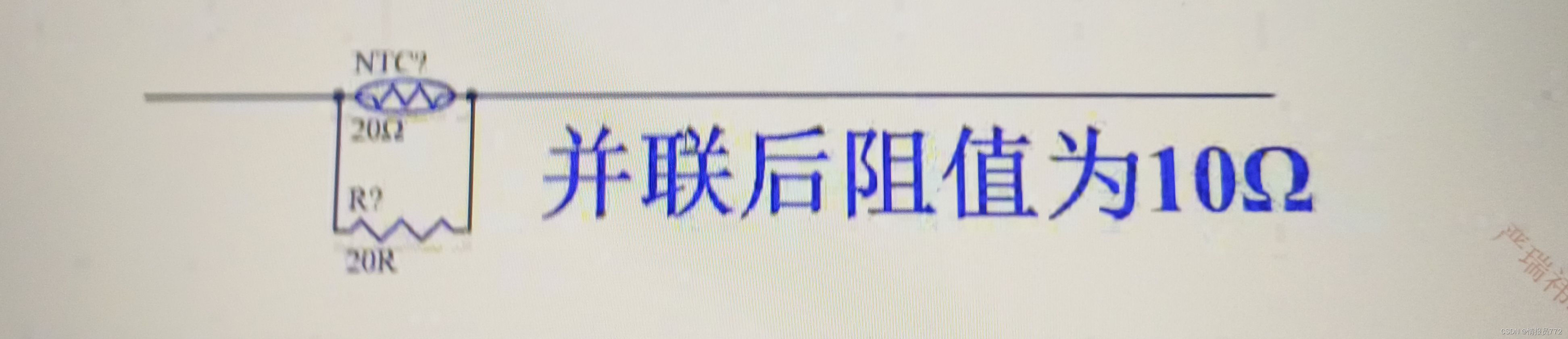

2.热敏电阻的选型及计算

NTC热敏电阻的作用:利用负温度系数热敏电阻在上电前有较高的阻值来限制上电浪涌电流;上电后NTC流过电流并消耗电能发热,使其电阻降低以减少NTC上的损耗。
特点:简单,但存在的问题:限制上电浪涌电流性能受环境温度和NTC的出视温度影响。因此在环境温度较高,上电时间隔很短时,NTC限制上电浪涌电流的作用大打折扣。在低温下阻值太高,对低温启动影响很大。


 3.选择热敏电阻需要关注

①冲击电流的能量(E=1/2CVmax²)

②符合冲击电流要求,选取最小的阻值

③最大稳态电流Imax=P/(ηVmin)

五、0欧姆电阻——高频——阻性 容性 感性

①在电路中没有任何功能,只是在PCB上为了调试方便或兼容设计等原因.(工程师开发调试用,生产时候确定)

②可以做跳线用,如果某段线路不用,直接不贴该电阻即可(不影响外观)。(单片版用)

③在匹配电路参数不确定的时候,以0欧代替,实际调试的时候,确定参数,再以具体数值的元件代替。

④想测某部分电路的耗电流的时候,可以去掉0欧姆电阻,接上电流表,这样方便测耗电流。(注:万用表,测电流时档位调到最大,测不出瞬态值,只能测出平均值)

⑤在布线时,如果实在布不过去了,也可以加一个0欧的电阻。

⑥在高频信号下,充当电感或电容。(与外部电路特性有关)电感用,主要是解决EMC问题。如地与地,电源和IC Pin间。
⑦单点接地(指保护接地、工作接地、直流接地在设备上相互分开,各自成为独立系统。)
⑧熔丝作用

⑨模拟地和数字地单点接地(只有是地,最终都要接到一起,否则存在压差)(0欧电阻相当于很窄的电流通路,能有效的限制环路电流,在所有频带上都有衰减作用)

⑩跨接时用于电流回路

⑪配置电路:空置跳线在高频时相当于天线,用贴片电阻效果好


六、压敏电阻:阻值受电压的变化(不是线性变化)

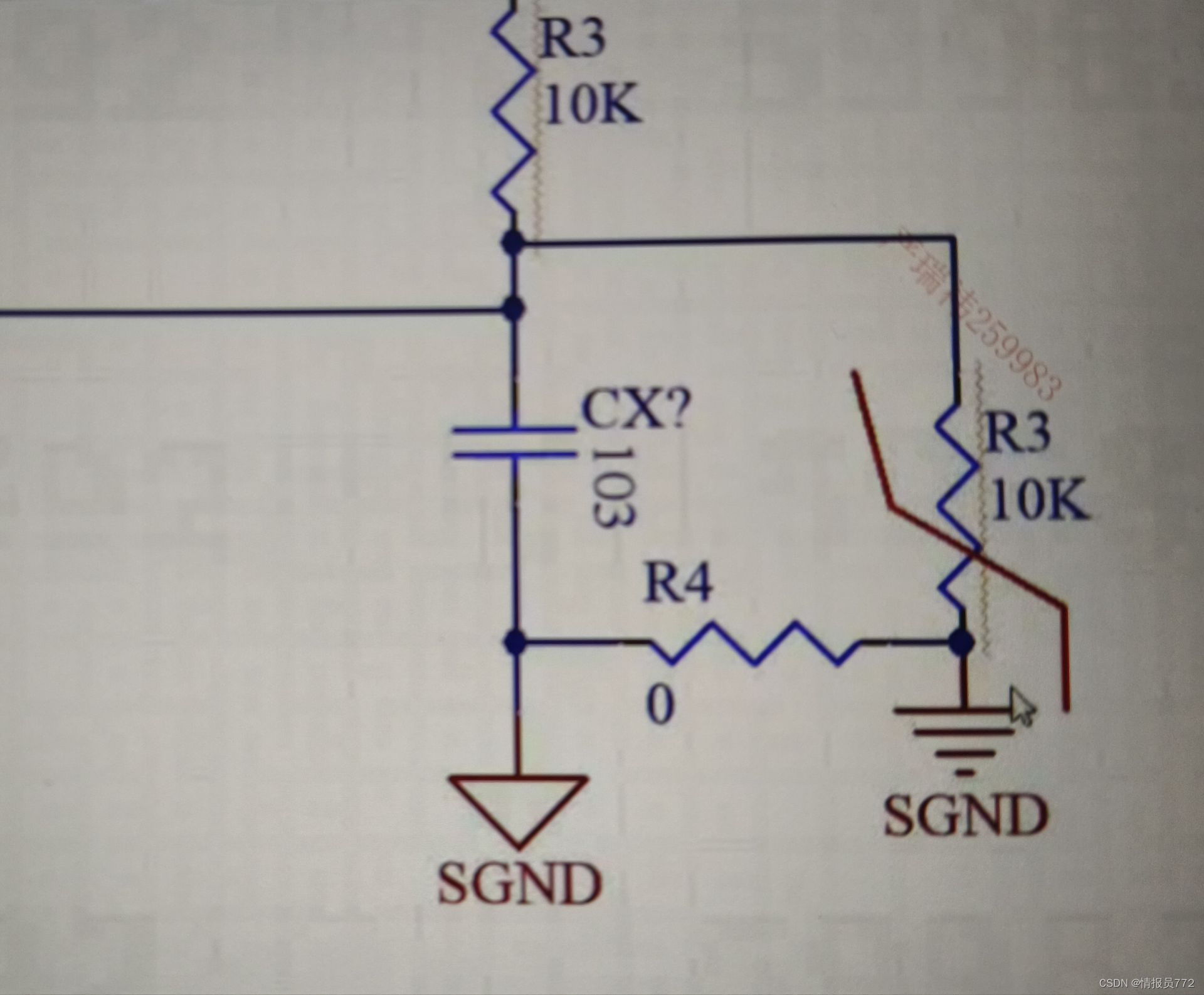

1.

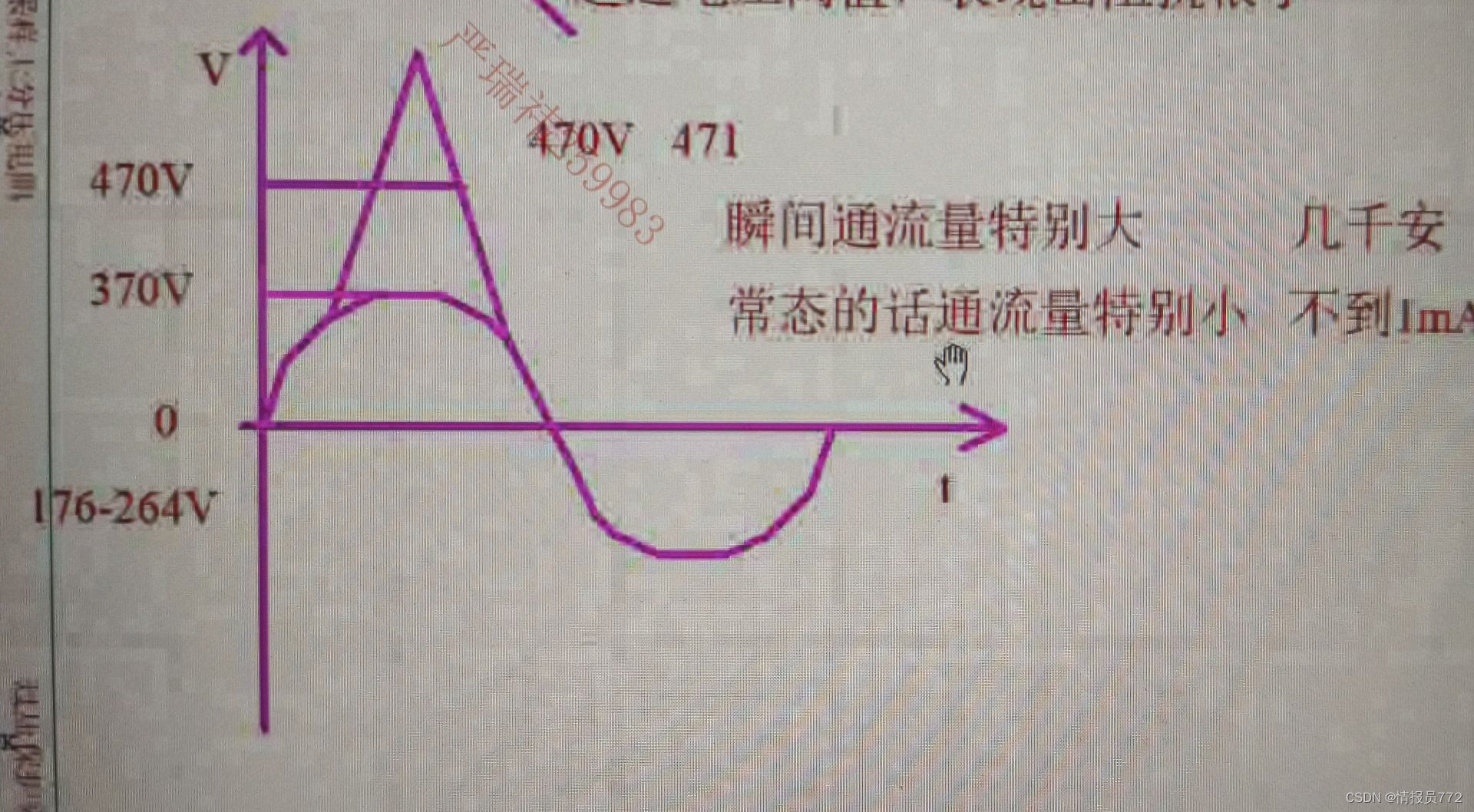

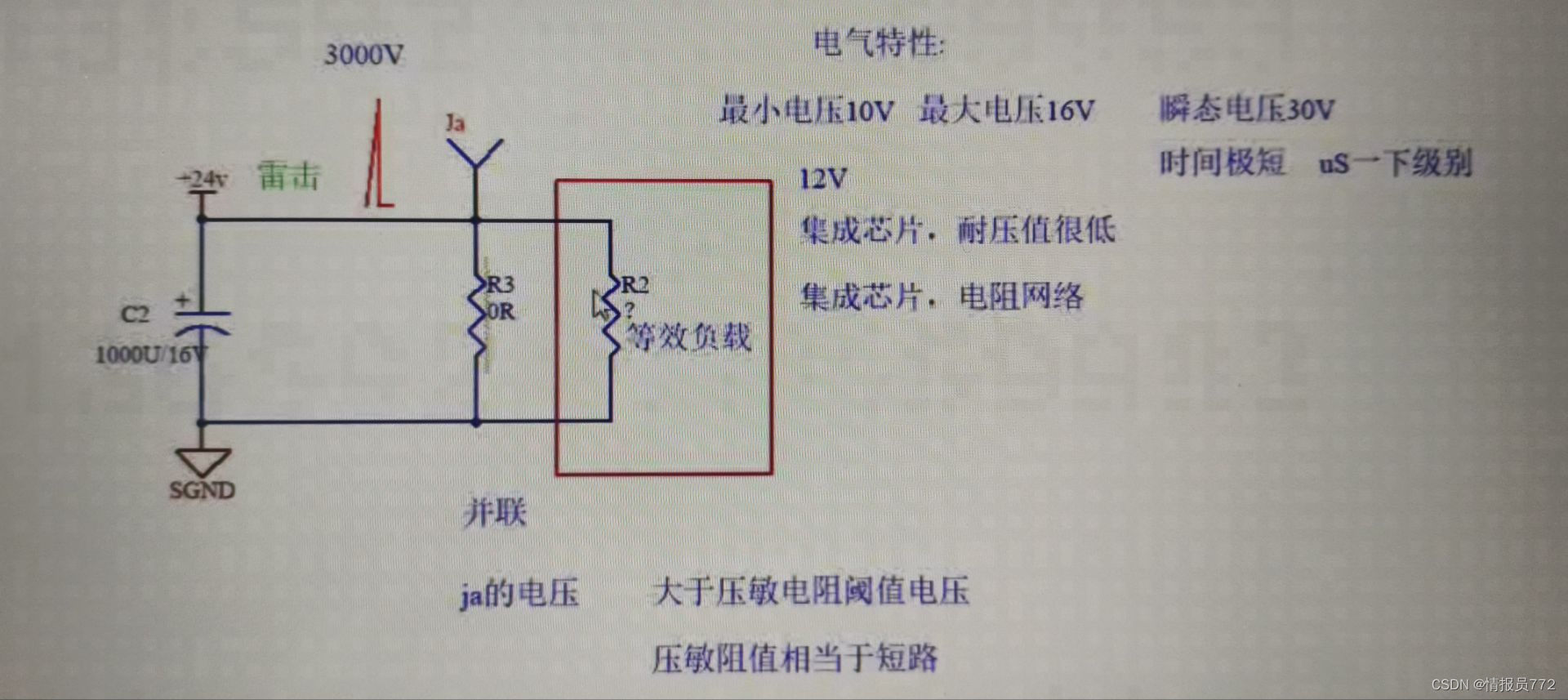

 注:此时后边的负载全短路了,电流全从R3流过,此处电压被拉低,将ja点的电压拉低到某个值(Va(剩余电压)<30V(后极芯片的最小瞬态电压))(时间很短)

2.压敏电阻(ZnO)的选型及计算

在电压阈值以下,表现出阻抗很大;超过电压阈值,表现出阻抗很小


压敏电阻的作用:抑制来自电源在异常时的尖峰电压和瞬态过电压,在正常电压输入的情况下,压敏电阻的阻抗非常大,一旦输入电压有个大的电压尖峰,压坡电阻阻抗急剧下降把尖峰电压来错位。

3.压敏电阻需要关注的参数

①压敏电阻变阻电压V1mA=1.5Vp(额定输入时的峰值电压)=2.2Vac(额定输入交流电压)

V=(a1×Vi×根号下2)/(b1×c1)

注:a1为电路电压波动系数,一般取1.2倍;Vi为交流输入额定电压有效值;b1为压敏电阻误差,一般取0.9;C1为原件的老化系数,一般取0.9。

②压敏电阻的通流量

压敏电阻实际吸收的浪涌电流,应该要小于数据手册中给出的通流量,但事实上这个浪涌电流不好计算,所以一般按照经验选取,比如AC220V电源,一般选择Φ=10或者14的就可以了。
结论:标准220V输入的开关电源压敏电阻一般选取471KD10或者471KD14就可以。
