采样电阻:

一、定义:采集信号,测电流、测电压等,电路中的一部分电流或电压通过电阻分压的方式,转化为可以测量的信号。

二、分类

1、电流采样电阻

        电流采样电阻是指在电路中用于检测电流大小的一种电阻。它通常被放置在电路的负载回路中,通过测量两端的电压差来计算电流大小。常见的电流采样电阻有四端电流采样电阻和二端电流采样电阻。

        种类:        4端    和       2端



        ②、优缺点: 四端:一般采用小电阻值(通常为0.01Ω~1Ω),优点是测量精度高、温度系数低,可以在电路中实现较大电流的准确测量。

        二端:一般采用较大的电阻值(通常为10Ω~100Ω),优点是结构简单、成本低,适合于小电流测量。

2、电压采样电阻

        电压采样电阻是指在电路中用于测量电压大小的一种电阻。它通常被放置在被测电路的回路中,通过测量两端的电压差来计算电压大小。常见的电压采样电阻有分压电阻和限流电阻。

分压电阻一般被用于高精度电压测量中,通常采用较大的电阻值(通常为1kΩ~10kΩ),如下图所示。它的优点是结构简单、测量精度高,适合于大电阻值测量。

限流电阻一般被用于测量较大电压下的电流大小,通常采用小电阻值(通常为0.01Ω~1Ω),如下图所示。它的优点是测量范围广、响应速度快,适合于大电流测量。

 三、原理

采样电阻的原理是根据欧姆定律,在电路中通过电阻分压的方式,将电路中的一部分电流或电压转化为可以测量的信号。

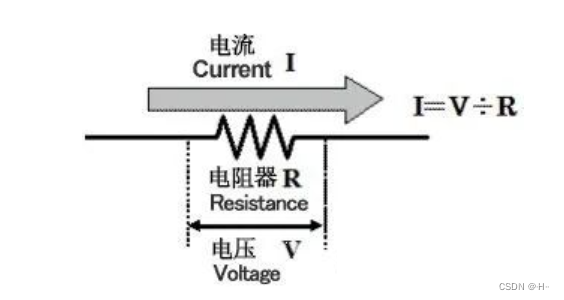

对于电流采样电阻,可以利用欧姆定律计算电路中的电流大小,即I=V/R,其中V为电阻两端的电压差,R为电阻阻值。

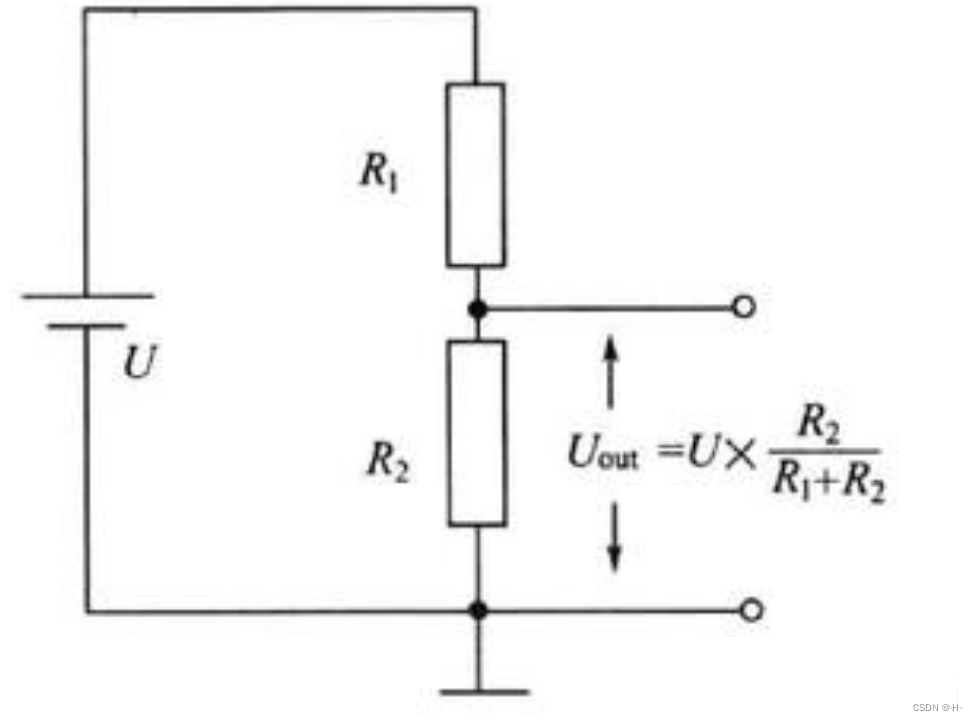

对于电压采样电阻,可以利用电压分压公式计算被测电路的电压大小,即U2=U1×(R2/(R1+R2)),其中U1为被测电路的电压,U2为采样电阻两端的电压,R1为被测电路与采样电阻串联的电阻,R2为采样电阻的电阻值。

四:注意事项

在使用采样电阻时,需要注意以下几点:

1、采样电阻的电阻值应根据被测电路的特性选择合适的数值。

2、采样电阻的功率要与被测电路的功率匹配,避免采样电阻受到过大的电流或电压而烧毁。

3、采样电阻的电阻值不应过小,否则会引起采样电阻本身的热失控,影响测量精度。

4、在测量直流电流时,采样电阻的两端不应短路,以免烧坏电表或测量仪。

5、在测量交流电流时,应选用耐高温、高频、低失真的采样电阻。

6、采样电阻的引线要注意长度和位置,尽量避免电源线、信号线等产生干扰。

7、采样电阻的接线要牢固可靠,以避免因接触不良或接线松动等问题导致测量误差。

8、采样电阻的使用寿命有限,需要定期检查和更换。

### 电阻分压原理 在电路设计中,电阻分压是一种常见的技术用于获取外部电压的一部分以便于后续处理。当两个电阻 \( R_a \) 和 \( R_b \) 连接成串联形式,并施加总电压 \( V_{in} \),则节点间的电压 \( V_{out} \) 可以表示为: \[ V_{out} = V_{in} \times \frac{R_b}{R_a + R_b} \] 这种配置允许从较高的输入电压获得较低的输出电压,适用于多种应用场景中的信号调理[^1]。 对于分压电阻的选择,建议使用精度为1%的产品以确保测量准确性;同时应使两者的阻值尽可能相近,除非有特殊需求使得 \( R_b > R_a \)。此外,为了充分利用模数转换器(ADC)的能力,应当调整分压比例令其产生的最大输出电压接近但不超过ADC的最大可接受范围。 ### ADC电压采样方法及其优化措施 模数转换器(Analog-to-Digital Converter, ADC)负责将连续变化的模拟电信号转变为离散数值表达的数据流。理想情况下,希望ADC能够精确反映实际物理量的变化情况。然而,在实践中可能会遇到诸如输入阻抗过大等问题影响到读数质量。 针对上述挑战之一——即由于高输入阻抗引起的误差问题——可以通过引入运算放大器构建缓冲级来缓解。具体来说,采用具备极高输入阻抗特性的电压跟随器连接于分压网络之后再接入目标ADC前端,则能有效隔离两者之间的相互干扰效应,从而改善整体性能表现[^2]。 另外值得注意的是,在某些高频工作条件下还需考虑额外因素的影响,比如电容器件选型不当可能导致频响曲线不平滑以及串联回路内寄生元件带来的负面影响等。此时推荐选用特定类型的陶瓷片状多层介质电容(C0G/NP0材质), 它们能在更广泛的频率区间维持相对稳定的电气特性,进而保障整个系统的稳定性和可靠性[^3]。 ```python def calculate_divider_output(voltage_in, ra_value, rb_value): """ 计算给定条件下的分压器输出电压 参数: voltage_in (float): 输入电压(V) ra_value (int or float): 上拉/下拉电阻 Ra 的阻值(Ohm) rb_value (int or float): 下拉/上拉电阻 Rb 的阻值(Ohm) 返回: float: 输出电压(V) """ v_out = voltage_in * (rb_value / (ra_value + rb_value)) return round(v_out, 4) # 示例调用函数计算不同参数组合的结果 print(f"Input Voltage=5V, Ra=1kΩ, Rb=9kΩ -> Output={calculate_divider_output(5, 1e3, 9e3)}V") ```
