简易CPU设计入门：Quartus II 13.1软件配置

在我们的这一专栏中，我们要使用的主要的软件是Quartus II 13.1和ModelSim 2020.2。对于ModelSim，虽说我这里使用的是2020.2版本，但是，你那里，你使用10.2,10.5啥的，也可以。因为，它们的界面操作没啥区别。

如果，你的电脑配置较低，还是推荐使用低版本的软件。如果配置高，那么无所谓了。

除了使用这两款软件之外，我们还需要使用Notepad++。这个文本编辑器软件，我相信，你应该是已经能够熟练使用它了。

所谓的软件配置，主要还是在Quartus软件里面来进行着。

软件配置，要实现的任务有两个。

1.   实现Quartus与ModelSim软件的联动。我们在Quartus里面调试建立项目，编写代码，修改错误。当我们想要去仿真运行的时候，点击Quartus软件里面的仿真命令，就可以启动ModelSim软件，来进行仿真运行。

2.   当我们想要用Quartus软件去编写代码的时候，我们不使用Quartus自带的代码编辑器，而是使用Notepad++来编辑代码。当我们的代码有了错误，双击错误提示项的时候，系统跳转到Notepad++中的相应代码行里面。

在这里，之所以要使用Notepad++来编辑代码，而不是使用Quartus自带的编辑器，是因为Quartus自带的编辑器功能较弱，不如Notepad++好用。

下面，我们就来讲解配置方法。

一.   配置Quartus，实现Quartus与ModelSim软件的关联

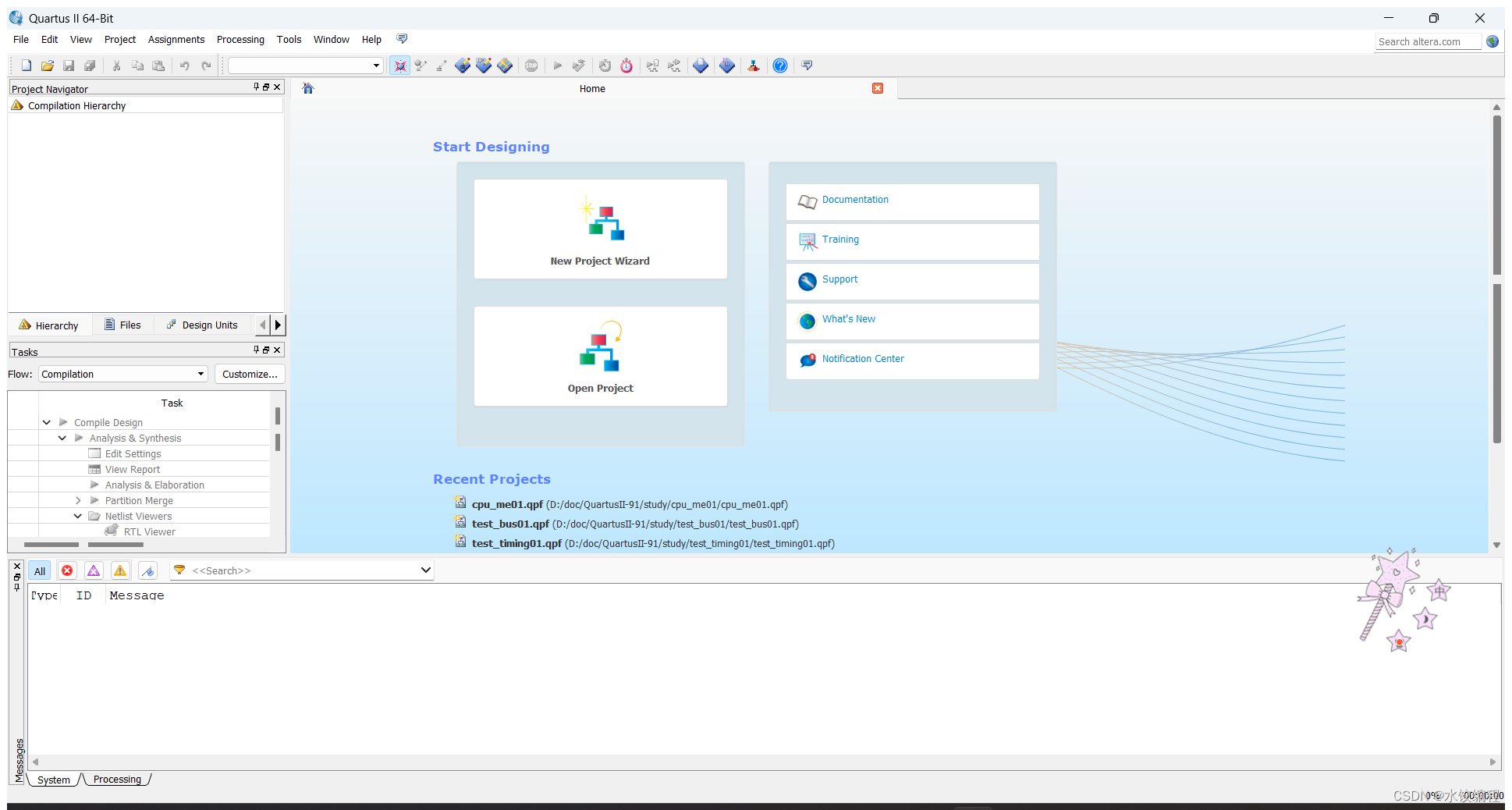

（1）首先呢，打开Quartus，界面如下图所示。

图1

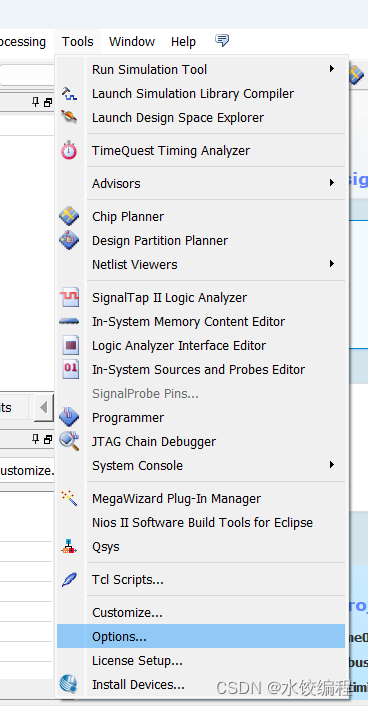

（2）接下来，依次点击【Tools】，【Options】菜单项，弹出【Options】对话框，如下图所示。

图2​​​

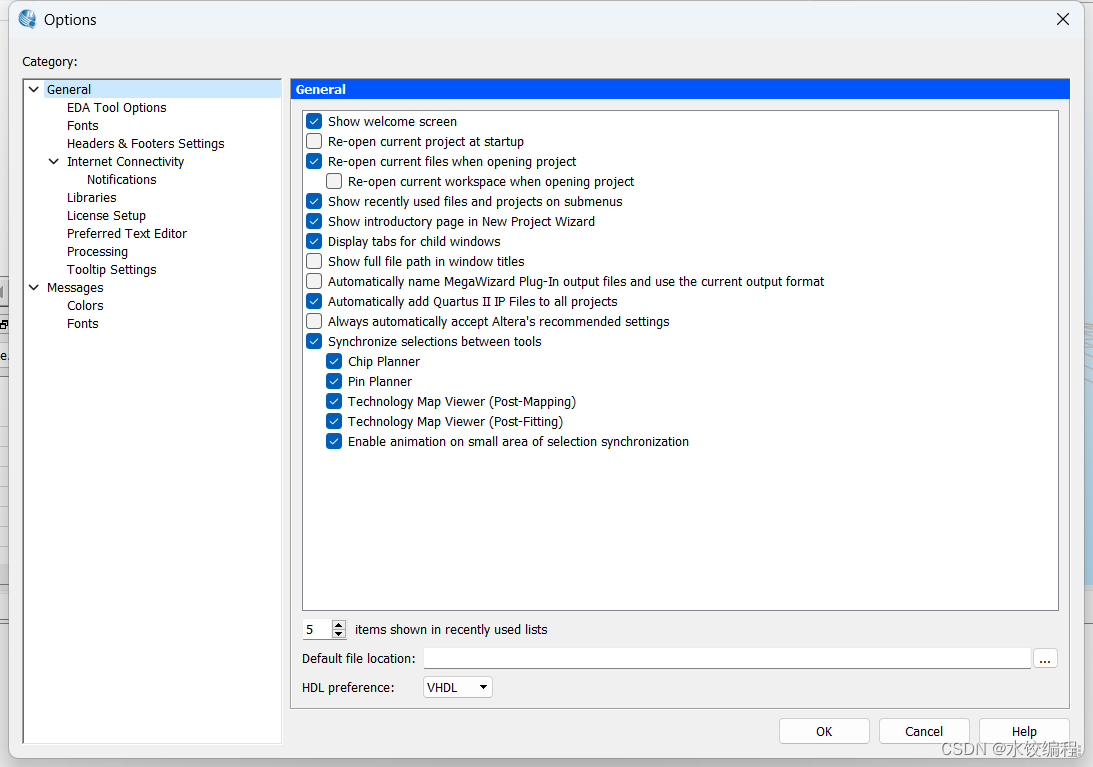

图3

（3）在图3的左侧一栏里面，点击【EDA Tool Options】一项，结果如下图所示。
