在IPv6技术中，虚拟路由器冗余协议（VRRP）的第六版（VRRPv6）是一种用于确保网络中IPv6链路可靠性和冗余性的协议，其设计目标是在多个路由器组成的组中建立一个虚拟路由器，通过选举机制确定主用路由器和备用路由器，当主用路由器出现故障时，备用路由器能够自动接管其职责，从而避免网络中断，保障业务的连续性。

VRRPv6的工作过程基于组播通信和定时器机制，首先多个路由器加入同一个VRRP组并分配唯一的组标识符（VRID），每个路由器在组内声明自己的优先级（取值范围0-255，数值越大优先级越高）和链路本地地址等信息。初始化阶段，路由器通过组播地址FF02::18发送VRRP通告报文（Advertisement Message）来宣告自身存在并参与选举，优先级最高的路由器会被选举为主用路由器（Master Router），其他路由器则成为备用路由器（Backup Router）。主用路由器负责转发发往虚拟IPv6地址的数据包，并定期发送通告报文以维持主用状态，备用路由器持续监听这些报文并监控主用路由器的运行状况。当备用路由器在超时时间内未收到主用路由器的通告时，会触发重新选举流程，优先级次高的路由器将晋升为主用路由器，接管虚拟路由器的职责，确保流量转发不中断。

VRRPv6的负载均衡机制通过配置多个VRRP组并在不同路由器上合理分配主用角色来实现。网络管理员可以将多个物理路由器加入到不同的VRRP组中，每个路由器在不同的组中可以担任不同的角色（主用或备用）。例如，路由器A在VRRP组1中作为主用路由器负责转发一部分流量，同时在VRRP组2中作为备用路由器；而路由器B在VRRP组2中作为主用路由器负责另一部分流量，同时在VRRP组1中作为备用路由器。通过这种方式，不同的流量可以被引导至不同的主用路由器，从而将网络负载分散到多个物理设备上，避免单一路由器成为瓶颈，提升整体网络性能和资源利用率。此外，VRRPv6还支持权重调整功能，允许根据路由器的处理能力动态调整其在负载均衡中的优先级，进一步优化流量分配策略，确保网络负载在各组内的主用路由器之间实现更灵活、高效的均衡分布。

项目介绍

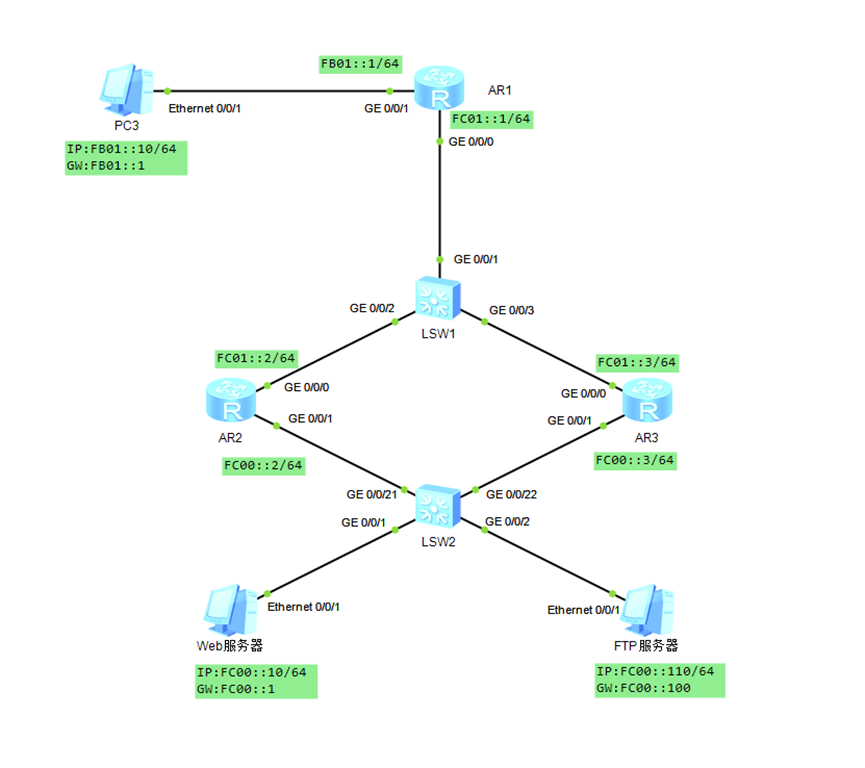

在本项目中，使用3台PC、3台路由器、2台二层交换机来搭建项目拓扑，如图所示。其中PC1是Web服务器,PC2是FTP服务器，PC3 是互联网PC，交换机SW1用于连接3台路由器，交换机SW2用于连接路由器R2、R3，以及Web服务器和 FTP 服务器，R1是Jan16某公司网络的出口路由器，路由器R2和路由器R3作为Web服务器和FTP 服务器的主、备网关路由器。

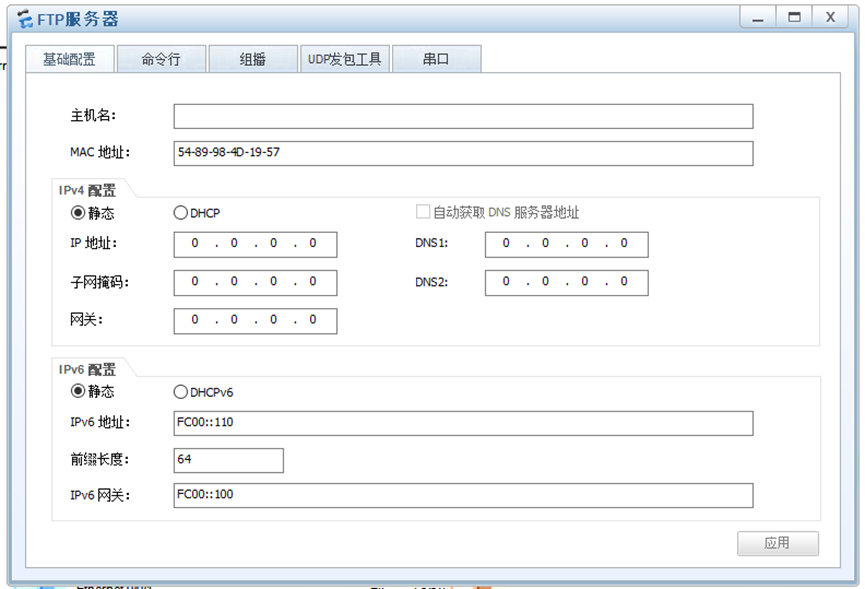

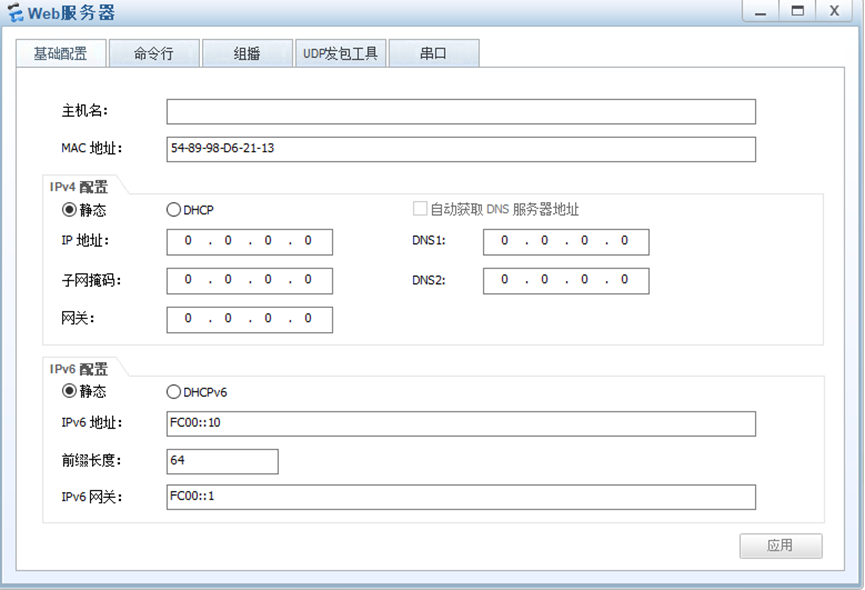

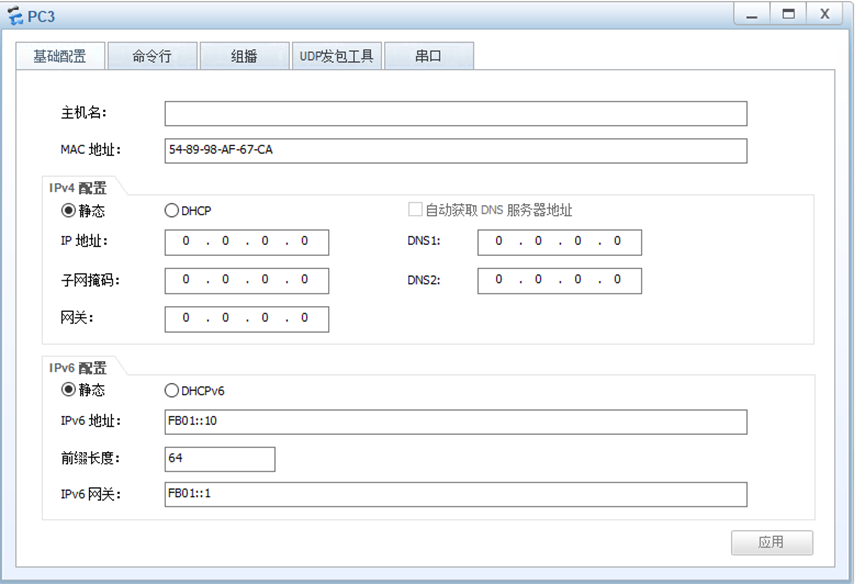

1.配置PC以及服务器的IPv6地址

2.配置路由器的IPv6地址

AR1:
<Huawei>sy
Enter system view, return user view with Ctrl+Z.
[Huawei]un in en
Info: Information center is disabled.
[Huawei]sy R1
[R1]ipv6
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ipv6 en
[R1-GigabitEthernet0/0/0]ipv6 add FC01::1 64
[R1-GigabitEthernet0/0/0]int g0/0/1
[R1-GigabitEthernet0/0/1]ipv6 en
[R1-GigabitEthernet0/0/1]ipv6 add FB01::1 64
[R1-GigabitEthernet0/0/1]q
[R1]

AR2:
<Huawei>sy
Enter system view, return user view with Ctrl+Z.
[Huawei]un in en
Info: Information center is disabled.
[Huawei]sy R2
[R2]ipv6
[R2]int g0/0/0
[R2-GigabitEthernet0/0/0]ipv6 en
[R2-GigabitEthernet0/0/0]ipv6 add FC01::2 64
[R2-GigabitEthernet0/0/0]int g0/0/1
[R2-GigabitEthernet0/0/1]ipv6 en
[R2-GigabitEthernet0/0/1]ipv6 add FC00::2 64
[R2-GigabitEthernet0/0/1]q
[R2]

AR3:
<Huawei>sy
Enter system view, return user view with Ctrl+Z.
[Huawei]un in en
Info: Information center is disabled.
[Huawei]sy R3
[R3]ipv6
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ipv6 en
[R3-GigabitEthernet0/0/0]ipv6 add FC01::3 64
[R3-GigabitEthernet0/0/0]int g0/0/1
[R3-GigabitEthernet0/0/1]ipv6 en
[R3-GigabitEthernet0/0/1]ipv6 add FC00::3 64
[R3-GigabitEthernet0/0/1]q
[R3]

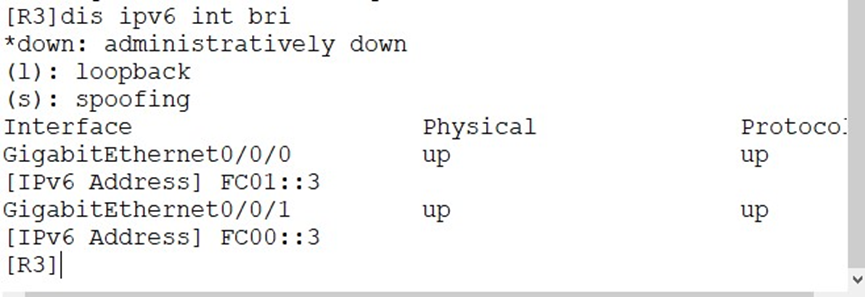

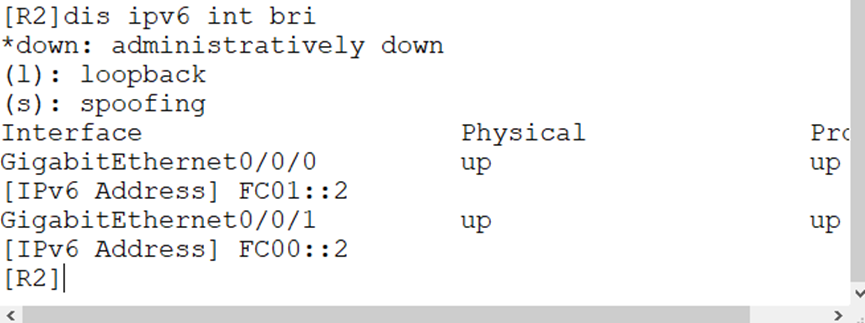

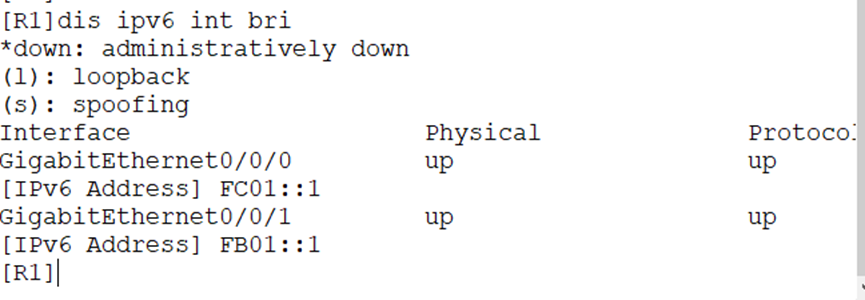

验证：

3.配置静态路由

AR1:
[R1]ipv6 route-static FC00:: 64 FC01::2
[R1]ipv6 route-static FC00:: 64 FC01::3

AR2:
[R2]ipv6 route-static FB01:: 64 FC01::1

AR3:
[R3]ipv6 route-static FB01:: 64 FC01::1

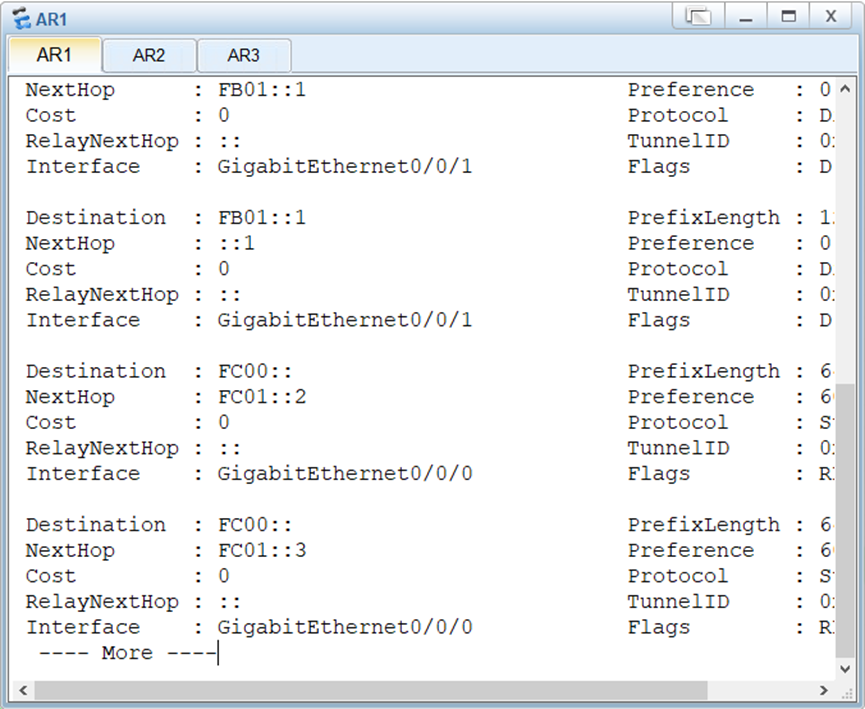

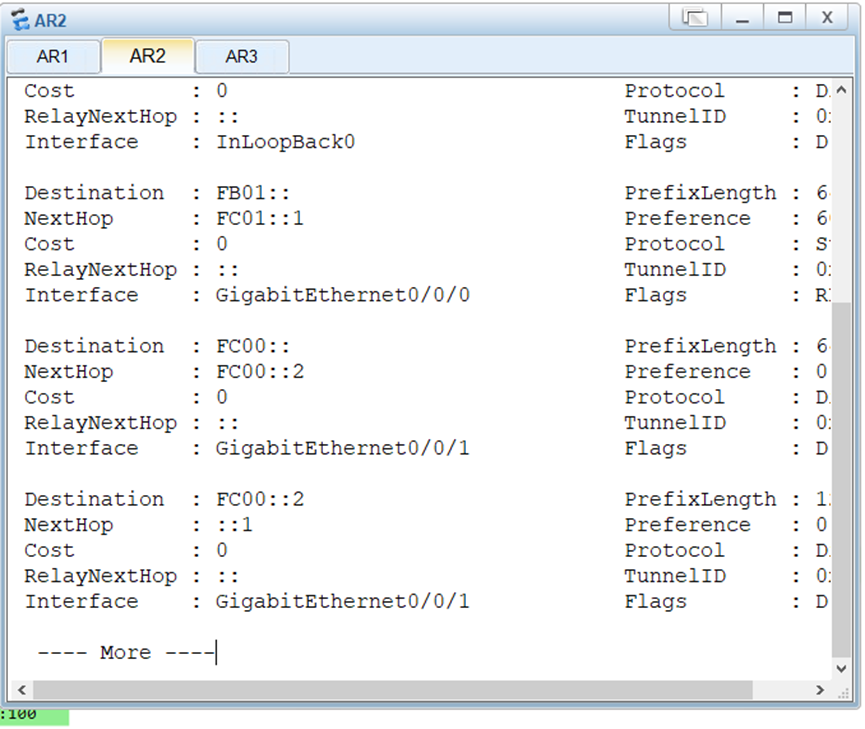

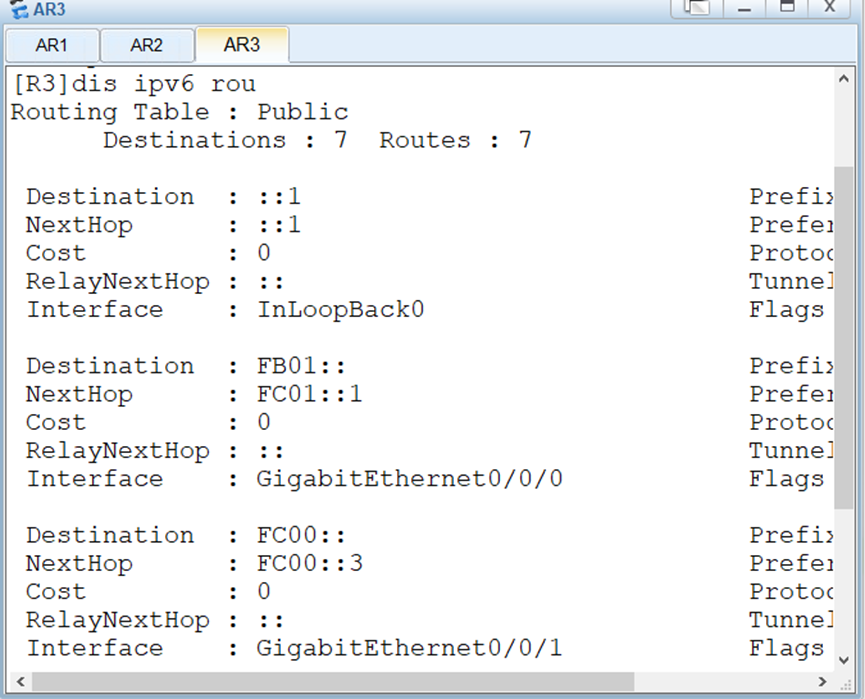

验证：

4.配置VRRP6:

AR2:
[R2]int g0/0/1
[R2-GigabitEthernet0/0/1]vrrp6 VRID 10 virtual-ip fe80::10 link-local
[R2-GigabitEthernet0/0/1]vrrp6 VRID 10 priority 150
[R2-GigabitEthernet0/0/1]vrrp6 VRID 20 virtual-ip fe80::20 link-local
[R2-GigabitEthernet0/0/1]vrrp6 VRID 20 priority 100
[R2-GigabitEthernet0/0/1]vrrp6 VRID 10 virtual-ip fc00::1
[R2-GigabitEthernet0/0/1]vrrp6 VRID 20 virtual-ip fc00::100
[R2-GigabitEthernet0/0/1]q
[R2]

AR3:
[R3]int g0/0/1
[R3-GigabitEthernet0/0/1]vrrp6 VRID 10 virtual-ip fe80::10 link-local
[R3-GigabitEthernet0/0/1]vrrp6 VRID 10 virtual-ip fc00::1
[R3-GigabitEthernet0/0/1]vrrp6 VRID 10 priority 100
[R3-GigabitEthernet0/0/1]vrrp6 VRID 20 virtual-ip fe80::20 link-local
[R3-GigabitEthernet0/0/1]vrrp6 VRID 20 virtual-ip fc00::100
[R3-GigabitEthernet0/0/1]vrrp6 VRID 20 priority 150
[R3-GigabitEthernet0/0/1]q
[R3]

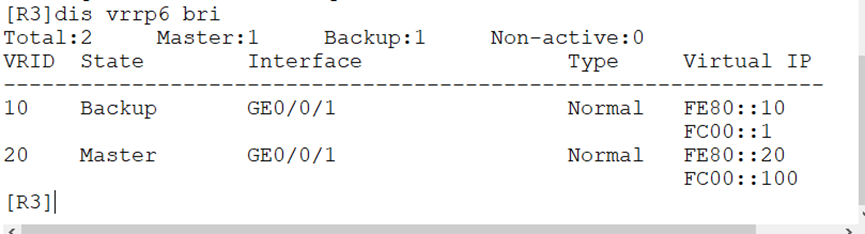

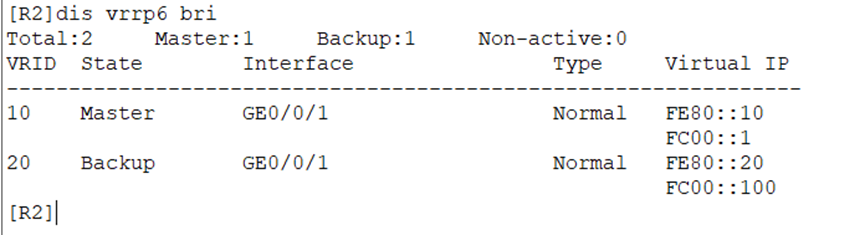

验证：

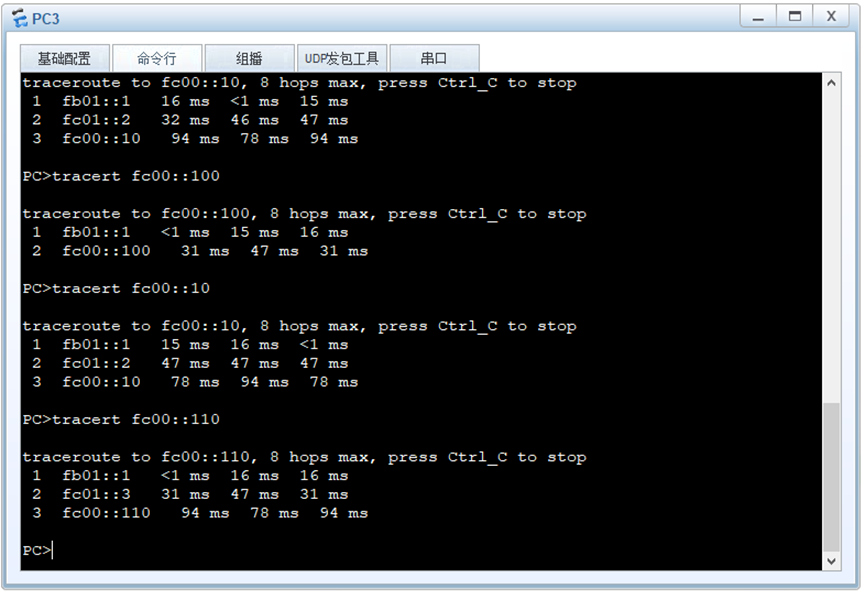

5.项目验证:
