STM32篇：通过（PZ-ISP）烧录代码

一.CH340驱动安装

首先，拿到开发板，我们要安装下 USB 转串口 CH340 驱动，对于大多数电 脑系统，将 USB 线连接电脑和开发板的 USB 接口后会自动检测安装 CH340 驱动， 如果您的电脑没有自动安装 CH340 驱动，没关系，我们可以手动安装。

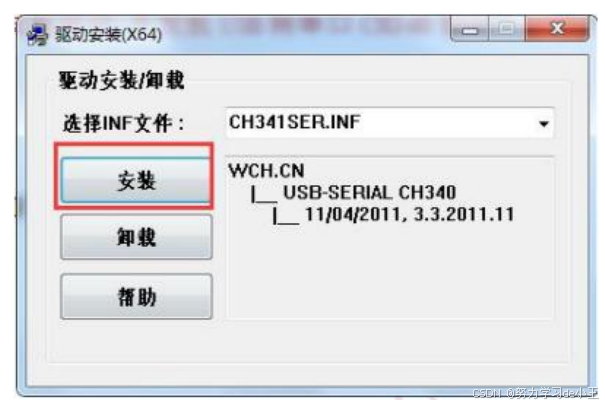

双击 SETUP.EXE 应用程序，出现如下界面，点击安装即可。

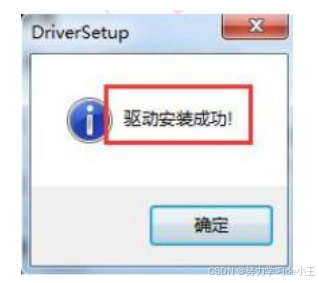

一段时间后，如果安装成功会显示如下界面：（前提：必须使用 USB 线将 电脑 USB 口和开发板 USB 接口连接）

如果显示“驱动预安装成功”或者“驱动安装失败”等提示信息，表明驱动 安装不成功。

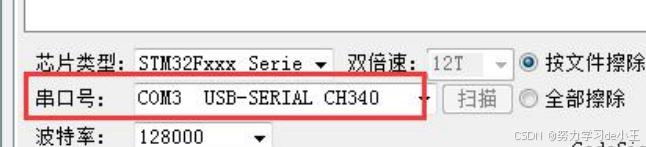

驱动安装成功后可以打开PZ-ISP.exe软件，查看串口号是否显示有“CH340”字样的串口，如果有则证 明驱动安装成功，否则失败。如下：



二.程序的烧录（下载）

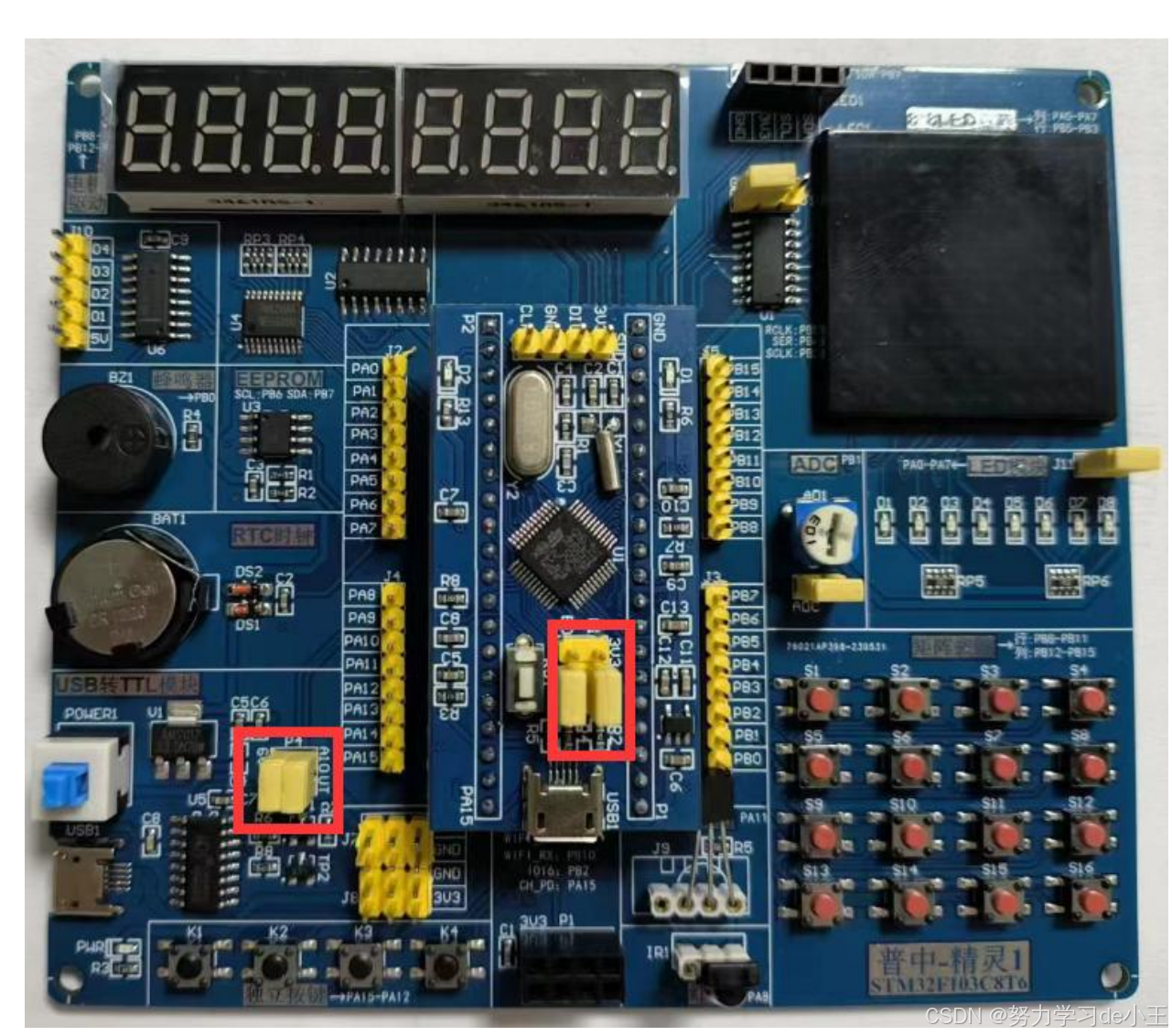

安装好 CH340 驱动后，我们就可以下载程序了，在下载程序前先确认下开 发板上的 USB 转 TTL 串口模块上的 P4 端子短接片是否短接好（即 A9 与 UR 短接， A10 与 UT 短接）和 BOOT 端子是否短接好（即 B0 短接到 GND 侧，B1 短接到 GND 侧）。出厂的时候该短接片默认已经短接好，如下所示：

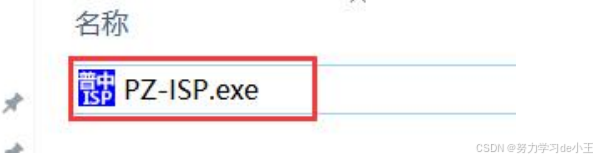

1，打开程序下载软件，如下图：

鼠标双击该软件，弹出如下界面：（注意：此时默认你已经安装好了 CH340 驱动， 此时可以看到对应的串口号，我们这里显示的是“COM3 USB-SERIAL CH340”，你们电脑不一定是这个串口）

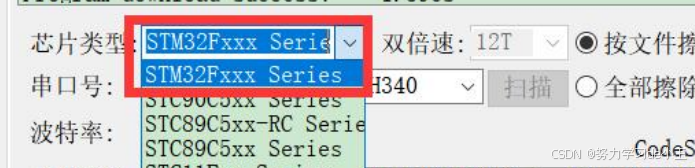

2，选择芯片类型为“STM32Fxxx Series”，（注意：下载 F1/ F4/F7 程序 都是选择此芯片类型）如下图：

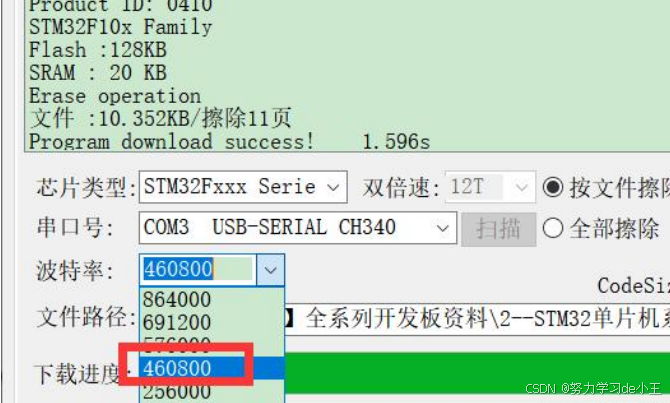

3，将波特率设置为“460800”（如果发现此波特率下载速度比较慢，可以 提高波特率，如果下载失败，可以把波特率降低，总之选择一个能下载的波特率）， 如下图：

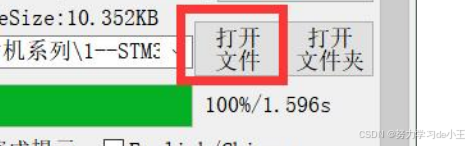

其他的选项我们保持默认设置。下面点击“打开文件”，操作如下：

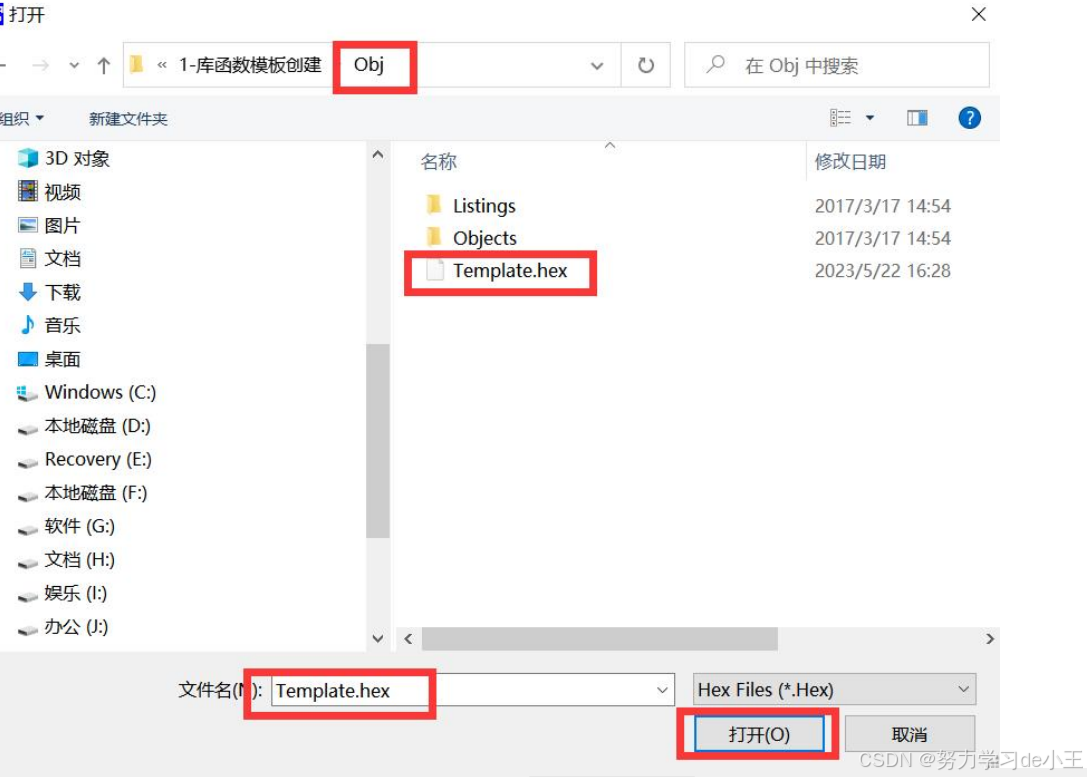

选择实验程序的 Obj 文件夹内.HEX 文件，点击“打开”即可选择好需要下载 的程序，操作如下：

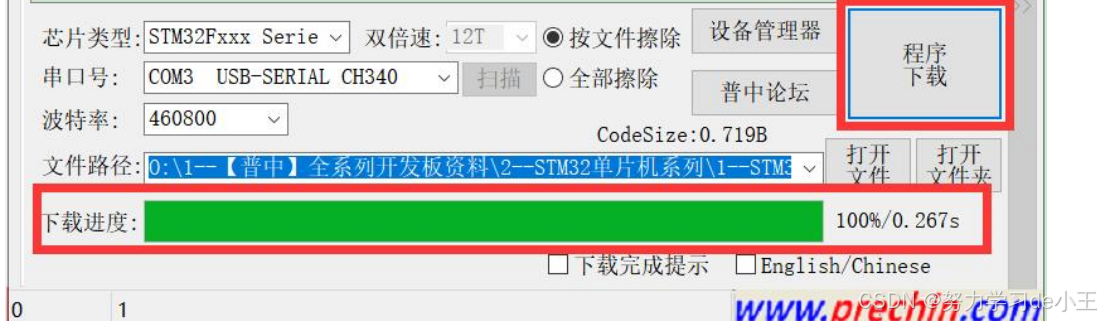

点击“程序下载”按钮即可完成程序下载。当程序下载完成会提示程序下载 成功，操作如下：
