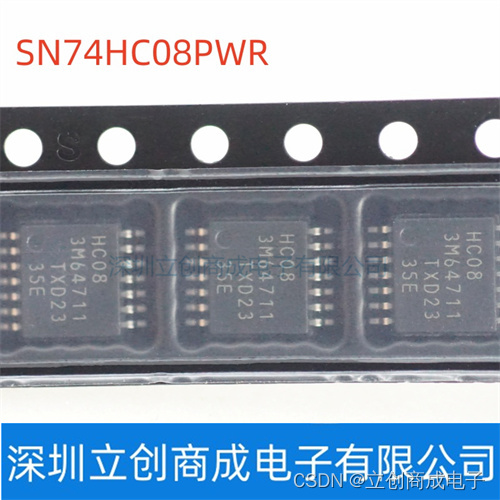

SN74HC08PWR 贴片逻辑芯片

SN74HC08PWR
规格信息：

制造商:Texas Instruments

产品种类:逻辑门

RoHS:是

产品:Single-Function Gate

逻辑功能:AND

逻辑系列:HC

栅极数量:4 Gate

输入线路数量:2 Input

输出线路数量:1 Output

高电平输出电流:- 5.2 mA

低电平输出电流:5.2 mA

传播延迟时间:28 ns

电源电压-最大:6 V

电源电压-最小:2 V

最小工作温度:- 40 C

最大工作温度:+ 85 C

安装风格:SMD/SMT

封装 / 箱体:TSSOP-14

封装:Cut Tape

封装:MouseReel

封装:Reel

功能:Quad 2-Input.

高度:1.15 mm

输入类型:CMOS

长度:5 mm

工作温度范围:- 40 C to + 85 C

输出类型:CMOS

系列:SN74HC08

宽度:4.4 mm

商标:Texas Instruments

逻辑类型:2-Input AND

位数:4 bit

工作电源电流:20 uA

工作电源电压:5 V

产品类型:Logic Gates

工厂包装数量:2000

子类别:Logic ICs

单位重量:57.200 mg

 SN74HC08PWR 是一款由德州仪器（Texas Instruments）制造的单片机集成电路（IC）。这个型号可以分为几个部分来理解：

- SN74HC：这是德州仪器的一种高速CMOS逻辑系列，具有低功耗和高性能特点。
- 08：表示这是一个8位的逻辑门产品。
- PWR：表示这个逻辑门是PowerPAD封装类型。

综上所述，SN74HC08PWR 是一款由德州仪器制造的高速CMOS逻辑系列单片机集成电路，为8位逻辑门类型，采用PowerPAD封装。这款产品广泛应用于各种电子设备和电路设计中。
