74HC08四路2输入与门

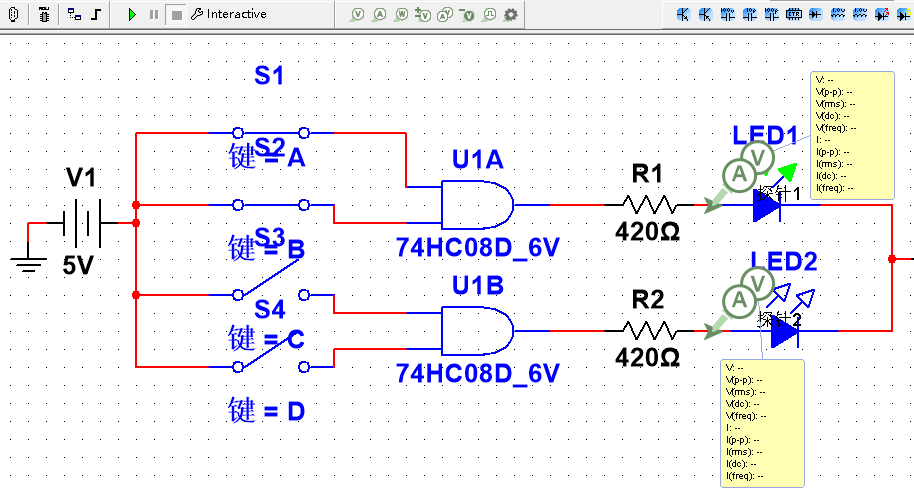

  • Multisim仿真
    在这里插入图片描述

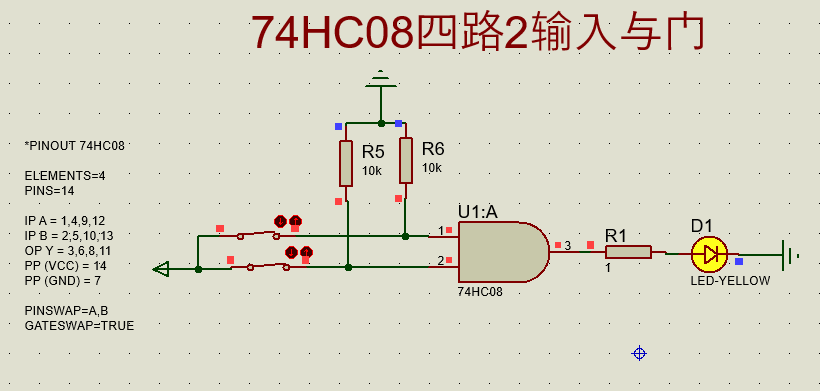

  • Proteus仿真

这里只添加了1路仿真。
在这里插入图片描述

注意事项

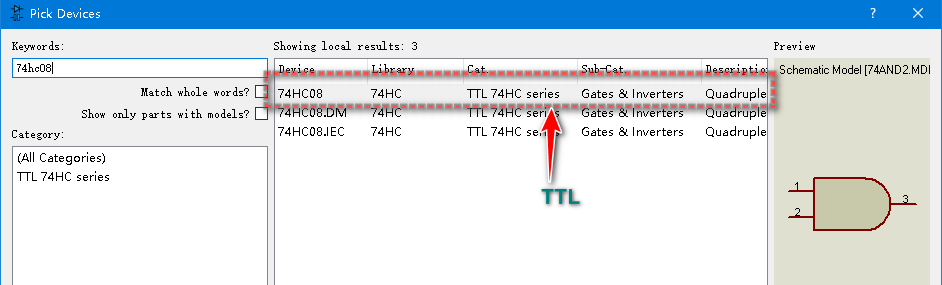

在Proteus仿真中74HC08或选择74LS09是属于TTL信号控制的，输入引脚悬空时，默认是高电平状态，仿真时需要将输入引脚接一个电阻下拉到GND才行。
在这里插入图片描述

74HC08引脚功能

74HC/HCT08是高速Si-gate CMOS器件和引脚兼容低功耗肖特基TTL(LSTTL)。在Proteus仿真里面器件默认是TTL信号控制的。而在Multisim里面是两种控制信号兼容的。

引脚功能图

在这里插入图片描述

逻辑符号

在这里插入图片描述
在这里插入图片描述

真值表

在这里插入图片描述

Multisim仿真和数据手册资源

Multisim基于14版本平台

链接：https://pan.baidu.com/s/18jubjZhGslQF3kybiHJSoA
提取码：5q0a
