便携4K SDI测试仪Qx Plus

度纬仪器

已于 2024-04-16 16:16:53 修改

阅读量667

点赞数 14

文章标签：网络测试工具自动化射频工程

于 2024-04-15 14:12:20 首次发布

本文链接：https://blog.csdn.net/2401_84114215/article/details/137766227

版权

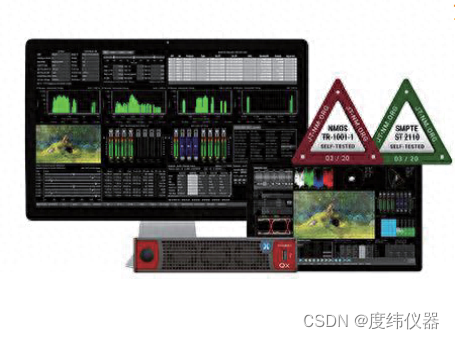

Qx Plus非常适合节目制作中心、演播室、体育转播、系统集成商和设备制造商使用基于SMPTE ST 2110 无压缩标准和 2022-6标准的 IP 系统进行节目制作、产品开发、系统集成等工作。

适用于12G-SDI+10G IP的测试场景

适合当前为HD-SDI系统，未来希望升级到 SMPTE 2110 或2022-6 IP系统的用户

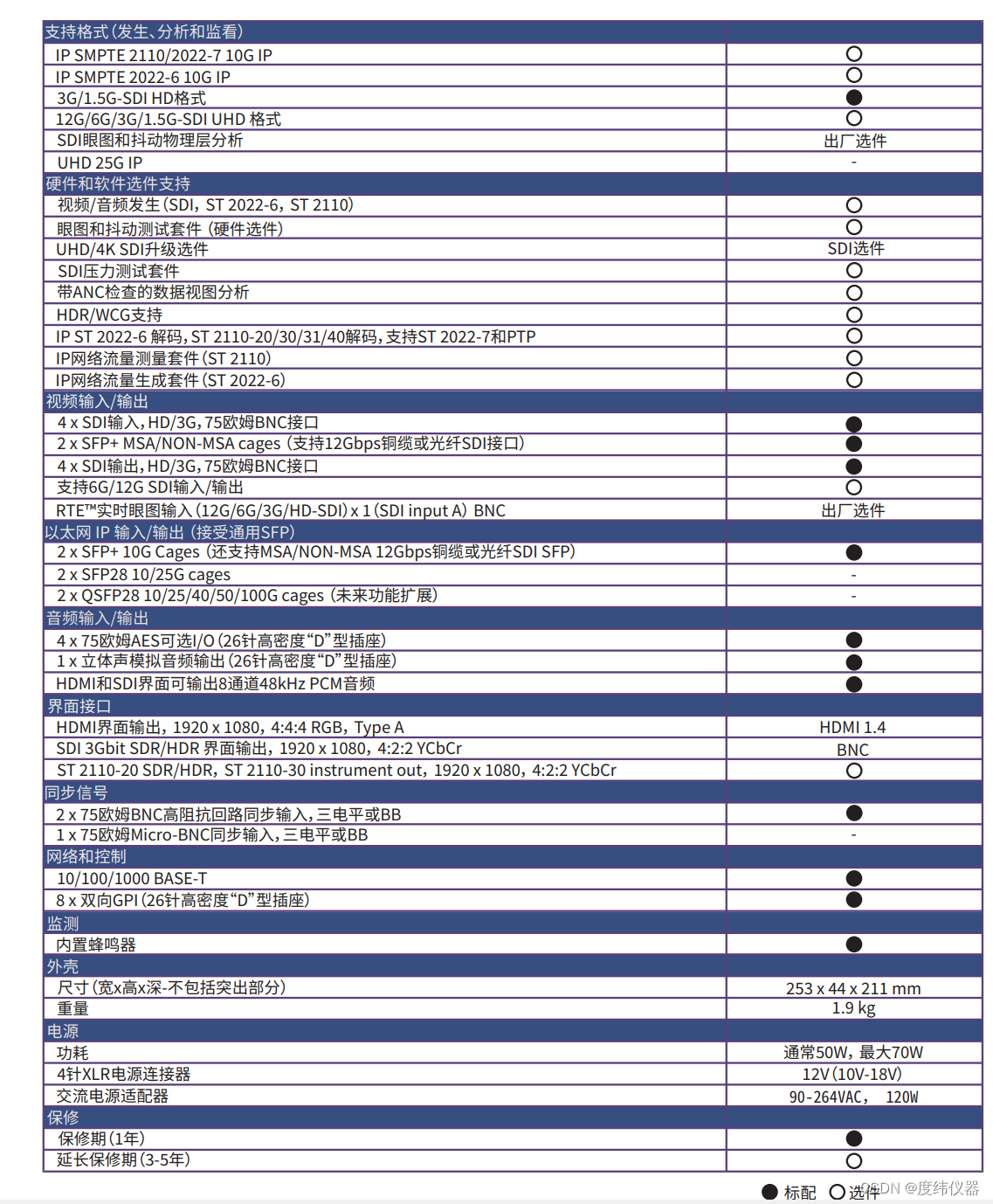

标配HD/3G SDI 信号检测
可选配UHD SDI （6G/12G）信号检测功能
可选配基于2110-20/30/31/40 标准的信号检测，音频信号
支持Class C等级
可选配10G IP 信号与 HD/3G 信号检测
支持JT-NM的自测试功能（2020年春版）

SDI测试

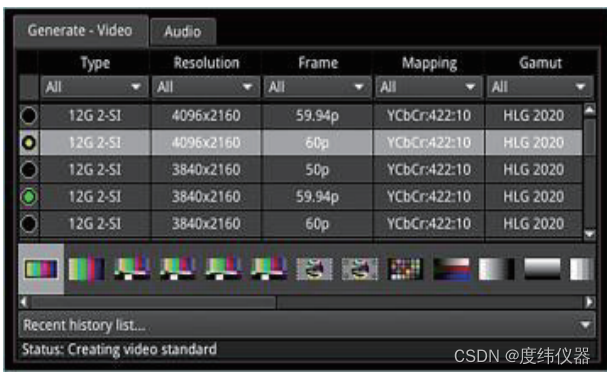

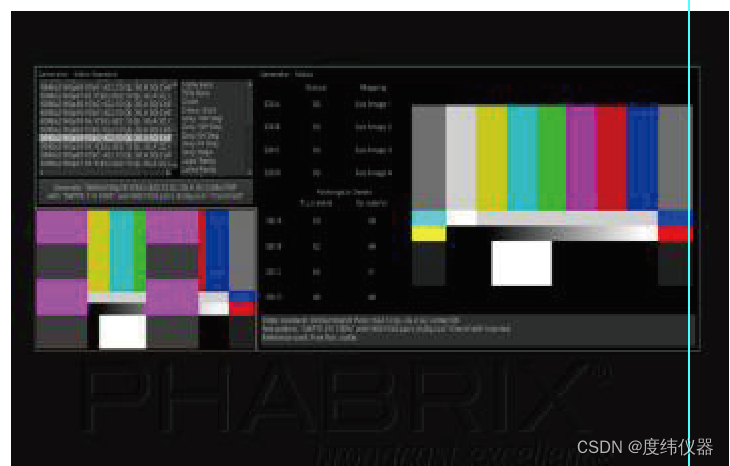

生成并分析一组SDI/IP格式。该工具集提供了核心的全屏SDI病理SDI压力测试模式，并允许用户定义SDI压力和传统发生器模式的组合，直至全帧。

提供12G/6G/3G/HD-SDI物理层分析选项，可即时突出任何SMPTE合规性问题，包括眼振幅、过渡时间和过冲。

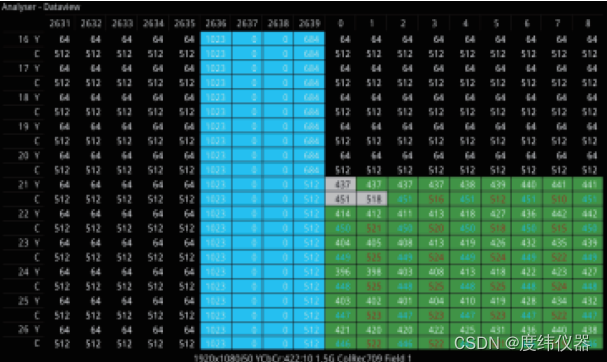

帮助分析复杂故障SDI中数据字的详细视图。具备导航功能，可快速访问所需的行、像素或TRS字彩色标注有助于识别可以光标链接到图片和波形。

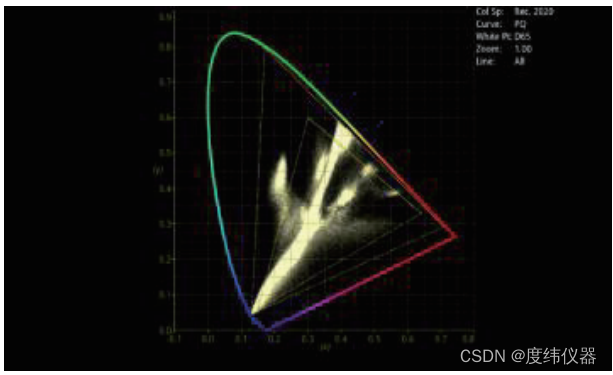

CIE 1931图表，可以查看单行的色域，可平移和缩放支持ITU-R BT. 709, BT. 2020和ST 2086，支持BT. 1886, BT. 2100 HLG和PQ, Sony S-Log3,SR Live

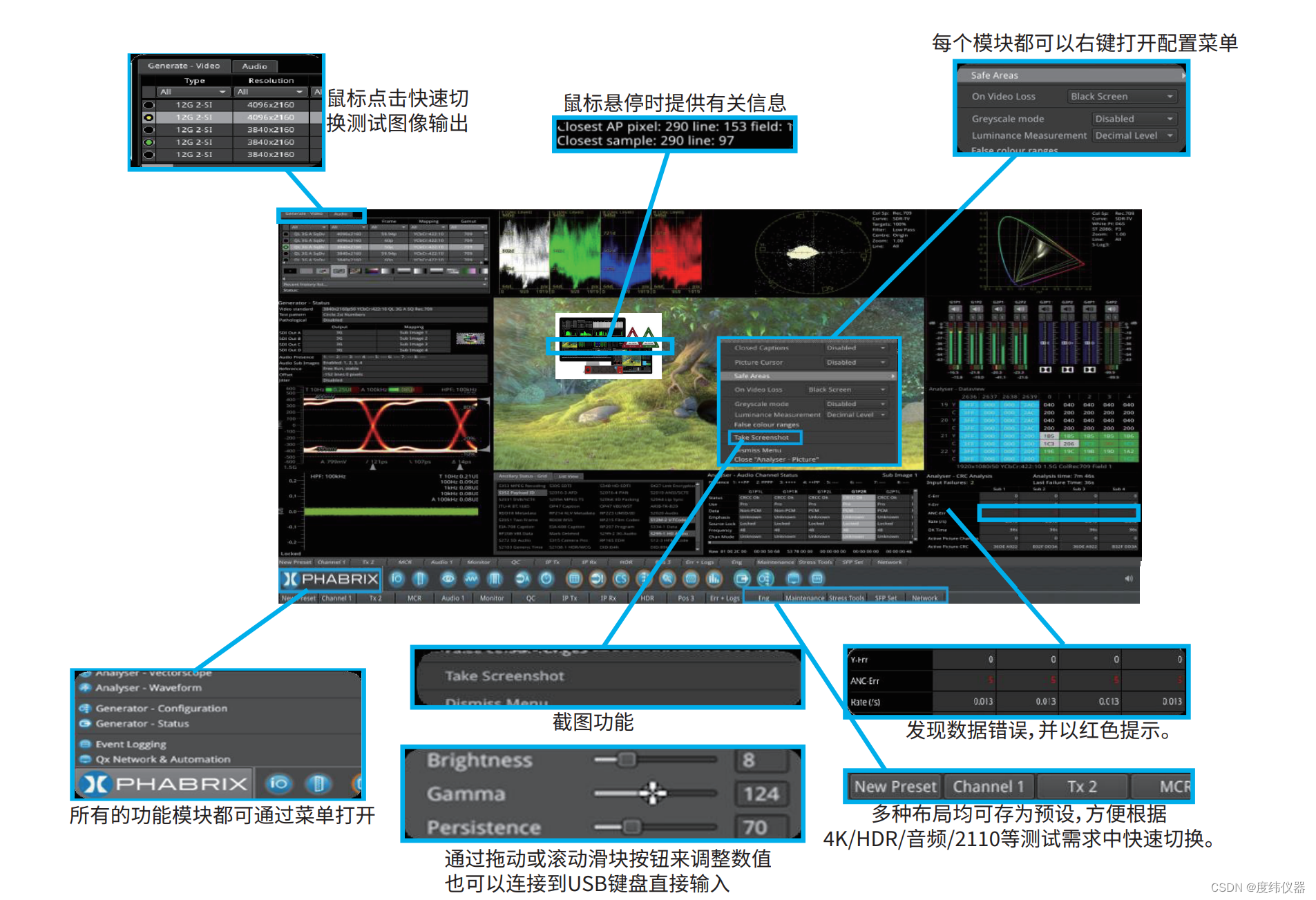

图片视图、波形、矢量镜、32通道音频计量、杜比格式检测、ANC状态和有效载荷、辅助时间码(ATC)，以及高级控制和记录都作为标准配置提供。

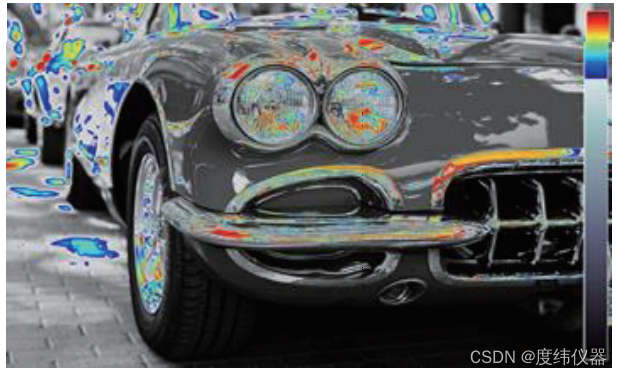

高级HDR工具集包括一个信号发生器、CIE图表、Luma假色热图/高光。支持所有主要的现场制作SDR/HDR格式。SDR BT.709、BT.2020，加上HDRBT.2100 HLG、PQ和Sony SLog3和SR Live.

支持JT-NM TR 1001-1:2018、2110-20（视频）、2110-30（PCM音频）、2110-31（AES传输）和2110-40 ANC媒体流，全部采用2022-7无缝IP保护交换（SIPS），两个媒体端口上都有独立的PTP，可实现完全冗余的媒体网络运行。

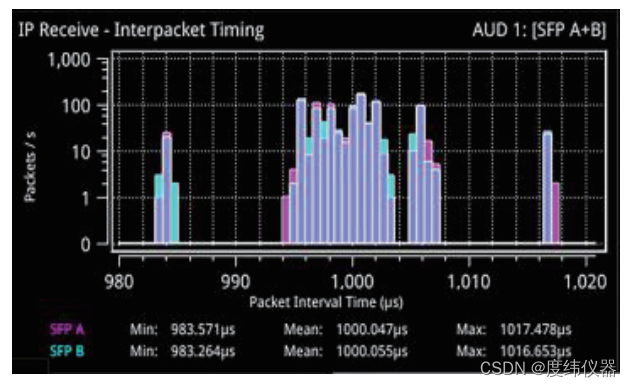

具备一套带有警告和警报的操作者级别IP流运行状况检测和PTP监视套件。包括四个2022-7数据包间隔时间（PIT）显示，媒体端口网络统计信息，实时测量流与PTP的关系和延迟，以及实时测量2110-21 Cinst和Vrx。

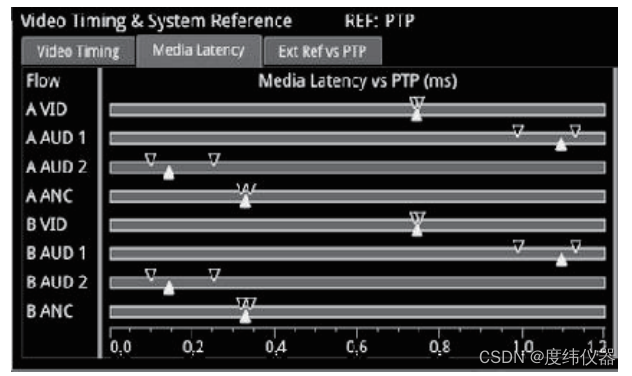

显示媒体流的延迟时间。可以查看视频、音频和辅助数据流的延迟对比。显示流和PTP的关系，外同步信号和PTP的关系。

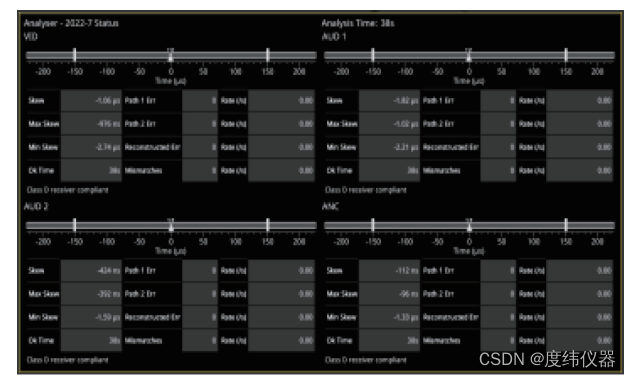

ST 2022-7无缝保护的健康指示，ST 2022-7流量对不匹配警告，重构输出错误警告，SFPB上流量相对于SFPA的路径差的相对测量，等级ABCD标记。

AMWA IS-04 V1.0, 1.1, 1.2,1.3
AMWA IS-05 V1.0.2, 1.1
单播DNS-SD和mDNS
单或双NMOS端点
显示所有流的SDP记录并高亮关键参数

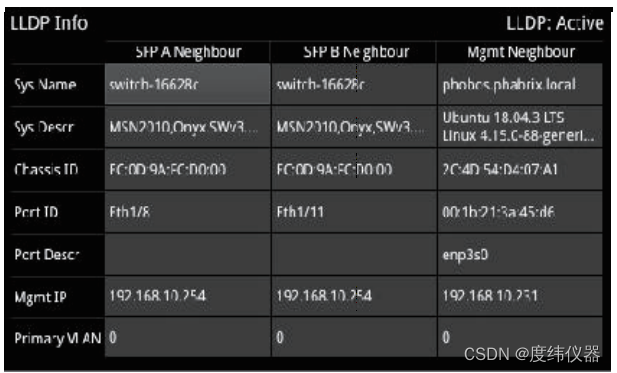

识别设备所连接的端口和设备，出于IT安全目的，限制通过LLDP传输的信息。

SDI压力测试

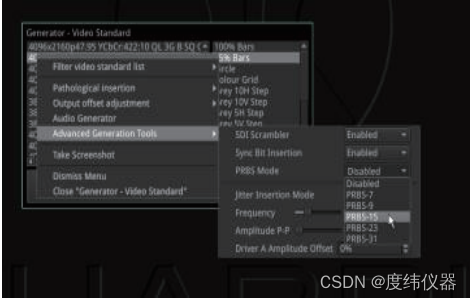

优秀的SDI 压力测试功能可用于物理层的压力测试和 SDI 接口的研发评估，最高可达12G 。拥有用于对于物理层的全面且自动化的测试界面。压力测试功能在输出端可以控制插入高达 128UI 峰间 SDI 时钟抖动，从 10Hz 到 10MHz ，能够使任何 SDI 输出静音，同时也可以控制 SDI 加扰器的开关、同步位插入、预加重、上升时间和振幅。

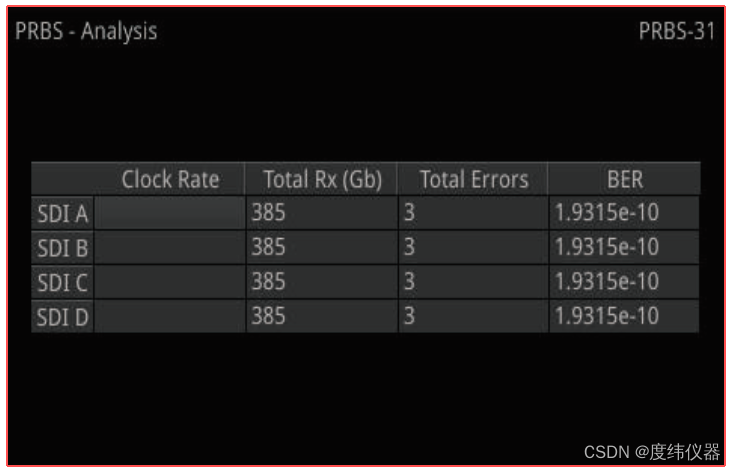

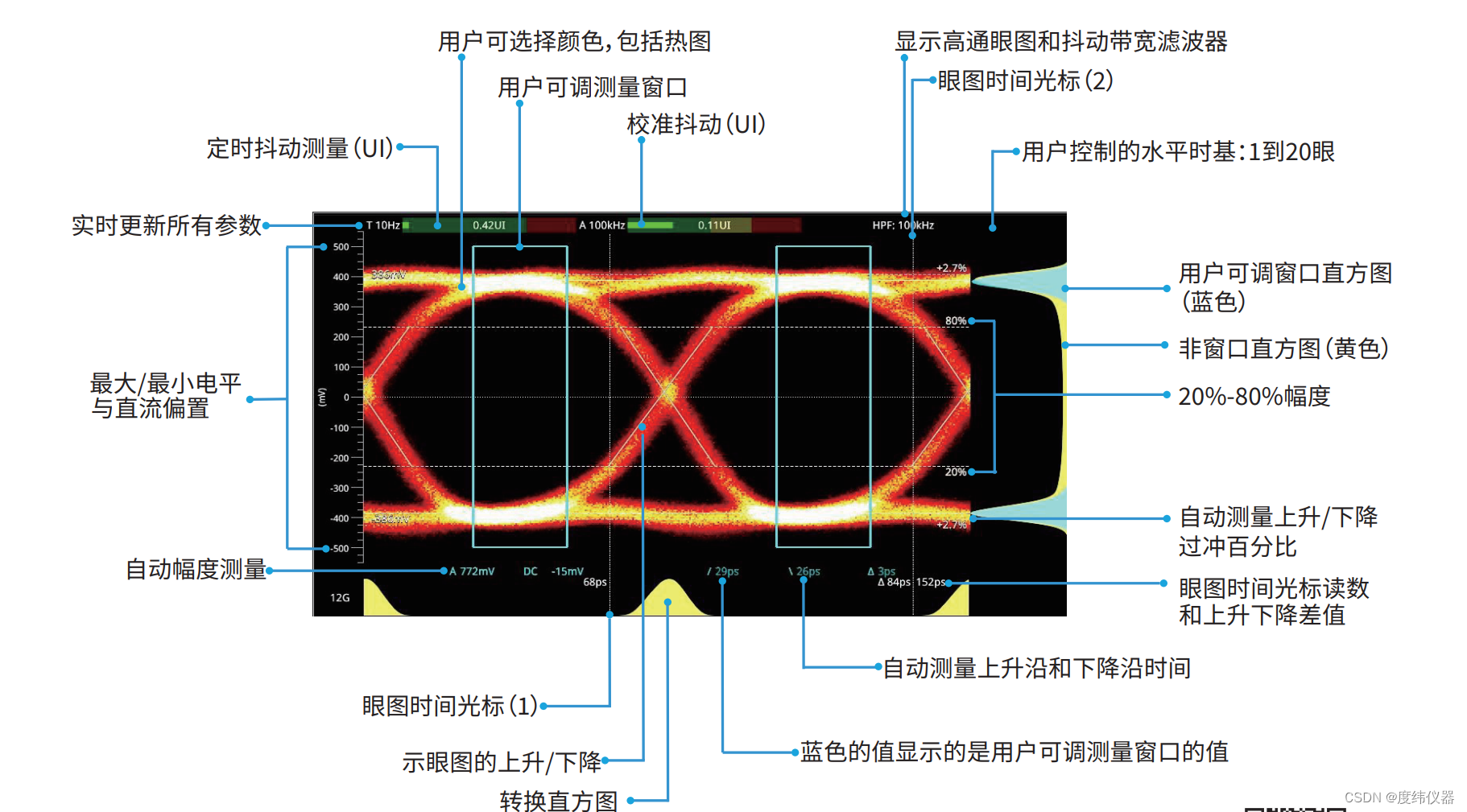

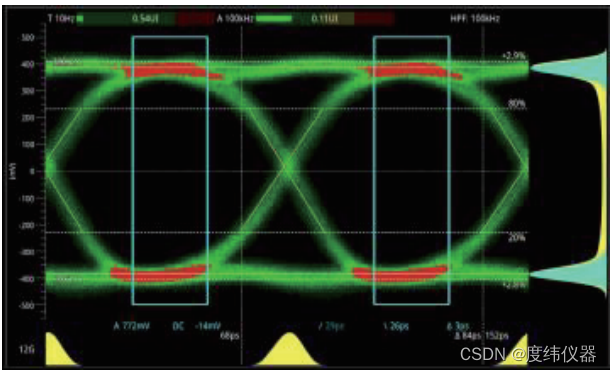

SDI压力测试功能提供眼图的振幅测量，配备有直方图叠加和用户定义的测量窗口，帮助更具体测量眼图的振幅。输出端也可以提供伪随机二进制序列（PRBS ），此时我们也可以利用接收端分析PRBS 7,9,15,23,31 并对链路的误码率（ BER ）进行测量。
