嵌入式浅谈之“梯形”加减速MCU算法实现

书接上回，上章我们讲到原理，本章我们来聊聊实现。

在笔者的实际项目经历中，梯形加减速运用的比较广泛，主要以其优秀的加减速能力、对算法实现资源的需求较小、实现难度适中而被广泛应用。下面就简单介绍一下基于MCU的算法实现过程，以STM32为例。

采用“梯形”加减速算法，在运动过程中分成以下四个状态：空闲状态，加速状态，匀速状态与减速状态。

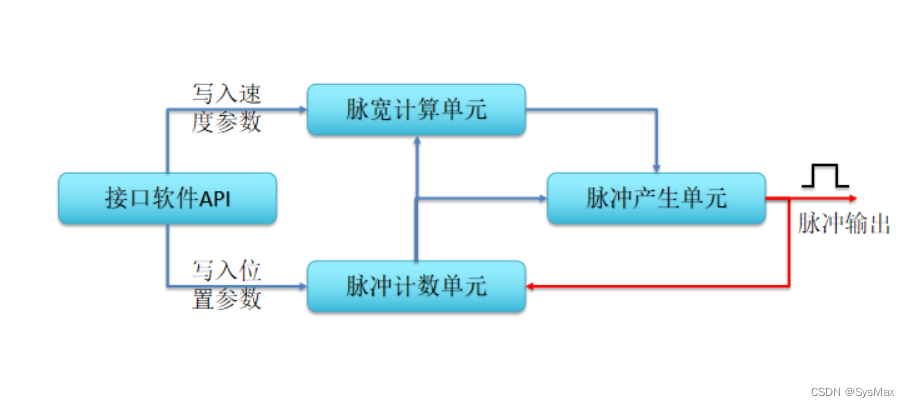

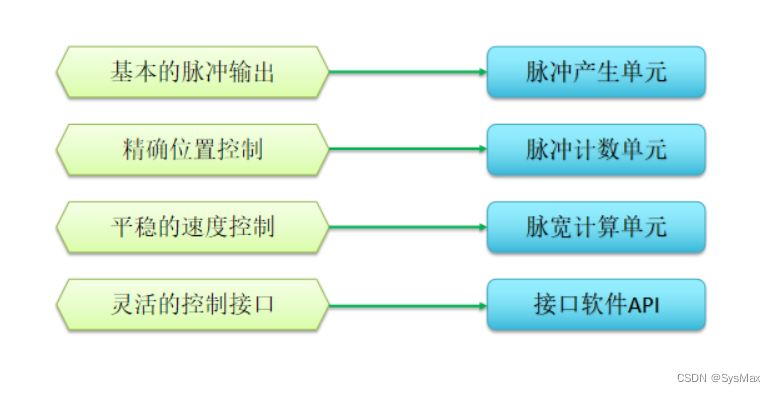

脉冲产生单元：用来产生指定频率的脉冲信号。

脉冲计数单元：用来记录各个运动状态下输出的脉冲个数。

脉宽计算单元：根据总的脉冲个数及记录的各个运动状态下的脉冲输出个数，进行状态跳转及速度计算。

脉冲产生单元

初始化STM32定时器，在定时器中断里面，翻转IO口，输出脉冲信号。

//初始化定时器功能，用来翻转IO信号，产生脉冲输出信号

//初始化定时器功能，用来翻转IO信号，产生脉冲输出信号
void TIM3_Int_Init(u16 arr,u16 psc)
{
    TIM_TimeBaseInitTypeDef  TIM_TimeBaseStructure;
	NVIC_InitTypeDef NVIC_InitStructure;

	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM3, ENABLE); //时钟使能

	//定时器TIM3初始化
	TIM_TimeBaseStructure.TIM_Period = arr; //设置在下一个更新事件装入活动的自动重装载寄存器周期的值
	TIM_TimeBaseStructure.TIM_Prescaler =psc; //设置用来作为TIMx时钟频率除数的预分频值
	TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1; //设置时钟分割:TDTS = Tck_tim
	TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;  //TIM向上计数模式
	TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure); //根据指定的参数初始化TIMx的时间基数单位

	TIM_ITConfig(TIM3,TIM_IT_Update,ENABLE ); //使能指定的TIM3中断,允许更新中断

	//中断优先级NVIC设置
	NVIC_InitStructure.NVIC_IRQChannel = TIM3_IRQn;  //TIM3中断
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 2;  //先占优先级1级
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;  //从优先级0级
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; //IRQ通道被使能
	NVIC_Init(&NVIC_InitStructure);  //初始化NVIC寄存器

	TIM_Cmd(TIM3, DISABLE);  //不使能TIMx
}

//设置定时器值，用来产生指定频率的脉冲信号
void Motor0TimeSet(unsigned int ARR,bool TimeEnable)
{
	TIM3->ARR = (uint16_t)ARR;
	if(TimeEnable) TIM_Cmd(TIM3, ENABLE);
	else TIM_Cmd(TIM3, DISABLE);
}

//翻转IO
void TIM3_IRQHandler(void)   //TIM3中断
{
	if (TIM_GetITStatus(TIM3, TIM_IT_Update) != RESET)
	{
		TIM_ClearITPendingBit(TIM3, TIM_IT_Update  );
		MotorPulsePinOut(&MotorControl[0]);
	}
}

脉冲计数单元

用来记录各个阶段输出的脉冲信号；根据设置的值和输出脉冲进行加减速状态切换。



void MotorRunState(MOTOR_CTRL *Motor)
{
    switch(Motor->NowState.RunState)
    {
		case MIDLE://开始
			Motor->NowState.AllowMaxAddStep = Motor->SetData.RunStep/2;
			Motor->NowState.RunState = MACC;
		break;
		case MACC://加速状态
			Motor->NowState.AddStep ++;
			Motor->NowState.RunStep ++;
			if(Motor->NowState.AddStep >= Motor->NowState.AllowMaxAddStep)//三角形加速
				Motor->NowState.RunState = MDEC;
			else if(Motor->NowState.Speed >= Motor->SetData.SpeedMax)
				Motor->NowState.RunState = MKEEP;
		break;
		case MKEEP://最大速度阶段
			Motor->NowState.RunStep ++;
			if(Motor->NowState.AddStep >= Motor->SetData.RunStep - Motor->NowState.RunStep)
				Motor->NowState.RunState = MDEC;
		break;
		case MDEC://减速阶段
			Motor->NowState.RunStep ++;
			if(Motor->NowState.RunStep >= Motor->SetData.RunStep)//脉冲输出完成
			{
                Motor->TimeSet_Call_Back(Motor->NowState.TimeCountNum,false);//关闭定时器，停止脉冲信号输出
				Motor->NowState.SysState = MOV_IDLE;
				Motor->NowState.Consequence = 0; //执行结果
			}
		}
		if(Motor->NowState.SysState)Motor->TimeSet_Call_Back(Motor->NowState.TimeCountNum,true);//设置下一次脉冲输出频率
  }

速度计算单元

 根据当前处于电机加减速的那个状态，进行速度计算。采用定时1MS计算一次速度的方式。

void MotorCalculateSpeed(MOTOR_CTRL *Motor)
{
	switch(Motor->NowState.RunState)
	{
		case MIDLE:
			Motor->NowState.Speed = Motor->SetData.Speed0;
		break;
		case MACC:
			Motor->NowState.Speed += Motor->SetData.SpeedAdd;
			if(Motor->NowState.Speed > Motor->SetData.SpeedMax)
				Motor->NowState.Speed = Motor->SetData.SpeedMax;
		break;
		case MKEEP:
			Motor->NowState.Speed = Motor->SetData.SpeedMax;
		break;
		case MDEC:
			Motor->NowState.Speed -= Motor->SetData.SpeedAdd;
			if(Motor->NowState.Speed < Motor->SetData.Speed0)
				Motor->NowState.Speed = Motor->SetData.Speed0;
		break;
	}

	if(Motor->NowState.Busy)
	{
		Motor->NowState.TimeCountNum = 1000*1000/Motor->NowState.Speed;//计算定时器应该重装的值
		Motor->NowState.MotorRunTime++;//统计电机运行时间
	}
}

以上是设计的核心思想和算法，旨在抛砖引玉，各位看官有更好的算法实现请在评论区留言，多多交流。若各位看官需要完整工程代码，请关注公众号或评论区私信留言。

好了，今天的分享就到这里。

各位看官，我们下期再见。
