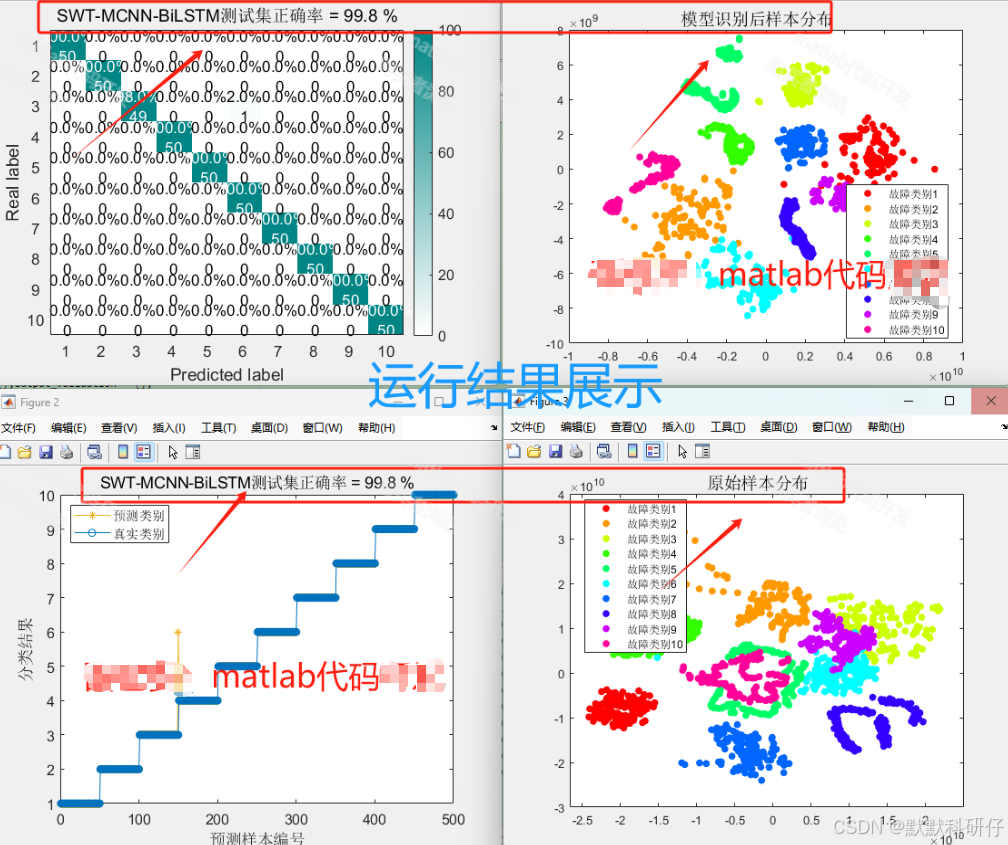

在这里插入图片描述

MCNN-BiLSTM多尺度卷积神经网络+双向长短期记忆网络的故障诊断算法解析

MCNN-BiLSTM是一种融合多尺度卷积神经网络（Multi-scale Convolutional Neural Network, MCNN）和双向长短期记忆网络（Bidirectional Long Short-Term Memory, BiLSTM）的深度学习模型，专为复杂时序信号（如机械振动、电流波形）的故障诊断设计。其核心思想是通过多尺度特征提取与双向时序建模的协同作用，实现对故障特征的全局-局部感知和动态时序依赖捕捉。以下从技术原理、应用效果、对比分析和实施方法等方面展开详细论述。

一、算法架构与核心技术

MCNN-BiLSTM模型由三部分组成：输入层、多尺度特征提取模块、时序建模与分类模块（图2、图5）。

多尺度卷积神经网络（MCNN）
MCNN通过并行卷积路径提取不同尺度的空间特征：
- 分支1（全局特征）：采用大尺寸卷积核（如5×5或7×7），捕捉信号的低频整体特征，例如机械振动的周期性波动。
- 分支2（局部特征）：使用中等尺寸卷积核（如3×3），提取中频局部特征，如电流信号的瞬时畸变。
- 分支3（细微特征）：采用1×1卷积核，聚焦高频细节信息，例如振动信号中的微小异常脉冲。
- 特征融合：通过拼接或加权平均整合多尺度特征，增强模型对不同故障模式的适应性。
双向长短期记忆网络（BiLSTM）
BiLSTM在时序维度上进一步建模特征序列的动态依赖关系：
- 双向结构：正向LSTM捕捉历史信息（如故障演化趋势），反向LSTM捕捉未来上下文（如故障后续影响），双向隐状态拼接形成全局时序特征。
- 门控机制：通过遗忘门、输入门和输出门调节信息流，解决传统RNN的梯度消失问题，尤其适用于长序列信号（如连续监测数据）。
优化策略
- 贝叶斯超参数调优：自动优化卷积核尺寸、LSTM单元数等参数，以验证集精度为目标函数，避免过拟合并提升泛化能力。
- 注意力机制：部分改进模型引入通道/自注意力机制，强化关键特征权重（如故障特征显著区域）。

二、故障诊断领域的应用效果

MCNN-BiLSTM在多个工业场景中表现出卓越性能：

船舶推进电机故障诊断
- 场景：永磁同步电机（PMSM）的匝间短路、退磁故障检测。
- 数据：融合振动信号与三相电流信号，噪声环境下（信噪比≤5 dB）测试。
- 结果：诊断准确率达98.03%，高噪声下仍保持85%以上精度，优于单一信号输入模型（如纯振动信号准确率下降15%）。
变风量空调系统故障检测
- 场景：识别送风阀卡死、管道漏风等6类故障。
- 数据：ASHRAE RP1312数据集（夏季、过渡季、冬季工况）。
- 结果：平均准确率99%，较传统SSA-BP模型提升9%，误报率降低40%。
滚动轴承故障诊断
- 场景：变载荷与噪声干扰下的轴承内圈/外圈损伤识别。
- 数据：西储大学轴承数据集，经小波变换生成时频图。
- 结果：准确率98.5%，抗噪性优于单一CNN或LSTM模型。

三、与传统方法的对比优势

维度	传统方法（如SVM、KELM）	MCNN-BiLSTM模型
特征提取	依赖人工特征工程（如FFT、小波系数）	端到端自动提取多尺度时空特征
时序建模	忽略动态时序依赖或仅单向建模	双向捕捉故障演化与后续影响
抗噪性	对噪声敏感，需额外去噪预处理	多尺度融合抑制噪声干扰，高噪声下精度>85%
泛化能力	工况变化时需重新设计特征	自适应多工况（如变负载、温度）
计算效率	高维特征导致计算复杂度高	并行卷积与参数优化提升训练速度

四、工业应用实施步骤

数据采集与预处理
- 采集多源传感器数据（如振动、电流、温度）。
- 归一化处理，消除量纲差异；小波变换或STFT生成时频图以适配CNN输入。
模型训练与调优
- 使用PyTorch/TensorFlow搭建MCNN-BiLSTM架构，设置多尺度卷积层（如分支1: 7×7, 分支2: 3×3）。
- 贝叶斯优化超参数（学习率、LSTM单元数），以验证集损失为优化目标。
部署与验证
- 嵌入工业边缘计算设备，实时监测设备状态。
- 定期更新模型参数，适配设备老化或新故障模式。
