CD4060

                    14 位二进制分频器/振荡器

1、概 述

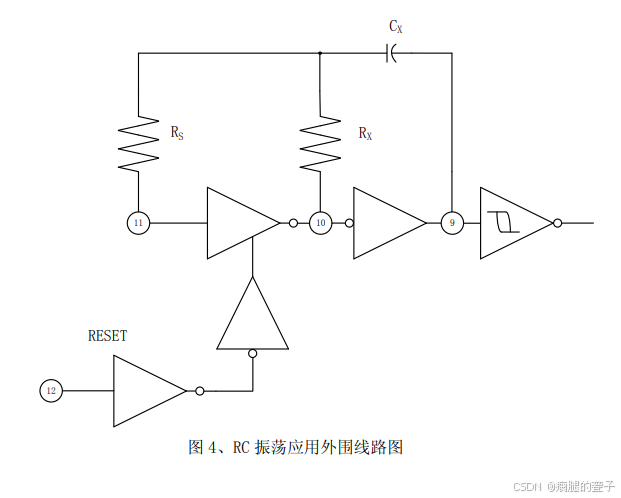

CD4060是一款14bit二进制计数器，电路包含振荡器驱动模块和一个14位的二进制计数器模 块。电路可以通过外围电路将振荡器驱动模块用作RC振荡器或用作晶振的驱动。电路提供复位端口 （RESET）用于复位计数器的计数值同时控制振荡器模块的开关。当复位端口为高电平时，将复位计 数器（复位值0000H）并关闭振荡器。计数器中所有的触发器都是异步边沿触发式的。计数器的计数 状态在φ i（φ o）的下降沿改变。

其主要特点如下：

● 宽电压工作范围

●15V时适应12MHz工作频率

●提供高电平有效的复位功能

● 规范对称的输出特性

● 5V，10V和15V参数评测

2、功能框图及引脚说明

1.功能框图

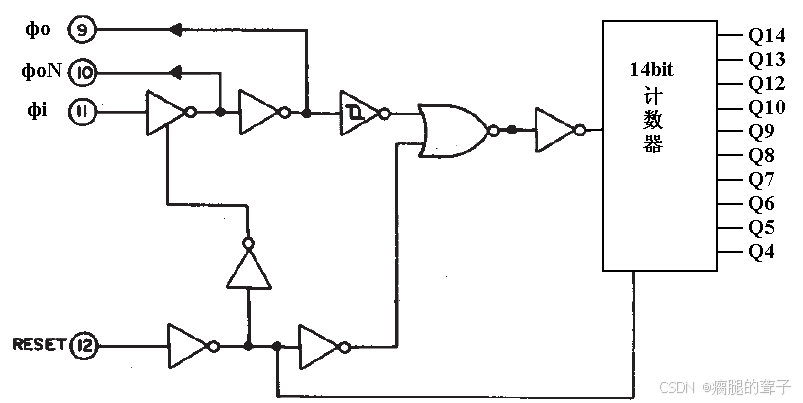

                                                         图 1、整体功能框图

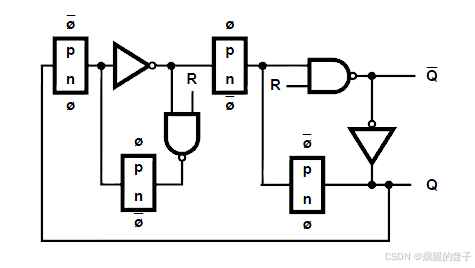

                                                            图 2、单路功能框图

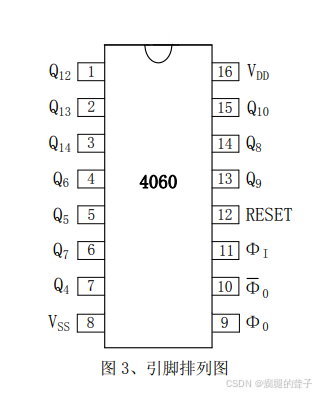

2.引脚排列图

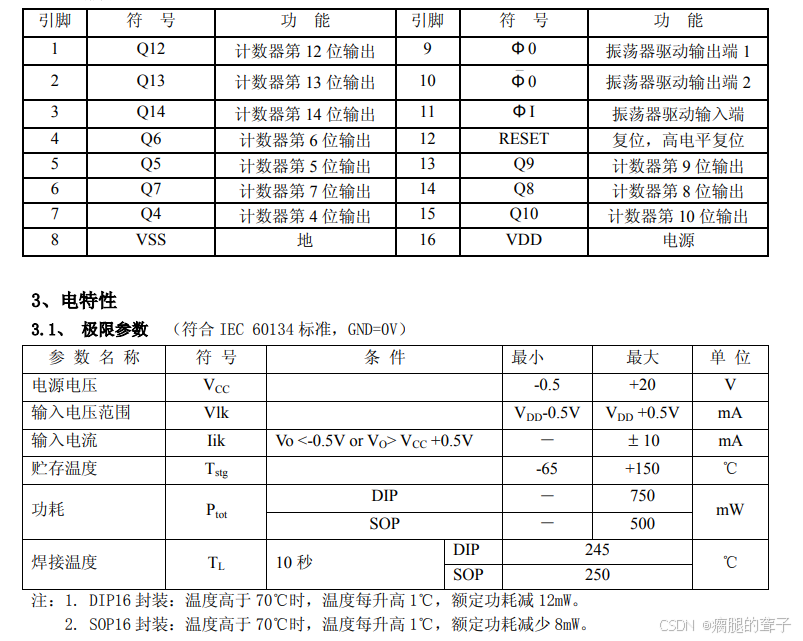

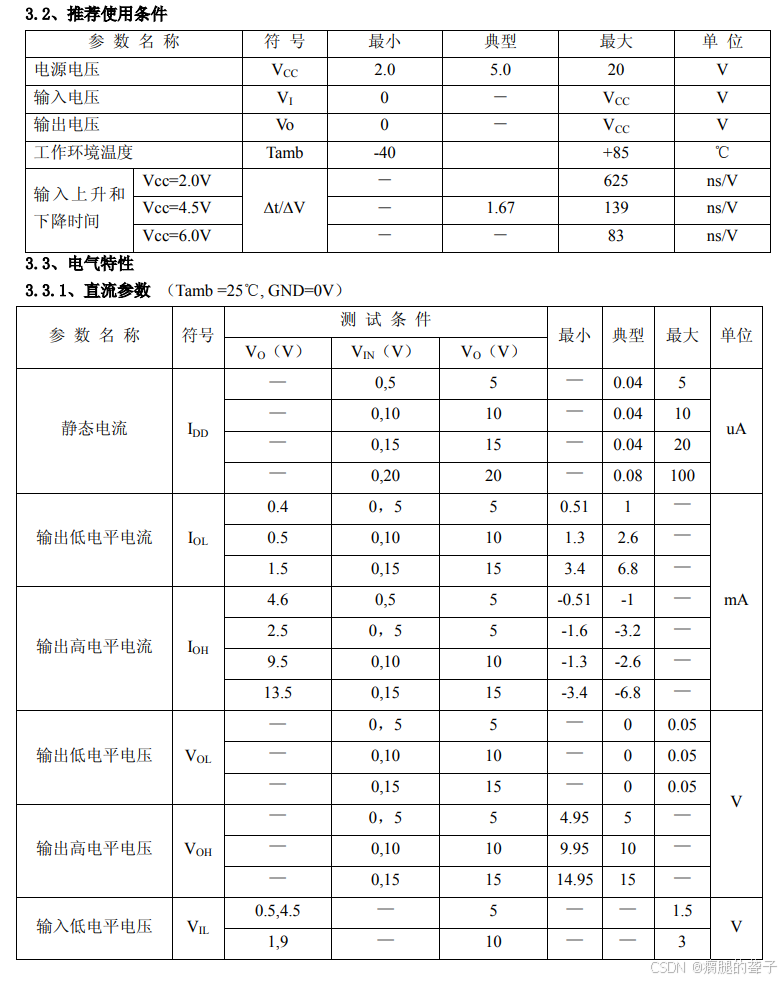

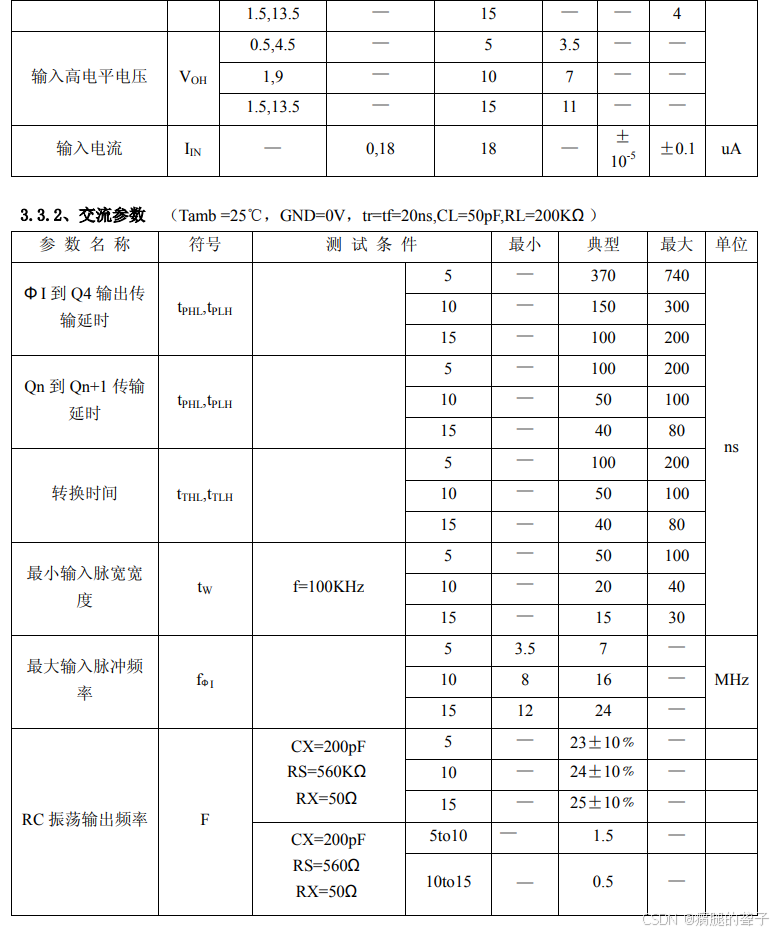

3.引脚说明
