Multisim设计——信号发生器

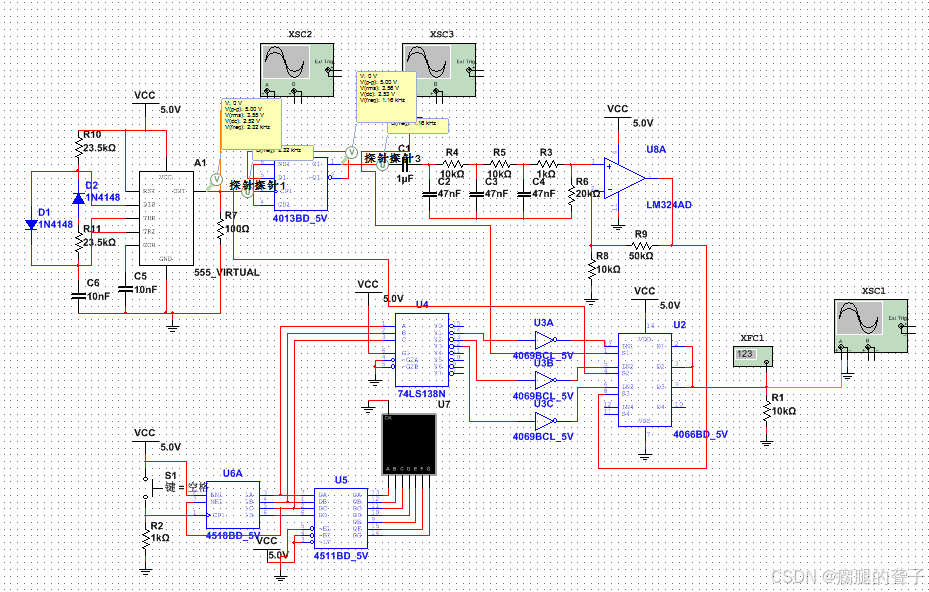

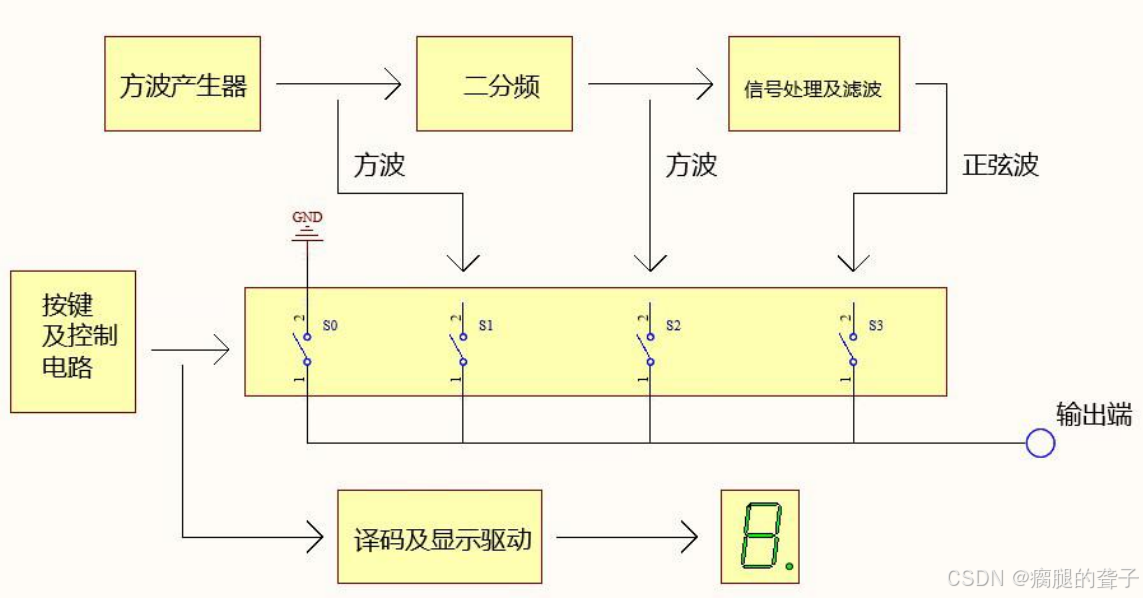

利用电路仿真软件Multisim设计一个信号发生器电路,电路由方波产生器输出占空比50%的方波，然后将输出的方波进行二分频得到 频率为原来频率一半的方波信号，再对此信号进行如滤波等处理输出正弦波信 号。这三路信号分别接入到模拟开关芯片CD4066，通过一个按键选择切换输出信号，同时数码管上显示相应的数字。系统方框图和设计具体要求如下：

（1）该电路采用单电源供电，有两个电源端口，分别是5V和GND，通过该端口给电路输入5V的直流电压之后电路就可以上电并正常工作。该电路只有一个输出端，需要接一个示波器和一个频率计。

（2）方波产生器输出信号：f=2.5KHz±50Hz，波形无明显失真； Vpp>4V。占空比50%。

（3）二分频方波输出信号：方波，占空比50%，波形无明显失真。 f=1.25KHz±50Hz, Vpp>4V。

（4）正弦波信号： f=1.25KHz±50Hz,Vpp>1.5V，波形无明显失真。

（5）电路中有一个按键和一个数码管，当电路上电并运行仿真后可以通过按键切换输出的信号（在同一端口输出信号），同时数码管显示对应的数字。不断按下按键，数码管循环显示0、1、2、3。 “0”表示无信号输出，输出端无信号输出。“1”表示输出2.5KHz的方波信号，同时输出端输出2.5KHz的方波信号。“2”表示输出1.25KHz的方波信号, 同时输出端输出1.25KHz的方波信号。“3”表示输出1.25KHz的正弦波信号，同时输出端输出1.25KHz的正弦波信号。

资源里面有源文件
