今天调试cd4060的晶体振荡电路

按百度文库中一篇文档的介绍,加入32.768khz的方波(32k的并不棱角分明,而是有弧度,不知道是不是示波器的问题,应该是电路的问题)测量3引脚,输出2hz的波形很标准,精确度也很高。
需要注意的是,应当在电源处加滤波电容,根据惯例,加入1uf电解电容和104瓷片电容。
另外需要考虑高频的极限值,比如10Mhz以上的频率能否完成,极限频率应当多大,还有该芯片的原始文档应当阅读一遍。
还有就是LM324的信号偏移电路应当用电位器调节,从而实现振荡频率的调节,需要认真这几天焊接出原始的电路。构成电路模板。
===================================
补充一下,12月30日上午
继续昨天的调试电路,发现昨天的面包板电路不起振,就是失败了。

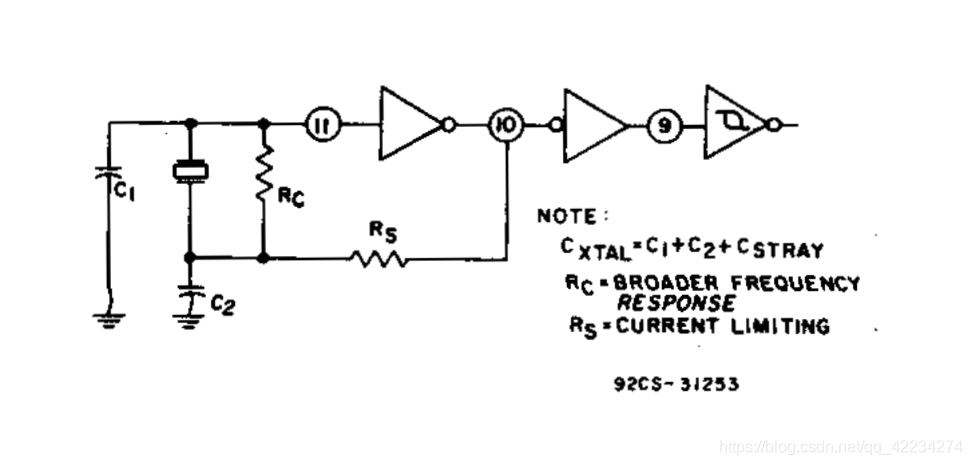

重新查找电路和新元器件,发现是芯片损坏。电路图应当按照芯片手册的接法。完全可以起振。最高测试到16Mhz,更高的没有测试。理论上达到20Mhz没有问题。只是频率高的时候,原理图中的 限流电阻应当减小直至短路。在这里插入图片描述
C1,C2的选择一般用20pf或30pf,一般要一样(没有测试,似乎如此)c1
可以是可变电容,用于微调频率。RC选择10M欧姆。低频时,RS可以为360k或36k(其他值没有测试,这两个值参考于芯片手册。)
