CD4017

    CD4017是一种十进制计数器/脉冲分配器。CD4017 5 Johnson 计数器,具有10 个译码输出端,CPCRINH 输入端。时钟输入端的斯密特触发器具有脉冲整形功能,对输入时钟脉冲上升和下降时间无限制。CD4017 提供了16 引线多层陶瓷双列直插(D)、熔封陶瓷双列直插(J)、塑料双列直插(P)和陶瓷片状载体(C4 种封装形式。

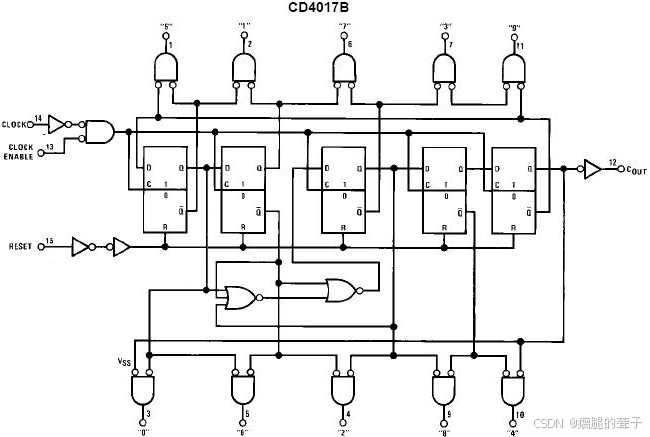

                                            CD4017逻辑图

  说明

  CD4017:十进制计数器/脉冲分配器

  INH 为低电平时,计数器在时钟上升沿计数;反之,计数功能无效。CR 为高电平时,计数器清零。

  Johnson 计数器,提供了快速操作、2 输入译码选通和无毛刺译码输出。防锁选通,保证了正确的计数顺序。译码输出一般为低电平,只有在对应时钟周期内保持高电平。在每10 个时钟输入周期CO 信号完成一次进位,并用作多级计数链的下级脉动时钟。

  工作条件

  电源电压范围:3V-15V输入电压范围:0V-VDD工作温度范围M 类:-55-125E 类:-40-85

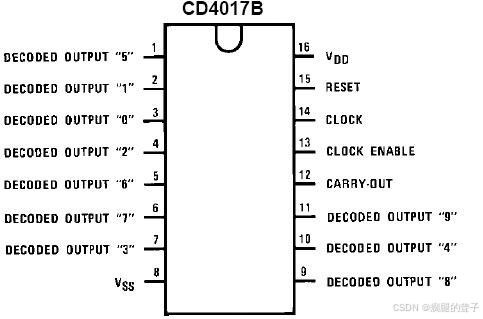

  功能符号

  引出端功能符号CO:进位脉冲输出CP:时钟输入端CR:清除端INH:禁止端Y0~Y9:计数脉冲输出端VDD:正电源VSS:地

  真值表

  工作原理

  CD4017 5 Johnson 计数器,具有10 个译码输出端,CPCRINH 输入端。时钟输入端的斯密特触发器具有脉冲整形功能,对输入时钟脉冲上升和下降时间无限制。INH 为低电平时,计数器在时钟上升沿计数;反之,计数功能无效。CR 为高电平时,计数器清零。

  2.cd4017工作原理--工作条件

  cd4017是需要严格的工作条件的,下面是小编为大家整理的cd4017的需求,为了它的生命着想,大家一定要牢记哦~

  电源电压范围:3V-15V

  输入电压范围:0V-VDD

  工作温度范围:

  M 类:55-125

  E 类:40-85

  3.cd4017工作原理

  cd4017计数器,提供了快速操作、2 输入译码选通和无毛刺译码输出。防锁选通,保证了正确的计数顺序。译码输出一般为低电平,只有在对应时钟周期内保持高电平。在每10 个时钟输入周期CO 信号完成一次进位,并用作多级计数链的下级脉动时钟。

  4.cd4017工作原理--特点

  cd4017是由十进制计数器和时序译码电路两部分组成,这种计数器具有编码可靠,工作速度快,译码简单,只需由二输入端的与门即可译码,且译码输出无过渡脉冲干扰等特点。通常只有译码选中的那个输出端为高电平,其余输出端为低电平,其余输出端均为低电平。

  cd4017各引脚的作用

  1~79~11共十个引脚为其计数脉冲输出端、8引脚接地、12引脚为进位输出端(每输入10个计数脉冲,就可得到1个进位正脉冲,该进位输出信号可作为下一级的时钟信号)、1314引脚皆为时钟输入端(若要用上升沿来计数,则信号由14端输入;若要用下降沿来计数,则信号由13端输入)、15引脚为清零端(当在此端上加高电平或正脉冲时其输出3端为高电平,其余计数脉冲输出端均为低电平),16引脚为电源正端。
