一.系统概述

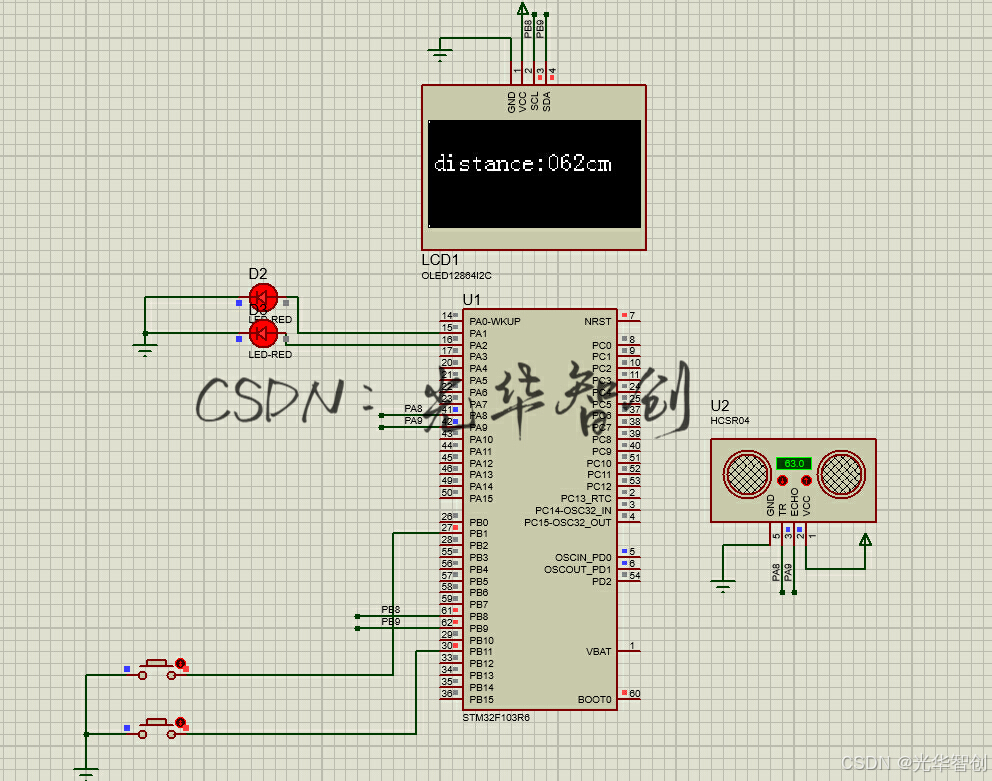

系统以STM32单片机作为核心控制器，采用超声波测距模块进行距离检测。测量到的距离数据会显示在屏幕上，另外，通过按键操作可以控制两个LED灯的开关状态。

在这里插入图片描述

二.仿真概述

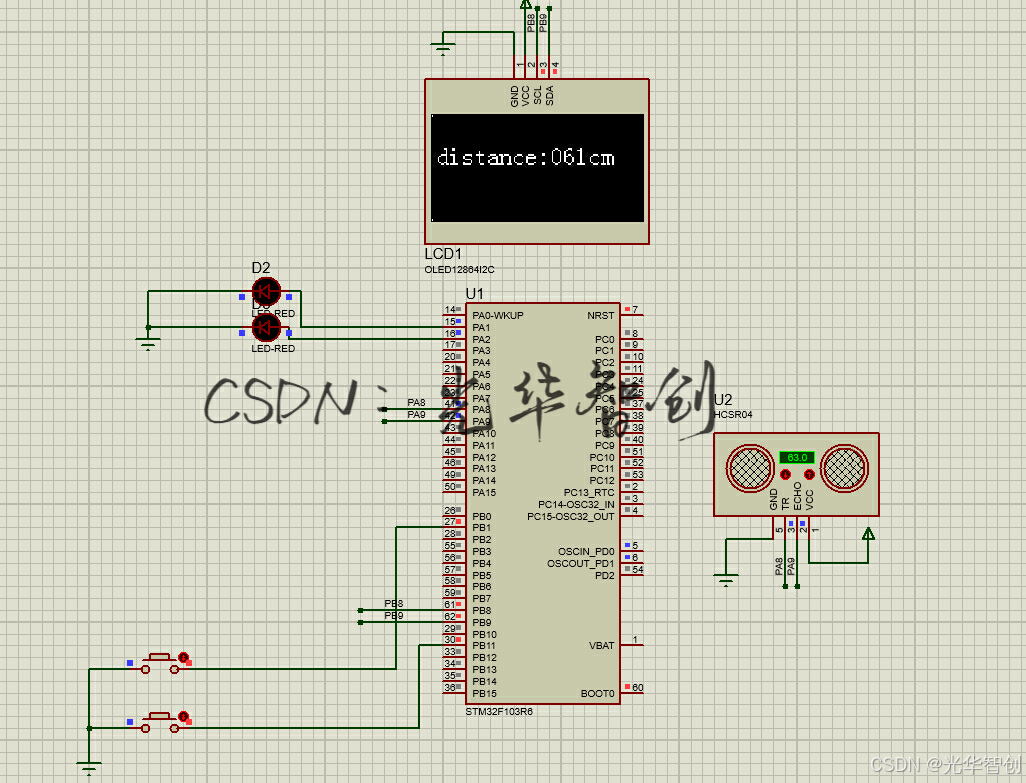

距离测量与显示：
- 利用HC-SR04超声波测距传感器进行距离测量，并将结果显示在OLED12864显示屏上。

在这里插入图片描述

LED控制：
- 通过按键操作实现对LED灯的开关控制。

在这里插入图片描述

三.程序设计

#include "stm32f10x.h"                  // Device header
#include "OLED.h"
#include "HCSR04.h"
#include "Delay.h"
#include "LED.h"
#include "Key.h"
#include "timer.h"
uint16_t T;
uint8_t KeyNum;

int main(void)
{
	OLED_Init();
	HCSR04_Init();
	Key_Init();
	LED_Init();
	Timer_Init();
	OLED_ShowString(2, 1, "distance:");
	OLED_ShowString(2, 13, "cm");

	while (1)
	{
		KeyNum = Key_GetNum();
		if (KeyNum == 1)			//按键1按下
		{
			LED1_Turn();			//LED1翻转
		}

		if (KeyNum == 2)			//按键2按下
		{
			LED2_Turn();			//LED2翻转
		}
		T = HCSR04_GetValue();
		OLED_ShowNum(2, 10, T, 3);
		Delay_ms(100);
	}
}
