循环流水灯实验报告#PLC#西门子S7-1200

一、实验名称

实验二 循环流水灯

二、实验目的

1、掌握PLC基本指令和功能指令的有关内容

2、掌握PLC与外围电路的接口连线

三、实验器材

1、PC机一台

2、PLC实验箱一台

3、开关、指示灯若干

4、编程电缆一根

5、导线若干

四、实验内容及步骤

1、设计要求

设计彩灯控制程序；本实验所选彩灯变幻花样为逐次闪烁方式：程序开始时，灯1（Q0．0）、灯2（Q0．1）亮；一次循环扫描且定时时间到后，灯1（Q0．0）灭，灯2（Q0．1）亮，灯3（Q0．2）亮；再次循环扫描且定时时间到后，灯2（Q0．1）灭，灯3（Q0．2）亮、灯4（Q0．3）亮……实现共8个灯的动作循环。

2、设计要求实现以上功能，设计电路原理图，与实际原件对应，进行线路连接。

3、软件设计达到要求，并进行调试。

4、编译程序，无误后下载至PLC主机的存储器中，并运行程序。

5、调试程序，直至符合设计要求，最终软硬件结合进行演示。

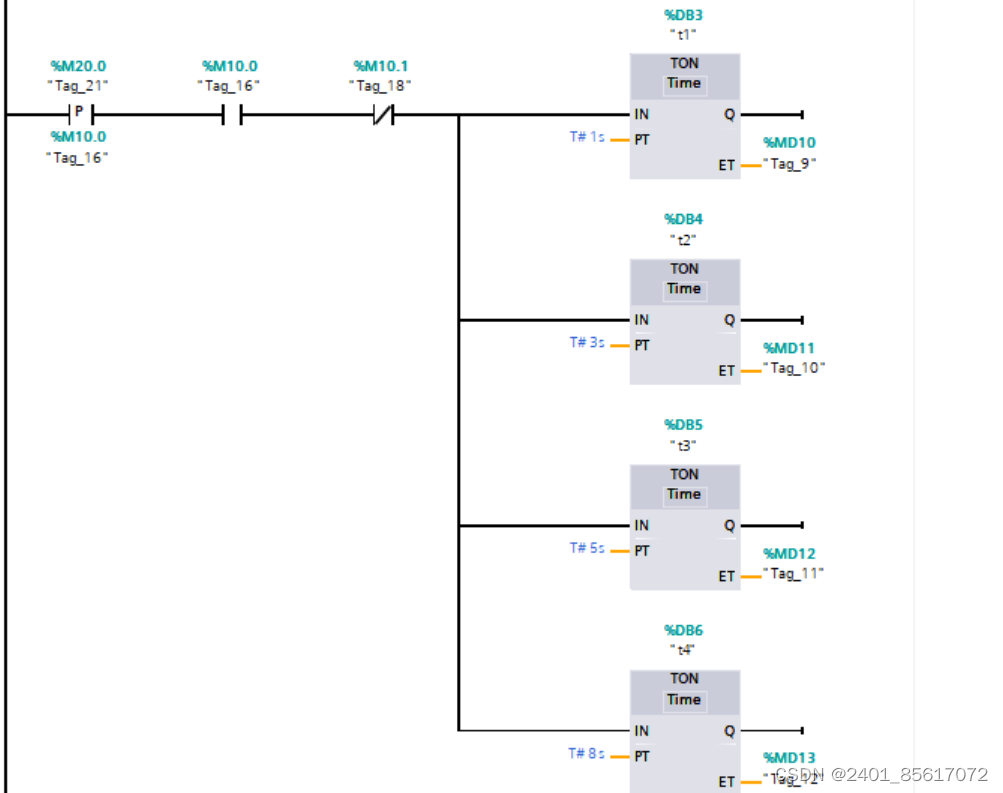

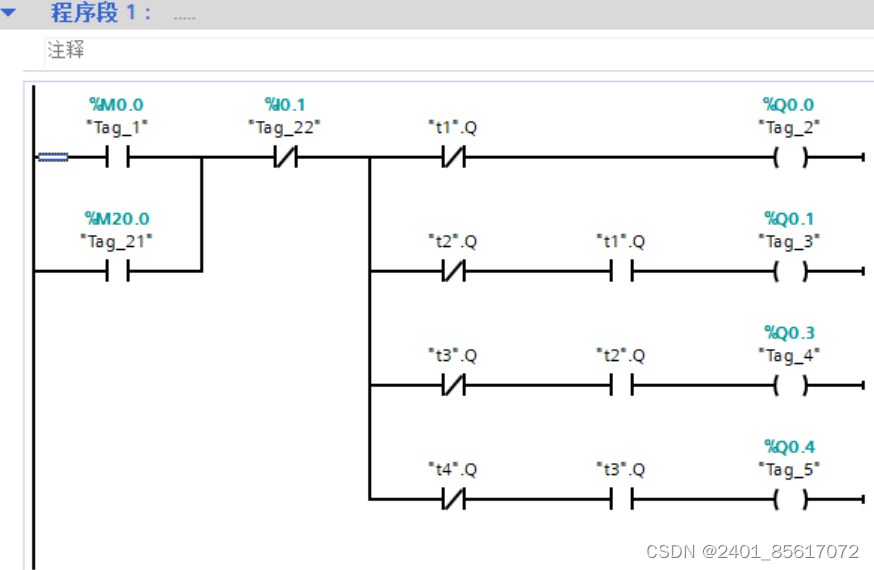

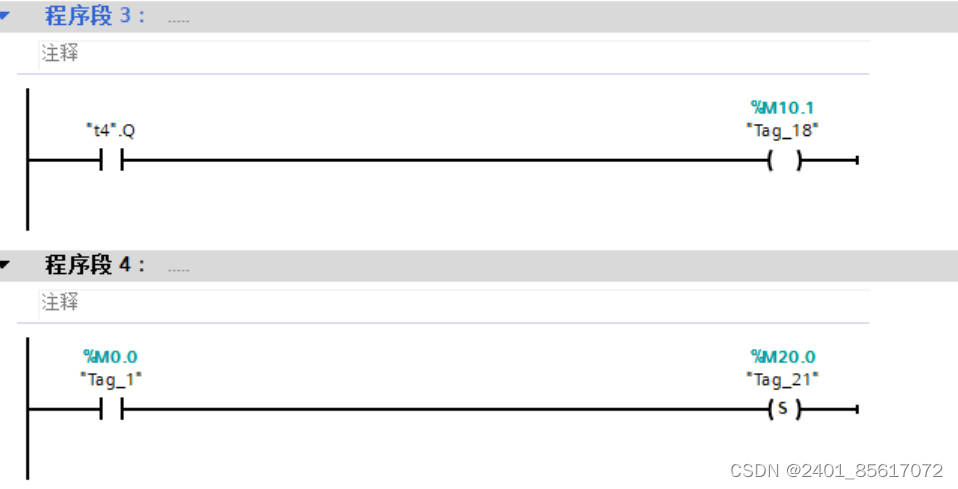

PLC梯形图
