电动机正反转、星-三角减压启动控制#西门子S7-1200#PLC

一、实验名称
实验四 电动机正反转、星-三角减压启动控制
二、实验目的
1、掌握PLC功能指令的用法。
2、掌握用PLC控制交流电机的起动控制电路及星/三角起动的电路。
三、仪器设备（含软件）
1、PC机一台
2、PLC实验箱一台
3、开关、指示灯若干
4、编程电缆一根
5、导线若干
四、实验过程（简要说明）
1、设计要求
设计通过PLC控制电机的起保停、正反转、Y/△起动电路的程序。
1）起保停：停止按钮SB1接I0.0，起动按钮SB2接I0.1，输出按钮接Q0.0，设置起保停程序。
2）正反转：停止按钮SB1接I0.0，正向起动按钮SB2接I0.1，反向起动按钮SB3接I0.2，输出正反转接Q0.1和Q0.2。为防止电源换相所引起的短路事故，设置正反转切换延迟时间。
3）Y/△起动：按下起动按钮，I0.0接通为ON，Q0.0接通为ON并形成自锁，Q0.1接通为ON，定时器T1开始计时，电源接触器闭合，接通电动机电源，星形接触器闭合，电动机星形联结起动。T1定时器计时8s后，T1.Q输出为ON，Q0.1输出为OFF，Q0.2输出为ON，星形接触器断开，三角形接触器闭合，电动机三角形联结起动运行。按下停止按钮，I0.1接通为ON，常闭触点断开，Q0.0输出为OFF，Q0.2输出为OFF，电源接触器、三角形接触器断开，电动机停止运行。
2、设计要求实现以上功能，设计电路原理图，与实际原件对应，进行线路连接。
3、软件设计达到要求，并进行调试。
4、编译程序，无误后下载至PLC主机的存储器中，并运行程序。
5、调试程序，直至符合设计要求，最终软硬件结合进行演示。

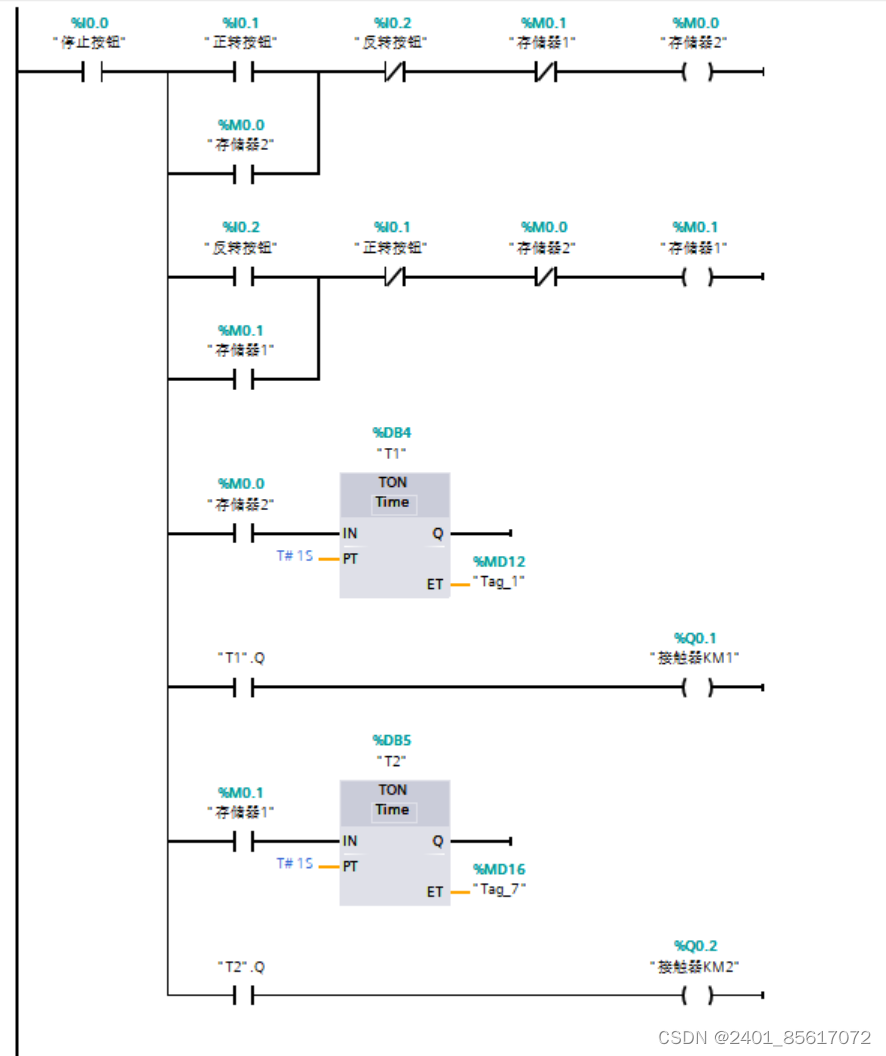

图1  电动机正反转梯形图

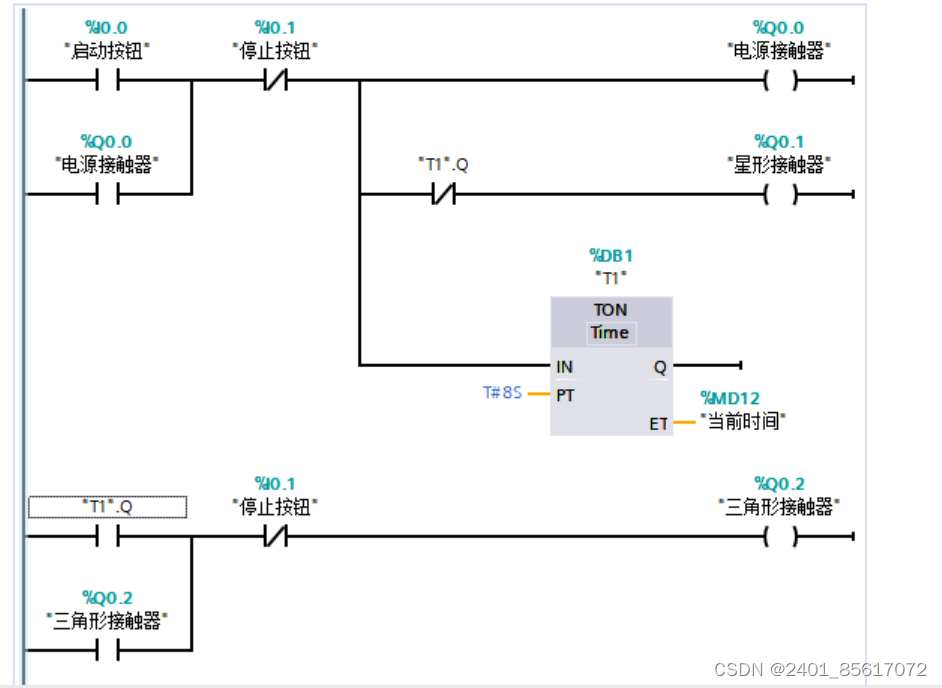

 图2 星-三角形减压启动梯形图
