一、按键抖动

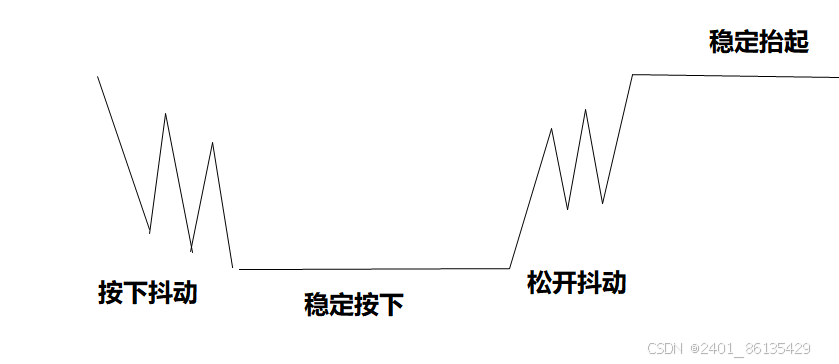

按键抖动是电子设备中常见的问题，尤其是在机械开关如按键中。抖动发生是因为当按键被按下或释放时，接触点之间的快速接触和断开导致信号线上产生快速的电平变化，这可能导致微控制器错误地识别多次按键动作。

按键抖动的时间一般为10~50ms

二、硬件消抖

硬件消抖主要是通过两种方式实现：RS触发器和电容滤波器。

  1. RS触发器：

    • RS触发器利用其特性来吸收按键的抖动。当按键被按下时，触发器会立即翻转状态，而按键的抖动不会影响输出，因为触发器的状态改变是瞬间的，不受后续抖动的影响

  2. 电容滤波：

    • 电容滤波器通过并联一个电容器在按键两端，利用电容的充放电特性来消除抖动。当按键产生抖动时，电容器会吸收这些快速变化的电平，从而减少抖动对电路的影响。

这两种硬件消抖方法可以有效减少按键抖动对电路的影响，确保信号的稳定性。在没有MCU的情况下，硬件消抖电路是常用的消抖手段。而在嵌入式开发中，通常通过软件消抖来实现，因为这种方法成本较低。

硬件消抖会额外增加硬件设施，会有更多的成本，并且不能保证完全可靠，因此更多时候需要添加软件消抖，常见的软件消抖有延时消抖和定时器消抖。

三、延时消抖

延时消抖是一种常用的软件消抖方法，其基本原理是在检测到按键状态变化后，通过引入一定的延时来等待抖动消失，然后再进行一次状态检测以确认按键的真实状态。这种方法简单易实现，但也存在一些缺点，比如会占用CPU资源，影响程序的实时性，以及不够精准。以下是具体的实现步骤和代码示例：

        1.延时消抖原理：

                当检测到按键按下时，先等待一个固定的延时时间（通常为10ms～50ms），这段时间足以让大部分由接触不良引起的抖动消失。延时过后，再次检测按键状态，如果按键仍然处于按下状态，则认为是有效的按键操作。

        2.代码实现：

#include "stm32f4xx.h"

static GPIO_InitTypeDef GPIO_InitStructure;
static EXTI_InitTypeDef EXTI_InitStructure;
static NVIC_InitTypeDef NVIC_InitStructure;

void delay_ms(uint32_t ms)
{
	while(ms --)
	{
		SysTick->CTRL = 0; 			// 关闭系统定时器后才能配置寄存器
		SysTick->LOAD = 21000; 			// 设置计数值，用于设置定时的时间
		SysTick->VAL = 0; 			// 清空当前值还有计数标志位
		SysTick->CTRL = 1; 			// 使能系统定时器工作，且时钟源为系统时钟的8分频（168MHz/8=21MHz）
		while ((SysTick->CTRL & (1<<16))==0);	// 等待系统定时器计数完毕
		SysTick->CTRL = 0; 			// 关闭系统定时器
	}
}

#define PEout(n)	(*(volatile uint32_t *)(0x42000000+(GPIOE_BASE+0x14-0x40000000)*32+n*4))
#define PFout(n)	(*(volatile uint32_t *)(0x42000000+(GPIOF_BASE+0x14-0x40000000)*32+n*4))
#define PAin(n)		(*(volatile uint32_t *)(0x42000000+(GPIOA_BASE+0x10-0x40000000)*32+n*4))


static uint32_t g_key_event=0;//按键标志位

int main(void)
{
	/* 打开端口A的硬件时钟（就是对硬件供电），默认状态下，所有时钟都是关闭 */
	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA,ENABLE);

	/* 打开端口F的硬件时钟（就是对硬件供电），默认状态下，所有时钟都是关闭 */
	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOF,ENABLE);


	/* 打开系统配置syscfg时钟（就是对硬件供电），默认状态下，所有时钟都是关闭 */
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_SYSCFG,ENABLE);

	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_9|GPIO_Pin_10;//指定9 10号引脚
	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_OUT;//引脚工作在输出模式
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_100MHz;//速度越高，响应时间越短，但是功耗就越高，电磁干扰也越高
	GPIO_InitStructure.GPIO_OType=GPIO_OType_PP;//如果外部没有上拉电阻，就配置推挽输出模式
	GPIO_InitStructure.GPIO_PuPd=GPIO_PuPd_NOPULL;//不需要使能上下拉电阻
	GPIO_Init(GPIOF,&GPIO_InitStructure);

	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_0;//指定0号引脚
	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IN;//引脚工作在输入模式
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_100MHz;//速度越高，响应时间越短，但是功耗就越高，电磁干扰也越高
	GPIO_InitStructure.GPIO_PuPd=GPIO_PuPd_NOPULL;//不需要使能上下拉电阻
	GPIO_Init(GPIOA,&GPIO_InitStructure);

	/* 将外部中断连接到指定的引脚，特别说明：引脚编号决定了使用哪个外部中断 */
	SYSCFG_EXTILineConfig(EXTI_PortSourceGPIOA, EXTI_PinSource0);

	/* 配置外部中断0 */
	EXTI_InitStructure.EXTI_Line = EXTI_Line0; //指定外部中断0
	EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;//工作在中断模式
	EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;//下降沿触发：就是发现有从高电平到低电平的跳变，就向CPU中断请求处理
	EXTI_InitStructure.EXTI_LineCmd = ENABLE;//允许外部中断0工作
	EXTI_Init(&EXTI_InitStructure);

	/* 通过NVIC管理外部中断0的中断请求：中断号、优先级、中断打开/关闭 */
	NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn;//中断号
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x0F;//抢占优先级
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x0F;//响应优先级
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;//中断打开
	NVIC_Init(&NVIC_InitStructure);


	PFout(9) =1;
	PFout(10)=1;

	while(1)
	{
		if(g_key_event)
		{
			delay_ms(50);

			if(PAin(0)==0)
				PFout(9)^=1;

			//等待按键的释放
			while(PAin(0)==0);

			//释放时也消抖
			delay_ms(50);

			//等待按键的释放
			while(PAin(0)==0);

			g_key_event=0;

			/* 打开EXTI0外部中断请求 */
			NVIC_EnableIRQ(EXTI0_IRQn);
		}
	}
}

/* 中断服务函数 */
void EXTI0_IRQHandler(void)
{
	/* 检测中断是否有触发 */
	if(EXTI_GetITStatus(EXTI_Line0) == SET)
	{
		g_key_event=1;
		/* 关闭EXTI0外部中断请求 */
		NVIC_DisableIRQ(EXTI0_IRQn);
        //清空标志位
		EXTI_ClearITPendingBit(EXTI_Line0);
	}
}

按键消抖简单方便，但是在裸机编程中，延时会占用CPU。在RTOS（实时操作系统）中vTaskDelay()可以通过睡眠延时进行任务调度，几乎不会占用CPU。

四、定时器消抖

定时器消抖的原理是基于时间延迟来确保按键状态的稳定性。当按键被按下或释放时，由于机械接触的不稳定性或电气噪声，可能会在短时间内产生多次快速的电平变化，这种现象称为抖动。定时器消抖的目的是等待这段不稳定的时间过去，然后确认按键的真实状态。以下是定时器消抖的详细步骤和原理：

  1. 检测按键状态：

    在程序中，首先检测按键的当前状态，例如，检查GPIO引脚的电平是否表示按键被按下。

  2. 启动定时器：

    如果检测到按键状态发生变化（例如，从未按下变为按下），则启动一个定时器，并设置一个适当的延时时间，通常这个时间足够长，可以覆盖大多数抖动事件，但又要足够短，以免影响用户体验，常见的延时时间为几十毫秒。

  3. 等待定时器超时：

    程序等待定时器超时。在这个期间，CPU可以继续执行其他任务，或者进入低功耗模式等待定时器超时。

  4. 确认按键状态：

    定时器超时后，再次检查按键状态。如果按键状态与初始检测时相同（例如，仍然是按下状态），则认为这是一个有效的按键动作，可以执行相应的处理逻辑。

  5. 处理按键事件：

    如果确认按键动作有效，执行相应的按键处理程序，如切换LED状态、发送命令等。

  6. 清除定时器：

    完成按键处理后，清除定时器中断标志，准备下一次按键检测。

通过这种方法，定时器消抖可以有效滤除由于按键抖动引起的错误信号，确保只有在按键状态稳定后，才将其视为有效的用户输入。这种方法简单、可靠，且不会占用过多的CPU资源，因为它允许CPU在等待定时器超时期间执行其他任务。

代码实现

void key_init(void)
{
	//使能AHB1总线上指定外设的硬件时钟，其实就是对外设进行供电 (如果该外设不使用，可以关闭其硬件时钟，降低功耗)
	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA,ENABLE);

	RCC_APB2PeriphClockCmd(RCC_APB2Periph_SYSCFG,ENABLE);//打开中断控制时钟

	GPIO_InitStructure.GPIO_Pin=GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Mode=GPIO_Mode_IN;//输出模式
//	GPIO_InitStructure.GPIO_OType=GPIO_OType_PP;//推挽类型，Push Pull
	GPIO_InitStructure.GPIO_Speed=GPIO_Speed_2MHz;//引脚工作速度
	GPIO_InitStructure.GPIO_PuPd=GPIO_PuPd_NOPULL;//不使能上下拉电阻
	//对GPIOF初始化
	GPIO_Init(GPIOA,&GPIO_InitStructure);

	/* 将外部中断连接到指定的引脚，特别说明：引脚编号决定了使用哪个外部中断 */
	SYSCFG_EXTILineConfig(EXTI_PortSourceGPIOA, EXTI_PinSource0);

	/* 配置外部中断0 */
	EXTI_InitStructure.EXTI_Line = EXTI_Line0; //指定外部中断0
	EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;//工作在中断模式
	EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;//下降沿触发：就是发现有从高电平到低电平的跳变，就向CPU中断请求处理
	EXTI_InitStructure.EXTI_LineCmd = ENABLE;//允许外部中断0工作
	EXTI_Init(&EXTI_InitStructure);

	/* 通过NVIC管理外部中断0的中断请求：中断号、优先级、中断打开/关闭 */
	NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn;//中断号
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x0F;//抢占优先级
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x0F;//响应优先级
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;//中断打开
	NVIC_Init(&NVIC_InitStructure);

}



void tim2_init(void)
{
	//使能TIM2的硬件时钟，就是对它供电
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);

	//配置TIM2的定时时间
	TIM_TimeBaseStructure.TIM_Period = 10000/40-1;//用于设置自动重载寄存器的值，决定了定时时间，当前定时为1秒
	TIM_TimeBaseStructure.TIM_Prescaler = 8400-1;//预分频值，将该值传递给预分频的寄存器，会自动加1，实际就是除以16800
	//TIM_TimeBaseStructure.TIM_ClockDivision = 2;//当前stm32f407是不支持的，它是属于时钟分频，也是二次分频
	TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;//向上计数，0 ->9999 就是1秒时间的到达
	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);

	TIM_ITConfig(TIM2,TIM_IT_Update,ENABLE);//配置TIM8的中断触发条件:更新中断（UI）

	//配置TIM2的中断：优先级、IRQ通道要使能
	NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_Init(&NVIC_InitStructure);

	//使能TIM8工作
	TIM_Cmd(TIM2,ENABLE);

}

int main()
{
	led_init();
	key_init();
	tim2_init();

	while(1)
	{

	}
}

void TIM2_IRQHandler(void)
{
	//检测是否有更新中断
	if(TIM_GetITStatus(TIM2,TIM_IT_Update)==SET)
	{
		if(PAin(0)==0)
		{
			PFout(9)^= 1;
		}

			/* 关闭定时器2 */
		TIM_Cmd(TIM2,DISABLE);

		//清空标志位，告诉CPU当前中断不需要再服务，已经完成处理
		TIM_ClearITPendingBit(TIM2,TIM_IT_Update);
	}
}

void EXTI0_IRQHandler(void)
{
	/* 检测中断是否有触发 */
	if(EXTI_GetITStatus(EXTI_Line0) == SET)
	{
		//清空标志位
		TIM_ClearITPendingBit(TIM2,TIM_IT_Update);

		//关闭定时器
		TIM_Cmd(TIM2,DISABLE);

		//清空当前计数值
		TIM_SetCounter(TIM2,0);

		//重新启动定时器
		TIM_Cmd(TIM2,ENABLE);

		//清空标志位
		EXTI_ClearITPendingBit(EXTI_Line0);
	}
}

定时器消抖不会占用CPU，但是在使用时会占用多一个定时器资源，因此，在实际应用中，根据实际需求进行取舍
