HFSS实战项目——GPS北斗双模微带天线

本文设计了一款方形圆极化微带天线应用于北斗B1和GPSL1频段，满足高增益、低VSWR、适当方向图等要求。设计中心频率为1568MHz，介质板采用厚度h=1.6mm的Arlon AD450（tm）板，相对介电常数为4.5，采用探针馈电。

1 引言

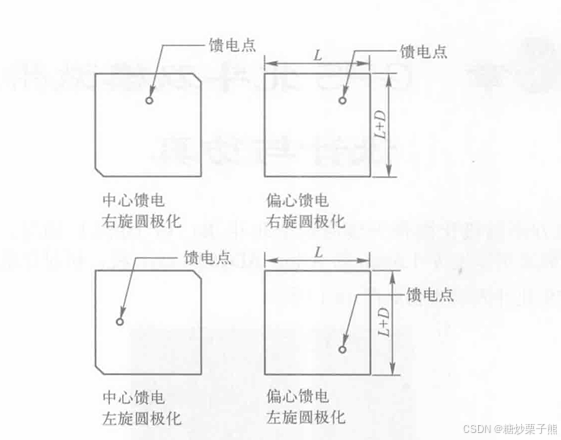

目前北斗GPS业界最常用的天线有两种，分别为偏心馈电方式和中心馈电方式，如下图所示，北斗接收天线和GPS天线采用右旋圆极化(北一代发射天线L1616采用左旋圆极化)。

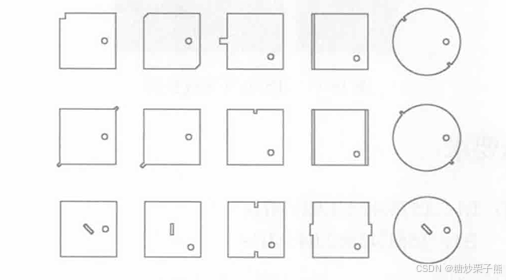

微带天线圆极化实现方式常用结构如下图所示。

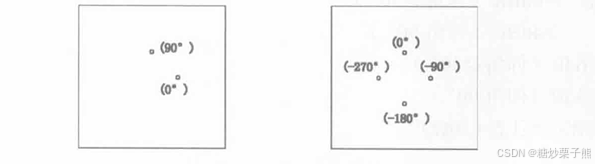

单馈点圆极化贴片的一些形式也有采用双点或四点馈电实现圆极化的，如下图所示。

本设计采用偏心馈电，通过添加径向带线实现简并分离元，另
