模具、冲压钢材

1.模具钢生产技术的发展

模具是工业发展的基石，世界各国的制造业为了降低产品成本，提高产品质量和生产效率，改善材料利用率，节约能源，广泛地采用各种模具成型工艺代替传统的切削加工工艺。目前电子信息、汽车、机械、轻工等工业部门的产品约有60%~80%的工件采用模具成型。很多产品的质量、尺寸精度、表面粗糙度、更新换代的速度和产品的成本，很大程度上取决于模具的质量、使用寿命和制造周期。作为的主要材料模具钢则是制造模具的基础，随着模具工业的迅速发展，对模具钢的数量、质量、品种、规格、性能等各个方面、不断地提出更高、更新的要求。近年来，国内外模具钢的产量、生产技术、工艺装备、质量、品种等方面都取得了比较迅速的发展。 模具钢产量的发展     模具钢的产量近20年来增长很快，领先于其他钢类，模具钢的产量占合金工具钢的80%左右。我国模具钢的产量早已位居世界前列。

2.模具钢介绍

随着模具工作条件的日益苛刻，各国在原有的冷作模具钢、热作模具钢和塑料模具钢三大类的基础上，又相继发展了不少适应新的要求的新钢种。 1、在冷作模具钢中，所发展的材料有： 1） 高韧性、高耐磨性模具钢 这些钢C、Cr含量低于传统的Cr12型模具钢，增加了Mo、V合金数量、其耐磨性优于Cr12Mo1V1钢，韧性和抗回火软化能力则高于Cr12，如美国钒合金钢公司早期发表的Vasco Die(8Cr8Mo2V2Si)、日本大同特殊钢公司的DC53（Cr8Mo2VSi），我国自行开发的则有7Cr7Mo2V2Si(LD钢)、9CrW3Mo2V2(GM钢)等，分别用于冷挤压模具，冷冲模具及高强度螺栓的滚丝模具。 2） 低合金空淬微变形钢 这类钢的特点是合金含量低（≤5%），淬透性、淬硬性好，ф100mm的工件可以空冷淬透、淬火变形小、工艺性好，主要用于制造精密复杂模具。如美国ASTM标准钢号A4（Mn2CrM—o）、A6(7 Mn2CrMo)、日本大同特殊钢公司G04。我国自行研制的Gr2Mn2SiWMoV和8Cr2MnMoWVS等钢种也属于低合金空淬微变形钢，后一种钢号还兼备优良的切削性。 3） 火焰淬火模具钢 这种钢的特点是淬火温度范围宽，淬透性好。由于火焰局部淬火的工艺简便、可以缩短模具制造周期，降低制造费用等特点，已经广泛地用于制造剪切、下料、冲压、冷镦等冷作模具，特别是大型镶块模具，如东风汽车公司采用我国研制的7CrSiMiMoV火焰淬火钢制造汽车大型覆盖件镶块冲模刃口材料，取得了很好的使用效果。这类钢代表性的钢号有日本爱知公司的SX5（Cr8MoV），大同特殊钢公司的G05，日本日立金属公司的HMD1。 4） 粉末冶金冷作模具钢 采用粉末冶金工艺生产的高碳高合金钢，由于钢液雾化形成的微细钢粉凝固很快，可以完全避免一般工艺生产的高碳高合金冷作模具钢在浇注后缓慢凝固产生的粗大碳化物和偏析等缺陷。特点：磨削性好，韧性好。等向性好、热处理工艺性好。已发表的粉末冷冶金钢号有美国坩埚钢公司的CPM9V、GPM10V，日本日立金属的HAP40等。

钢是铁、碳和少量其它元素的合金。不锈钢或者10.5％或以上铬金含量的抗腐蚀性合金钢是该类金属的通用术语。应该记住不锈钢并不是说这种地钢材不生锈或不会被腐蚀，而只不过是它比不含铬的合金的耐腐蚀性能强得多。除了铬金属之外，其它金属元素如镍、钼、钒等也可以加入合金中用于改变合金钢的性能，从而生产出不同等级、不同性能的不锈钢。因应用目的和场所的不同，仔细挑选性能最为合适的不锈钢所制造的刀具，对于你特定工作的效率和成功至关重要.刀具中不同金属元素带来的优点.

简单地说：钢就是铁和碳的合金。其它成分是为了使钢材性能有所区别。以下以字母顺序列出重要的钢材，他们包含以下成分: 碳（Carbon)-存在于所有的钢材，是最重要的硬化元素。有助于增加钢材的强度，我们通常希望刀具级别的钢材拥有0.5％以上的碳，也成为高碳钢。 铬（Chromium)-增加耐磨损性，硬度，最重要的是耐腐蚀性，拥有13％以上的认为是不锈钢。尽管这么叫，如果保养不当，所有钢材都会生锈的。 锰（Manganese）-重要的元素，有助于生成纹理结构，增加坚固性，和强度、及耐磨损性。在热处理和卷压过程中使钢材内部脱氧，出现在大多数的刀剪用钢材中，除了A-2,L-6和CPM 420V。 钼（Molybdenum）-碳化作用剂，防止钢材变脆，在高温时保持钢材的强度，出现在很多钢材中，空气硬化钢（例如A-2,ATS-34）总是包含1％或者更多的钼,这样它们才能在空气中变硬。 镍（Nickle）-保持强度、抗腐蚀性、和韧性。出现在L-6AUS-6和AUS-8中。 硅（Silicon）-有助于增强强度。和锰一样，硅在钢的生产过程中用于保持钢材的强度。 钨（Tungsten）-增强抗磨损性。将钨和适当比例的铬或锰混合用于制造高速钢。在高速钢M-2中就含有大量的钨。 钒（Vanadium）-增强抗磨损能力和延展性。一种钒的碳化物用于制造条纹钢。在许多种钢材中都含有钒，其中M-2，Vascowear，CPM T440V和420VA含有大量的钒。而BG-42与ATS-34最大的不同就是前者含有钒。

钢材大体种类:

1. 低碳钢 - 又称软钢, 含碳量从0.10％至0.30％低碳钢易於接受各种加工如锻造,焊接和切削,常用於制造链条,铆钉,螺栓,轴等。

2. 中碳钢 - 含碳量从0.30％至0.60％, 用以制造重压锻件,车轴,钢轨等.

3. 高碳钢 - 常称工具钢,含碳量从0.60％至1.70％,可以淬硬和回火。锤,撬棍等由含碳量0.75％的钢制造;切削工具如钻头,丝攻,铰刀等由含碳量0.90％至1.00％的钢制造.

4. 合金钢 - 钢中加入其它金属如铬, 镍, 钨, 钒等, 使具有若干新的特性。由於各种合金元素的掺入,合金钢可具有防,防腐蚀,耐热,耐磨,防震和抗疲乏等不同特性。

5. 高速钢 - 含有各种成份和份量, 如钨, 铬, 钒, 钴和钼等。 高速钢制成的切削工具, 可用高的速度求切削硬材料, 并能承担强力的切削。 高速钢切削工具在高的速度中仍能使刃口保持锋利, 其他钢材则可能变钝。

Crl2 性能：高碳、高铬类型莱氏体钢，具有较好的淬透性和良好的耐磨性。由于钢中碳质量分数最高可达   2.30%，从而钢变得硬而脆，所以冲南韧性较差，几乎不能承受较大的冲击荷载，易脆裂，而且易形成不均匀的共晶碳化物。 用途：用于制造受冲击荷载较小，且要求高耐磨性的冷冲模和冲头，剪切硬且薄的金属的冷切剪刃、钻套、量规、拉丝模、压印模、搓丝板、拉延模和螺丝滚模等。 生产品种：热轧材、冷拉材、锻材、热轧钢板、冷拉钢丝。

Crl2Mo1V1 性能：高碳、高铬类型莱氏体钢，无特殊要求时钻不作为必加元素。由于钼和钒的含量比Crl2MoV 高，故钢的组织和晶粒度进一步细化，提高了钢的淬透性、强度和韧性，使钢的综合性能更好。 用途：用于制造要求高耐磨性的大型复杂冷作模具，如冷切剪刀、切边模、拉丝模、搓丝板、螺纹滚模、滚边模和要求高耐磨的冷冲模和冲头等。 生产品种：热轧材、锻材、冷拉材、热轧钢板、冷拉钢丝。

Crl2MoV 性能：高碳、高铬类型莱氏体钢，具有良好的淬透性，截面尺寸在400mm以下可以完全淬透，且具有很高的耐磨性，淬火时体积变化小。其碳含量比Crl2钢低很多，且加入了钼、钒，因此，钢的热加工性能、冲击韧性和碳化物分布都得到了明显改善。 用途：用于制造断面较大、形状复杂、耐磨性要求高、承受较大冲击负荷的冷作模具，如冷切剪刀、切边模、滚边模、量规、拉丝模、搓丝板、螺纹滚模、形状复杂的冲孔凹模、钢板深拉伸模，以及要求高耐磨的冷冲模和冲头等。 生产品种：热轧材、锻材、冷拉材、热轧钢板、冷拉钢丝。

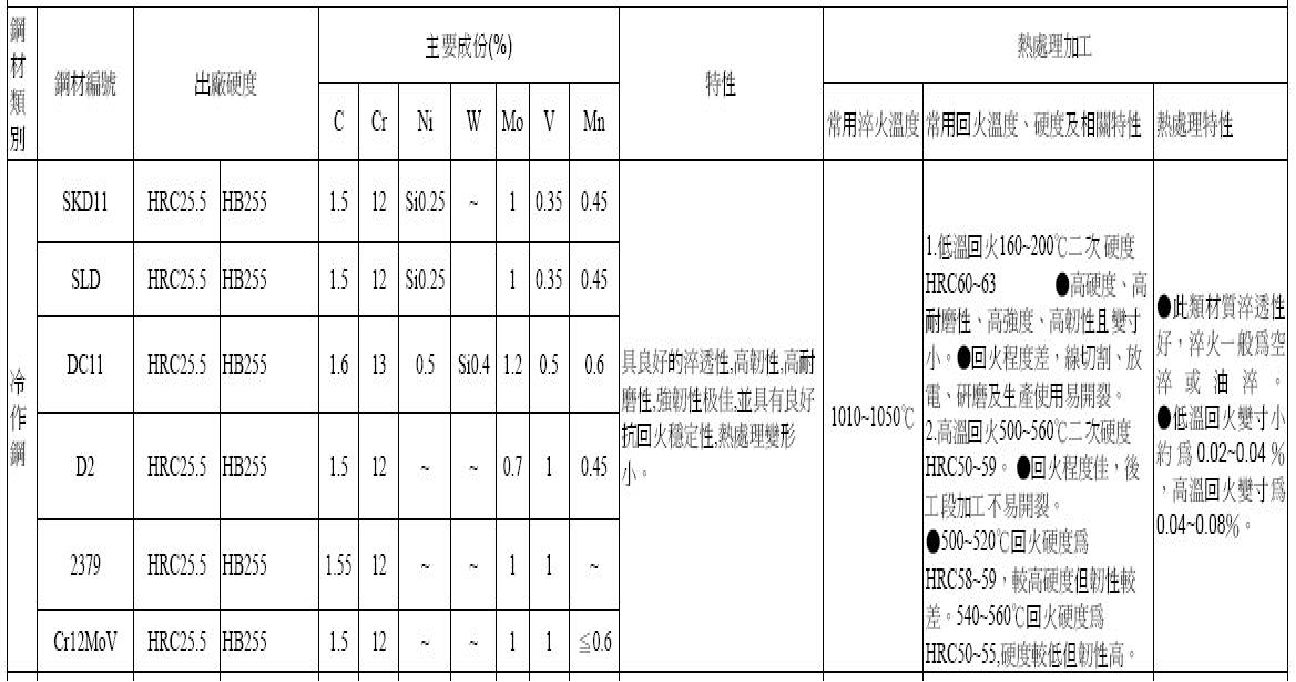

3.常用模具钢热处理



4.常用模具钢用途

模具钢材	热处理	用途
A3	---	模座、垫脚
45	HRC42~45	模座、垫板等
Cr12	HRC52~55	模板、强度小冲头、刀口镶件、成形镶件等
Cr12mov	HRC58~60	主模板、强度冲头、刀口镶件、成形镶件等
Cr12mo1v1	HRC58~60	主模板、强度冲头、刀口镶件、成形镶件等
SKD11(61)	HRC58~62	主模板、强度冲头、刀口镶件、成形镶件等
DC53	HRC60~63	主模板、强度冲头、刀口镶件、成形镶件等
SKH-9	HRC62~65	耐磨、耐冲击各种工具、高级冲模、螺丝模等
SLD	HRC60~63	高速冲模冲头、不锈钢冲头
ASP-23	HRC63~67	中炭钢或高炭钢下料、冲硬化钢板、薄冲头
钨钢		大批量生产模具冲头、镶件及成形镶件等

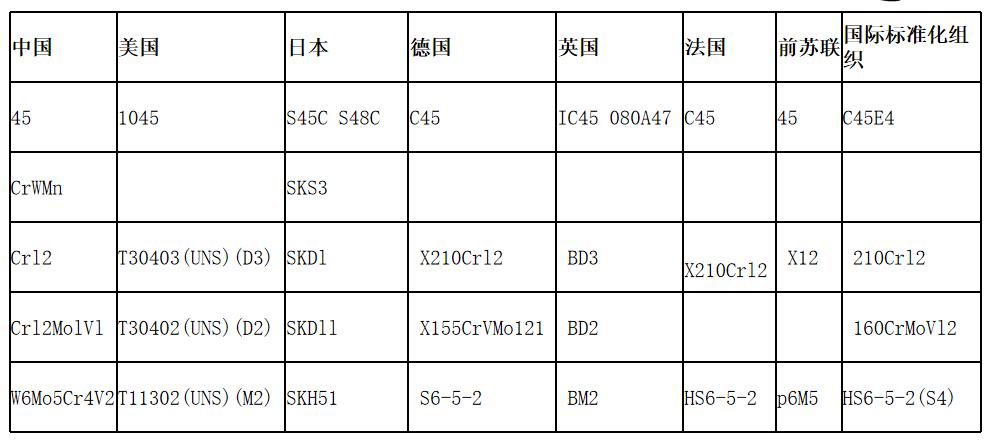

5.常用的冲压材料介绍

1. 普通钢板
   1. 冷轧板

对于形状复杂但受力不大的冲压件，常采用冷轧深冲低碳钢板，其表面质量好，冲压性能好。

含碳量分类

类   别	含碳量
低碳钢	0.025~0.25%
中碳钢	0.26~0.55%
高碳钢	0.56~2.0%

钢板的生产方法、特点及用途表

生产方法		主要特点	用途举例
热轧	连续轧制(薄、厚板)	厚度约在1.2~10mm范围内，生产效率高，但方向性较显著，横向塑性差，加入Ti、Zr、RE等元素可以改善。	碳素钢用于冲制形状复杂零件，如汽车剎车盘；普通低合金钢用于冲制受力较大零件，如汽车车架、焊管坯。
	往复式轧制(厚板)	厚度在4~60mm范围内，生产效率低，但横向、纵向性能比较接近	普通低合金钢用于冲制形状复杂且受力大的零件，如汽车大梁。
	迭轧(薄板)	几张板坯迭在一起热轧，轧后再分开，厚度在0.35~2.0mm范围内，表面质量差，冲压性能也较差。	用于一般用途的冲压件。
冷轧	连续轧制(薄板)	厚度一般在0.2~2.5mm范围内，表面质量好。	形状复杂、表面要求高的零件，如汽车驾驶室外表面零件。
	单张轧制(薄板)	厚度约在0.5~4.0mm范围内，生产效率低。	多为合金钢板。

注：按照现行国标和冶标规定厚度大于4mm的钢板一律称为厚板。

2 .1 板材牌号及标记的识别

2.1.1  冷轧普通薄钢板

冷轧薄钢板是普通碳素结构钢冷轧板的简称，俗称冷板。它是由普通碳素结构钢热轧钢带，经过进一步冷轧制成厚度小于4mm的钢板。由于在常温下轧制，不产生氧化铁皮，因此，冷板表面质量好，尺寸精度高，再加之退火处理，其机械性能和工艺性能都优于热轧薄钢板，在许多领域里，特别是家电制造领域，已逐渐用它取代热轧薄钢板。

适用牌号：Q195、Q215、Q235、Q275；

符号：Q—普通碳素结构钢屈服点（极限）的代号，它是“屈”的第一个汉语拼音字母的大小写；195、215、235、255、275—分别表示它们屈服点（极限）的数值，单位：兆帕MPa（N/mm2）；由于Q235钢的强度、塑性、韧性和焊接性等综合机械性能在普通碳素结构钢中属最了，能较好地满足一般的使用要求，所以应用范围十分广泛。

标记：尺寸精度—尺寸—钢板品种标准

冷轧钢板：钢号—技术条件标准

标记示例：B-0.5×750×1500-GB708-88

冷轧钢板：Q225-GB912-89

产地：鞍钢、武钢、宝钢等

2..1.2  冷轧优质薄钢板

同冷轧普通薄钢析一样，冷轧优质碳素结构钢薄钢板也是冷板中使用最广泛的薄钢板。冷轧优质碳素薄钢板是以优质碳素结构钢为材质，经冷轧制成厚度小于4mm的薄板。

适用牌号：08、08F、10、10F

符号：08、10—钢号开头的两位数字表示钢的含碳量，以平均碳含量×100表示；F—不脱氧的沸腾钢；b—半镇静钢，Z—一般脱氧的镇静钢（有时无字母表示）。

例如：08F表示其平均含碳量为0.08%的不脱氧沸腾钢；由于08F钢板的塑性好，冲压性能也好，大多用来制造一般有拉延结构的钣金件制品。

拉延级别：Z—最深拉延级，S—深拉延级，P—普通拉延级

表面质量：Ⅰ—高级的精整表面、Ⅱ—较高级的精整表面、Ⅲ—普通的精整表面

标记：尺寸精度—尺寸—钢板品种标准

冷轧板：钢号—表面质量组别——拉延组别—技术条件标准

产地：鞍钢、武钢、太钢、抚顺钢厂、大连钢厂、沈阳钢厂、重庆钢厂和宝钢等

2.1.3  深冲压用冷轧薄钢板

深冲压冷轧薄钢板多半用铝脱氧的镇静钢，属于优质碳素结构钢。由于它的塑性非常好，具有优良的深拉延特性，所以被广泛用于需要比较复杂结构的深拉延的制品上。

适用牌号：08A1

符号：08-钢号开头的两位数字表示钢的含碳量，以平均碳含量×100表示；A1-使用铝脱氧的镇静钢。

表面质量：Ⅰ-特别高级精整表面，Ⅱ-高级精整表面，Ⅲ-较高级精整表面；

拉延性能级别：ZF-可拉延最复杂件，HF-可拉延很复杂件，F-可拉延复杂件。

标记：尺寸精度—尺寸—钢板品种标准

冷轧板：钢号—表面质量组别—拉延组别—技术条件标准

标记示例：A-1.0×750×1500-GB708-88

冷轧板：08AⅠ-Ⅱ-HF-GB5213-85

产地：鞍钢、武钢、宝钢、太钢和重庆钢厂等

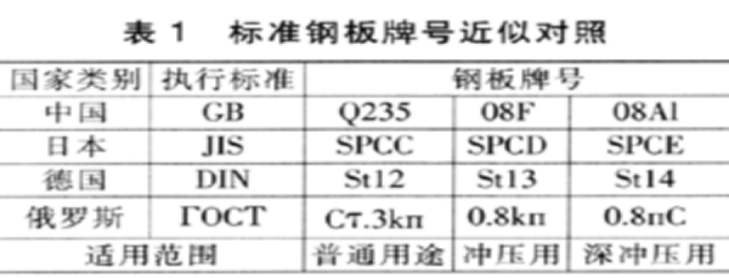

3.1日本冷轧碳素薄钢板

3.1.1根据冲压性能的差异，分类如下：

种类	性能	备注
SPCC	一般冲压用	S---Steel P---Plate C---Cool C,D,E---等级
SPCD	深冲压用，形状复杂零件
SPCE	超深冲压用，抽深变形强度大

3.1.2外观质量要求

根据零件的用途和装配部位不同，可以选用不同级别的钢板。

Ⅰ级	表面质量最好	一般轻微麻点，划痕轻微。
Ⅱ级	表面质量次之	一般轻微麻点，局部深麻点、划痕。
Ⅲ级	表面质量较差	一般轻微麻点，局部深麻点、划痕拉裂。

滑移线：冷轧薄板在未冲压前表面质量很好，但冲压后零件表面形成“水波纹”状的表面缺陷。对外观质量要求高的部件，不允许有滑移线。

3.1.3机械性能

种类	抗拉硬度	洛氏硬度	延伸率
SPCC	>=28	>45	32~38
SPCD	>=28	>48	34~40
SPCE	>=28		36~42

3.1.4厚度公差要求(JIS)

厚度        宽度	<630	630~1250	1000~1250
<0.4	±0.04	±0.04	±0.04
0.4~0.6	±0.05	±0.05	±0.05
0.6~0.8	±0.06	±0.06	±0.06
0.8~1.0	±0.07	±0.07	±0.08
1.0~1.25	±0.08	±0.08	±0.09
1.25~1.60	±0.09	±0.09	±0.11
1.60~2.0	±0.10	±0.10	±0.12
2.0~2.5	±0.12	±0.11	±0.14

3.1.5表面加工级别(如SPCC-D)

表面加工级别	代号	备      注
无光加工	D	用机械或化学方法将轧辊表面处理成粗糙
光亮加工	B	将轧辊表面进行光滑处理。如金光板。

3.1.6调质级别(消除内应力)

调质级别	代号	硬度HRB
退火状态	A	<=57
标准调整	9	<=65
1/8硬度	8	50~78
1/4硬度	4	65~80
1/2硬度	2	74~89
全硬度	1	>=85

标记示例：钢板、标准号Q/BQB402，牌号SPCC，热处理状态退火+平整（S），表央加工状态为麻面D，表面质量为FB级的切边（切边EC，不切边EM）钢板、厚度0.5mm，B级精度，宽度1000mm，A级精度，长度2000mm，A级精度，不平度精度为PF.A，则标记为：钢板ECQ/BQB 402-SPCC-SD-FB/（0.5×1000A×2000A-PF.A）

产地：宝钢、台湾、日本、南韩浦项等

4.1  德国冷轧碳素薄钢板

    适用牌号：st12、st13、st14、st15、st14-T

符号：ST-钢（Steel）、12-普通级冷轧薄钢板、13-冲压级冷轧薄钢板、14-深冲级冷轧薄钢板、15-特深冲级冷轧薄钢板、14-T-超级冷轧薄钢板。

表面质量：FC-高级的精整表面，FB-较高级的精整表面。

表面结构：b-特别光滑、g-平滑、m-无光泽、r-粗糙。

标记：产品名称（钢板或钢带）、本产品标准号、表面质量代号、拉延级别（仅对St14、St14-T、St15）、表面结构、边缘状态（切边EC，不切边EM）、产品规格及尺寸、外形精度（厚度和/或宽度、长度、不平度）。

标记示例：钢板、标准号Q/BQB 403，牌号St14，表面结构为特别平滑（b ），表面质量为FC，切边（EC），厚度0.8mm，A级精度、宽度1200mm，A级精度，长度2000mm，A级精度，不平度为PF.B精度，标记为：Q/BQB 403 St14-FC-ZF-b

钢板EC：0.8A×1200A×2000A-PF.B

产地：宝钢、德国等

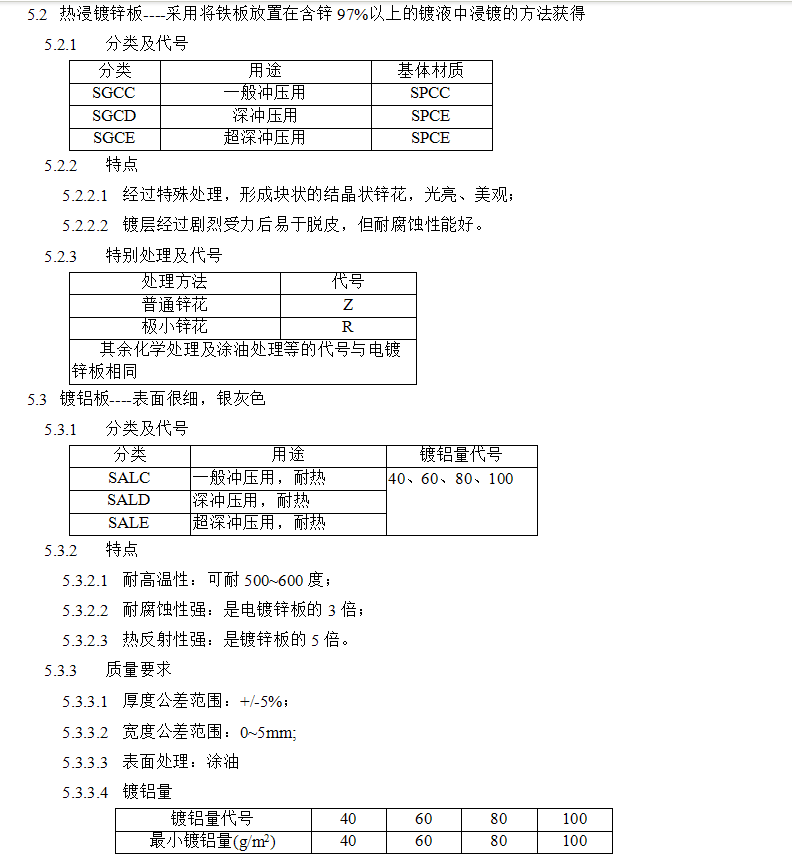

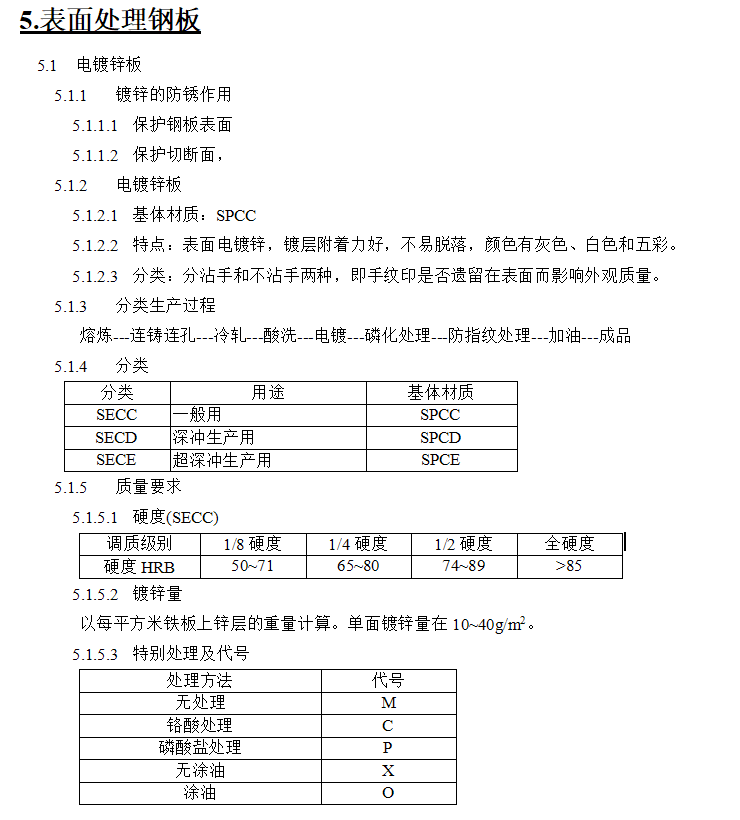

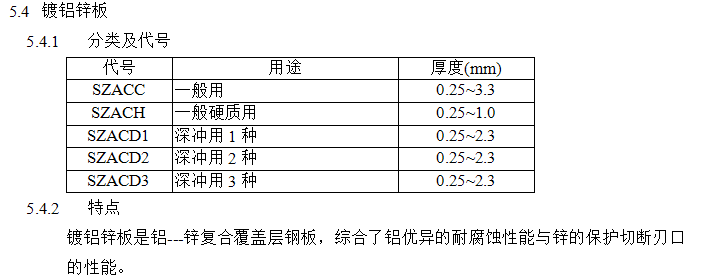

6.常用的冲压材料介绍

金属的定义:由一种或一种以上金属或金属与非金属互相融合而      具有金属各种性质的物质. 金属的共同特性:

1.固体状态时通常构成结晶体.

2.富于延展性.

3. 电热的良导体.

4.具有特殊金属光泽. 铜材的硬度等级:

铜材代号的表示方法: 材料名称    形状    硬度等级 如: C5191R-H C5191表示材料名称. R表示形状. 其中铜材通常有三种形状:R(Round).P(Page).W(Wire) H表示硬度等级(硬度分:维氏HV与洛氏HRC两种)

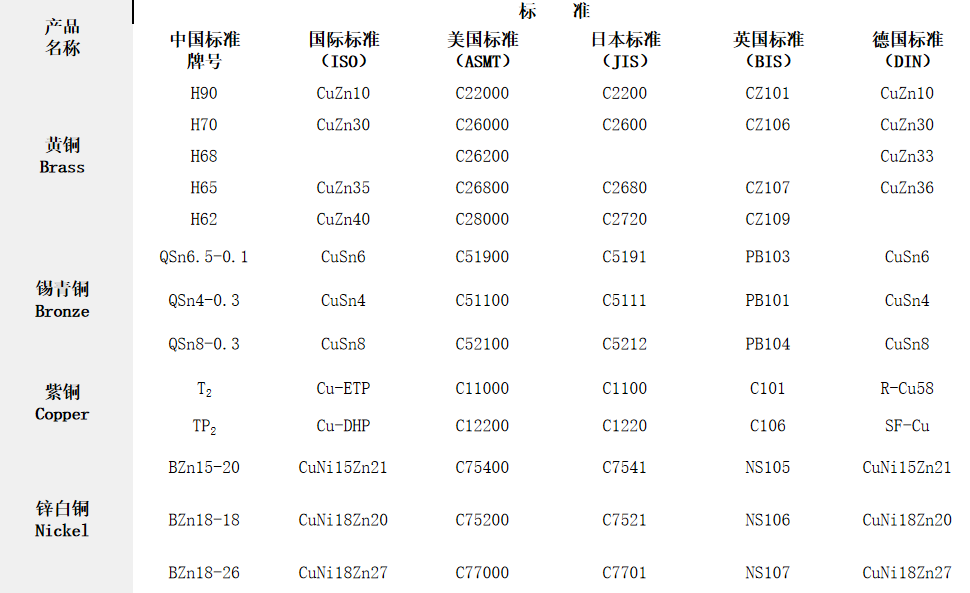

常用铜介绍

名称	主要成分	特性
黄铜 (青铜)	Cu+Zn (黄色)	价格便宜,制造加工容易 耐腐蚀性佳,颜色优美,含Zn30﹪~40﹪最为实用	一般用于平面类零件和对弹性以及寿命要求较低的端子上.另外C2680-0本公司用来车制轴承套. 如: CKX-035-324H-51(轴承套) AV(铜套) AV-5B-13(端子)
磷青铜	Cu+Sn+P (红色)	价格一般,Cu含量很高易于电镀,弹性较好,加少量P后增加了硬度和耐磨性	一般用在开关部位以及夹持部位.    如:  AV91-14(开关弹片) AV-14(开关弹片) 常用磷青铜有C5191/ 5210两种,  C5191一般用在铜环上.
钛铜（铍青铜）	Cu+Ti (红色,颜色比磷青铜还要深)	价格贵,硬度高,弹性好.	一般用在小型的支撑点较小的弹片.因为价格太贵, 同时不易采购,所以在特殊情况才使用
