以太网链路聚合是指将多条以太网物理链路捆绑在一起成为一条逻辑链路，从而实现增加链路带宽的目的，LACP模式需要有链路聚合控制协议LACP的参与。当需要在两个直连设备间提供一个较大的链路带宽而设备支持LACP协议时，建议使用LACP模式。LACP模式不仅可以实现增加带宽、提高可靠性、负载分担的目的，而且可以提高Eth-Trunk的容错性、提供备份功能。但是值得注意的是同厂商类型的交换机一个Eth-Trunk接口中的成员接口必须是以太网类型和速率相同的接口，Eth-Trunk链路两端相连的物理接口的数量、速率、双工方式、流控配置必须一致，两台设备对接时需要保证两端设备上链路聚合的模式一致，在不同厂商设备进行对接是要根据具体场景使用不同LACP模式进行对接，下面举例华为、思科、华三交换机之间的成功对接方式配置。
华为交换机上链路聚合分为手工模式和LACP模式；
思科交换机上链路聚合分为Active模式和Passive模式；
华三交换机上链路聚合分为手工负载分担模式、静态LACP模式和动态LACP模式
华为对接思科交换机LACP

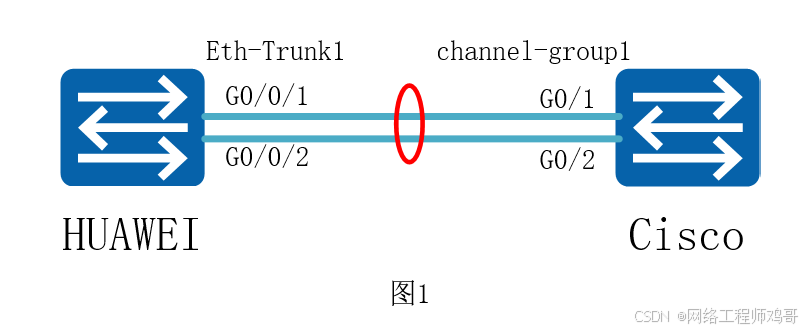

如图1所示，HUAWEI和Cisco交换机通过以太链路GE0/0/1和GE0/0/2连接的网络，且HUAWEI和Cisco交换机之间有较大的数据流量。用户希望HUAWEI和Cisco交换机之间能够提供较大的链路带宽来使相同VLAN间互相通信。提高两设备之间的带宽与可靠性，在两台设备上配置LACP模式链路聚合组进行对接，对接方式为：华为lacp模式对接思科Active模式
具体组网如下：
配置步骤
1,在HUAWEI交换机上创建Eth-Trunk1并配置为LACP模式。
<HUAWEI> system-view
[HUAWEI]
[HUAWEI] interface eth-trunk 1 //创建ID为1的Eth-Trunk接口
[HUAWEI-Eth-Trunk1] mode lacp //配置链路聚合模式为LACP模式
[HUAWEI-Eth-Trunk1] quit
[HUAWEI] interface gigabitethernet 0/0/1
[HUAWEI-GigabitEthernet0/0/1] eth-trunk 1 //将GE0/0/1接口加入Eth-Trunk1中
[HUAWEI-GigabitEthernet0/0/1] quit
[HUAWEI] interface gigabitethernet 0/0/2
[HUAWEI-GigabitEthernet0/0/2] eth-trunk 1 //将GE0/0/2接口加入Eth-Trunk1中
[HUAWEI-GigabitEthernet0/0/2] quit
[HUAWEI]
2,在Cisco交换机上创建channel-group 1并配置为Active模式
Cisco> enable
Cisco# configure terminal
Cisco(config)#
Cisco(config)# interface range GigabitEthernet0/1 - 2 //将GE0/1 - 2 接口加入channel-group 1中
Cisco(config-if-range)# switchport mode trunk
Cisco(config-if-range)# channel-group 1 mode active //配置链路聚合模式为Active模式
Cisco(config-if-range)# exit
Cisco(config)#
华为对接H3C交换机LACP

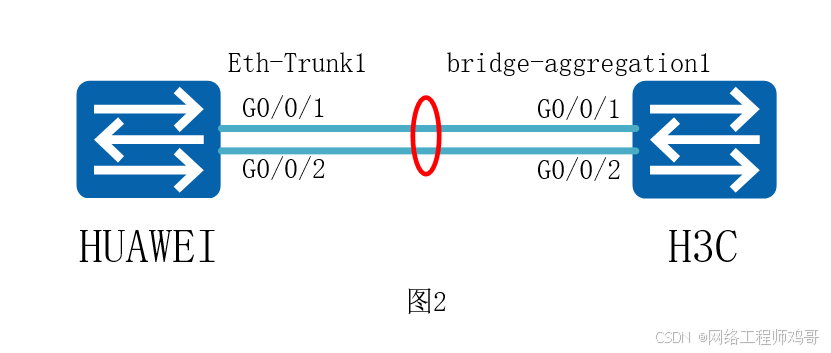

如图2所示，HUAWEI和H3C交换机通过以太链路GE0/0/1和GE0/0/2连接的网络，且HUAWEI和H3C交换机之间有较大的数据流量。用户希望HUAWEI和H3C交换机之间能够提供较大的链路带宽来使相同VLAN间互相通信。提高两设备之间的带宽与可靠性，在两台设备上配置LACP模式链路聚合组进行对接，对接方式为：华为lacp模式对接H3C交换机动态LACP模式
具体组网如下：
配置步骤
1,在HUAWEI交换机上创建Eth-Trunk1并配置为LACP模式。
<HUAWEI> system-view
[HUAWEI]
[HUAWEI] interface eth-trunk 1 //创建ID为1的Eth-Trunk接口
[HUAWEI-Eth-Trunk1] mode lacp //配置链路聚合模式为LACP模式
[HUAWEI-Eth-Trunk1] quit
[HUAWEI] interface gigabitethernet 0/0/1
[HUAWEI-GigabitEthernet0/0/1] eth-trunk 1 //将GE0/0/1接口加入Eth-Trunk1中
[HUAWEI-GigabitEthernet0/0/1] quit
[HUAWEI] interface gigabitethernet 0/0/2
[HUAWEI-GigabitEthernet0/0/2] eth-trunk 1 //将GE0/0/2接口加入Eth-Trunk1中
[HUAWEI-GigabitEthernet0/0/2] quit
[HUAWEI]
2,在H3C交换机上创建bridge-aggregation 1并配置为动态LACP模式
<H3C> system-view
[H3C] interface bridge-aggregation 1
[H3C-Bridge-Aggregation1] link-aggregation mode dynamic //配置链路聚合模式为动态LACP模式
[H3C-Bridge-Aggregation1] quit
[H3C] interface GigabitEthernet 0/0/1
[H3C-GigabitEthernet0/0/1] port link-aggregation group 1 //将GE0/0/1接口加入bridge-aggregation 1中
[H3C-GigabitEthernet0/0/1] quit
[H3C] interface GigabitEthernet 0/0/2
[H3C-GigabitEthernet0/0/2] port link-aggregation group 1 //将GE0/0/2接口加入bridge-aggregation 1中
[H3C-GigabitEthernet0/0/2] quit
[H3C]
H3C对接思科交换机LACP

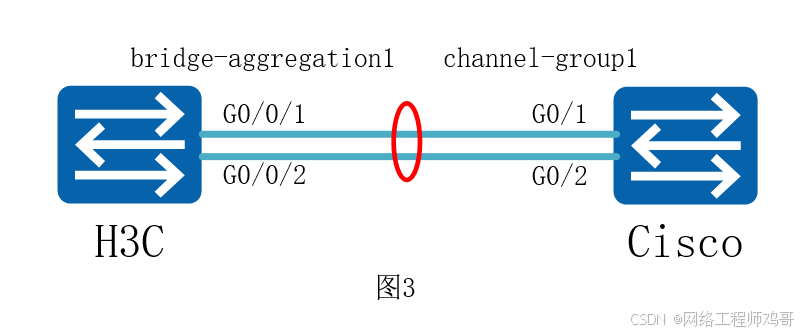

如图3所示，H3C和Cisco交换机通过以太链路GE0/0/1和GE0/0/2连接的网络，且H3C和Cisco交换机之间有较大的数据流量。用户希望H3C和Cisco交换机之间能够提供较大的链路带宽来使相同VLAN间互相通信。提高两设备之间的带宽与可靠性，在两台设备上配置LACP模式链路聚合组进行对接，对接方式为：H3C交换机动态LACP模式对接思科Active模式
具体组网如下：
配置步骤
1,在H3C交换机上创建bridge-aggregation 1并配置为动态LACP模式
<H3C> system-view
[H3C] interface bridge-aggregation 1
[H3C-Bridge-Aggregation1] link-aggregation mode dynamic //配置链路聚合模式为动态LACP模式
[H3C-Bridge-Aggregation1] quit
[H3C] interface GigabitEthernet 0/0/1
[H3C-GigabitEthernet0/0/1] port link-aggregation group 1 //将GE0/0/1接口加入bridge-aggregation 1中
[H3C-GigabitEthernet0/0/1] quit
[H3C] interface GigabitEthernet 0/0/2
[H3C-GigabitEthernet0/0/2] port link-aggregation group 1 //将GE0/0/2接口加入bridge-aggregation 1中
[H3C-GigabitEthernet0/0/2] quit
[H3C]
2,在Cisco交换机上创建channel-group 1并配置为Active模式
Cisco> enable
Cisco# configure terminal
Cisco(config)#
Cisco(config)# interface range GigabitEthernet0/1 - 2 //将GE0/1 - 2 接口加入channel-group 1中
Cisco(config-if-range)# switchport mode trunk
Cisco(config-if-range)# channel-group 1 mode active //配置链路聚合模式为Active模式
Cisco(config-if-range)# exit
Cisco(config)#
最后可以通过相关命令来查询交换机链路聚合端口的对接协商情况，华为交换机执行：display eth-trunk summary，思科交换机执行：show lacp neighbors，H3C交换机执行：display link-aggregation summary。
以上内容可以帮助大家更好的理解各厂商交换机之间对接LACP，需要结合现网的设备类型与型号来决定对接的方式。
